Трос сцепления мотоблока Ока соединяет рычаг управления на рулевой колонке с муфтой сцепления, обеспечивая передачу усилия при включении и выключении сцепления. Некорректная установка тросика приводит к неполному разъединению или неполному включению трансмиссии, что вызывает быстрый износ узлов и затрудняет управление мотоблоком.
Перед началом работ необходимо убедиться в совместимости тросика с моделью редуктора – у мотоблока Ока чаще всего используется редуктор типа МБ-1 или МБ-1Д1. Стандартная длина оболочки тросика составляет около 1150 мм, ход внутреннего троса – не менее 50 мм. Проверка хода необходима для полного выключения сцепления при минимальном усилии на рычаге.
Монтаж троса начинается с закрепления его оболочки в кронштейне на рулевой колонке. Важно, чтобы оболочка была жестко зафиксирована, без люфтов, так как это влияет на точность управления. Далее внутренний трос пропускается через направляющие и крепится к рычагу муфты сцепления с помощью прижимной гайки или шплинта, в зависимости от исполнения узла. Трос должен быть слегка натянут при полностью отпущенном рычаге, без провисания, но и без чрезмерного натяга, чтобы исключить преднатяг муфты.
После установки тросика необходимо выполнить регулировку свободного хода рычага сцепления. Оптимальный свободный ход составляет 10–15 мм – это обеспечивает полное включение сцепления без проскальзывания и без постоянной нагрузки на привод.

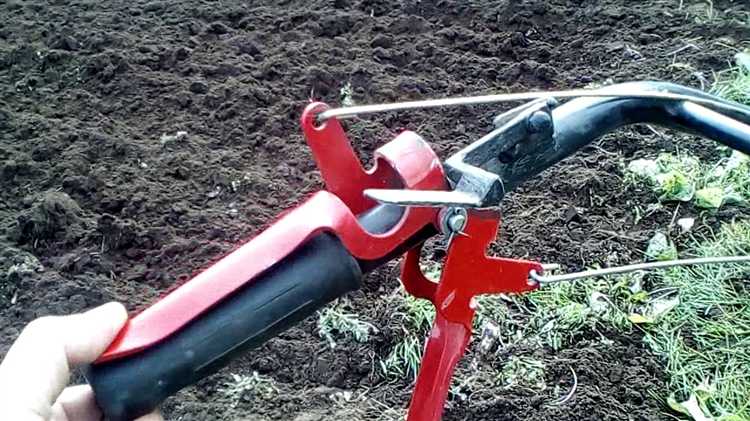

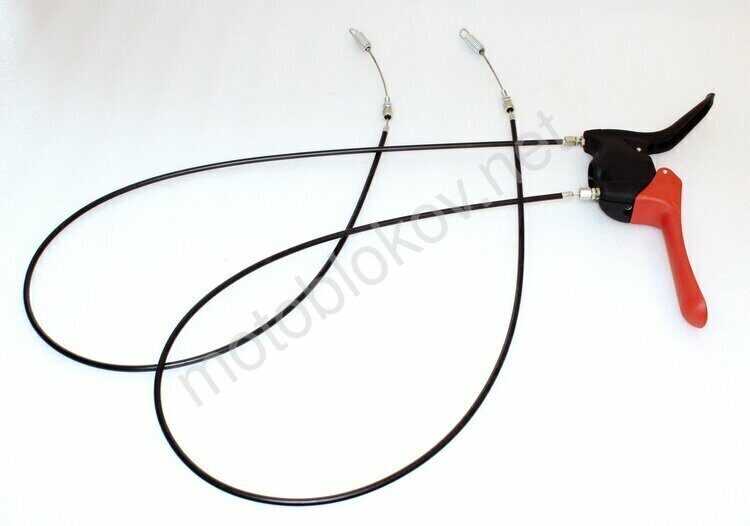

Как определить место крепления троса сцепления на рукоятке управления
Для правильного подключения троса сцепления на мотоблоке «Ока» важно точно определить точку крепления на рукоятке управления. Ошибочное размещение приводит к неправильной работе сцепления и быстрому износу узлов.
Основной ориентир – отверстие с резьбой или втулкой, расположенное на правой рукоятке рамы управления. Оно размещается рядом с рычагом сцепления и предназначено именно для установки оболочки троса.
- Проверьте наличие штатного отверстия диаметром 6–8 мм с заводской фаской под головку троса – оно обычно располагается чуть ниже рычага сцепления.
- Если отверстие скрыто краской или загрязнено, очистите его металлической щёткой и смажьте резьбовую часть WD-40 или аналогичным составом.
- Вставьте резьбовой наконечник оболочки троса в отверстие, плотно закрутите контргайку.
Сам трос проходит по внутреннему радиусу рукоятки и соединяется с рычагом при помощи зажимного винта или шплинта, в зависимости от модели. Перед фиксацией убедитесь, что:
- Длина троса позволяет полностью нажимать и отпускать рычаг без перегиба.
- При отпущенном рычаге трос не имеет провисания, но не создает лишнего натяжения.
- Ход рычага сцепления соответствует рабочему положению муфты на коробке передач.
Если рукоятка заменялась или деформировалась, возможна утрата штатного отверстия. В таком случае его следует высверлить строго напротив точки входа троса в кожух, с учётом угла выхода и длины оболочки. Диаметр отверстия – под конкретную резьбу наконечника.
Подготовка тросика сцепления к установке: проверка длины и состояния
Перед установкой тросика сцепления необходимо измерить его рабочую длину. Для мотоблока Ока оптимальная длина составляет около 1200–1300 мм. Отклонение более чем на 20 мм в любую сторону может привести к затруднённой регулировке или неполному выключению сцепления.
Тросик должен быть полностью выпрямлен – наличие изгибов, заломов или витков недопустимо. Особенно важно проверить участок возле наконечников: там чаще всего возникают повреждения из-за перегибов при эксплуатации или хранении.
Осмотрите оболочку троса на наличие трещин, разрывов и следов деформации. При малейших повреждениях оболочку необходимо заменить, так как при установке это приведёт к неравномерному ходу и заеданию.
Оцените подвижность тросика внутри оболочки: он должен свободно перемещаться без усилий по всей длине. Для проверки удерживайте оболочку в руках и вручную перемещайте сердечник. Если ощущается сопротивление или заедание, требуется замена либо смазка. Подходит литиевая смазка или специальный состав для тросов в аэрозольной форме.
Проверьте резьбовые наконечники и крепёжные элементы. Резьба не должна быть сорвана или повреждена. При наличии коррозии элементы необходимо заменить, иначе фиксация в регулировочных узлах будет ненадёжной.
После всех проверок тросик следует временно зафиксировать в расправленном положении, чтобы избежать появления изгибов до момента установки на мотоблок.

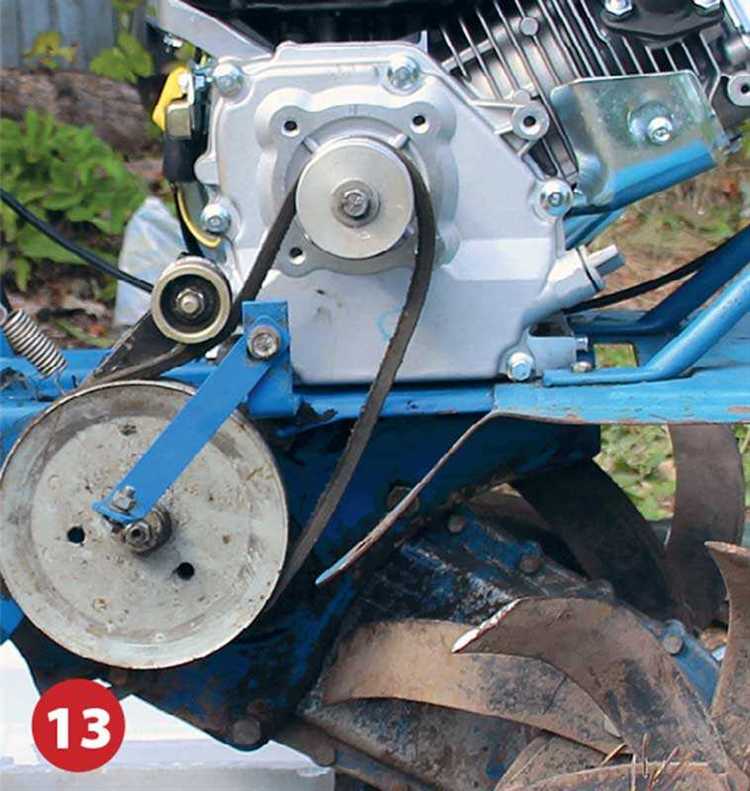

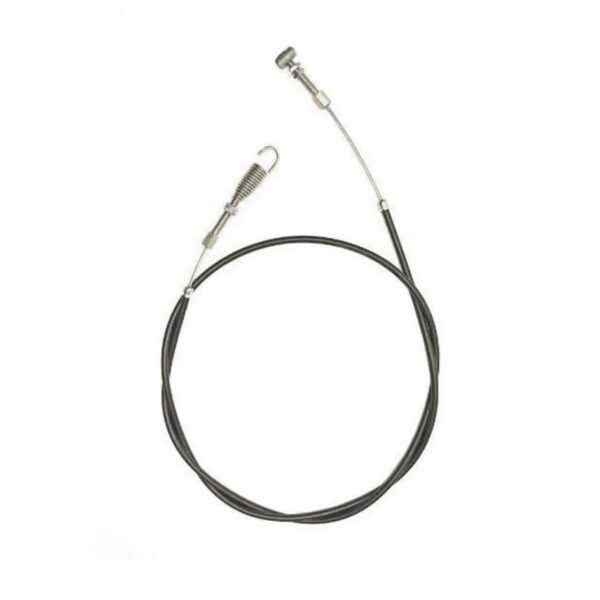

Снятие кожуха и доступ к узлу сцепления на мотоблоке Ока
Для получения доступа к узлу сцепления необходимо снять защитный кожух, закрывающий шкив и тросовый механизм. Работы проводятся при полностью заглушённом двигателе и отключённой свече зажигания во избежание случайного запуска.
Первым делом демонтируются крепёжные элементы кожуха – обычно это 3–4 винта с головкой под ключ на 10 мм. При наличии следов коррозии рекомендуется обработать резьбу проникающей смазкой (WD-40 или аналогичной) и подождать 5–10 минут до откручивания.
Снятие кожуха производится аккуратно, без резких движений, так как внутри могут находиться пружины или элементы, находящиеся под натяжением. После демонтажа кожух временно откладывается в сторону на чистую поверхность во избежание загрязнения внутренностей мотоблока.
Доступ к узлу сцепления открывается сразу после снятия защитного экрана. Видны шкив, рычаг включения сцепления, пружина возврата и точка фиксации тросика. При необходимости очистите поверхность от грязи и пыли мягкой щёткой. Особенно важно удалить все загрязнения в районе направляющей троса и втулок, чтобы избежать тугого хода при установке нового элемента.
Важно: при обнаружении повреждений на корпусе кожуха или следов заедания троса внутри механизма, необходимо провести осмотр всех подвижных соединений. Изношенные детали подлежат замене до установки нового троса сцепления.

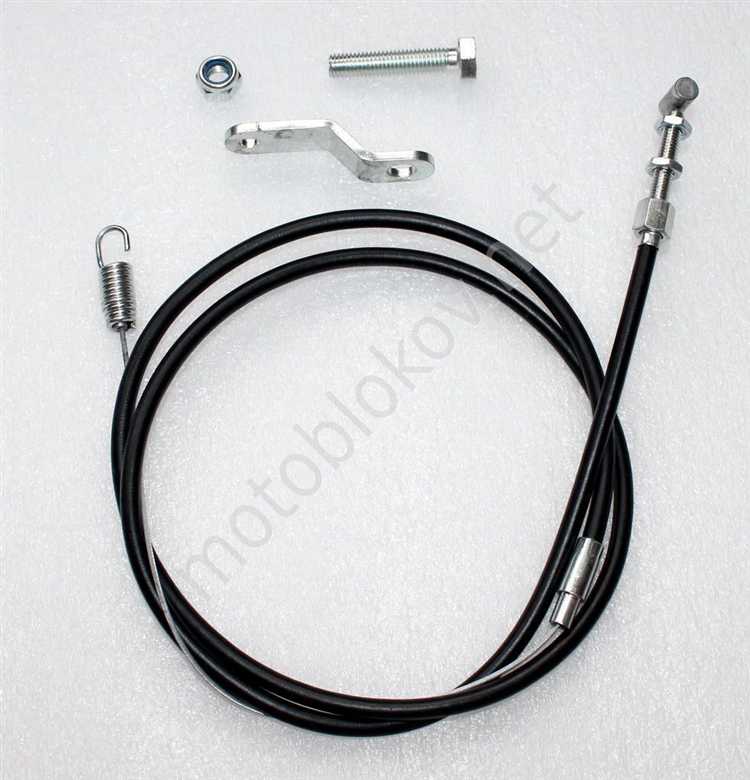

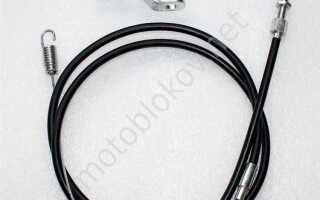

Куда крепится трос сцепления на корпусе мотоблока
Трос сцепления на мотоблоке Ока крепится к корпусу агрегата в нескольких ключевых точках, обеспечивающих надёжную фиксацию и корректную работу механизма. Правильное размещение троса исключает его провисание, излом и преждевременный износ.
- Первая точка крепления – направляющая скоба, расположенная сбоку на раме мотоблока рядом с картером. Через неё проходит трос, что предотвращает его смещение при вибрации.
- Вторая точка – фиксатор оболочки троса, закреплённый на кронштейне корпуса сцепления. Он удерживает наружную часть троса, позволяя внутреннему тросу свободно перемещаться при нажатии на рычаг.
- Дополнительная опора может быть предусмотрена на крыле или продольной балке рамы, если мотоблок оснащён удлинённой рукояткой управления.
При установке важно соблюдать минимальные изгибы троса, избегая острых углов. Радиус изгиба не должен быть меньше 10 см, чтобы исключить заклинивание. Все элементы крепления следует проверить на предмет ржавчины и износа: замена изношенных хомутов и фиксаторов обязательна для надёжности системы.
После закрепления трос не должен иметь продольного люфта в оболочке – только плавное перемещение внутреннего сердечника при воздействии на рычаг. Окончательная регулировка натяжения осуществляется после подключения троса к вилке сцепления.
Правильная установка наконечников троса в крепёжные элементы
Для надёжной фиксации тросика сцепления мотоблока Ока наконечники должны быть установлены строго в предназначенные для этого элементы без люфта и перекосов. Наконечник, расположенный со стороны рычага управления, вставляется в прорезь крепёжной скобы рукоятки и фиксируется прижимной шайбой или стопорной скобой. Следует убедиться, что трос не проскальзывает при нажатии на рычаг.
На противоположном конце тросик вводится в отверстие фиксатора, расположенного на вилке сцепления. Наконечник должен плотно входить в гнездо и фиксироваться винтом либо пружинным зажимом. Недопустимо устанавливать трос без упора в гнезде: это приводит к неправильной работе сцепления и ускоренному износу компонентов.
Для минимизации трения между тросом и металлическими поверхностями необходимо использовать пластиковые втулки или резиновые прокладки, если они предусмотрены конструкцией. При отсутствии штатных втулок возможна установка самодельных прокладок толщиной не более 2 мм, чтобы не нарушить геометрию натяжения.
После монтажа обязательно проверить свободу хода троса во всём диапазоне движения рычага. Наличие заеданий или перекосов требует немедленной корректировки положения наконечника в креплении. Регулировку натяжения производят уже после окончательной фиксации обоих наконечников.
Регулировка натяжения троса сцепления после подключения
После подключения троса сцепления мотоблока Ока необходимо проверить и отрегулировать натяжение для обеспечения корректной работы сцепления. Недостаточное натяжение приводит к проскальзыванию, а излишнее – к быстрому износу деталей и затруднённому переключению передач.
Регулировка выполняется на регулировочном участке троса, который обычно располагается у рычага сцепления или возле крепления троса на коробке передач.
| Этап регулировки | Действия | Рекомендации |
|---|---|---|
| 1. Проверка свободного хода | Проверьте свободный ход троса, нажимая на рычаг сцепления. | Свободный ход должен составлять 5–10 мм. Если меньше, сцепление не до конца разъединяется, если больше – может быть проскальзывание. |
| 2. Настройка регулировочного винта | Вращайте контргайку или винт регулировки на тросе для увеличения или уменьшения натяжения. | Вращайте медленно, контролируя свободный ход. Изменения фиксируйте измерительной линейкой или визуально. |
| 3. Фиксация регулировки | После достижения нужного свободного хода затяните контргайку для фиксации положения. | Обязательно проверьте, чтобы трос не провисал и не был чрезмерно натянут. |
| 4. Финальная проверка | Запустите мотоблок и протестируйте переключение передач при движении. | Убедитесь, что сцепление включается плавно, без рывков и пробуксовки. |
Регулярная проверка натяжения троса сцепления после эксплуатации обеспечивает долгий срок службы и стабильную работу мотоблока.
Проверка работы сцепления после установки троса
Для оценки правильности подключения тросика сцепления необходимо провести функциональный тест узла. При выключенном двигателе убедитесь, что рычаг сцепления свободно возвращается в исходное положение без заеданий.
Запустите двигатель на холостых оборотах. При плавном нажатии рычага сцепления колеса мотоблока должны начать медленно останавливаться, а при полном выжиме сцепление полностью размыкаться – двигатель и ходовые элементы не должны сцепляться.
Обратите внимание на отсутствие посторонних шумов и резких рывков при включении и выключении сцепления. Трос не должен провисать, но и не быть чрезмерно натянутым – оптимальный свободный ход на рычаге составляет 10–15 мм.
Если ход рычага отличается, отрегулируйте натяжение троса через регулировочные гайки на тросе или у рычага сцепления, контролируя, чтобы зазор между рычагом и элементами сцепления соответствовал заводским нормам.
После регулировки повторите проверку на заведённом двигателе и убедитесь в плавности размыкания и замыкания сцепления, а также в отсутствии проскальзывания при нагрузке.
Типичные ошибки при подключении троса и как их избежать
Неправильная длина троса. Использование троса, который длиннее или короче требуемого, приводит к снижению эффективности сцепления и быстрому износу. Проверяйте длину троса перед установкой: он должен обеспечивать полный ход рычага сцепления без лишнего провисания или сильного натяжения.
Некачественное крепление наконечников. Ошибки при закреплении наконечников в фиксирующих элементах приводят к самопроизвольному выходу троса из зацепления. Используйте оригинальные крепежи, тщательно фиксируйте наконечники, проверяйте фиксацию вручную перед окончательной сборкой.
Отсутствие регулировки натяжения после монтажа. Неправильно отрегулированный трос вызывает пробуксовку или неполное выключение сцепления. После установки троса проведите регулировку натяжения, добиваясь плавного и полного хода рычага с минимальным люфтом.
Игнорирование смазки троса. Засохший или загрязнённый трос увеличивает трение и ускоряет износ оболочки и жилы. Обязательно промажьте трос специальной смазкой для тросиков перед установкой, а при эксплуатации периодически обновляйте смазку.
Перекручивание или перегиб троса при прокладке. Изломы и заломы уменьшают ресурс троса и затрудняют работу сцепления. Прокладывайте трос по прямой линии без резких поворотов, избегайте натяжений и защемлений в креплениях и корпусе мотоблока.
Нарушение последовательности монтажа. Установка троса без предварительного снятия кожуха сцепления или без фиксации промежуточных элементов усложняет регулировку и увеличивает риск повреждений. Следуйте инструкции по разборке и сборке узлов, проверяйте состояние деталей перед подключением троса.
Вопрос-ответ:
Как правильно определить длину тросика сцепления для мотоблока Ока перед установкой?
Для точного определения длины тросика необходимо сравнить его с оригинальным тросом или измерить расстояние от рычага сцепления на рукоятке управления до точки крепления на коробке передач. Важно учитывать не только прямое расстояние, но и изгибы, чтобы трос не был натянут или слишком свободен после установки.
Какие ошибки чаще всего допускают при креплении тросика сцепления на корпус мотоблока Ока?
Часто трос закрепляют слишком жестко, без необходимого свободного хода, из-за чего сцепление не полностью размыкается. Также встречаются случаи, когда трос устанавливают с сильными перегибами, что приводит к быстрому износу и возможной поломке. Правильное крепление предполагает обеспечение плавного хода и отсутствие чрезмерного натяжения.
Как отрегулировать натяжение троса сцепления после его установки?
Регулировку проводят с помощью гайки или регулировочного механизма на тросе. Сначала освобождают фиксатор, затем подкручивают гайку, чтобы обеспечить небольшой свободный ход рычага сцепления — обычно около 5–7 мм. После настройки фиксируют гайку, чтобы избежать самопроизвольного изменения натяжения во время работы.
Какие признаки указывают на неправильное подключение тросика сцепления?
Если сцепление не полностью размыкается, появляются трудности с переключением передач, или наблюдается чрезмерный износ сцепления, это может говорить о неправильной установке тросика. Кроме того, если рычаг сцепления слишком тугой или, наоборот, слишком свободный, стоит проверить корректность крепления и регулировки.
Нужно ли смазывать трос сцепления при установке, и если да, то какой смазкой лучше воспользоваться?
Смазка троса снижает трение и продлевает срок службы. Для этого подходят легкие машинные масла или специальные смазки для тросов. Наносить их лучше непосредственно внутрь оболочки троса, используя тонкую трубку или шприц с иглой, чтобы обеспечить равномерное распределение смазки и свободный ход троса.
Как правильно подключить тросик сцепления к мотоблоку Ока, чтобы механизм работал без сбоев?
Для подключения тросика сцепления к мотоблоку Ока необходимо сначала убедиться в целостности и правильной длине троса. Трос должен быть свободен от повреждений и не иметь изломов. Начинайте с отсоединения старого троса, если он есть, после чего закрепите один конец троса на рукоятке управления, а другой — на рычаге сцепления. Важно, чтобы трос проходил без перекручиваний и натяжения, которые могут привести к ускоренному износу или неполному срабатыванию сцепления. После установки следует отрегулировать натяжение троса так, чтобы сцепление полностью размыкалось при нажатии рукоятки, но при этом не было излишнего провисания, которое может вызвать проскальзывание. Тщательно проверьте работу сцепления на холостом ходу и при нагрузке, чтобы убедиться в правильной установке.
