Как поменять автомат в щитке

Автоматический выключатель в щитке защищает электрическую цепь от перегрузок и коротких замыканий. Его своевременная замена необходима при повреждении или ухудшении работы, чтобы избежать риска возгорания и выхода из строя оборудования.

Перед началом работ отключите главный ввод – это обеспечит безопасность при монтаже. Для замены используйте автомат того же номинального тока и типа, который соответствует характеристикам вашей электросети. Неправильный подбор снижает защиту и может привести к аварии.

Важный этап – проверка состояния клемм и проводов. Ослабленные контакты требуют затяжки или замены, так как повышенное сопротивление вызывает нагрев и ухудшение работы автомата. Инструменты должны быть изолированными, а сам процесс – последовательным: отключение питания, демонтаж старого устройства, установка нового и контроль подключения.

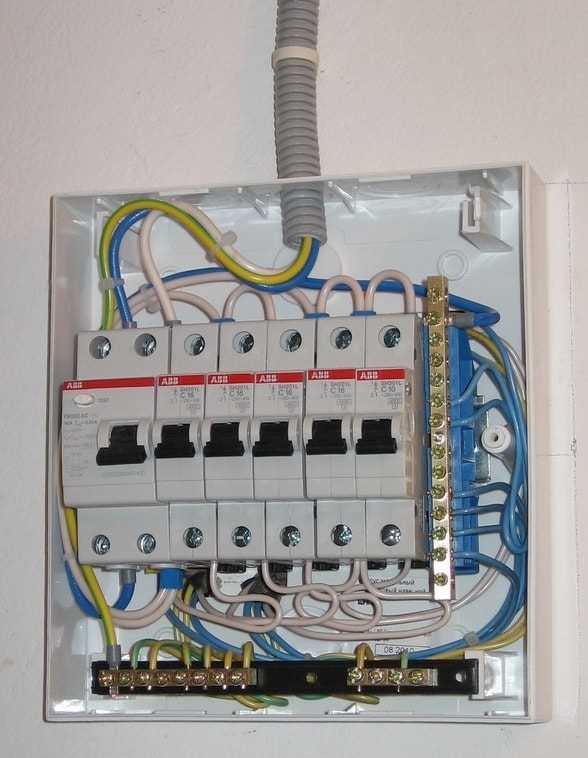

Как выбрать автоматический выключатель по параметрам нагрузки

Главный параметр при выборе автомата – номинальный ток (In). Он должен соответствовать максимальному току нагрузки, который рассчитывается исходя из мощности подключаемых приборов и напряжения сети. Например, для однофазной цепи с нагрузкой 4 кВт при напряжении 230 В расчетный ток будет около 17,4 А (4000 Вт / 230 В ≈ 17,4 А). В таком случае автомат выбирается с номиналом 20 А, так как стандартные значения – 16 А, 20 А, 25 А и т.д.

Тип характеристик автомата определяется природой нагрузки. Для бытовых цепей с резистивной и умеренно индуктивной нагрузкой (освещение, розетки) подходят выключатели типа B – срабатывают при токах от 3 до 5 номинального. Для двигателей, трансформаторов, холодильников с пусковыми токами выбирают тип C, реагирующий на токи в 5–10 раз выше номинала.

Выбор по мощности не должен игнорировать пусковые токи. Для электродвигателей и компрессоров необходим запас по току, иначе автомат будет срабатывать при запуске. Например, двигатель 1 кВт может требовать автомат на 10–16 А типа C.

Важно учитывать и ток утечки, особенно в цепях с чувствительными приборами. Для защиты от токов утечки используют дифференциальные автоматы, сочетающие функции защитного отключения и автоматической защиты по току. Их выбор требует знания токов утечки и порогов срабатывания.

Наряду с электрическими параметрами, необходимо проверить совместимость по напряжению и числу полюсов автомата с имеющейся схемой. Чаще всего для бытовых нужд применяют одно- и двухполюсные устройства на 230 В или трехполюсные на 400 В.

Правильный подбор автомата по нагрузке повышает безопасность и долговечность электрооборудования, предотвращая ложные срабатывания и перегрузки.

Инструменты и средства безопасности для замены автомата

Для замены автоматического выключателя необходимы следующие инструменты: отвертка с изолированной ручкой, индикатор напряжения, плоская и крестовая отвертки различных размеров. Обязательно иметь пассатижи или плоскогубцы с изоляцией. Для крепления нового автомата понадобится ключ или отвертка под соответствующие крепежные элементы.

Средства безопасности включают резиновые изолирующие перчатки категории не ниже III, диэлектрические коврики и защитные очки. Перед началом работы отключите вводное питание и убедитесь в отсутствии напряжения с помощью индикатора.

Нельзя использовать поврежденные инструменты или перчатки с дефектами. Работать стоит только при хорошем освещении, чтобы избежать ошибок при подключении.

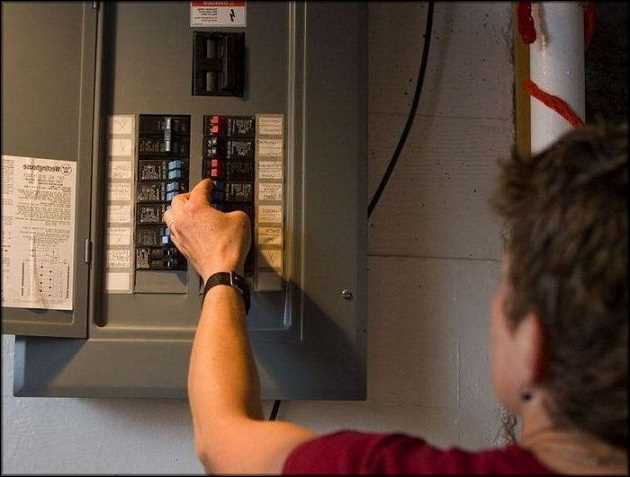

Пошаговая инструкция отключения электроэнергии перед заменой автомата

1. Определите главный вводной автомат или рубильник, который отключает питание всего щитка. Обычно он расположен в верхней части распределительного щита.
2. Убедитесь, что все электроприборы в помещении выключены и отключены от сети, чтобы избежать повреждений и коротких замыканий при отключении питания.
3. Наденьте диэлектрические перчатки и проверьте отсутствие влаги на руках и в зоне работы. Используйте инструменты с изолированными ручками.
4. Отключите главный автомат, плавно переключив его в положение «Выкл». Если главный рубильник – поверните ручку в положение «Отключено».
5. Проверьте отсутствие напряжения на автомате, который собираетесь заменить, используя тестер или индикатор напряжения. Контактные площадки и клеммы должны быть без напряжения.
6. Если напряжение сохраняется, убедитесь в правильности выбора главного автомата или отключите питание на уровне счетчика, обратившись в энергоснабжающую организацию.
7. После подтверждения отсутствия напряжения закрепите предупреждающую табличку «Работа на линии. Электричество отключено», чтобы избежать случайного включения.

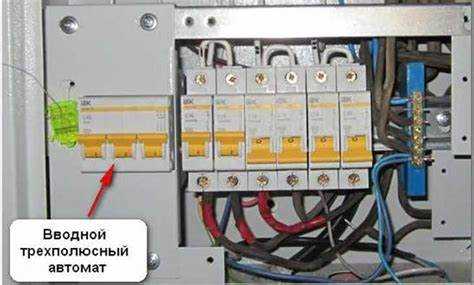

Правильное снятие старого автоматического выключателя

Перед началом работ отключите главный ввод питания. Проверьте отсутствие напряжения тестером на клеммах автомата. Это гарантирует безопасность при демонтаже.

Открутите винты, фиксирующие провода к клеммам. Для клемм с зажимами под винт используйте отвертку соответствующего размера, чтобы не повредить головки винтов. Если клеммы пружинные, нажмите фиксатор для освобождения проводов.

Снимите провод с каждой клеммы, аккуратно вытягивая его, чтобы не повредить изоляцию. Освободите автомат из DIN-рейки, поддев его плоской отверткой у защелок с обеих сторон, или сдвиньте фиксатор вниз и вытяните устройство.

После снятия автомата проверьте состояние проводов – отсутствие перегревов, оплавлений и повреждений. При необходимости очистите контакты и изоляцию перед установкой нового оборудования.

Важное условие: все работы выполняйте в сухой среде, используя диэлектрические инструменты и средства индивидуальной защиты.

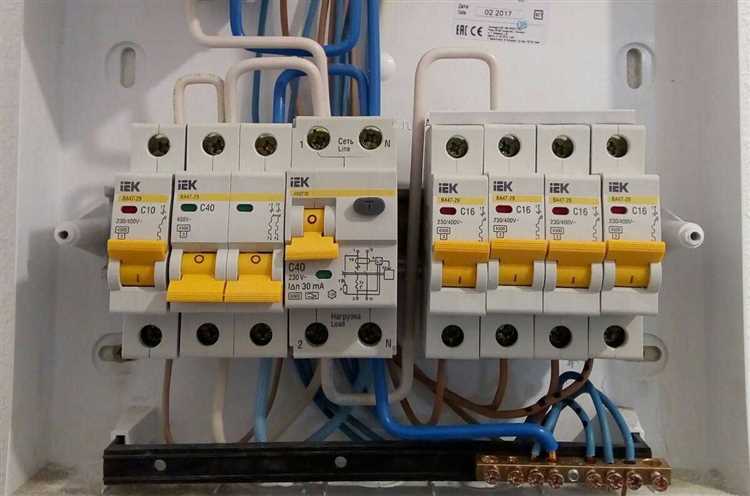

Установка нового автомата и проверка его фиксации в щитке

Перед монтажом убедитесь, что новый автомат соответствует номиналу и типу нагрузки, указанным в проектной документации. Проверьте целостность корпуса и отсутствие повреждений.

1. Отключите питание всего щитка и убедитесь в отсутствии напряжения на клеммах тестером.
2. Снимите защитную крышку на DIN-рейке, если она присутствует.
3. Установите автомат на DIN-рейку, зафиксировав защёлкими механизмами. Для правильной посадки защёлки должны полностью встать на место без люфтов и зазоров.
4. Подсоедините входной и выходной провод к соответствующим клеммам автомата, затянув винты моментом, рекомендованным производителем (обычно 2-3 Н·м).
5. После подключения аккуратно проверьте крепление автоматического выключателя, покачивая его рукой – он не должен смещаться или отщелкиваться.
6. Установите защитную крышку или панель обратно, убедившись, что все элементы закрыты и не мешают работе автомата.

Завершающий этап – включение автомата и контроль отсутствия искрения или посторонних звуков. Проверка фиксации обязательна для предотвращения непредвиденных отключений и обеспечения надежного контакта.

Подключение проводов к новому автомату с учетом маркировки

Автоматический выключатель имеет четкую маркировку на клеммах: верхняя – вход питания, нижняя – выход к нагрузке. Подключать следует строго по этому принципу, чтобы сохранить корректную работу защиты.

Фазный провод подключается к верхней клемме, обозначенной буквой «L» или символом фазы. Нейтраль обычно не подключается к автомату, она идет напрямую на распределительную шину.

Перед подключением необходимо зачистить изоляцию на длину 10–12 мм, чтобы обеспечить надежный контакт и избежать повреждения провода при затягивании винтов.

Для многожильных проводов рекомендовано использовать наконечники – они обеспечивают прочное соединение и исключают ослабление контакта со временем.

Затягивать винты клемм следует с усилием 2,5–3 Н·м, контролируя отсутствие перекосов провода, чтобы исключить плохой контакт и искрение.

После подключения провода к автомату нужно проверить фиксацию кабеля, слегка потянув его – он не должен выдергиваться или шататься.

В случае подключения нескольких автоматов в щитке необходимо выдерживать последовательность фаз для правильного распределения нагрузки и удобства последующего обслуживания.

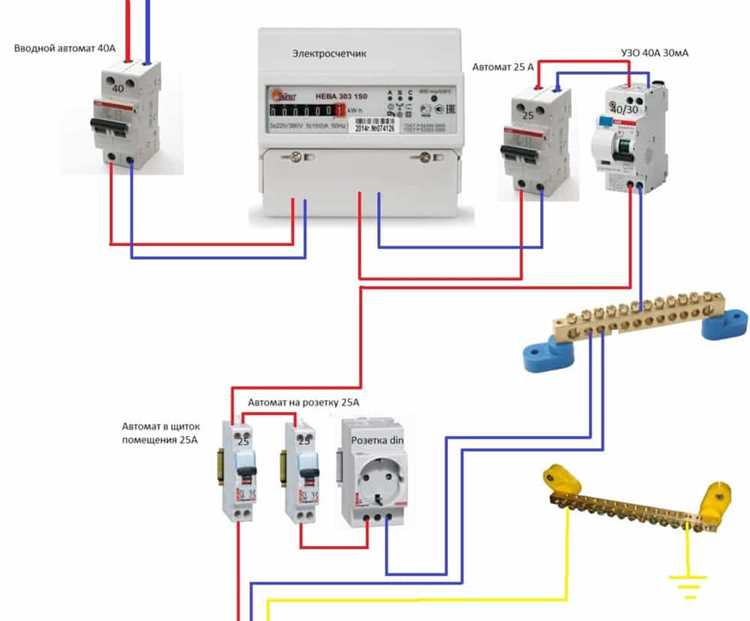

Тестирование работоспособности и устранение возможных неполадок

После установки нового автомата обязательно проверяйте цепь на отсутствие короткого замыкания и правильность подключения фаз и нуля. Для этого выключите общий ввод и включите автомат, наблюдая за индикатором на корпусе – он должен гореть или светиться в соответствии с типом автомата.

Используйте тестер или мультиметр в режиме измерения сопротивления, чтобы убедиться в отсутствии обрывов и коротких замыканий между проводами. При обнаружении нулевого сопротивления между фазой и нулём – автомат отключать и искать повреждение в проводке.

Проверяйте срабатывание автомата с помощью нагрузки, соответствующей номинальному току. Подключите нагрузочный прибор или лампу мощностью, близкой к номиналу автомата, и проследите, чтобы устройство не отключалось преждевременно. Если срабатывание происходит при меньшем токе, автомат следует заменить или проверить на заводские дефекты.

При отсутствии подачи напряжения после установки автомата проверьте правильность подключения проводов на клеммах. Частая ошибка – перепутанная фаза и ноль, что вызывает отсутствие питания на нагрузке.

Если автомат отключается сразу после включения нагрузки, проверьте состояние проводки и розеток на предмет скрытых замыканий или повреждений изоляции. Для локализации дефекта используйте тестер на целостность и изоляцию проводов.

Для контроля надежности работы после замены повторяйте тесты не реже одного раза в месяц, особенно в первые недели эксплуатации. Это позволит своевременно выявить износ контактов и возможные перегрузки.

Вопрос-ответ:

Как правильно отключить электричество перед заменой автомата в щитке?

Для безопасности необходимо полностью отключить питание на вводном выключателе или предохранителе, который подает электричество на щиток. Обычно это главный рубильник в щитовой или распределительном щите. После отключения обязательно проверьте отсутствие напряжения тестером или индикаторной отверткой на клеммах автомата, который планируете заменить.

Какие инструменты потребуются для замены автомата в электрическом щитке?

Для работы понадобятся: отвертки с плоским и крестовым наконечником, индикаторная отвертка или тестер напряжения, пассатижи или кусачки для зачистки проводов, а также, возможно, небольшой ключ для крепления клемм автомата. Также желательно иметь изоленту и, если нужно, новый автомат с подходящими параметрами.

Можно ли заменить автомат в щитке без знания электрики, опираясь только на инструкции?

Теоретически, инструкции могут помочь, но для замены автомата необходимо иметь базовые знания по электробезопасности и понимать устройство распределительного щитка. Ошибки в подключении могут привести к короткому замыканию или пожару. Если вы не уверены в своих навыках, лучше обратиться к специалисту, чтобы избежать опасности и повреждений.

Как выбрать новый автомат для замены в щитке?

При выборе нового автомата важно учитывать номинальный ток, который должен соответствовать нагрузке на конкретной линии, а также тип автомата — характеристика срабатывания (например, B, C или D) зависит от типа оборудования, подключенного к этой линии. Также нужно убедиться, что новый автомат подходит по габаритам и типу монтажа (чаще всего — DIN-рейка). Если сомневаетесь, лучше проконсультироваться с продавцом или электриком.
