Нарушения в работе отопительной системы – частый сигнал к проверке расширительного бака. Этот элемент компенсирует термическое расширение воды, и его неисправность может привести к скачкам давления, срабатыванию предохранительных клапанов и даже повреждению котла. Замена бака – операция, которую можно выполнить самостоятельно при наличии минимального набора инструментов и понимания конструкции системы.
Прежде чем приступить к замене, необходимо точно определить тип расширительного бака. В закрытых системах отопления обычно используется мембранный бак, внутри которого находятся две полости: одна – для воды, вторая – для воздуха или газа. При выходе из строя мембраны вода заполняет воздушную часть, давление не стабилизируется, и это влияет на работу всей системы.
Для замены бака необходимо остановить отопление, сбросить давление через сливной кран и отсоединить соединения на патрубке бака. Новое устройство подбирается по объему: в системах с котлом мощностью до 24 кВт обычно устанавливается бак объемом от 8 до 12 литров. Важно также проконтролировать давление воздуха в новой емкости, которое в большинстве случаев должно составлять 0,8–1,0 бар – его необходимо отрегулировать перед установкой, используя автомобильный насос с манометром.
После установки нового бака следует заполнить систему водой, удалить воздух из всех радиаторов и проконтролировать стабильность давления в течение нескольких часов работы. Если при нагреве давление остается в допустимых пределах (1,5–2,0 бар для большинства бытовых систем), замена прошла успешно.
Как определить, что расширительный бак вышел из строя
1. Частые срабатывания предохранительного клапана. Если клапан сбрасывает воду при каждом нагреве, это указывает на потерю компенсирующей способности бака. Мембрана могла потерять эластичность или нарушена герметичность воздушной камеры.
2. Перепады давления в системе. После выключения котла давление быстро падает до нуля, а при нагреве стремительно растёт. Это признак отсутствия воздушного демпфера, что типично при полном выходе бака из строя.
3. Проверка ниппеля бака. При нажатии на ниппель из него выходит вода – мембрана разрушена. В рабочем баке из клапана выходит только воздух. Такое состояние требует немедленной замены.
4. Пустой звук при простукивании. Рабочий бак издаёт глухой звук со стороны воздушной камеры. Если весь бак звучит одинаково пусто, это может свидетельствовать о полном отсутствии давления или разрыве мембраны.
5. Нестабильная работа насоса. Насос часто включается и выключается – в системе нет стабильного давления, что указывает на неисправность бака.
6. Проверка давления в воздушной камере. Отключите систему, сбросьте воду и проверьте давление в баке манометром. Оно должно соответствовать 0,8–1,5 бар (в зависимости от модели). Отсутствие давления или резкое падение – явный признак неисправности.
Как подобрать подходящий расширительный бак по объему и типу
Объём расширительного бака рассчитывается по формуле: Vб = (Vс × e) / (1 — (P1 / P2)), где Vс – объём теплоносителя в системе, e – коэффициент теплового расширения (для воды при 80 °C – 0,034), P1 – начальное давление бака, P2 – максимальное рабочее давление системы. Например, при 200 литрах теплоносителя, начальном давлении 1 бар и рабочем 3 бара, минимальный объём бака составит около 7 литров. Рекомендуется выбирать бак с запасом 20–30 % от расчётного объёма.
Для закрытых систем отопления используются мембранные баки. Они бывают двух типов: с заменяемой и фиксированной мембраной. Заменяемая мембрана предпочтительнее при агрессивных теплоносителях или при необходимости частого обслуживания. Фиксированная мембрана надёжна, но при выходе из строя требует полной замены бака.
Баки с красным корпусом предназначены для систем отопления и рассчитаны на высокие температуры. Не путать с аналогичными по виду баками для ГВС – они имеют синий корпус и не выдерживают нагрева свыше 70 °C.
При выборе также учитывают материал корпуса. Стальные баки подходят для большинства систем. В системах с повышенной влажностью помещения желательно выбирать модели с антикоррозийным покрытием.
Оптимально устанавливать бак с возможностью подкачки воздуха через ниппель. Это упрощает регулировку давления при эксплуатации.
Какие инструменты и материалы понадобятся для замены бака
Для замены расширительного бака в системе отопления необходимо подготовить точный перечень инструментов и материалов, чтобы исключить задержки в процессе монтажа.
- Разводной ключ – для откручивания соединений различного диаметра без подбора отдельных гаечных ключей.
- Газовый ключ – пригодится при демонтаже старого бака, особенно если соединения «прикипели».
- Тефлоновая лента (ФУМ-лента) – для герметизации резьбовых соединений на новом баке.
- Шаровой кран с американкой – для установки перед баком, обеспечивая возможность его демонтажа без слива всей системы.
- Крепёжные элементы – хомуты, кронштейны или настенные держатели, в зависимости от типа и расположения бака (настенный или напольный).
- Отвёртка – для снятия облицовки или декоративных панелей, если доступ к баку ограничен.
- Сантехнический уплотнитель (пакля или анаэробный герметик) – альтернативный вариант для герметизации, особенно при металлических соединениях.
- Ёмкость для слива теплоносителя – пригодится при частичном сливе воды из системы отопления.
- Уровень – для проверки горизонтальности бака при настенном монтаже, особенно важно для мембранных моделей.
- Перчатки и защитные очки – для безопасности при работе с горячими поверхностями и жидкостями.
Перед началом работ убедитесь, что у вас есть модель нового бака с подходящим объёмом и типом подключения. Наличие всех вышеуказанных предметов позволит выполнить замену оперативно и без лишних перерывов.
Как правильно отключить систему отопления перед заменой
Перед заменой расширительного бака необходимо полностью отключить систему отопления, чтобы исключить риск ожогов и повреждений оборудования. Сначала отключите котёл от электросети, выключив автоматический выключатель или вынув вилку из розетки. Это предотвратит несанкционированный запуск циркуляционного насоса.
Далее перекройте подачу теплоносителя. Для этого закройте все запорные краны на подающей и обратной линиях, ведущих к котлу и расширительному баку. Если система оборудована байпасом, убедитесь, что он также перекрыт.
Слейте теплоноситель из системы до уровня ниже точки подключения расширительного бака. Откройте кран спуска воды в самой нижней точке системы, подсоединив к нему шланг и направив в ёмкость подходящего объёма. Чтобы ускорить слив, приоткройте воздухоотводчики на верхних радиаторах.
После полного слива убедитесь в отсутствии остаточного давления в системе. Для этого откройте автоматический воздухоотводчик рядом с расширительным баком или частично открутите соединение бака, чтобы стравить остаточный воздух.
Теперь система безопасна для демонтажа и замены бака. Приступать к работам можно только после проверки, что в трубопроводах отсутствует давление и остатки жидкости.
Как безопасно слить теплоноситель из системы
Закройте все запорные краны, кроме тех, через которые будет производиться слив. Это предотвратит попадание воздуха в нежелательные участки и обеспечит контролируемое опорожнение.
Слив производите через самый нижний дренажный кран системы, обычно он расположен возле обратной линии отопления. Используйте шланг с плотно зафиксированным хомутом, направив его в ёмкость подходящего объёма. Не используйте ведра – велик риск перелива и разлива антифриза.
Откройте воздухоотводчики на радиаторах верхних этажей или точках высшей отметки. Это ускорит слив и устранит эффект вакуума, препятствующий свободному стеканию теплоносителя.
Если система закрытого типа и используется расширительный бак с избыточным давлением, предварительно стравите давление через кран Маевского или сбросной клапан. Контролируйте уровень давления на манометре: он должен упасть до 0 бар перед началом слива.
По завершении убедитесь, что теплоноситель удалён из всех ключевых контуров – проверьте обратку, коллекторы и байпасы. При необходимости, наклоните отдельные участки труб, чтобы устранить оставшиеся остатки жидкости.
Как демонтировать старый расширительный бак
Перед началом демонтажа необходимо полностью отключить систему отопления и дождаться полного остывания теплоносителя. Это исключит риск ожогов и обеспечит безопасность работ.
- Закройте все краны подачи и слива теплоносителя, чтобы изолировать расширительный бак от системы.
- Слейте теплоноситель из бака через дренажный кран или отсоедините нижний патрубок, предварительно подготовив емкость для сбора жидкости.
- Освободите бак от давления, аккуратно отпустив воздухоотводчик или спуская избыточное давление через предусмотренный клапан.
- Отсоедините бак от трубопроводов, используя подходящие ключи. Если соединения резьбовые – обработайте их проникающей смазкой для облегчения откручивания.
- Снимите крепления бака с опор или кронштейнов, удерживающих его на стене или полу. При необходимости используйте перфоратор или отвертку.
- Аккуратно демонтируйте бак, избегая ударов и повреждений, особенно если планируется повторное использование деталей.
После снятия бака осмотрите уплотнительные элементы и трубные соединения на предмет износа или повреждений. При необходимости выполните очистку и замену прокладок перед установкой нового расширительного бака.
Как установить и подключить новый расширительный бак
Перед установкой нового расширительного бака отключите отопительный контур и слейте из него воду до уровня ниже точки подключения бака. Убедитесь, что давление воздуха в баке соответствует требованиям системы – обычно 0,2–0,3 бар для закрытых систем. Для проверки используйте манометр или насос с манометром.

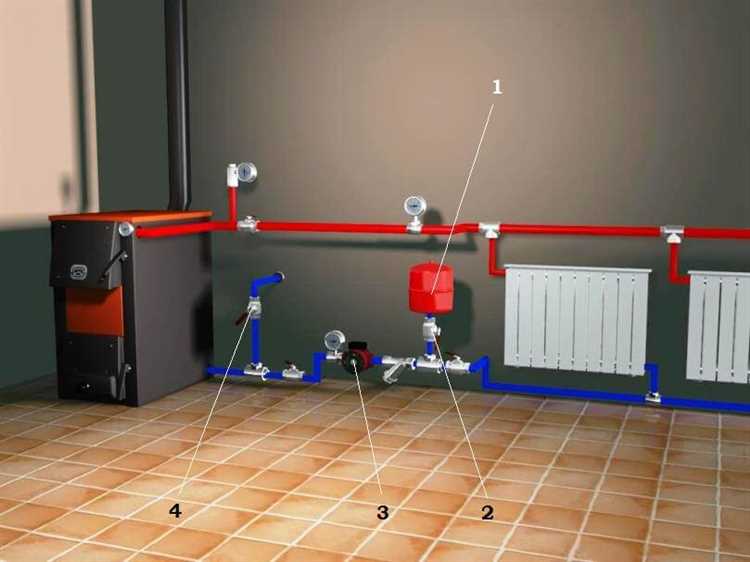

Выберите место для монтажа бака, ориентируясь на рекомендации производителя и схему отопления. Обычно бак устанавливают на подающей линии, ближе к циркуляционному насосу, на высоте ниже котла. Обеспечьте удобный доступ для обслуживания и проверки давления.
Подсоединение расширительного бака выполняется через резьбовое соединение, чаще всего 1/2 или 3/4 дюйма. Используйте уплотнительную ленту ФУМ или льняную нить с пастой для герметизации резьбы. Перед подключением убедитесь, что фитинги чистые и не имеют повреждений.
При креплении бака к трубопроводу применяйте переходники и запорную арматуру, чтобы при необходимости легко отсечь бак без слива всей системы. Установите обратный клапан, если он не встроен в бак, чтобы предотвратить обратный поток воды и сохранить давление.
После подключения медленно заполните систему водой, контролируя давление в расширительном баке и в контуре отопления. Проверьте отсутствие утечек на всех соединениях. В случае снижения давления в баке, подкачайте воздух насосом до номинального значения.
По завершении работы повторно включите отопительный котел и проконтролируйте работу системы при максимальном температурном режиме. Обратите внимание на стабильность давления и отсутствие гидроударов. Регулярно проверяйте состояние бака и давление воздуха, чтобы избежать повреждений и обеспечить долговечность системы.
Как заполнить систему и проверить работу нового бака
Перед заполнением убедитесь, что все запорные краны открыты, а кран на расширительном баке закрыт. Подсоедините систему к источнику воды и начните медленное заполнение через обратный клапан или подпиточный кран.
Наблюдайте за уровнем жидкости через смотровое окно или манометр. Заполнение следует производить до достижения рабочего давления, указанного в технической документации бака (обычно 1,2–1,5 бар при холодной системе).
После заполнения перекройте подпиточный кран и запустите циркуляционный насос. Проследите за показаниями манометра: давление должно оставаться стабильным без резких скачков.
Проверьте работу мембраны, слегка нажав на корпус бака. При правильной установке мембрана будет создавать сопротивление, а бак не должен быть полностью наполнен водой.
Если давление падает, проверьте герметичность соединений и отсутствие воздуха в системе. Для удаления воздуха откройте воздухоотводчики на радиаторах и обратном коллекторе.
Наблюдайте систему в течение 24 часов. Отсутствие перепадов давления и подтеков подтверждает корректную работу расширительного бака.
Вопрос-ответ:
Как понять, что расширительный бак в системе отопления нуждается в замене?
Если в системе отопления часто наблюдается снижение давления, а также слышны посторонние шумы или появляются протечки около бака, это говорит о возможной неисправности расширительного бака. Также важным признаком является отсутствие стабильного давления в системе при запуске отопления или частое срабатывание предохранительного клапана.
Какие шаги нужно выполнить для безопасной замены расширительного бака своими руками?
Прежде всего, нужно отключить отопление и дождаться остывания системы. Затем слить часть теплоносителя из бака, чтобы избежать разлива. После этого отсоединить бак от трубопровода, снять его и подготовить новое оборудование к установке. Важно проверить рабочее давление в новом баке и при необходимости подкачать воздух. В конце подключить бак обратно, заполнить систему теплоносителем и проверить герметичность соединений.
Как выбрать подходящий расширительный бак для своей системы отопления?
Размер бака определяется объемом теплоносителя в системе и максимальным рабочим давлением. Нужно ориентироваться на технические характеристики системы — чем больше объем жидкости, тем больше должен быть бак. Также обращают внимание на тип бака: мембранный или гидроаккумулятор. Мембранные обычно более удобны и надежны для бытовых систем. Перед покупкой рекомендуется изучить параметры производителя и подобрать модель с запасом по объему.
Можно ли заменить расширительный бак без слива всей воды из системы отопления?
Частично это возможно, если система оборудована сливным краном непосредственно возле бака. В таком случае можно слить только ту часть теплоносителя, которая необходима для снятия бака, а не полностью опустошать всю систему. Однако, если сливного крана нет, полное удаление жидкости — самый безопасный вариант, чтобы избежать подтеканий и повреждений.
Какие последствия могут возникнуть, если игнорировать необходимость замены расширительного бака?
Если расширительный бак не работает должным образом, давление в системе отопления становится нестабильным, что может привести к частым поломкам насосов и других компонентов. Возможны протечки в местах соединений, а также преждевременный износ труб и клапанов. В некоторых случаях повышенное давление может вызвать разрыв трубопровода, что приведет к серьезным повреждениям и затратам на ремонт.
Какие признаки указывают на необходимость замены расширительного бака в системе отопления?
Если расширительный бак перестал выполнять свою функцию, в системе наблюдается избыточное давление, часто срабатывает предохранительный клапан, или появляются утечки в местах соединений, это может говорить о неисправности бака. Также стоит обратить внимание, если в баке есть скопления ржавчины или вода просачивается наружу. Проверка давления воздуха в мембране бака с помощью манометра поможет определить, работает ли он нормально.
Как правильно подобрать новый расширительный бак для системы отопления при замене старого?
Для выбора нового бака необходимо учитывать объем всей системы отопления и максимальное рабочее давление. Обычно объем бака рассчитывается исходя из общего количества теплоносителя и его расширения при нагреве. Также важно проверить совместимость бака с типом системы — закрытая или открытая, и материал бака должен соответствовать условиям эксплуатации. Неправильно подобранный бак может привести к частым сбросам давления и сокращению срока службы оборудования.
