Повреждение разъёма RJ-45 на интернет-кабеле – частая проблема при частом подключении и отключении оборудования. Если штекер расшатался, погнулся или полностью сломан, восстановить соединение можно самостоятельно, без привлечения специалиста.
Для работы потребуется обжимной инструмент (кримпер), новый разъём RJ-45 категории, соответствующей вашему кабелю (обычно Cat5e или Cat6), нож или стриппер для снятия изоляции и тестер сети для проверки результата. Сам кабель – витая пара, чаще всего с четырьмя парами проводников, – требует аккуратного обращения при зачистке и распиновке.
В домашней среде обычно используется стандарт T568B для распиновки. Порядок цветов в этом случае: оранжево-белый, оранжевый, зелёно-белый, синий, сине-белый, зелёный, коричнево-белый, коричневый. Путаница в цветах или разной длине жил приведёт к потере сигнала или значительному снижению скорости.
Качественная замена штекера требует не только соблюдения порядка проводов, но и их одинакового выравнивания по длине перед вставкой в разъём. Перед обжимом убедитесь, что все жилы дошли до конца разъёма и не перекрутились внутри. После обжима проверка с помощью тестера покажет, есть ли контакт по всем линиям.
Правильно выполненная замена разъёма восстанавливает стабильность подключения, устраняет обрывы и гарантирует корректную работу сети на скорости до 1 Гбит/с и выше, в зависимости от категории кабеля.
Let me know if you’d like to добавить пошаговую инструкцию с иллюстрациями или уточнить список инструментов для работы.
Могу также подготовить раздел о пошаговом процессе обжима кабеля с применением этих инструментов – начать с этого или перейти к советам по выбору коннекторов?
Выбор правильного типа коннектора RJ-45
Сначала определите, используется ли у вас кабель категории Cat5e, Cat6 или выше. Для Cat5e подойдёт обычный коннектор с диаметром каналов под жилы 0.92–1.02 мм. Для Cat6 необходимы разъёмы с увеличенными направляющими и большим корпусом – внутренняя структура кабеля толще, и стандартный коннектор не обеспечит надёжный контакт.
Жилы кабеля бывают цельными (solid) и многожильными (stranded). Под цельные жилы подходят коннекторы с острыми контактами, которые прорезают изоляцию. Для многожильных кабелей нужен тип с контактами, обжимающими каждую проволоку пучка – иначе соединение будет нестабильным.
Обратите внимание на способ фиксации проводов. Некоторые модели оснащены вставками (вставками-кондукторами), упрощающими размещение жил перед обжимом. Это особенно полезно при работе с кабелем Cat6, где плотная изоляция усложняет позиционирование проводов.
Выбирайте коннектор исходя из категории кабеля, типа жил и наличия экранирования. Универсальные модели снижают надёжность соединения и не подходят для высокоскоростных сетей.
Определение схемы обжима: T568A или T568B
Схема обжима влияет на совместимость и работоспособность сети. T568A и T568B различаются порядком расположения проводников в коннекторе RJ-45, несмотря на использование одного и того же восьмижильного кабеля категории 5e или 6.
В T568A первый контакт (слева направо при взгляде на переднюю часть коннектора с защёлкой вниз) соединяется с бело-зелёным проводом, второй – с зелёным, третий – с бело-оранжевым, четвёртый – с синим, пятый – с бело-синим, шестой – с оранжевым, седьмой – с бело-коричневым, восьмой – с коричневым.
В T568B первый контакт соединяется с бело-оранжевым, второй – с оранжевым, третий – с бело-зелёным, четвёртый – с синим, пятый – с бело-синим, шестой – с зелёным, седьмой – с бело-коричневым, восьмой – с коричневым.
Для домашних сетей чаще применяется T568B – она совместима с большинством оборудования и используется в большинстве существующих инсталляций. Если заменяется только один коннектор на уже установленном кабеле, целесообразно сохранить существующую схему, чтобы избежать проблем с соединением.
Если требуется изготовить прямой кабель – оба конца должны быть обжаты по одной и той же схеме. Для кроссового соединения, например, между двумя компьютерами без роутера, один конец обжимается по T568A, другой – по T568B.
Перед обжимом необходимо точно определить существующую схему по цвету проводников и только затем подгонять под неё новый коннектор. Ошибки в последовательности контактов приводят к отсутствию связи или значительному снижению скорости передачи данных.

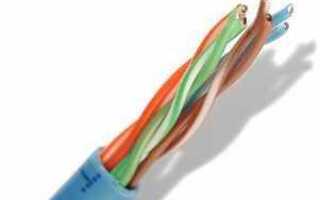

Подготовка витой пары к установке нового штекера
Сначала отмерьте отрезок внешней оболочки длиной 2,5–3 см от края кабеля и аккуратно снимите её монтажным ножом или стриппером, стараясь не повредить изоляцию жил.

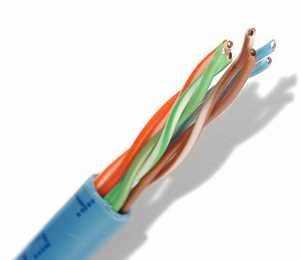

Разделите пары проводов и расплетите их. Каждая пара имеет свою цветовую маркировку: оранжевая, зелёная, синяя, коричневая и их белые с полосами жилы. Это важно для последующей укладки по стандарту.
Выпрямите жилы по отдельности, чтобы упростить выравнивание. Для этого можно провести по ним ногтем или плоским краем инструмента. Жилы должны быть прямыми и не перекрученными.
Разместите провода в нужном порядке согласно стандарту (T568B чаще всего): бело-оранжевый, оранжевый, бело-зелёный, синий, бело-синий, зелёный, бело-коричневый, коричневый. Убедитесь, что жилы лежат вровень, без перекосов.
Обрежьте провода под один уровень, оставив длину около 12–13 мм от начала изоляции. Используйте острые кусачки или ножницы, чтобы получить ровный срез. Не допускайте деформации жил в процессе обрезки.
Проверьте, чтобы каждая жила оставалась целой, без надрывов или оголённых участков. Только после этого можно переходить к установке штекера RJ-45.
Как правильно зачистить провода без повреждений
Неправильная зачистка витой пары может привести к ухудшению сигнала и повреждению жил. Чтобы этого избежать, следуйте пошаговой инструкции:
- Используйте стриппер или нож с острым лезвием. Канцелярские ножи подходят, но требуются уверенные движения и контроль глубины реза.
- Зажмите кабель на расстоянии 3–4 см от его конца. Именно столько нужно зачистить для правильной установки коннектора RJ-45.
- Слегка надрежьте внешнюю оболочку по кругу, избегая сильного нажима. Цель – надрезать только оболочку, не задевая изоляцию жил.
- Поверните кабель в руках, чтобы надрез равномерно охватил весь диаметр, затем аккуратно снимите изоляцию, сдвигая её вдоль провода.
- Удалите пластиковый разделитель (если он есть) и нити, придающие жёсткость кабелю. Обрежьте их вплотную к краю оболочки.
Перед расплетанием жил:
- Убедитесь, что изоляция каждой жилы цела. Повреждения приводят к ослаблению контакта и помехам.
- Если есть надрезы или заломы, обрежьте кабель и повторите зачистку заново – не стоит монтировать дефектные участки.
Жилы после зачистки должны быть ровными, без перекручивания и изломов. Это обеспечит правильное выравнивание перед обжимом и надёжное соединение.
Укладка проводов по цветам в коннектор
Для правильной работы интернет-кабеля важно строго соблюдать последовательность проводов по цветам при их укладке в RJ-45 коннектор. Используются два стандарта: T568A и T568B. Чаще применяется T568B, который обеспечивает совместимость с большинством сетевых устройств.
- Отрежьте примерно 2,5 см внешней оболочки кабеля, чтобы обнажить 8 жил.
- Разделите пары проводов и распрямите их по цветам, убрав перекручивание:
- Белый-оранжевый
- Оранжевый
- Белый-зеленый
- Синий
- Белый-синий
- Зеленый
- Белый-коричневый
- Коричневый
- Удерживая провода в указанном порядке, выровняйте их концы на одном уровне, чтобы они не были разной длины.
- Провода плотно заправьте в коннектор так, чтобы каждый провод вошел в соответствующий контакт. Следите, чтобы внешняя оболочка кабеля также заходила в коннектор на 5-7 мм для фиксации.
- Перед обжимом проверьте, что цветовая последовательность видна через прозрачный корпус коннектора и не нарушена.
- Обжимайте коннектор специальным инструментом до щелчка, чтобы контакты надежно прокололи изоляцию проводов.
Нарушение цветового порядка приводит к потере связи или снижению скорости передачи данных. Для создания кроссового кабеля одну сторону собирают по T568A, другую – по T568B. Важно не менять последовательность на одной стороне.
Обжим штекера с помощью кримпера: пошагово
Шаг 1. Срежьте внешний защитный слой кабеля на 3–4 см, аккуратно не повреждая внутренние жилы.
Шаг 2. Разделите и распрямите 8 жил по стандарту T568B или T568A, выдерживая правильный порядок цветов.
Шаг 3. Обрежьте жилы ровно под углом 90°, оставляя длину около 1.5 см от края оплетки.
Шаг 4. Вставьте жилы в прозрачный пластиковый корпус штекера до упора, следя, чтобы каждая жила заняла свое место и дошла до контактов.

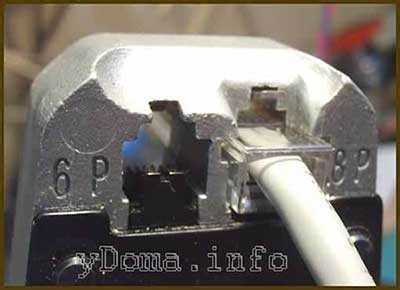

Шаг 5. Поместите штекер с кабелем в гнездо кримпера, ориентируя его согласно инструкции инструмента.
Шаг 6. Сильно сожмите ручки кримпера до щелчка или полного сжатия, обеспечивая надежное прижатие контактов к жилам.

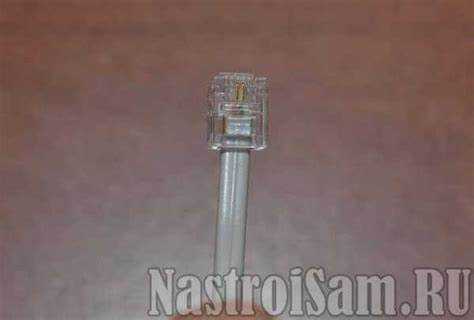

Шаг 7. Проверьте качество обжима – жилы не должны болтаться, а корпус штекера не должен иметь видимых повреждений.
Совет: Используйте кримпер с функцией обрезки и зачистки для повышения точности и сокращения времени работы.
Проверка работоспособности кабеля после замены штекера
После установки нового штекера необходимо проверить целостность и правильность подключения проводов. Для этого рекомендуется использовать кабельный тестер с функцией определения короткого замыкания, обрыва и перекрестных соединений. Подключите оба конца кабеля к тестеру и запустите проверку. Все индикаторы должны загораться согласно стандарту T568A или T568B, выбранному при обжиме.
Если тестер отсутствует, можно проверить кабель на компьютере или маршрутизаторе. Подключите кабель и убедитесь, что индикатор сетевого порта горит стабильно без миганий, характерных для ошибок. При отсутствии подключения следует проверить порядок проводов внутри штекера и повторно провести обжим.
Дополнительно можно использовать мультиметр в режиме прозвонки. Прозвоните соответствующие контакты штекера с другого конца кабеля, ориентируясь на схему распиновки. Каждый контакт должен иметь минимальное сопротивление, близкое к нулю, и не должно быть замыканий между соседними жилами.
При обнаружении неисправностей повторите зачистку жил и обжим, обращая внимание на плотность фиксации проводов в контактах штекера и отсутствие повреждений изоляции. Только после прохождения всех проверок кабель можно считать полностью готовым к эксплуатации.
Вопрос-ответ:
Как понять, что штекер на интернет-кабеле нужно заменить?
Если связь становится нестабильной, скорость падает или соединение часто прерывается, это может указывать на повреждение штекера. Визуально стоит проверить, нет ли трещин, изломов или деформаций на разъёме, а также состояние проводов внутри.
Какие инструменты понадобятся для замены штекера на интернет-кабеле?
Для работы обычно требуется обжимной инструмент (кримпер), нож для зачистки проводов и новый штекер подходящего типа (например, RJ45). Иногда полезна плоская отвертка или пинцет для более точной работы с проводами.
Как правильно располагать жилы внутри штекера при замене?
Жилы нужно располагать в определённом порядке, соответствующем стандарту проводки. Чаще всего используется схема T568B, где цвета идут в таком порядке: бело-оранжевый, оранжевый, бело-зелёный, синий, бело-синий, зелёный, бело-коричневый, коричневый. Важно расправить провода ровно и не перепутать их местами перед обжимом.
Можно ли заменить штекер на кабеле без специального инструмента?
Теоретически, можно попытаться вручную вставить провода в новый разъём, но без обжимного инструмента соединение будет ненадёжным и быстро выйдет из строя. Инструмент нужен для плотного прижима контактов к жилам, чтобы обеспечить стабильную передачу сигнала.
Как проверить работоспособность кабеля после замены штекера?
После замены стоит подключить кабель к компьютеру или роутеру и проверить наличие интернета. Для более точной диагностики можно использовать специальный тестер для витой пары, который покажет, правильно ли выполнена обжимка и нет ли обрывов или коротких замыканий внутри кабеля.
