Отмостка – это важный элемент защиты фундамента от проникновения воды. Для её эффективной работы ширина обычно выбирается в пределах 0,6–1,0 метра, с уклоном от дома не менее 3% (30 мм на каждый метр длины). Такой уклон обеспечивает быстрое отведение дождевой и талой воды от стен и фундамента.
При расчёте отмостки учитывают тип грунта: на глинистых почвах рекомендуется увеличивать ширину до 1 метра, чтобы предотвратить вспучивание и разрушение основания. На песчаных грунтах достаточно 0,6–0,8 метра. Толщина слоя бетонной отмостки варьируется от 8 до 12 см, при этом нижний слой должен быть из щебня или песка для равномерного распределения нагрузки и предотвращения деформаций.
При проектировании важно учитывать не только размеры, но и материал. Оптимальный вариант – бетон с водоотталкивающей добавкой, устойчивый к морозам и механическим воздействиям. Если планируется покрытие плиткой или асфальтом, базовая бетонная основа должна быть спроектирована с запасом прочности и толщины минимум 10 см.
Определение ширины отмостки в зависимости от типа грунта
Ширина отмостки напрямую связана с типом грунта, на котором построен дом. На глинистых и суглинистых почвах, склонных к сильному пучению при замерзании, отмостку следует делать шириной не менее 1 метра. Такая ширина обеспечивает эффективный отвод воды и снижает давление на фундамент.
Для песчаных и супесчаных грунтов, которые обладают хорошей дренажной способностью, достаточно отмостки шириной 70–80 см. Эти грунты меньше подвержены вспучиванию, поэтому чрезмерное увеличение ширины нецелесообразно.
На скальных и каменистых грунтах ширина отмостки может составлять 60–70 см, так как данные почвы минимально пропускают воду и не изменяют объем при температурных колебаниях.
В случае неоднородных грунтов с чередованием слоев разной плотности ширина отмостки рассчитывается исходя из наиболее подверженного вспучиванию слоя, увеличивая стандартные значения на 10–15 см с каждой стороны.
При расположении дома на уклоне рекомендуется увеличить ширину отмостки до 1,2 метра с нижней стороны для дополнительного отвода осадков и защиты фундамента от размыва.
Расчет необходимого уклона для отвода воды от фундамента
Оптимальный уклон отмостки должен составлять 3–5%, то есть на каждый метр длины отмостки высота снижения поверхности должна быть от 3 до 5 см. Такой уклон обеспечивает эффективный сток дождевой и талой воды, препятствуя ее задержке у основания фундамента.
Минимальный уклон в 3% допустим при хорошо дренированной почве и наличии дополнительных систем отвода воды. В условиях плотной глинистой почвы или плохого дренажа рекомендуется увеличивать уклон до 5%.
При расчете уклона важно учитывать ширину отмостки. Например, для отмостки шириной 1 метр при уклоне 3% верхний край должен находиться на 3 см выше края, прилегающего к дому.
Чтобы избежать накопления воды, поверхность отмостки не должна иметь впадин и ровно повторять заданный уклон. Рекомендуется проверять уровень с помощью строительного инструмента на нескольких участках по длине отмостки.
При укладке отмостки с уклоном свыше 5% возрастает риск эрозии поверхности и оседания материалов. В этом случае необходимы укрепляющие меры, например, использование геотекстиля или армирующей сетки.
Выбор глубины отмостки с учетом климатических условий
Глубина отмостки напрямую зависит от глубины промерзания грунта в конкретном регионе. Для предотвращения деформаций и разрушений фундаментной части здания отмостка должна находиться ниже этой границы минимум на 10–15 см.
В регионах с глубиной промерзания до 0,8 м минимальная глубина отмостки составляет 0,9–1,0 м. В средней полосе России, где промерзание достигает 1,2–1,5 м, рекомендуется отмостка с заглублением 1,3–1,6 м. В северных регионах с промерзанием свыше 1,5 м – не менее 1,7 м.
Кроме глубины, необходимо учитывать тип грунта. Песчаные и хорошо дренируемые грунты требуют меньшего заглубления, так как вода быстро уходит. Глинистые и пучинистые грунты нуждаются в большей глубине и дополнительной гидроизоляции.
Для зон с сезонным подтоплением или высоким уровнем грунтовых вод допускается увеличение глубины отмостки и устройство дренажных систем, чтобы избежать накопления влаги у фундамента.
В условиях жаркого климата глубина рассчитывается меньше, но важно обеспечить достаточный отвод воды от дома, чтобы не ослаблять основание из-за длительного увлажнения.
Подводя итог, глубина отмостки должна превышать глубину промерзания грунта с запасом не менее 10–15 см, учитывая тип грунта и уровень грунтовых вод для сохранения целостности и долговечности фундамента.

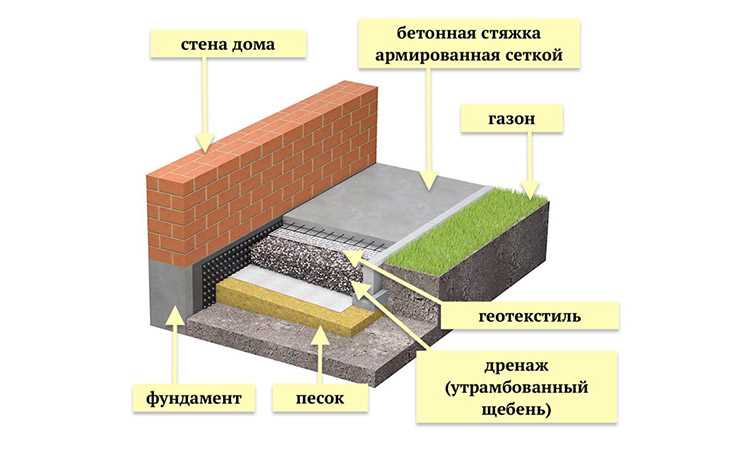

Определение толщины слоя бетонной или песчано-гравийной подушки
Толщина песчано-гравийной подушки под отмостку зависит от типа грунта и нагрузок на конструкцию. Для плотных и устойчивых грунтов достаточно слоя 10–15 см. На слабых, глинистых или пучинистых почвах подушка увеличивается до 20–30 см, чтобы предотвратить деформации.
Если используется бетонная подушка, её толщина варьируется от 7 до 10 см при условии армирования стальной сеткой или арматурой диаметром 6–8 мм. Бетонный слой должен иметь класс не ниже В15 (М200) для обеспечения прочности и морозостойкости.
На участках с высоким уровнем грунтовых вод толщину подушки увеличивают на 5–10 см, а также предусматривают дренаж для снижения влагонакопления под отмосткой.
При расчёте толщины важно учитывать уклон отмостки – минимально 3%, чтобы обеспечить эффективный сток воды и снизить риск промерзания и разрушения подушки.
Расчет объема материалов для заливки отмостки
Для точного расчета объема бетона необходимо определить площадь и толщину отмостки. Обычно ширина отмостки составляет 0,8–1,2 метра, а толщина – от 0,1 до 0,15 метра.
- Измерьте периметр дома (P) в метрах.
- Определите ширину отмостки (W) в метрах.
- Выберите толщину слоя (T) в метрах.
Объем бетона (V) рассчитывается по формуле:
V = P × W × T
Например, если периметр дома 30 м, ширина отмостки 1 м, толщина 0,12 м, то объем составит 30 × 1 × 0,12 = 3,6 м³.
Для подготовки раствора потребуется:
- Цемент – около 300 кг на 1 м³ бетона марки М200.
- Песок – примерно 700 кг на 1 м³.
- Щебень – около 1100 кг на 1 м³.
- Вода – примерно 180 литров на 1 м³.
Учитывайте запас материалов 5–10% на возможные потери и неровности основания.
При использовании готового бетонного микса достаточно умножить рассчитанный объем на коэффициент запаса и заказать необходимое количество.
Особенности учета прилегающих коммуникаций при планировании отмостки
При проектировании отмостки важно учитывать расположение и типы коммуникаций: водопровод, канализация, электрические кабели, газопровод и системы дренажа. Отмостка должна обеспечивать доступ к точкам обслуживания коммуникаций, не создавая препятствий для ремонта или замены.
Расстояние до коммуникаций. Минимальное расстояние от края отмостки до наружных трубопроводов и кабелей должно быть не менее 0,5 м. Это позволит избежать повреждений при устройстве отмостки и обеспечит возможность проведения ремонтных работ без демонтажа покрытия.
Глубина заложения. Если коммуникации проходят близко к поверхности, необходимо предусмотреть защитный слой из геотекстиля и песка толщиной не менее 10 см для предотвращения механических повреждений и давления отмостки.
Дренажные системы. При наличии дренажных труб или лотков отмостку следует проектировать с уклоном в сторону дренажа не менее 2%, чтобы вода не скапливалась и не создавалась дополнительная нагрузка на коммуникации.
Газовые и электрические коммуникации. По нормам СНиП, при пересечении с отмосткой газопровод и кабели должны быть защищены специальными колодцами или кабельными каналами. Это повышает безопасность и позволяет избежать аварийных ситуаций.
Учет особенностей коммуникаций снижает риск повреждений, упрощает эксплуатацию и продлевает срок службы отмостки.
Как правильно разместить дренажные элементы в конструкции отмостки
Для эффективного отвода воды из конструкции отмостки дренажные элементы располагают с учетом уклона и гидрогеологических условий участка.
- Укладка дренажной трубы. Трубу из перфорированного ПВХ диаметром 100–150 мм размещают по периметру дома на глубине 20–30 см от поверхности основания отмостки.
- Уклон трубопровода. Минимальный уклон для самотечного дренажа – 1–2 %, что обеспечивает стабильный отвод воды к накопителям или ливневой канализации.
- Обсыпка дренажных труб. Для фильтрации и предотвращения засорения труба окружена слоем гравия фракции 10–20 мм толщиной не менее 15 см.
- Использование геотекстиля. Между грунтом и гравием укладывают геотекстиль, который препятствует попаданию мелких частиц в дренаж и сохраняет проницаемость слоя.
- Размещение смотровых колодцев. Через каждые 10–15 метров устанавливают смотровые колодцы для контроля состояния дренажа и очистки системы при необходимости.
- Защита от замерзания. В районах с холодным климатом дренаж укладывают ниже глубины промерзания грунта или с теплоизоляцией, чтобы избежать повреждений и нарушений работы.
При соблюдении этих требований дренажные элементы обеспечивают долговременную защиту фундамента от влаги и предотвращают образование луж на поверхности отмостки.
Проверка соответствия расчетов требованиям строительных норм и правил
Минимальная ширина отмостки согласно СП 22.13330.2016 должна составлять не менее 0,7 м. При наличии карнизов или свесов кровли ширина увеличивается до значения, превышающего выступ на 20 см. Если вблизи здания расположен цокольный дренаж, ширину отмостки рекомендуется довести до 1 м и более.
Уклон отмостки в соответствии с п. 5.6 СНиП 2.02.01-83 должен составлять 1–10 %, в зависимости от материала покрытия. Для бетонных и асфальтовых поверхностей достаточно уклона 1,5–3 %. Для глинистых и щебенчатых отмосток – 4–6 % для ускоренного отвода воды.
Толщина отмостки определяется нагрузкой и типом основания. Согласно СП 82.13330.2016, минимальная толщина бетонной отмостки – 70 мм, с обязательным армированием сварной сеткой с ячейкой 100×100 мм из проволоки диаметром не менее 4 мм. Под бетонной плитой необходим песчано-гравийный слой толщиной от 10 см, утрамбованный послойно с контролем плотности (коэффициент уплотнения не менее 0,95 по Приложению Г СП 45.13330.2012).
Расстояние между деформационными швами в бетонной отмостке – не более 2 м. Укладка швов обязательна для предотвращения растрескивания при сезонных колебаниях температуры. Глубина заложения отмостки должна быть выше глубины сезонного промерзания на 15–20 см, если отмостка выполняется как утеплённая конструкция.
Наличие водоотводящих элементов – лотков, канав или труб – обязательно при устройстве отмостки на участках с уклоном рельефа. Расчёт гидравлического уклона и пропускной способности должен соответствовать требованиям СП 31.13330.2012.
