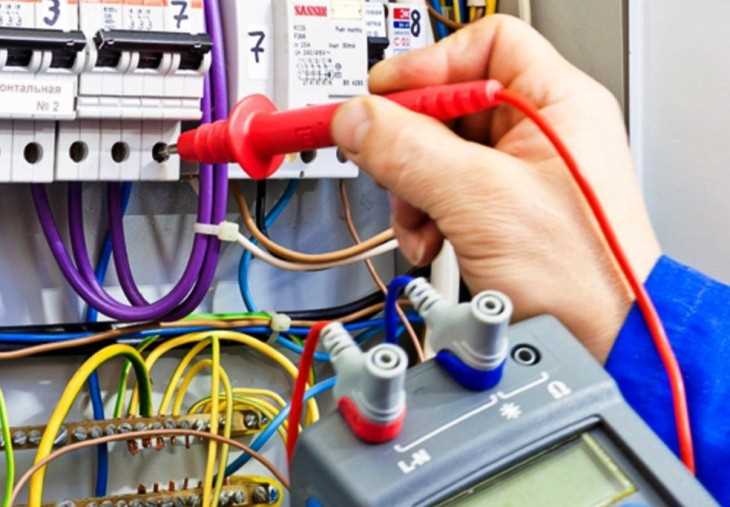

Проверка сопротивления изоляции электрического двигателя – важный этап диагностики, позволяющий выявить дефекты обмоток до возникновения серьезных повреждений. Для точного измерения применяется мегаомметр, способный создавать высокое постоянное напряжение и регистрировать сопротивление в мегомах.
Оптимальное напряжение тестирования выбирается исходя из номинального напряжения двигателя: обычно 500 В для двигателей мощностью до 5 кВт и 1000 В – для более мощных. Перед измерением необходимо отключить двигатель от сети и заземлить корпус для безопасности.
Результат считается удовлетворительным, если сопротивление изоляции превышает 1 МОм для новых и исправных двигателей. Падение ниже 0,5 МОм указывает на наличие влаги, загрязнений или повреждений изоляционного слоя, что требует дополнительной очистки и ремонта.
Подготовка двигателя к измерению сопротивления изоляции
Перед началом измерения отключите двигатель от источника питания и заземлите корпус. Полностью снимите все крышки и панели, обеспечивающие доступ к обмоткам. Проверьте, что обмотки сухие и очищены от пыли, масла и других загрязнений, влияющих на результаты.
Температура двигателя должна быть в пределах 15–40 °C. Измерения при более низких или высоких температурах требуют поправок в расчётах или предварительной стабилизации температуры.
Убедитесь, что все измерительные кабели исправны и имеют достаточную длину для безопасного подключения. Используйте щупы с изоляцией, соответствующей максимальному испытательному напряжению мегомметра.
Запрещается выполнять измерения при влажной или мокрой обмотке, а также при наличии конденсата внутри двигателя.

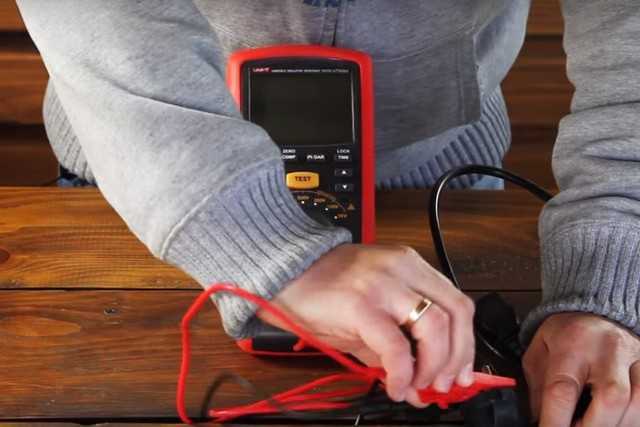

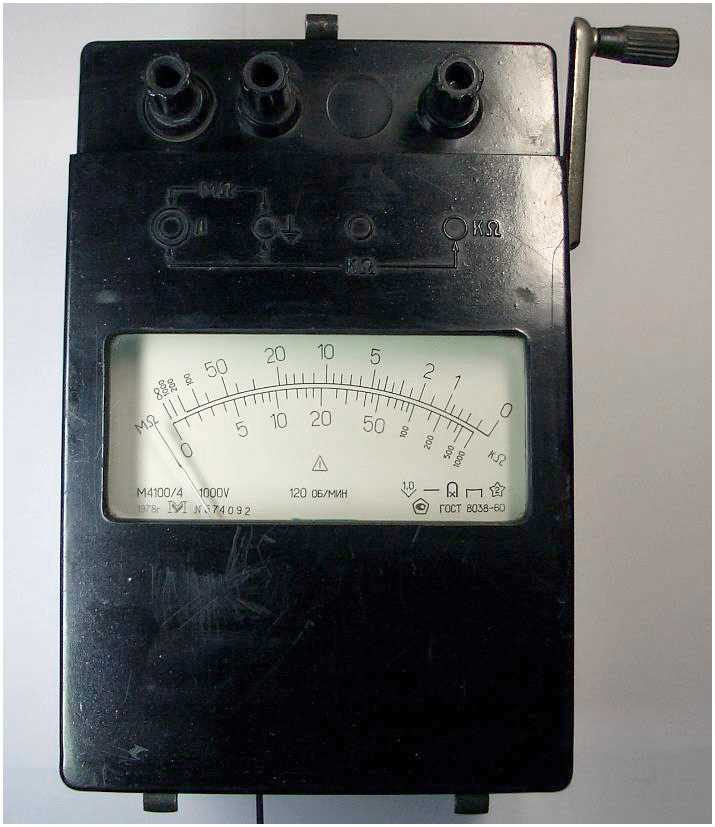

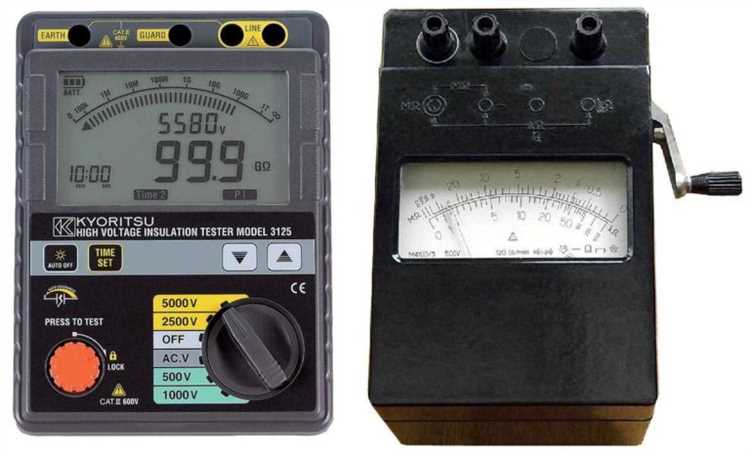

Выбор мегаомметра и настройка параметров для проверки изоляции
Диапазон измерения должен покрывать сопротивления от 0,1 МОм до нескольких тысяч МОм, так как изоляция в исправном состоянии часто показывает значения выше 1 МОм. Важно, чтобы прибор обеспечивал стабильное поддержание напряжения во время теста, чтобы избежать искажения результатов.
Настройка параметров включает выбор тестового напряжения, времени измерения и режима работы. Время выдержки при подаче напряжения должно быть не менее 60 секунд, чтобы зафиксировать стабилизацию сопротивления изоляции и исключить влияние зарядных токов. Некоторые мегаомметры оснащены функцией автоматического отсчёта минимального и максимального значения за период теста, что помогает объективно оценить состояние изоляции.
Перед началом измерений важно убедиться в правильном подключении щупов: один к обмотке двигателя, другой – на корпус или землю. Мегаомметр должен быть откалиброван согласно рекомендациям производителя, а аккумулятор или источник питания обеспечивать стабильное напряжение без просадок.
Для проверки изоляции электродвигателей часто применяется режим с подачей импульсного напряжения, что позволяет выявить скрытые дефекты. В этом случае выбирают приборы с возможностью настройки длительности импульса и паузы между ними.
Итог: выбор мегаомметра с соответствующим максимальным тестовым напряжением, широким диапазоном измерений и стабильной подачей напряжения, а также правильная установка времени измерения и подключение обеспечивают достоверную оценку состояния изоляции двигателя.
Методика подключения мегаомметра к обмоткам двигателя
Убедитесь, что соединения зафиксированы прочно и надежно, во избежание проскальзывания или нестабильного контакта во время измерения. Используйте специально предназначенные зажимы или щупы с пружинным механизмом.
Запрещается проводить измерения при влажной или загрязненной поверхности обмоток, а также при наличии конденсата на корпусе. В таких случаях перед измерением проведите просушку и очистку.
Данные рекомендации обеспечивают корректные и повторяемые результаты измерений сопротивления изоляции мегаомметром, исключая влияние внешних факторов и ошибок подключения.
Пошаговая инструкция проведения измерения сопротивления изоляции
1. Отключите двигатель от электросети и убедитесь в полном отсутствии напряжения на клеммах. Проверьте исправность заземления мегаомметра.
4. Выберите тестовое напряжение, соответствующее номинальному напряжению двигателя: обычно 500 В для двигателей до 1000 В и 1000 В для более мощных.
5. Включите мегаомметр и выдержите подачу напряжения в течение 1 минуты для стабилизации показаний.
6. Зафиксируйте значение сопротивления на шкале или цифровом дисплее. Повторите измерение для всех обмоток поочередно.
7. Сравните полученные результаты с нормативными значениями: сопротивление изоляции должно быть не менее 1 МОм, а для новых двигателей – выше 10 МОм.
Анализ результатов измерения и выявление неисправностей
Измеренное значение сопротивления изоляции должно соответствовать нормативным требованиям конкретного двигателя и условиям эксплуатации. Для двигателей низковольтных установок минимально допустимое сопротивление изоляции обычно не менее 1 МОм, а для высоковольтных – от 10 МОм и выше.
- Если сопротивление изоляции ниже нормативного значения, это свидетельствует о загрязнении, увлажнении или повреждении изоляционного слоя.
- Падение сопротивления ниже 0,5 МОм указывает на необходимость немедленного отключения оборудования и проведения детального осмотра.
- Стабильное значение сопротивления выше 100 МОм считается нормой и свидетельствует о хорошем состоянии изоляции.
Для выявления конкретных неисправностей при низком сопротивлении изоляции рекомендуются следующие действия:
- Проверка наличия влаги – проводят сушку обмоток и повторное измерение после стабилизации температуры.
- Использование локальных методов диагностики, таких как измерение сопротивления между фазами и между каждой фазой и корпусом, для определения локализации дефекта.
Если измерения показывают снижение сопротивления изоляции с увеличением времени теста (например, за 1 минуту), это может указывать на поверхностное загрязнение. В случае, когда сопротивление не растет или уменьшается, возможно проникновение влаги или внутренняя пробойная зона.
Периодические измерения с использованием мегаомметра должны фиксироваться и сравниваться с предыдущими данными. Тенденция к снижению сопротивления на 20% и более за цикл эксплуатации – повод для планирования ремонтных работ.
Меры безопасности при работе с мегаомметром и двигателем
Перед началом измерений необходимо полностью отключить двигатель от сети и убедиться в отсутствии остаточного напряжения на клеммах. Для этого используйте тестер напряжения или индикаторную отвертку.
Заземление корпуса двигателя должно быть проверено и надёжно подключено во избежание поражения током при случайном пробое изоляции.
Подключение мегаомметра проводится только после отключения питания. Запрещено включать двигатель или оборудование во время измерений, чтобы избежать неправильных показаний и риска электрического удара.
Температурные условия влияют на результат измерения. Изоляция должна быть сухой и температура окружающей среды – в пределах от +10 до +40 °C. Не производите измерения в сырых или запылённых помещениях без дополнительной защиты.
Использование средств индивидуальной защиты – обязательное требование: диэлектрические перчатки, резиновые коврики и защитные очки. Все контакты и клеммы должны быть доступны и надежно закреплены, чтобы избежать случайных касаний.
После завершения измерений необходимо разрядить оставшееся на изоляции напряжение. Для этого подключите к клеммам двигателя заземлённый проводник на 1–2 минуты.
Категорически запрещается выполнять измерения мегаомметром на работающем двигателе или с подключенным к сети оборудованием. Нарушение этого правила может привести к повреждению прибора и травмам.
Регулярно проверяйте исправность мегаомметра, обращая внимание на изоляцию кабелей и целостность корпуса, чтобы избежать ложных показаний и опасных ситуаций.
Вопрос-ответ:
Как правильно подготовить двигатель перед измерением сопротивления изоляции мегаомметром?
Перед проведением измерения необходимо отключить двигатель от сети и полностью снять все подключения к обмоткам, чтобы исключить влияние других элементов на результат. Важно очистить поверхности изоляции от загрязнений и влаги, так как это может повлиять на точность замера. Также рекомендуется выдержать двигатель в сухом помещении, если он недавно эксплуатировался во влажных условиях.
Какие нормы сопротивления изоляции считаются допустимыми для электродвигателей разного напряжения?
Допустимые значения зависят от типа и напряжения двигателя. Для двигателей с напряжением до 1000 В минимальное сопротивление обычно должно быть не менее 1 МОм. Для более высоковольтных установок этот показатель увеличивается до нескольких МОм. Точные нормативы можно найти в технической документации конкретного оборудования или в отраслевых стандартах.
Почему результат измерения сопротивления изоляции мегаомметром может быть ниже ожидаемого?
Снижение показателей может быть вызвано несколькими факторами: попаданием влаги в обмотки, загрязнением поверхности изоляционного материала, механическими повреждениями или старением изоляции. Также неправильно выполненные подключения и недостаточная подготовка двигателя к измерению могут привести к заниженным значениям. Важно внимательно проверить условия проведения замера и состояние оборудования перед повторным тестированием.
Как часто необходимо проводить измерения сопротивления изоляции в электродвигателях?
Рекомендуется проводить проверку перед вводом двигателя в эксплуатацию, а затем периодически в процессе технического обслуживания. Для промышленного оборудования оптимальная периодичность составляет один раз в 6-12 месяцев, но в зависимости от условий эксплуатации и режима работы интервалы могут корректироваться. Регулярный контроль помогает своевременно выявить ухудшение изоляции и предотвратить аварийные ситуации.
