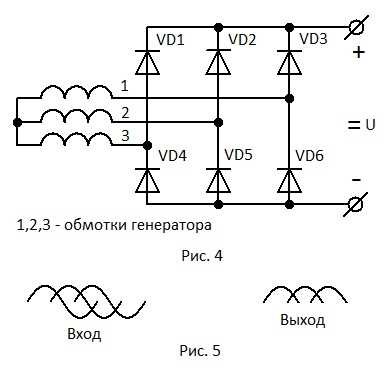

Диодный мост в автомобиле выполняет ключевую функцию – преобразует переменный ток генератора в постоянный, обеспечивая стабильную работу электрической системы. При выходе из строя даже одного диода начинается цепная реакция сбоев: падает напряжение, разряжается аккумулятор, возникают проблемы с запуском двигателя и нестабильная работа электрооборудования.
Первый специфический признак – снижение напряжения на клеммах аккумулятора при работающем двигателе. Если оно ниже 13,5 В, стоит подозревать пробой диодов. Второй характерный симптом – нагрев генератора даже при малой нагрузке. Это свидетельствует о паразитных токах из-за пробоя или утечки через неисправный диод.
Еще один критичный сигнал – гул или свист генератора при нормальной натяжке ремня. Он возникает из-за асимметрии токов, когда один или несколько диодов не проводят ток в нужном направлении. Также обращайте внимание на вспышки контрольной лампы аккумулятора на панели приборов – особенно при увеличении оборотов двигателя.
Для подтверждения неисправности важно измерить переменную составляющую напряжения на выходе генератора. Если осциллограф или мультиметр фиксируют пульсации свыше 0,3 В, требуется срочная проверка диодного моста. Игнорирование этих симптомов может привести к выходу из строя не только генератора, но и других узлов электросистемы.
Как определить пробой диодов по напряжению аккумулятора
Пробой диодов в выпрямительном блоке генератора напрямую влияет на параметры бортового напряжения. При выключенном двигателе аккумулятор должен выдавать стабильные 12,4–12,7 В. Значения ниже 12 В без видимой причины могут указывать на утечку тока через повреждённый диод.
После запуска двигателя исправная система заряда обеспечивает напряжение 13,8–14,5 В. Если при работающем двигателе напряжение остаётся в пределах 12–12,6 В, генератор не выполняет функцию заряда – возможен пробой одного или нескольких диодов. Это приводит к потере одного из плеч выпрямителя и снижению выходного напряжения.
Если при замере мультиметром напряжение плавает или заметны скачки от 13 В до 15 В, это может быть следствием нестабильной работы из-за частичного пробоя. В таком случае диод может «пробивать» при росте температуры или изменении частоты вращения.
Для дополнительной проверки отключают плюсовую клемму аккумулятора при выключенном зажигании. Подключив мультиметр в режиме амперметра между клеммой и проводом, фиксируют ток утечки. Если он превышает 70–100 мА и снижается при снятии клеммы с генератора – пробит диод.
Прерывистая работа электросистемы при включении фар и обогрева
Если при включении фар и заднего обогрева наблюдаются скачки напряжения, мерцание света или самопроизвольное отключение отдельных потребителей, это может указывать на деградацию диодного моста генератора. Под нагрузкой напряжение в системе падает ниже 12 В, особенно при оборотах холостого хода. Это приводит к сбоям в работе ЭБУ, вентиляторов и отопителя.
Причина: один или несколько диодов не справляются с выпрямлением тока, образуется асимметричная форма выходного сигнала. В результате генератор теряет способность стабильно обеспечивать сеть энергией при возросшем потреблении.
Проверка: измерьте напряжение на аккумуляторе при включении фар, вентилятора и обогрева заднего стекла. Если оно падает ниже 13 В и наблюдаются резкие колебания, требуется диагностика выпрямительного блока.
Рекомендация: замену диодного моста проводить с одновременной проверкой обмоток статора. Неисправные диоды часто перегреваются, вызывая вторичные повреждения. Используйте только оригинальные комплектующие или качественные аналоги с тепловым запасом по току не менее 35 А.
Влияние неисправного диодного моста на зарядку аккумулятора
Диодный мост преобразует переменный ток генератора в постоянный. При выходе из строя одного или нескольких диодов напряжение на выходе становится нестабильным. Это приводит к недозаряду или перезаряду аккумулятора.
Недозаряд возникает, когда пробит один из выпрямительных диодов. Напряжение бортовой сети в этом случае падает ниже 13,5 В. Аккумулятор не восполняет потерянный заряд, быстро теряет емкость, особенно зимой. Стартер с трудом проворачивает двигатель, приборы тускло светят, система впрыска работает нестабильно.
Перезаряд – следствие пробоя диодов с утечкой тока в обратном направлении. Напряжение в сети превышает 14,8 В. Это ускоряет испарение электролита, разрушает пластины, вызывает закипание аккумулятора и снижение срока службы.
Типичный симптом – напряжение на клеммах аккумулятора при работающем двигателе колеблется или не соответствует норме (13,8–14,4 В). Также возможен перегрев генератора из-за паразитных токов. Проверка состояния диодного моста осуществляется мультиметром в режиме прозвонки – диоды должны проводить ток только в одном направлении.
При выявлении неисправности необходима немедленная замена моста или всего выпрямительного блока. Продолжительная эксплуатация с поврежденным мостом приводит к деградации аккумулятора и сбоям в работе электрооборудования.
Как распознать перегрев генератора из-за диодного моста
Перегрев генератора, вызванный неисправным диодным мостом, сопровождается рядом специфических признаков, которые можно выявить без демонтажа узла. Игнорирование этих симптомов может привести к расплавлению обмоток статора и выходу генератора из строя.
- Запах гари под капотом после короткой поездки, особенно при работающем двигателе на холостом ходу. Это свидетельствует о перегреве силовых элементов внутри генератора.
- Нестабильная работа приборов освещения – фары могут заметно менять яркость при нагрузке, несмотря на исправный аккумулятор.
- Повышенное энергопотребление в покое: при выключенном зажигании и вытащенном ключе аккумулятор быстро теряет заряд. Это указывает на пробой одного или нескольких диодов, что вызывает утечку тока в обратном направлении.
- Температура корпуса генератора значительно выше температуры окружающих компонентов даже спустя 10–15 минут после отключения двигателя. Прикосновение к корпусу вызывает ощущение жара – признак внутреннего тепловыделения.
- Характерный свист или гул при работе генератора. Такие звуки появляются из-за чрезмерной нагрузки на подшипники, вызванной перегревом и деформацией внутренних элементов.
Для подтверждения перегрева, вызванного диодным мостом, используйте пирометр: температура корпуса генератора не должна превышать 80–90°C при нормальной нагрузке. Если показатель превышает 100°C – требуется проверка выпрямительного блока и замена повреждённых диодов.
Повышенный ток утечки при заглушенном двигателе
Один из характерных признаков неисправности диодного моста генератора – аномальный ток утечки после выключения зажигания. В исправной системе значение тока утечки не превышает 30–50 мА. При пробое диодов утечка может возрастать до 100 мА и выше, даже при полностью обесточенной бортовой сети.
Причина – прохождение тока через пробитый диод в обратном направлении, что позволяет напряжению аккумулятора частично стекать на обмотки генератора. Это вызывает постоянное потребление энергии даже при заглушенном двигателе и закрытом автомобиле.
Такое состояние ускоряет разряд аккумулятора, особенно за ночь или при длительной стоянке. Диагностика выполняется амперметром, включённым последовательно в разрыв минусовой клеммы. При значении свыше 70 мА при отсутствии активных потребителей (сигнализация, блоки комфорта) подозрение падает на диодный мост.

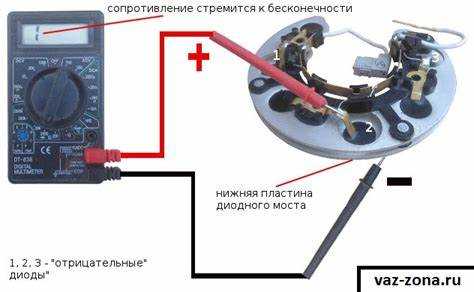

Диагностика диодного моста с помощью мультиметра
Для проверки диодного моста требуется цифровой мультиметр с функцией прозвонки или измерения сопротивления. Выключите питание и отсоедините мост от цепи. Установите мультиметр в режим «диод» или «прозвонка».
Проверяйте каждый из шести переходов диодов по отдельности. При прямом подключении щупов (плюс на анод, минус на катод) мультиметр должен показать падение напряжения в диапазоне 0,4–0,7 В. При обратном подключении значение должно быть «обрыв» или очень высокое сопротивление.
Если мультиметр показывает одинаковое низкое сопротивление в обоих направлениях или короткое замыкание (значение близко к 0 Ом), диод неисправен. Высокое сопротивление в обе стороны указывает на разрыв диода.
Повторите измерения для всех диодов, соблюдая последовательность проверки каждого из шести переходов. Важно, чтобы результаты соответствовали требованиям для каждого диода, иначе мост подлежит замене или ремонту.
Дополнительно проверьте корпус диодного моста на наличие трещин, нагара или коррозии, так как это может влиять на контакт и результаты измерений.
Появление постороннего шума от генератора при запуске двигателя
Посторонний шум при запуске двигателя часто свидетельствует о проблемах в диодном мосте генератора. Конкретно этот узел преобразует переменный ток в постоянный, и его неисправности вызывают нестабильность работы обмоток и подшипников.
- Характер шума: дребезжание, гул или треск, возникающие на момент прокрутки стартера и пропадающие после набора оборотов.
- Причина: пробой или короткое замыкание отдельных диодов приводит к пульсациям тока и увеличению нагрузки на ротор и статор, вызывая вибрации и шум.
- Дополнительно возможен перегрев генератора, что ускоряет износ подшипников и вызывает характерное скрежетание.
Рекомендации по диагностике и устранению:
- Проверить целостность диодного моста мультиметром в режиме проверки диодов – пробой выявляется при отсутствии обратного сопротивления.
- Измерить напряжение на выходе генератора при запуске двигателя – напряжение не должно опускаться ниже 12 В.
- Осмотреть подшипники на люфт и наличие износа, так как неисправный мост повышает нагрузку на них.
- При обнаружении дефектов заменить диодный мост полностью, так как ремонт отдельных элементов снижает надежность.
- После замены провести повторную проверку генератора на отсутствие посторонних шумов и стабильность напряжения.
Типичные ошибки при самостоятельной проверке диодного моста
Частая ошибка – проверка диодов без отключения диодного моста от цепи. Это приводит к ложным показаниям из-за параллельных токов через другие элементы. Для точного замера диоды должны быть полностью изолированы.
Неправильное использование мультиметра – измерение диодов в режиме сопротивления вместо режима проверки диодов приводит к некорректным результатам. Для проверки следует использовать режим проверки диодов с отображением падения напряжения около 0,5–0,7 В для кремниевых диодов.
Игнорирование направления проверки. Диодный мост состоит из четырёх диодов, каждый из которых имеет конкретную полярность. Измерения необходимо проводить в обоих направлениях: прямом и обратном. При прямом направлении падение напряжения должно быть в пределах нормы, при обратном – мультиметр должен показывать «обрыв» или очень высокое сопротивление.
Проверка диодов без прогрева моста. Некоторые неисправности проявляются только при рабочей температуре. Если мост холодный, могут быть пропущены термочувствительные повреждения.
Ошибка в оценке результата: короткое замыкание одного диода в мосте часто приводит к снижению общего сопротивления, что иногда принимается за исправность. Для точной диагностики рекомендуется проверять каждый диод отдельно после снятия моста.
Неправильное подключение щупов мультиметра – при проверке мостового выпрямителя необходимо соблюдать полярность щупов относительно диодов. Неверное подключение и попытка измерения на общий корпус дают ошибочные данные.
Вопрос-ответ:
Какие признаки указывают на сбой в работе диодного моста автомобиля?
Одним из заметных признаков является нестабильное напряжение на выходе генератора, что приводит к мерцанию или потере мощности в бортовой сети. Также может наблюдаться перегрев элементов под капотом, а аккумулятор быстро разряжается даже при исправном состоянии. Визуально иногда заметны следы оплавления или повреждения корпуса моста.
Почему двигатель может работать с перебоями при неисправном диодном мосте?
Диодный мост отвечает за выпрямление переменного тока в постоянный, необходимый для зарядки аккумулятора и питания электрооборудования. При сбое в его работе напряжение становится нестабильным, что приводит к перебоям в подаче энергии на системы зажигания и впрыска топлива. В результате двигатель может глохнуть или запускаться с трудом.
Как проверить диодный мост без специального оборудования?
Проверить работу диодного моста можно с помощью обычного мультиметра в режиме проверки диодов. Для этого нужно отключить мост от генератора, измерить сопротивление между его выводами в прямом и обратном направлении. Если прибор показывает короткое замыкание или отсутствие проводимости там, где должна быть, значит мост повреждён.
Что делать при обнаружении признаков неисправности диодного моста?
В первую очередь рекомендуется прекратить эксплуатацию автомобиля, чтобы избежать повреждения других компонентов электросистемы. Затем следует обратиться в специализированный сервис для диагностики и замены повреждённого модуля. Самостоятельный ремонт возможен только при наличии достаточного опыта и инструментов.
Можно ли использовать автомобиль с частично неисправным диодным мостом?
Эксплуатация машины с повреждённым мостом может привести к серьёзным проблемам в электросистеме и быстрому разряду аккумулятора. Это вызывает перебои в работе двигателя и может привести к остановке в неподходящий момент. Поэтому использование транспортного средства в таком состоянии не рекомендуется.
