Ошибки при подключении проводки могут привести к серьёзным последствиям, от коротких замыканий до пожаров. Одной из причин таких проблем является неправильная маркировка проводов, которая затрудняет идентификацию и подключение проводов в правильном порядке. Важно помнить, что грамотная пометка проводов – это не просто удобство, но и основа безопасности. В этой статье мы рассмотрим, как правильно маркировать провода, чтобы избежать ошибок и облегчить работу с электропроводкой.
Определение правильной схемы маркировки начинается с понимания, какие проводники должны быть выделены отдельно. Для этого важно выделить фазу, нейтраль и заземление. Важно, чтобы для каждого типа провода использовались уникальные метки. Например, фаза обычно маркируется цветом (красный, чёрный или коричневый), нейтраль – синим или голубым, а для заземления используется зелёно-жёлтый цвет. Такой подход помогает избежать случайного перепутывания проводников, особенно при работе с многожильными кабелями.
Использование дополнительных меток – это эффективный способ повышения точности. Помимо стандартных цветовых кодов, можно применять цифровые или буквенные идентификаторы для каждой группы проводов, особенно в сложных установках. Например, при монтаже распределительных щитов или в ситуациях, когда несколько проводов одного цвета могут быть соединены в одной точке, добавление цифр или букв (например, «L1», «L2», «N», «PE») значительно упростит процесс подключения и обслуживания системы.
Важным аспектом является крепление меток. Чтобы они не соскальзывали и не терялись со временем, используйте пластиковые или термоусадочные трубки, а также маркировочные кабельные клипсы. Также следует убедиться, что метки хорошо видны, особенно в местах, где проводка может быть скрыта или труднодоступна для осмотра.
Выбор материалов для маркировки проводов
Для эффективной маркировки проводов важно правильно выбрать материал, который обеспечит долговечность, видимость и устойчивость к внешним воздействиям. Вот основные факторы, которые следует учитывать при выборе материалов.
- Пластик (полиэтилен, ПВХ) – наиболее популярный выбор. Пластиковые этикетки устойчивы к воздействию влаги, химических веществ и высокой температуры. Подходят для большинства стандартных проводов, где не требуется специфическая защита от агрессивных условий.
- Нейлон – используется для маркировки проводов в сложных условиях, таких как высокие температуры или химически активные среды. Нейлон обладает высокой термостойкостью и стойкостью к ультрафиолету.
- Тканевые ярлыки – применяются в тех случаях, когда необходимо обеспечить дополнительную гибкость и прочность маркировки. Используются в производственных или строительных условиях, где проводка подвергается механическим нагрузкам.
- Металлические ярлыки – идеальны для долговременной маркировки проводов в условиях, где другие материалы могут быстро износиться. Подходят для агрессивных внешних факторов, таких как экстремальные температуры и воздействие химикатов.
При выборе материала также важно учитывать:
- Температурные условия – некоторые материалы могут расплавиться или потерять свои свойства при высоких температурах. Для электропроводки в местах с высокими температурами лучше использовать материалы с высокой термостойкостью, такие как нейлон или специальные термостойкие пластиковые пленки.
- Устойчивость к химическим воздействиям – в условиях, где проводка будет контактировать с агрессивными химическими веществами, рекомендуется выбирать материалы, устойчивые к данным воздействиям, например, полиэтилен или силикон.
- Влагозащищенность – если проводка находится в условиях повышенной влажности, следует использовать материалы, которые не поддаются воздействию воды, такие как пластиковые или нейлоновые ярлыки с водоотталкивающим покрытием.
- Механическая нагрузка – если провода подвергаются физическому воздействию, такие как изгибы, удары, то лучше использовать более жесткие и прочные материалы для маркировки, например, металл или специальный армированный пластик.
Учитывая эти характеристики, можно правильно выбрать материал, который обеспечит долговечную и надежную маркировку проводов, минимизируя риск ошибок при их подключении и обслуживании.
Основные методы нанесения маркировки на провода
Для эффективной и долговечной маркировки проводов используются различные методы. Все они имеют свои особенности, которые необходимо учитывать в зависимости от условий эксплуатации и типа проводки.
1. Термоусадочные трубки – один из самых популярных способов маркировки. Трубки из термопластика, которые сжимаются при нагреве, обеспечивают надежное закрепление этикетки на проводе. Такой метод подходит для работы в условиях повышенной влажности и механических повреждений. Маркировка может быть выполнена как на всей длине провода, так и на отдельных участках.
2. Нанесение этикеток с помощью принтера позволяет создать четкую и долговечную маркировку на проводах. Для этого используются специализированные принтеры, которые печатают на клеящихся лентах или бумажных ярлыках. Этикетки должны быть водо- и жаростойкими, чтобы не потерять свою читаемость в течение эксплуатации. Такой метод удобен при большом объеме работы и когда требуется нанести информацию на несколько проводов одновременно.
3. Маркировка с помощью жидкой краски часто применяется для постоянной маркировки в местах с жесткими условиями эксплуатации (высокая температура, механические воздействия). Для этого используются устойчивые к износу краски, которые наносятся кистью или специальным маркером. Этот способ идеален для быстрого и простого нанесения маркировки, но подходит для малых объемов.
4. Гравировка и лазерная маркировка применяются для долговечных решений, где требуется высокая точность и стойкость. Гравировка используется для металлических частей проводов и соединений, а лазерная маркировка наносится на поверхности с высокой точностью. Такой способ подходит для работы с высокотехнологичным оборудованием или в условиях, где необходима постоянная идентификация компонентов.
5. Цветовая маркировка представляет собой использование различных цветов для обозначения различных типов проводов. Этот метод особенно эффективен при проектировании электрических схем, где цвета дают визуальное представление о функции провода (например, фаза, ноль, земля). Цветовая маркировка должна быть стандартизирована и соответствовать установленным правилам безопасности.
Выбор метода маркировки зависит от многих факторов, таких как тип проводки, условия эксплуатации и требования безопасности. Правильный выбор поможет снизить риски ошибок при монтаже и эксплуатации электрической системы.
Как выбрать правильные цвета для пометки проводов
Выбор цвета для пометки проводов играет ключевую роль в предотвращении ошибок при монтаже и обслуживании электрических систем. Существуют стандартные практики, которые помогут обеспечить надежность и безопасность. Важно учитывать, что неправильная маркировка может привести к серьезным последствиям.
Для правильной цветовой маркировки принято использовать следующие рекомендации. В первую очередь, необходимо соблюдать требования национальных стандартов (например, ГОСТ или IEC). Основные цвета, используемые для пометки проводов, включают черный, красный, синий, зеленый, желтый и белый.
Черный цвет традиционно используется для фазы, особенно в однофазных системах. Он помогает легко идентифицировать провода, которые несут активное напряжение. Красный используется для второй фазы в трехфазных системах, что также позволяет избежать путаницы при подключении.
Синий цвет рекомендуется для нейтрали. Это помогает гарантировать, что проводник будет легко идентифицируем и не будет перепутан с фазой. Зеленый и желтый используются для заземления, причем в большинстве случаев используется комбинированный зеленый с желтыми полосами, что добавляет дополнительную визуальную подсказку о его назначении.
Для проводов, не относящихся к активным цепям (например, проводники связи, сигнальные линии), используется белый или серый цвет. Это помогает отделить их от проводов с высоким напряжением и снизить вероятность ошибочной замены или подключения.
В некоторых случаях важно учитывать особенности оборудования, где могут быть установлены дополнительные требования к цветовой маркировке. Например, в некоторых странах допускаются вариации в оттенках для разных типов цепей или категорий напряжения.
Наконец, стоит помнить о том, что выбранные цвета должны быть четкими и различимыми на фоне окружающих материалов. Особенно это важно в условиях низкой освещенности или при работе с длинными проводами, которые могут быть трудно различимы без яркой и контрастной маркировки.

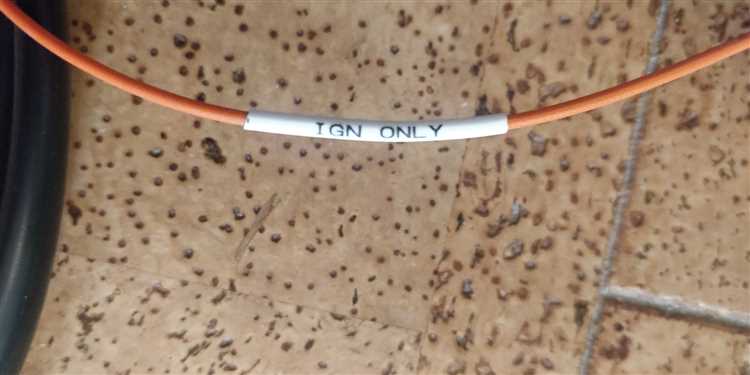

Использование термоусадочных трубок для маркировки
Для начала выберите трубки, соответствующие диаметру провода. Они должны сжиматься до нужного размера при нагревании, обеспечивая плотное прилегание и надежную фиксацию. На трубках можно наносить текстовую маркировку или цветовую индикацию, что помогает легко идентифицировать провода по назначению или типу соединения.
Для нанесения текста на термоусадочные трубки используйте принтеры, предназначенные для работы с термопластиком. Лучше всего подходят устройства, поддерживающие термотрансферную печать. Это гарантирует четкость и стойкость нанесенной информации. Также существует вариант нанесения маркировки с помощью специальных маркеров, но они могут стираться со временем.
Чтобы обеспечить долговечность маркировки, не забудьте правильно выбрать температурный режим для усадки трубки. Обычно термоусадочные трубки требуют температуры от 120 до 200 градусов Цельсия, в зависимости от материала. Убедитесь, что температура усадки не превышает предельных значений для изоляции проводов.
Кроме того, важно помнить о двух ключевых аспектах: трубки должны полностью покрывать область соединения провода, и не должны ограничивать гибкость кабеля после усадки. Для правильной установки используйте специализированные клеевые или термоусадочные соединители, чтобы предотвратить попадание влаги и коррозию.
Термоусадочные трубки особенно полезны при работе с многожильными проводами, где маркировка каждого кабеля критична для быстрого ремонта или замены компонентов. Выбор правильного типа трубки, особенно с учетом окружающих условий эксплуатации (влажность, температура), повысит надежность системы и упростит обслуживание.
Как обеспечить долговечность маркировки на проводах
Для долговечности маркировки важно учитывать несколько факторов, таких как тип используемых материалов, условия эксплуатации и методы нанесения меток.
Первое, на что следует обратить внимание, – это выбор подходящих этикеток или маркеров. Важно использовать термостойкие и устойчивые к химическим воздействиям материалы. Например, пластиковые этикетки с использованием термопластичной полиолефиновой пленки или этикетки из полипропилена обладают высокой устойчивостью к воздействию высоких температур, влаги и большинства химических веществ.
Рекомендуется использовать термотрансферные принтеры для печати на этикетках. Это обеспечивает высокое качество и четкость текста, а также предотвращает выцветание надписей со временем. Печать должна быть выполнена на термостойких лентах, которые не стираются при воздействии внешних факторов.
Нанесение маркировки должно происходить при оптимальных температурных условиях. Если этикетка наносится на провод в условиях низких температур, важно использовать клеящий состав, который не теряет свои свойства при заморозке. В случае с высокими температурами предпочтительнее использовать маркеры, которые не разрушаются при нагреве.
Для повышения долговечности маркировки важно учитывать физические нагрузки, которые могут воздействовать на проводку. При вибрациях или механических нагрузках рекомендуется использовать пластиковые хомуты для дополнительного удержания метки. Также важно, чтобы маркировка была защищена от механических повреждений, например, с помощью прозрачной изоляции.
Для оптимальной защиты от ультрафиолетового излучения и других внешних факторов стоит использовать специальные покрытия, например, ламинирование этикеток. Это предотвратит выцветание и разрушение надписей от солнечного света и других внешних воздействий.
При маркировке проводов в условиях высокой влажности, например, в помещениях с повышенной влажностью или наружных установках, лучше использовать влагостойкие материалы. Устойчивость к воде и низким температурам обеспечат долгосрочную сохранность маркировки даже при экстремальных условиях.
Как пометить провода в труднодоступных местах
При работе с проводкой в ограниченных пространствах, например, в стенах, под потолками или в технических коробах, важно учесть, что обычные методы маркировки могут не подойти из-за неудобного доступа. Поэтому стоит использовать специфические подходы.
Первое, что нужно учитывать – это использование гибких и прочных материалов для маркировки. Ленты и изоленты могут быть неудобны в таких местах, так как они легко могут соскользнуть или повреждаться. Лучше всего применять пластиковые или металлические маркеры, которые можно прикрепить непосредственно к проводу с помощью специального клея или небольших зажимов.
Для труднодоступных участков также идеально подходят маркировочные кольца. Эти кольца можно установить на проводах в местах, где они легче заметны, и они не занимают много места. Кольца могут быть изготовлены из разных материалов (пластик, металл, нейлон), и их легко наносить даже в ограниченных условиях.
Другим вариантом является использование цветных термоусадочных трубок. После того как трубка надевается на провод, она сужается и прочно закрепляется. Цветовая кодировка позволяет легко определить назначение провода. Такие трубки можно использовать в местах, где провода будут скрыты, но их необходимо будет быстро идентифицировать при дальнейшем обслуживании.
Если проводка расположена в местах, где невозможно закрепить метки визуально (например, в трубах или каналах), можно воспользоваться специальными радиочастотными метками или RFID-метками. Эти устройства позволяют отслеживать проводку с помощью соответствующего сканера, не требуя постоянного физического доступа.
Также полезным методом является применение кабельных ярлыков с QR-кодами. В отличие от обычных ярлыков, они содержат всю необходимую информацию о проводке, включая ее схему, и могут быть считаны с помощью мобильного устройства, даже если провод скрыт за стеной.
Наконец, рекомендуется использовать яркие или контрастные цвета для маркировки в труднодоступных местах. Чем ярче и заметнее маркировка, тем легче будет ее обнаружить при обслуживании или ремонте, особенно в темных или слабо освещенных участках.
Системы маркировки для разных типов проводов
Выбор правильной системы маркировки проводов зависит от типа проводки и условий эксплуатации. Существуют различные способы маркировки для каждого типа проводов: для силовых, слаботочных и коммутационных кабелей. Важно правильно выбрать метод, чтобы избежать ошибок в подключении и обеспечении безопасности.
Для силовых кабелей часто используется цветовая маркировка и числовые или буквенные индексы, указывающие на назначение и фазность проводов. В таких случаях рекомендуется использовать изоленты с яркими цветами (красный, синий, жёлтый) или термоусадочные трубки с нанесенными символами. Важно, чтобы маркировка была видна в местах возможного повреждения или в труднодоступных местах.
Для слаботочных проводов применяются более мелкие и точные методы маркировки, такие как самоклеящиеся пластиковые бирки, на которых указывается тип сигнала, его напряжение и направление потока данных. Такие системы обеспечивают высокую степень точности и не занимают много места, что особенно важно для компактных устройств и панелей.
Для мультимедийных проводов часто используют индикаторы, чтобы указать на направление передачи сигнала. Это могут быть, например, флуоресцентные наклейки или цветные маркеры, которые помогают при установке и обслуживании устройств. Важно, чтобы маркировка не мешала нормальной работе и была защищена от износа.
Для каждого типа проводов важно выбрать оптимальный способ маркировки, который будет соответствовать специфике работы и стандартам безопасности. Важно регулярно проверять целостность маркировки и обновлять ее при необходимости, особенно в условиях интенсивной эксплуатации и высоких температур.
Ошибки при маркировке проводов и как их избежать
Неправильная маркировка проводов – одна из основных причин ошибок при монтаже, обслуживании и ремонте электрических систем. Существует несколько распространённых ошибок, которые могут привести к серьёзным последствиям. Разберём, как избежать этих проблем.
- Использование недостаточного количества маркировки. Очень часто в процессе монтажа используется только один ярлык на конце провода. Это неудобно, особенно если кабель проходит через несколько помещений или устройства. Лучше маркировать провод не только с одной стороны, но и на промежуточных точках, чтобы минимизировать риск ошибок.
- Игнорирование стандартов цветовой кодировки. Каждый тип проводки имеет свой цвет, определённый стандартами (например, синий – нейтральный, коричневый – фаза). Использование цветов, не соответствующих стандартам, делает проводку трудной для понимания и ремонта. Следует всегда использовать универсальные цвета и придерживаться существующих норм.
- Неаккуратная или нечитаемая маркировка. Чрезмерно мелкий шрифт или использование некачественных материалов для этикеток снижает читаемость. Используйте яркие и стойкие этикетки, которые хорошо видны даже при плохом освещении. Также важно, чтобы текст был достаточно крупным для распознавания.
- Маркировка только при окончательной сборке. Порой проводники не маркируются на этапе прокладки, а только после окончательной сборки системы. Это увеличивает вероятность перепутать провода в процессе монтажа. Лучше маркировать каждый провод по мере его прокладки, чтобы избежать необходимости разбирать систему для добавления ярлыков.
- Неиспользование схем или документации. При маркировке проводов важно документировать, какие проводники с каким устройством или сетью связаны. Недооценка важности схемы может привести к трудностям в будущем, если потребуется обслуживание или замена проводки. Составляйте подробные схемы и храните их в доступном месте.
- Использование универсальных меток без указания конкретной информации. Некоторые маркировочные системы позволяют использовать универсальные метки, такие как «A1», «B2». Однако такие обозначения могут быть слишком расплывчатыми, особенно если проект сложный. Рекомендуется указывать точное назначение каждого провода: например, «фаза 1», «выход в светильник», «подключение к розетке» и т.д.
- Отсутствие проверки маркировки. Часто маркировка проводов устанавливается и забывается. Однако важно периодически проверять, актуальна ли информация на ярлыках, особенно при изменении конфигурации системы. Раз в несколько лет стоит перепроверить, не требует ли маркировка обновлений или дополнений.
Соблюдение этих простых правил поможет избежать множества ошибок и упростит работу с проводкой, как в процессе монтажа, так и при дальнейшем обслуживании. Внимание к деталям на каждом этапе гарантирует безопасность и эффективность работы всей электрической системы.
Вопрос-ответ:
Как правильно пометить провода, чтобы избежать ошибок при подключении?
Для правильной маркировки проводов важно использовать стандартизированные цвета или метки, чтобы отличать фазу, нейтраль и заземление. Красный или черный провод обычно обозначает фазу, синий — нейтраль, а желто-зеленый — заземление. Маркировка должна быть четкой, чтобы избежать путаницы и ошибок в подключении, особенно в условиях, когда нужно работать с несколькими кабелями одновременно.
Почему важно использовать специальные кабельные бирки для маркировки?
Использование кабельных бирок помогает упорядочить электропроводку, особенно в сложных системах, где множество проводов могут перепутаться. Эти бирки можно прикрепить к каждому проводу с указанием его назначения или номера, что позволяет быстро и безопасно выполнить нужные подключения. Также это помогает при ремонте или модернизации системы, так как легко можно понять, какой провод за что отвечает.
Можно ли использовать изоленту для пометки проводов?
Изолента может быть использована для временной маркировки проводов, но она не является лучшим решением для долгосрочного использования. Из-за воздействия внешней среды, изолента может потерять свою надежность, отклеиться или выцветать. Лучше использовать специальные яркие метки или кабельные кольца, которые обеспечат долговечность и читаемость маркировки на протяжении всего срока службы проводки.
Какую информацию лучше указать на кабельных метках?
На кабельных метках полезно указать, к какому оборудованию или системе относится провод, его номер или даже его роль в электрической цепи. Например, для силового кабеля можно указать «фаза», для заземления — «З» или «земля». В случае сложных систем, полезно нанести и схему подключения на эти метки, чтобы в дальнейшем можно было быстро сориентироваться при обслуживании или ремонте.
Какие ошибки можно избежать, если правильно маркировать провода?
Правильная маркировка проводов помогает избежать ряда распространенных ошибок, таких как перепутывание фаз и нейтрали, неправильное подключение заземления или подсоединение проводов к неправильным клеммам. Это не только уменьшает риск коротких замыканий или повреждения оборудования, но и повышает безопасность работы с электрическими системами. Особенно важно это в многоэтажных или сложных системах, где ошибок может быть несколько, а последствия могут быть серьезными.
Какие методы существуют для правильной маркировки проводов, чтобы не запутаться в их подключении?
Правильная маркировка проводов помогает избежать ошибок при монтаже и обслуживании электрических систем. Один из распространенных методов — использование цветных изоляторов. Например, каждый цвет может обозначать определенный тип подключения: красный — фаза, синий — нейтральный провод, желто-зеленый — земля. Также можно использовать наклейки с цифровыми или буквенными обозначениями, например, «1», «2», «L» (фаза) и «N» (нейтраль). Важно, чтобы все пометки были видимыми и не стирались со временем, а сами провода не перекручивались, чтобы избежать путаницы.
Какие ошибки часто возникают при маркировке проводов, и как их избежать?
Одной из наиболее распространенных ошибок является недостаточная или нечеткая маркировка. Например, использование одинаковых цветов для разных проводов может привести к путанице. Чтобы избежать этой ошибки, следует заранее продумать систему маркировки и использовать стандарты, принятые в вашей стране. Важно также помнить, что маркировка должна быть долговечной, не стираться при эксплуатации. Другой ошибкой является отсутствие маркировки на концах проводов, что делает их неузнаваемыми после установки. Это можно предотвратить, приклеив ярлыки или использовав термоусадочные трубки с обозначениями. В случае большого количества проводов полезно использовать специальную схему, чтобы точно указать, какой провод куда подключать.
