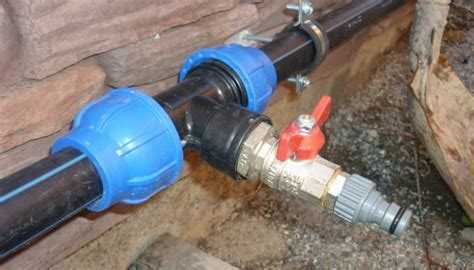

Как соединить фланец с полипропиленовой трубой

Фланцевое соединение полипропиленовой трубы применяется для обеспечения разборного и герметичного стыка в системах водоснабжения и отопления. Для правильного монтажа необходимо учитывать диаметр трубы, тип фланца и материал уплотнителя. Наиболее часто используются фланцы из нержавеющей стали или полиамида с резиновыми прокладками.

Подготовка поверхности трубы требует точного обреза под прямым углом и тщательной очистки от загрязнений и заусенцев. Неправильная подготовка снижает качество герметизации и сокращает срок службы соединения. Рекомендуется использовать труборез или специализированный нож для полипропиленовых труб.

Установка фланца выполняется с контролем плотности прилегания прокладки и равномерным затягиванием крепежных болтов. При затяжке важно соблюдать рекомендуемый момент, обычно от 10 до 15 Н·м, чтобы избежать деформации трубы и обеспечения надежного уплотнения.

Выбор подходящего фланца для полипропиленовой трубы

Фланец для полипропиленовой трубы подбирается с учётом диаметра трубы, давления в системе и типа соединения. Наиболее распространены фланцы из нержавеющей стали, алюминия и полипропилена с армированием.

Диаметр фланца должен соответствовать наружному диаметру трубы. При несоответствии повышается риск протечек и механических повреждений.

Учитывайте номинальное давление (PN), которое выдерживает фланец. Для бытовых систем достаточно фланцев PN10 или PN16, в промышленных – PN25 и выше.

Тип соединения влияет на выбор:

• Фланец с вварным кольцом – обеспечивает надёжное и герметичное соединение за счёт точной подгонки под трубу.
• Пластиковый фланец с металлической вставкой – сочетает гибкость и прочность, подходит для систем с переменными нагрузками.
• Фланец с резьбовым соединением – используется для быстрого монтажа и демонтажа, но требует точной резьбы на трубе.

Рекомендуется выбирать фланцы с гладкой внутренней поверхностью, чтобы избежать завихрений и уменьшить гидравлические потери.

Толщина фланца должна обеспечивать необходимую прочность без излишнего увеличения массы. Оптимальная толщина – от 6 до 12 мм в зависимости от диаметра и давления.

Проверяйте совместимость материалов: металл фланца и полипропилен должны быть устойчивы к коррозии и термическим воздействиям в рабочем диапазоне.

При выборе фланца важно учитывать способ герметизации – чаще всего используются резиновые прокладки из EPDM или NBR, устойчивые к агрессивным средам и температурным колебаниям.

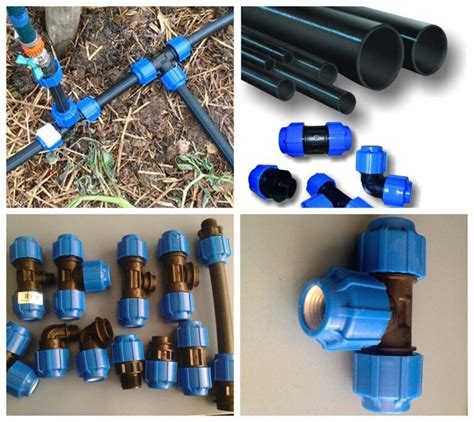

Подготовка поверхности трубы перед монтажом фланца

Перед установкой фланца необходимо обеспечить чистоту и ровность торца полипропиленовой трубы. Срез трубы должен быть строго перпендикулярным оси, без заусенцев и деформаций. Для этого используйте специализированный труборез или острый нож, предназначенный для полипропилена.

Удалите все загрязнения и пленку с поверхности трубы в зоне монтажа фланца. Очистку проводят с помощью чистой ткани без ворса, смоченной в изопропиловом спирте или специальном очистителе для пластика. Следы масла, пыли и влаги недопустимы, так как снижают качество соединения.

Для улучшения адгезии рекомендуется слегка обработать поверхность трубы мелкозернистой наждачной бумагой (зернистость 120–180), уделяя внимание только внешнему диаметру в зоне врезки фланца. После шлифовки снова очистите поверхность от пыли и остатков абразива.

Перед монтажом проверьте геометрию торца трубы при помощи угольника или линейки. Неровности более 1 мм могут привести к плохому прилеганию и протечкам. При необходимости выполните корректировку среза.

Важным этапом является проверка диаметра трубы и внутреннего диаметра фланца. Несовпадение параметров более чем на 0,5 мм требует замены компонентов, чтобы избежать перекосов и деформаций в процессе сварки или склеивания.

Только при полном соблюдении этих требований подготовленная поверхность трубы гарантирует надежное и герметичное соединение с фланцем, минимизируя риск протечек и увеличивая срок эксплуатации системы.

Необходимые инструменты и материалы для соединения фланца с трубой

Фланец – выбирается с учётом диаметра полипропиленовой трубы и типа соединения (например, для приварки или компрессионный). Обратите внимание на соответствие давления и температуры в системе.

Полипропиленовая труба нужного диаметра и маркировки, рекомендованной для вашей системы.

Труборез или ножовка по металлу – для ровного и чистого обреза трубы без заусенцев.

Шлифовальная шкурка или мелкая наждачка – для удаления фасок и подготовки торца трубы перед монтажом фланца.

Резиновая прокладка или уплотнитель – под фланец, чтобы обеспечить герметичность соединения. Материал выбирается с учётом температуры и химической устойчивости.

Ключ гаечный или разводной – для затяжки крепёжных болтов фланца. Рекомендуется использовать динамометрический ключ для равномерного усилия.

Крепёжные болты и гайки – соответствующего размера и класса прочности, обычно из нержавеющей стали для устойчивости к коррозии.

Чистая ветошь – для удаления загрязнений с поверхности трубы и фланца перед сборкой.

Средство обезжиривания (например, спирт изопропиловый) – для очистки места соединения от масел и пыли.

При необходимости, сварочный аппарат для полипропиленовых труб (если фланец требует приварки) и комплект насадок для него соответствующего диаметра.

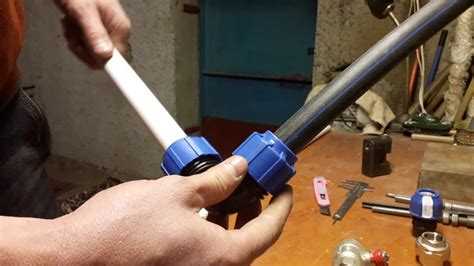

Технология монтажа фланца на полипропиленовую трубу

Для монтажа фланца на полипропиленовую трубу требуется подготовить трубу, правильно подобрать фланец и обеспечить надежное соединение. Начинают с очистки торца трубы от загрязнений и фаски внутреннего края диаметром 1-2 мм под углом примерно 45° для улучшения посадки.

Далее трубу фиксируют в зажиме или тисках, чтобы предотвратить смещение во время монтажа. Фланец подбирается по внутреннему диаметру трубы с учетом толщины стенки, чтобы обеспечить плотное прилегание.

Для соединения используют специальный электросварочный аппарат для полипропилена или паяльник с насадкой для фланцев. Насадка и торец трубы нагреваются до температуры около 260 °C. Время прогрева зависит от диаметра трубы, например, для трубы 50 мм – 15–20 секунд.

После прогрева фланец и трубу быстро, без перекосов, соединяют, прижимая на 10–15 секунд. Далее фиксируют неподвижно до полного остывания – не менее 2 минут. Важно избегать смещения деталей для предотвращения деформаций и неплотностей.

После остывания проверяют равномерность прилегания фланца и целостность сварного шва визуально и при помощи неразрушающего контроля при необходимости. Монтаж фланца допускает эксплуатацию при температуре до 95 °C и давлении до 10 бар при условии правильного выполнения технологии.

Проверка правильности установки и герметичности соединения

После монтажа фланца на полипропиленовую трубу необходимо убедиться в правильности установки и отсутствии протечек.

1. Визуальный осмотр: проверить совпадение торцов трубы и фланца, отсутствие перекосов и зазоров. Соединение должно быть ровным, без повреждений на месте стыка.
2. Контроль крепления: убедиться, что болты фланца затянуты равномерно, с рекомендованным моментом затяжки (обычно 15–20 Н·м для труб ПП). Не допускается перетягивание, приводящее к деформации деталей.
3. Тест на герметичность под давлением:
   • Подключить систему к рабочему давлению, близкому к максимальному эксплуатационному.
   • Оставить соединение под давлением на 10–15 минут.
   • Осмотреть соединение на наличие капель, потеков, влажных пятен.
4. Использование мыльного раствора: нанести раствор на место стыка и крепления болтов, при появлении пузырьков – обнаружена утечка.
5. Проверка механической фиксации: легким усилием проверить отсутствие люфта и подвижности фланца относительно трубы.

При выявлении дефектов следует повторно выполнить монтаж с соблюдением всех требований к подготовке поверхности и затяжке крепежа.

Обработка соединения для защиты от механических повреждений

После установки фланца на полипропиленовую трубу необходимо выполнить защиту соединения от внешних механических воздействий. Для этого следует использовать специализированные защитные накладки или оболочки, выполненные из прочных материалов – полиэтилена высокой плотности (HDPE) или ПВХ толщиной не менее 3 мм.

Перед установкой защитного элемента поверхность фланца и прилегающей части трубы обезжиривают с помощью изопропилового спирта, что обеспечивает надежное сцепление и предотвращает проникновение влаги. Накладка фиксируется с помощью хомутов из нержавеющей стали с силой затяжки не менее 5 Н·м, чтобы избежать смещения при вибрациях или ударах.

При монтаже защитной оболочки важно соблюдать минимальный зазор 5 мм от края фланца для предотвращения деформации при расширении трубы под давлением. При необходимости можно использовать уплотнительную ленту из вспененного полиэтилена толщиной 2 мм, уложенную между фланцем и защитной накладкой, что повышает амортизацию и снижает риск повреждений.

Для дополнительной защиты при наружных установках рекомендуется нанести на обработанное соединение слой устойчивого к УФ-излучению и химическим воздействиям лакокрасочного материала на полиуретановой основе. Толщина покрытия должна составлять 150–200 мкм с выдержкой времени сушки не менее 24 часов при температуре 20 °C.

Все работы проводят при температуре окружающей среды от +5 до +35 °C и влажности не выше 80%, чтобы избежать нарушений адгезии и деформаций материалов. После обработки соединение проверяют на отсутствие люфта и целостность защитного покрытия.

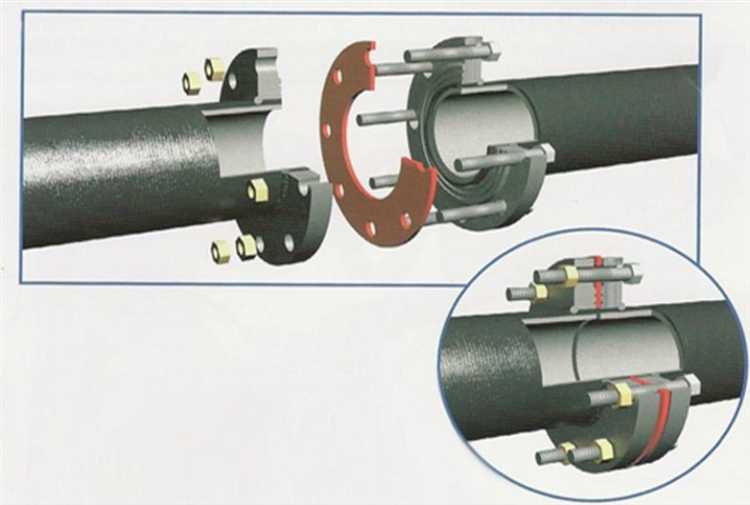

Устранение типичных ошибок при соединении фланца с трубой

Неправильная подготовка торца трубы – основная причина проблем с герметичностью. Необходимо ровно отрезать трубу, удалить все заусенцы и загрязнения. Поверхность должна быть сухой и чистой перед установкой фланца.

Ошибка с неправильным выбором фланца приводит к плохой посадке. Для полипропиленовых труб применяются фланцы с внутренним уплотнением и диаметром, соответствующим наружному диаметру трубы. Несоответствие вызывает деформации и протечки.

Недостаточная или чрезмерная затяжка крепежа вызывает либо ослабление соединения, либо повреждение трубы. Рекомендуется использовать динамометрический ключ и соблюдать моменты затяжки, указанные производителем.

Отсутствие уплотнительной прокладки или использование неподходящего материала провоцирует протечки. Для соединений с полипропиленовыми трубами подходят прокладки из резины с высокой химической стойкостью и эластичностью.

Пренебрежение проверкой ровности установки фланца ведёт к перекосам. При монтаже следует контролировать параллельность и перпендикулярность поверхности трубы и фланца, что снижает нагрузку на соединение и предотвращает механические повреждения.

Ошибкой является монтаж при несоответствующих температурных условиях. Полипропилен становится хрупким при минусовых температурах, поэтому работы выполняются при температуре выше +5 °C, иначе возможно образование трещин.

Нарушение технологии сварки (если применимо) приводит к слабым швам. Следует строго соблюдать время прогрева и давление при пайке, а также использовать сертифицированное оборудование и материалы.

Вопрос-ответ:

Какие инструменты понадобятся для правильного соединения фланца с полипропиленовой трубой?

Для работы потребуется набор базовых инструментов: труборез или ножовка по металлу для ровного среза трубы, наждачная бумага или специальная шлифовальная насадка для удаления заусенцев, монтажный фен или паяльник для полипропиленовых труб, а также гаечный ключ для закрепления фланца. Кроме того, нужна чистая ткань для обезжиривания поверхности трубы и герметик для уплотнения соединения.

Как подготовить поверхность трубы перед монтажом фланца, чтобы обеспечить надежное соединение?

Поверхность трубы следует тщательно очистить от грязи, масла и любых загрязнений. После этого срез трубы нужно обработать шлифовальной бумагой, убрав все неровности и заусенцы, чтобы фланец плотно прилегал. Следующий шаг — обезжиривание поверхности с помощью спиртового раствора или специального очистителя. Такая подготовка предотвращает протечки и повышает прочность сцепления между фланцем и трубой.

Можно ли использовать обычные металлические фланцы для соединения с полипропиленовыми трубами?

Металлические фланцы подходят, но только если они совместимы по размеру и имеют соответствующую прокладку, устойчивую к химическим и температурным условиям, в которых работает система. Важно учитывать тепловое расширение полипропиленовой трубы — для компенсации движения нужна качественная прокладка и правильный монтаж. Рекомендуется выбирать фланцы с покрытием, предотвращающим коррозию, и соблюдать инструкции производителя по установке.

Как проверить герметичность соединения после установки фланца на полипропиленовую трубу?

После монтажа следует провести тест на давление, обычно подавая воду под рабочим давлением системы. Внимательно осматривают места соединения на наличие капель, подтеков или влажных пятен. Можно использовать мыльный раствор — при появлении пузырьков будет ясно, что есть утечка. Проверку лучше выполнять сразу после установки и через некоторое время эксплуатации, чтобы исключить скрытые дефекты и обеспечить долговечность соединения.

Какие типичные ошибки встречаются при соединении фланца с полипропиленовой трубой и как их избежать?

Часто встречаются: неполное очищение и подготовка поверхности трубы, из-за чего фланец плохо фиксируется; неправильный выбор диаметра фланца, что приводит к зазорам; несоблюдение технологии пайки, вызывающее деформацию трубы; использование неподходящего герметика или его недостаточное нанесение; перетягивание крепежных элементов, которое может повредить трубу. Избежать ошибок помогает тщательная подготовка, правильный подбор комплектующих и аккуратность при монтаже.
