Как обозначается счетчик на схеме

Как обозначается счетчик на схеме

В электрических схемах обозначение счетчиков играет важную роль в точной передаче информации о распределении электрических нагрузок и учете потребляемой энергии. Для правильного понимания и использования схем необходимо точно следовать стандартам и рекомендациям, указанным в нормативных документах, таких как ГОСТы и международные стандарты IEC.

Счетчик в электрической схеме обозначается символом, который состоит из двух частей: основного знака и дополнительных элементов. Основной знак – это прямоугольник или квадрат, внутри которого указаны параметры устройства, такие как тип, модель и счетное значение. Дополнительные элементы могут включать стрелки для обозначения направления потока энергии или цифры для указания количества потребленной энергии.

Для обозначения счетчиков на схемах применяется символ, состоящий из прямоугольной рамки с надписью внутри, обычно «Сч» или «СчЭ», если речь идет о счетчиках электрической энергии. В случае учета активной или реактивной мощности используются различные уточняющие символы, такие как СчЭ1 или СчЭ2, где цифры обозначают тип счетчика (например, однофазный или трехфазный). Важно, чтобы обозначения были четкими и легко воспринимаемыми для специалистов, что исключает ошибки при монтаже и эксплуатации оборудования.

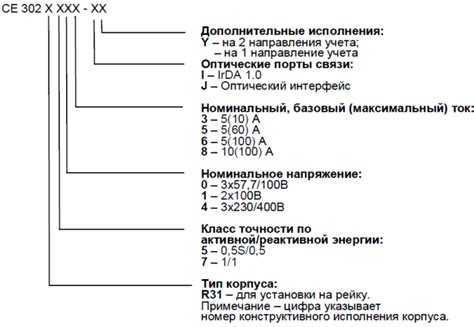

Кроме того, на схемах могут быть указаны дополнительные параметры счетчиков, такие как точность измерений, номинальные характеристики и классы точности. Указание этих данных позволяет избежать недоразумений при установке и эксплуатации системы, а также гарантирует соответствие техническим стандартам и требованиям безопасности.

Как правильно выбрать место для установки счетчика на схеме

Как правильно выбрать место для установки счетчика на схеме

Место для установки счетчика на электрической схеме выбирается с учетом ряда факторов, которые обеспечивают удобство эксплуатации, безопасность и соответствие нормативным требованиям. Важно правильно определить точку подключения счетчика и обеспечить доступ к нему для проверки и обслуживания.

Первое, на что следует обратить внимание – это правила безопасности. Счетчик должен располагаться в месте, где исключен контакт с водой, паром или агрессивными химическими веществами. Он не должен быть установлен в местах с повышенной влажностью или в зонах, подверженных механическим повреждениям.

Оптимальное место для установки – в щитке, на отдельной стойке или в специальной коробке для учета электроэнергии. Расстояние от земли до нижней части счетчика должно составлять от 0,8 м до 1,7 м в зависимости от типа установки. Установка слишком низко или слишком высоко затруднит обслуживание и возможную замену счетчика.

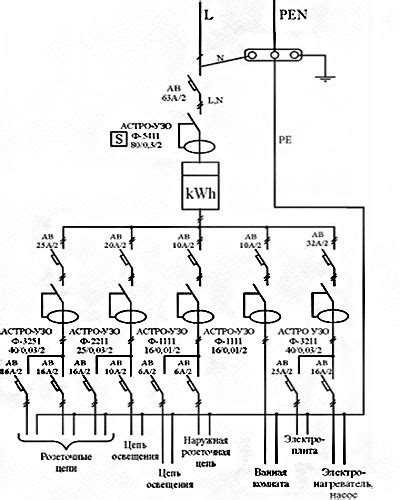

На схеме счетчик должен быть расположен перед вводным автоматом защиты или реле, что позволит корректно измерять весь потребляемый ток и защитить систему от перегрузок. Также следует учесть расположение линии, которая подает напряжение на счетчик, а также расположение оборудования, питающегося от этого счетчика.

Не менее важно предусмотреть свободное пространство вокруг счетчика для доступа к нему при необходимости снятия показаний или технического обслуживания. Место для установки должно быть обозначено четко, без перекрытий другими элементами электрической системы.

Наконец, учитывайте требования местных электросетевых компаний и стандарты, предписывающие минимальные расстояния до других объектов и оборудования. В некоторых случаях может потребоваться установка счетчика снаружи здания для упрощения учета потребляемой энергии.

Символы и стандарты обозначений электрических счетчиков

Символы и стандарты обозначений электрических счетчиков

Для обозначения счетчиков на электрических схемах используется следующий стандартный символ: круглый прямоугольник или квадрат с одной вертикальной линией, обозначающей вход, и горизонтальной линией – выход. В некоторых случаях дополнительно добавляется стрелка, указывающая направление тока. Также могут использоваться цифры или дополнительные пометки, указывающие на тип счетчика (например, однофазный или трехфазный).

Однофазные счетчики обычно обозначаются символом прямоугольника с двумя внешними линиями, обозначающими подключение фазы и нейтрали. Если счетчик оснащен функцией учета активной и реактивной энергии, это также может быть указано с помощью дополнительных символов и пометок внутри прямоугольника.

Трехфазные счетчики представлены более сложным символом, который обычно изображает прямоугольник с тремя входами, каждый из которых соответствует одной из фаз. Чаще всего такие счетчики обозначаются с добавлением трех линий, идущих от углов прямоугольника, что символизирует подключение к каждой фазе сети.

Стандарты также могут требовать использования различных цветов для обозначения активной и реактивной энергии, в зависимости от конкретной схемы. Например, для активной энергии используется один цвет, а для реактивной – другой, что помогает наглядно различать эти два типа учета.

Применение символов в схемах должно учитывать функциональные особенности устройства. Например, счетчики с возможностью передачи данных через беспроводные каналы или системы автоматизации могут иметь дополнительные пометки, такие как символы антенн или интерфейсов связи.

Важно следить за точностью и читаемостью схем, так как неправильное или неполное обозначение счетчика может привести к ошибкам в установке или эксплуатации электрической сети. Поэтому рекомендуется придерживаться утвержденных стандартов, а также при необходимости уточнять обозначения в технической документации.

Как определить тип счетчика по схеме электрической установки

Как определить тип счетчика по схеме электрической установки

2. По наличию дополнительных функций. Некоторые схемы показывают, имеет ли счетчик дополнительные функции, такие как автоматическое подключение нагрузки, управление тарифами, учет потребления по часам или возможность связи с внешними системами. Эти особенности можно выделить по маркировке счетчика или дополнительным элементам, таким как микропроцессор, дополнительные клеммы для подключений, цифровые дисплеи и интерфейсы для передачи данных.

3. По типу измерений. В схемах можно увидеть указания на тип измерений, который выполняет счетчик. Это может быть счетчик активной мощности (для учета потребленной энергии) или счетчик, учитывающий реактивную и активную мощность одновременно. Наличие устройства компенсации реактивной мощности, как правило, означает более сложный прибор, который может быть представлен в схеме как отдельный элемент.

4. По виду установки. Важно учитывать, является ли счетчик установкой с внешними измерительными датчиками, или он интегрирован в шкаф с автоматическими выключателями и защитными устройствами. Схема может указать место подключения таких приборов, что поможет определить, используется ли счетчик в составе распределительного щита или в иной конфигурации.

5. По способу подключения. На схеме можно увидеть тип подключения – прямое или через трансформаторы тока. Если используются трансформаторы тока, это обычно указывает на более мощную установку, где требуются измерения на высоких токах или в системах с повышенной нагрузкой. Это также поможет разграничить устройства для бытовых и промышленных нужд.

Использование дополнительных элементов для обозначения счетчиков

Для четкости и точности представления счетчиков на электрической схеме часто используются дополнительные элементы. Это необходимо для упрощения понимания их функции и правильной интерпретации схемы. Основные такие элементы включают обозначения, указывающие на тип и назначение счетчика, а также его взаимосвязь с другими элементами схемы.

Важным элементом является добавление графических символов, которые помогают отличить один тип счетчика от другого. Например, для учета энергии в электрической сети используется специфический символ, часто напоминающий прямоугольник с пометкой «Э» или «Энергия». Для учета времени работы устройства или системы может быть использован иной, соответствующий символ, указывающий на тип данных, которые фиксируются счетчиком.

Кроме того, важно обозначить характер подключения счетчика. Это могут быть дополнительные линии и маркеры, указывающие на наличие связи с другими устройствами, например, через трансформаторы тока или другие элементы измерительных цепей. Применение таких элементов предотвращает возможные ошибки при монтаже и диагностике системы.

Дополнительные элементы могут включать и текстовые пометки, например, для указания точных характеристик счетчика: диапазона измерений, точности, года выпуска или модели. Это позволяет оператору схемы быстро идентифицировать прибор и узнать его основные параметры без необходимости поиска в дополнительных документах.

Одним из ключевых аспектов является использование специфических символов для различения счетчиков, подключенных к различным цепям. На сложных электрических схемах, где может быть несколько типов счетчиков, важно применять цветовые различия или изменять форму графических элементов, чтобы уменьшить вероятность ошибок при чтении схемы.

Роль счетчика в схемах распределения электроэнергии

Роль счетчика в схемах распределения электроэнергии

В распределительных схемах счетчик выполняет несколько важных функций:

  • Точное измерение объема потребленной энергии, что обеспечивает справедливое начисление платы за электричество.
  • Контроль за распределением нагрузки в сети, позволяя выявлять избыточные или недостаточные мощности в реальном времени.
  • Обеспечение мониторинга и управления электроснабжением для предотвращения перегрузок и аварийных ситуаций.

Современные счетчики могут включать дополнительные функции, такие как:

  • Дистанционное считывание показаний, что исключает необходимость в ручном вмешательстве.
  • Фиксация пиковых значений потребления, что позволяет анализировать и оптимизировать режим работы сети.
  • Возможность хранения данных за длительные промежутки времени, что важно для анализа потребления и составления отчетности.

Важно, чтобы выбор счетчика для конкретной схемы распределения электроэнергии соответствовал техническим требованиям и особенностям установки. Важно учитывать следующие параметры:

  • Тип электрической сети (однофазная или трехфазная), поскольку это влияет на выбор модели счетчика.
  • Диапазон измерений, который должен учитывать возможные пиковые нагрузки и средний уровень потребления.
  • Классы точности, которые важны для обеспечения правильности расчетов, особенно в случае коммерческого учета.
  • Наличие функции автоматического сбора данных и передачи показаний в централизованные системы учета.

Кроме того, необходимо обеспечить корректную установку счетчика с учетом рекомендаций производителя, чтобы избежать искажений в показаниях и обеспечить надежность работы всей схемы распределения.

Ошибки при обозначении счетчиков на электрических схемах и их исправления

При проектировании электрических схем одна из наиболее частых ошибок – неверное обозначение счетчиков. Это может привести к путанице при монтаже или обслуживании системы. Рассмотрим основные ошибки и способы их устранения.

1. Неправильное использование символов счетчиков. На схемах электрических систем важно придерживаться общепринятых стандартов для символов счетчиков. Ошибки в их изображении могут привести к неправильной интерпретации схемы. Например, неверное указание типа счетчика (однофазный вместо трехфазного или наоборот) часто возникает, когда символы не соответствуют стандарту ГОСТ 2.701-2011. Исправление ошибки заключается в проверке соответствия используемых символов и их четком отображении на схеме.

2. Отсутствие указания на тип счетчика. При обозначении счетчика необходимо четко указать его тип – механический, электронный, индукционный и т.д. Пропуск этой информации затрудняет выбор правильного устройства при эксплуатации. Чтобы избежать этой ошибки, следует дополнять каждый символ счетчика точными параметрами, включая тип и назначение (например, счетчик с учетом пиковых нагрузок).

3. Несоответствие расположения счетчика на схеме и в реальности. Порой счетчик на схеме изображается в месте, которое не соответствует его реальному расположению в электрической цепи. Это может привести к путанице при монтажных работах. Исправить ошибку можно, уточнив местоположение счетчика и корректно разместив его на схеме в соответствии с фактическим расположением в системе.

4. Недостаточная детализация. В случае использования счетчиков с дополнительными функциями, такими как многозонный учет или возможность дистанционного снятия показаний, важно на схеме указать все его особенности. Пропуск этих деталей может привести к недоразумениям при дальнейшем обслуживании. Для исправления нужно добавить все необходимые данные о дополнительных функциях и настройках счетчика.

5. Отсутствие указания номинальных параметров. Если на схеме не указаны номинальные параметры счетчика (например, номинальный ток или напряжение), это может затруднить выбор оборудования и привести к ошибкам при подключении. Рекомендуется всегда указывать ключевые параметры устройства, чтобы избежать подобных проблем.

6. Неверное подключение проводов к счетчику. Ошибки в подключении проводов, например, неправильное подключение нейтрали или фаз, могут привести к неправильному счету электроэнергии. При исправлении важно тщательно проверять схему и соблюдать правильность подключения, основываясь на документации к счетчику.

Соблюдение этих рекомендаций поможет предотвратить ошибки в проектировании электрических схем и обеспечит корректную работу системы учета электроэнергии.

Особенности обозначения счетчиков в сложных схемах многозонного учета

Особенности обозначения счетчиков в сложных схемах многозонного учета

Для счетчиков, измеряющих несколько параметров (например, активную и реактивную мощность), дополнительно указывается тип измерений, что важно для предотвращения ошибок в расчетах. В многозонных схемах используется пронумерованная система, которая может быть представлена в виде «A1», «A2» для активной энергии, «R1», «R2» для реактивной. Это помогает четко разграничить зоны и параметры учета.

В случае использования счетчиков с дистанционным считыванием данных, важно добавить соответствующий символ, указывающий на наличие такой функции, например, «D» после номера счетчика. Такой подход гарантирует, что при анализе схемы не возникнет путаницы, и будет ясно, какие устройства способны на передачу данных в автоматическом режиме.

Еще одной ключевой особенностью является использование дополнительных символов для учета нестандартных схем подключения. Например, если счетчик подключен через трансформатор тока (ТТ) или трансформатор напряжения (ТН), это также отражается в обозначении. В таких случаях добавляется дополнительная буква «T» или индекс трансформатора, например, «T1», «T2» для обозначения трансформаторов на соответствующих линиях.

Для сложных многозонных схем важно соблюдать единообразие в обозначениях. Применение различных схем и вариантов обозначений без четкого согласования может привести к ошибкам в эксплуатации и расчетах. Поэтому рекомендуется использовать стандарты, утвержденные для конкретной отрасли, а также создавать унифицированные обозначения для всех зон и параметров, независимо от сложности схемы.

Вопрос-ответ:

Что означает обозначение счетчика на электрической схеме?

Обозначение счетчика на электрической схеме — это специальный символ, который указывает на устройство для учета электроэнергии. Обычно он изображается в виде прямоугольника с цифрами или буквой «С» внутри, что помогает специалистам правильно идентифицировать и устанавливать счетчик в электрических схемах. Это обозначение важно для правильной сборки схем и их интерпретации в процессе монтажа и эксплуатации.

Как выглядит счетчик на электрической схеме?

Счетчик на электрической схеме обычно изображается как прямоугольник или квадрат с буквенно-цифровым обозначением внутри, например, «С1» или «Э1». Иногда рядом с этим символом указываются дополнительные параметры, такие как номинальное напряжение или ток, которые относятся к данному счетчику. Такой стандарт используется для упрощения восприятия схемы, особенно при проектировании и ремонте электрических сетей.

Какие бывают типы счетчиков на электрической схеме и как их различать?

На электрических схемах встречаются разные типы счетчиков, такие как механические и электронные. Механические счетчики чаще изображаются с обычным прямоугольником и цифрами, а электронные — с дополнительными обозначениями, указывающими на возможность подключения к системе автоматизации. Также может быть указано количество фаз (однофазные, трехфазные), что влияет на расположение и способ подключения устройства. Отличие символов счетчиков часто зависит от особенностей учета электроэнергии в конкретной сети или установки.

Почему важно правильно обозначать счетчики на электрической схеме?

Правильное обозначение счетчиков на электрической схеме позволяет специалистам быстро и точно понять, где находится устройство учета, и как оно подключено к сети. Это критично для безопасной работы системы, предотвращения ошибок при монтаже и проведения технического обслуживания. Неправильное или неполное обозначение может привести к ошибкам в установке или эксплуатационных проблемах.

Какие ошибки чаще всего встречаются при обозначении счетчиков на схемах?

Одной из самых частых ошибок является неправильное отображение параметров счетчика, таких как номинальное напряжение или ток. Иногда не указывается, к какой системе или фазе подключен счетчик, что затрудняет его использование и монтаж. Также возможно искажение символа счетчика или его объединение с другими элементами схемы, что вызывает путаницу при интерпретации. Все эти ошибки могут повлиять на правильность подключения и работу электрооборудования.

Что такое счетчик на электрической схеме и как он обозначается?

Счетчик на электрической схеме — это устройство, предназначенное для учета потребления электрической энергии. Обычно его обозначение включает в себя прямоугольник, внутри которого находится числовой индикатор или символ, указывающий на тип счетчика. Счетчик может быть электромеханическим или электронным, и в зависимости от этого могут изменяться символы и размеры его изображения на схеме. Важно, чтобы обозначение было понятным для всех специалистов, работающих с электрическими схемами, а также соответствовало стандартам, установленным в конкретной области.

Как правильно читать символы счетчиков на электрических схемах и какие бывают варианты их обозначения?

Символы счетчиков на электрических схемах могут варьироваться в зависимости от типа устройства и особенностей схемы. На большинстве схем можно встретить стандартное обозначение в виде прямоугольника с цифрами или специфическими знаками внутри. Для механических счетчиков это будет более простой символ, а для электронных — могут использоваться дополнительные элементы, такие как индикаторы напряжения или тока. Также важно учитывать, что для различных типов счетчиков (например, для учета энергии в разных режимах или для разных напряжений) могут быть использованы разные обозначения. Чтобы правильно читать схему, необходимо следить за уточняющими пометками рядом с символами и ориентироваться на действующие стандарты в своей области.
