Как подключить датчик движения к сирене

Датчики движения часто применяются для автоматического включения сирен в системах охраны. Простейшая схема состоит из датчика с сухим контактом (например, PIR-модуля) и сирены на 12 В. Подключение не требует сложных инструментов, но важно соблюдать полярность и характеристики компонентов.

Перед началом работы необходимо подготовить: датчик движения с релейным выходом (NC или NO), проводную сирену с рабочим напряжением 12 В, блок питания с подходящим током (не менее 1 А), соединительные провода и клеммник или паяльник для надёжного соединения.

Для повышения надёжности рекомендуется использовать отдельный стабилизированный блок питания для сирены. При пиковом токе срабатывания сирена может вызывать просадку напряжения, что приведёт к ложным срабатываниям или отказу датчика.

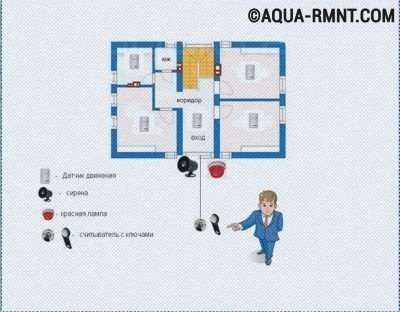

Выбор совместимых моделей датчика и сирены

Для надёжной работы системы необходимо, чтобы выходные параметры датчика движения соответствовали входным требованиям сирены. Большинство проводных датчиков (например, ИК-датчики типа Pyronix KX10DP или Crow SRP Pet) выдают сухой контакт (нормально разомкнутый реле), что совместимо с большинством сирен, работающих на 12 В.

При использовании пассивных ИК-датчиков убедитесь, что их ток потребления не превышает допустимую нагрузку источника питания сирены. Например, сирена OS-365 требует минимум 200 мА для активации, поэтому датчик должен быть подключён через промежуточное реле или модуль, если его выход не рассчитан на такую нагрузку.

Для беспроводных решений (например, Ajax MotionProtect) необходимо использовать совместимую централь управления, которая поддерживает подключение внешней сирены, такой как Ajax StreetSiren. Без этого связка не будет работать.

Учитывайте тип питания. Если сирена питается от 220 В, потребуется дополнительное реле, управляющее подачей питания при срабатывании датчика. В случае с автономными сиренами на 12 В используйте источники питания с аккумуляторной поддержкой, такие как ББП-30.

Следите за диапазоном рабочих температур и степенью защиты корпуса. Уличный датчик, например, Crow Swan Quad Outdoor, должен сочетаться с сиреной, устойчивой к осадкам и УФ-излучению, такой как GSN OS-365 или аналогичной IP54 и выше.

Определение типа питания устройств

Перед подключением датчика движения и сирены необходимо уточнить, каким образом они получают питание: от сети переменного тока, постоянного напряжения или автономно от батареи.

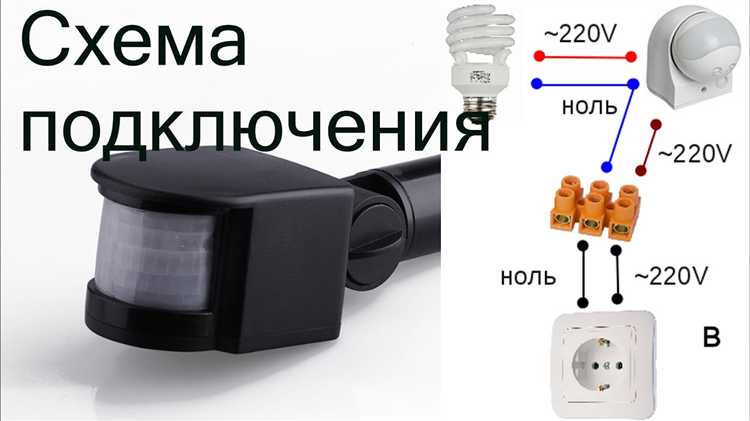

Если датчик рассчитан на 220 В, его подключение напрямую к бытовой электросети возможно только при наличии встроенного блока питания. В противном случае потребуется внешний преобразователь. Большинство компактных датчиков работают от 12 В постоянного тока – для них используется адаптер или общий блок питания.

Сирены чаще всего питаются от 12 В DC, но встречаются модели на 24 В. Совместимость напряжения с датчиком критична: если напряжение разное, потребуется установка отдельных блоков питания или использование преобразователя.

Для автономных устройств питание обеспечивается батареями типа CR123A, AA или встроенными аккумуляторами. В этом случае важно учитывать уровень заряда и периодичность замены или подзарядки, особенно при круглосуточной эксплуатации.

Перед подключением следует проверить полярность и токовую нагрузку. Если потребление устройств превышает возможности блока питания, возможен перегрев или выход из строя. При расчётах нужно учитывать пусковые токи, особенно для сирен с механическим или пьезоэлементом.

Определение и согласование параметров питания – обязательный этап перед монтажом. Несовместимость напряжений или мощности приведёт к отказу системы.

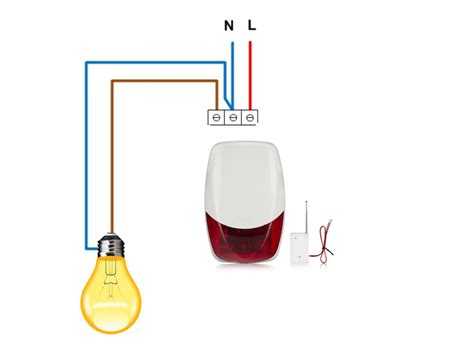

Схема подключения проводных и беспроводных датчиков

Проводной датчик подключается к сирене через кабель, передающий как питание, так и сигнальный импульс. Чаще всего используются два или четыре провода: два для питания (+12В и GND) и два для сигнала (NC или NO и GND). Подключение осуществляется к клеммам сирены: сигнальный провод соединяется с входом триггера, питание – с источником 12В. Если используется NC-контакт, сирена активируется при размыкании цепи. При необходимости защиты от саботажа добавляется тамперный шлейф.

Беспроводной датчик требует наличия приёмника, совместимого с используемым протоколом (например, 433 МГц или Zigbee). Приёмник подключается к сирене аналогично проводному датчику: питание от источника 12В, сигнальный выход – к входу триггера. Датчик связывается с приёмником по радио, передаёт сигнал при срабатывании. Часто требуется первоначальная привязка: включить режим обучения на приёмнике и активировать датчик. Следует учитывать дальность сигнала и наличие помех.

Перед монтажом проверяется полярность питания и тип выходного сигнала: нормально замкнутый (NC) или нормально разомкнутый (NO). Несоответствие может привести к ложным срабатываниям или неработоспособности схемы.

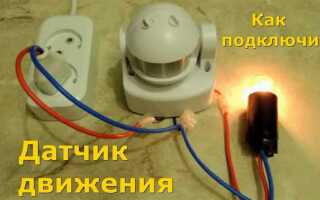

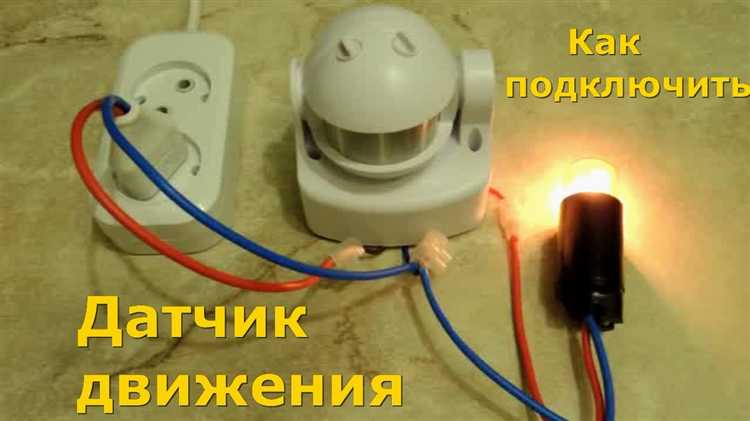

Подключение компонентов к источнику питания

Перед подключением убедитесь, что напряжение питания соответствует характеристикам датчика движения и сирены. Как правило, оба устройства работают от 12 В постоянного тока.

1. Используйте стабилизированный блок питания 12 В с выходным током не менее 1 А.
2. От выхода «+» блока питания проложите провод к положительному входу датчика движения (обычно маркируется как VCC или +12V).
3. Подключите «−» питания к общему контакту датчика (GND).
4. Выход датчика (OUT) соедините с управляющим входом сирены. Убедитесь, что уровень сигнала совместим (обычно 12 В).
5. Питание сирены подаётся отдельно: «+» блока питания подключается к положительному контакту сирены, «−» – к отрицательному.
6. Если используется транзистор или реле для управления сиреной, выход датчика подключается к базе транзистора через резистор 1 кОм или к управляющему контакту реле. Питание на нагрузку подаётся через коллектор (или замыкающий контакт реле).

При монтаже соблюдайте полярность. Используйте изоляцию и надёжные соединения. Перед включением проверьте схему мультиметром на предмет короткого замыкания.

Настройка чувствительности и времени срабатывания датчика

Перед началом необходимо отключить питание схемы. Это предотвратит случайное срабатывание и повреждение компонентов. Затем найдите на корпусе датчика два потенциометра. Один отвечает за чувствительность (обычно помечен как «SENS»), второй – за время срабатывания («TIME»).

Для настройки чувствительности поверните регулятор «SENS» по часовой стрелке для увеличения дальности обнаружения. Против часовой – для уменьшения. Оптимальное значение подбирается экспериментально. Например, если установка производится в помещении 5×4 м, начните с среднего положения, затем постепенно повышайте чувствительность, пока датчик не начнёт реагировать на движение на нужной дистанции (обычно 3–5 м для PIR-моделей).

Регулятор «TIME» задаёт продолжительность сигнала на выходе после обнаружения движения. Если вы подключаете сирену, рекомендуется установить интервал от 10 до 30 секунд. Поверните потенциометр по часовой стрелке для увеличения этого времени. Минимальное значение у большинства моделей – около 5 секунд, максимальное – до 5 минут. При подключении к сирене достаточно 15–20 секунд, чтобы обеспечить информативность сигнала, не создавая излишнего шума.

После первичной настройки включите питание и протестируйте систему. Проверьте реакцию датчика на движение на разных расстояниях и с разных углов. При необходимости скорректируйте оба параметра. Завышенная чувствительность приведёт к ложным срабатываниям, заниженная – к пропуску движения. Время удержания сигнала подбирается в зависимости от типа сирены и требований к длительности оповещения.

Проверка работы системы и устранение неполадок

После подключения датчика движения к сирене важно проверить корректность работы каждого элемента. Следуйте этому алгоритму:

1. Подайте питание на систему и убедитесь, что индикаторы на датчике и сирене включены.
2. Активируйте движение перед датчиком в пределах его зоны обнаружения.
3. Проверьте, срабатывает ли сирена при обнаружении движения. Если нет, выполните диагностику.

Если сирена не реагирует, проверьте следующие моменты:

• Проверьте правильность подключения проводов – полярность и контакты должны быть надёжными и без повреждений.
• Измерьте напряжение на выходе датчика в момент активации – оно должно соответствовать техническим характеристикам устройства.
• Убедитесь, что чувствительность датчика настроена корректно и не выставлена на минимальное значение.
• Проверьте целостность предохранителей и исправность блока питания.
• Оцените дальность и угол обзора датчика, убедитесь, что объект движется в зоне покрытия.

Если сирена срабатывает без движения, вероятны ложные срабатывания. Для устранения:

• Отрегулируйте чувствительность датчика или измените угол его наклона.
• Исключите наличие источников тепла или движущихся предметов в зоне обнаружения.
• Проверьте, нет ли электромагнитных помех или повреждений на кабелях.

В случае повторных сбоев замените датчик на заведомо исправный для проверки работоспособности системы.

Вопрос-ответ:

Как правильно выбрать датчик движения для подключения к сирене?

При выборе датчика движения важно учитывать тип помещения и назначение системы безопасности. Для помещений с небольшими размерами подойдёт датчик с углом обзора около 90 градусов и дальностью срабатывания до 10 метров. Если планируется установка на улице, стоит выбрать датчик с защитой от погодных условий и возможностью регулировки чувствительности, чтобы избежать ложных срабатываний. Также обратите внимание на совместимость датчика с вашей сиреной и напряжение питания, чтобы избежать проблем при подключении.

Какие инструменты и материалы понадобятся для подключения датчика движения к сирене?

Для установки потребуются стандартные инструменты: отвёртка, пассатижи, изолента и, возможно, дрель для крепления корпуса датчика. Помимо этого, пригодятся соединительные провода подходящего сечения, которые обеспечат надежное электрическое соединение между датчиком и сиреной. Если проводка будет скрытой, стоит подготовить трубки или кабель-каналы для защиты проводов. Также полезно иметь мультиметр для проверки правильности подключения и целостности цепи перед включением.

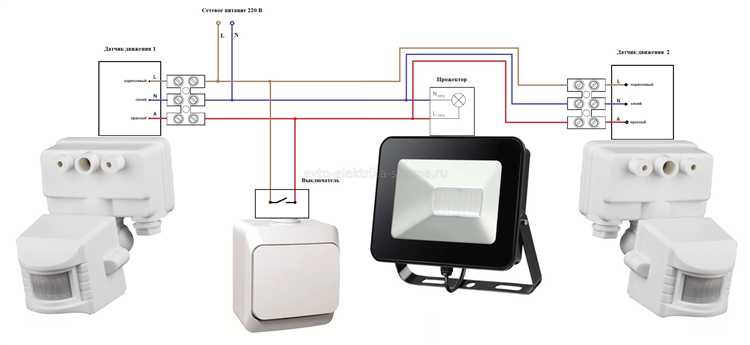

Можно ли подключить несколько датчиков движения к одной сирене, и как это сделать?

Да, к одной сирене можно подключить несколько датчиков, но следует учитывать особенности схемы. Обычно датчики соединяются параллельно, чтобы срабатывание любого из них активировало сирену. При этом важно использовать устройства с одинаковым типом выходного сигнала — обычно это реле или контактные группы. Нужно внимательно следить за суммарной нагрузкой на сирену и питанием, чтобы не перегрузить цепь. Рекомендуется проверить электрические характеристики каждого датчика и согласовать их с параметрами сирены, чтобы обеспечить корректную работу всей системы.

Что делать, если датчик движения не вызывает срабатывание сирены после подключения?

Если после подключения сирена не реагирует на движение, сначала проверьте правильность всех соединений согласно схеме. Иногда провода могут быть перепутаны или недостаточно надёжно закреплены. Затем убедитесь, что питание подаётся на оба устройства и что напряжение соответствует требованиям. Если в схеме используется реле, проверьте его состояние и целостность контактов. Также полезно проверить настройки самого датчика — возможно, его чувствительность слишком низкая или зона обнаружения не соответствует месту установки. Если проблема сохраняется, стоит использовать мультиметр, чтобы измерить напряжение и сигнал на выходе датчика, а при необходимости обратиться к специалисту для диагностики.
