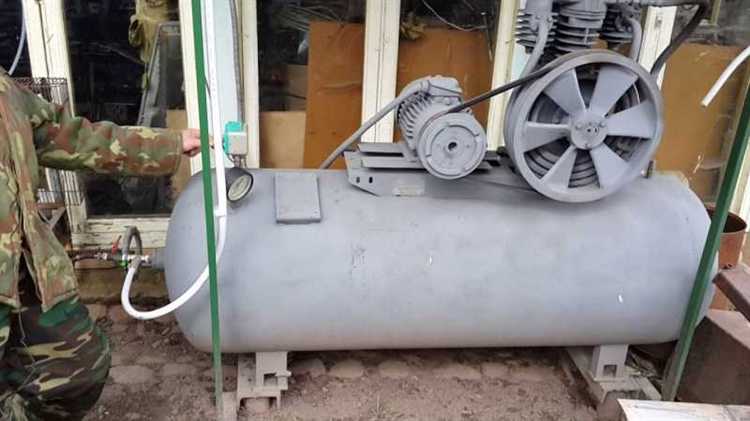

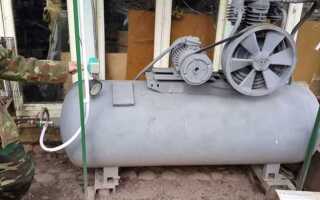

Переделка старого газового баллона в компрессор – практичное решение для гаража или домашней мастерской. Объём стандартного баллона (примерно 50 литров) позволяет обеспечить стабильное давление и запас воздуха для пневмоинструмента, покраски или накачки шин. Важно использовать только баллоны, полностью освобождённые от остатков газа и тщательно промытые – остатки пропана могут быть опасны при сварке и резке металла.
Для сборки потребуется электродвигатель мощностью не менее 1,5 кВт, головка компрессора от холодильника, поршневой компрессор или головка от автомобильного компрессора, обратный и предохранительный клапаны, манометр, ресивер (в данном случае – сам баллон), а также автоматика пуска и шланги с фитингами. Герметизация всех соединений – обязательное условие для безопасной работы под давлением.
Отдельное внимание нужно уделить установке обратного клапана на выходе из компрессорной головки. Это предотвращает возврат воздуха и облегчает запуск двигателя. Давление в системе желательно ограничивать на уровне 8 атмосфер, поскольку газовые баллоны не рассчитаны на более высокие нагрузки. Для контроля давления и автоматического отключения рекомендуется использовать реле давления с регулируемым диапазоном.
Фиксация всех элементов – мотор, компрессорная головка, баллон – должна выполняться на устойчивой металлической раме. Для охлаждения рекомендуется предусмотреть вентилятор или установить компрессор в хорошо проветриваемом помещении. Запрещается использование ржавых или деформированных баллонов – это повышает риск разгерметизации при работе под давлением.

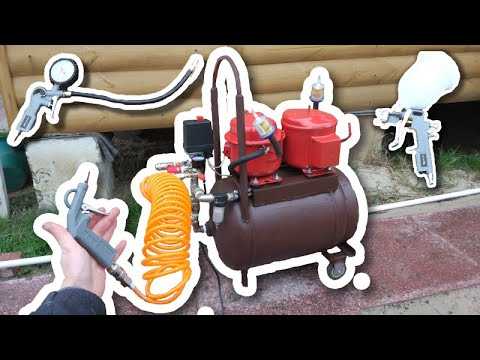

Выбор подходящего газового баллона и проверка его состояния
Для изготовления компрессора подходит только металлический газовый баллон, рассчитанный на высокое давление. Оптимальный объём – от 20 до 50 литров. Наиболее часто используют баллоны от пропана с рабочим давлением 1,6 МПа и испытательным до 2,5 МПа.
- Ищите баллон с хорошо читаемыми заводскими маркировками. Дата выпуска не должна превышать 10 лет от текущего момента.
- Убедитесь, что баллон не подвергался механическим повреждениям – вмятины, следы коррозии, сварочные швы от несанкционированного ремонта недопустимы.
- Проверьте внутреннюю часть: открутите вентиль, направьте внутрь источник света и осмотрите на предмет ржавчины, остатков газа или влаги.
- Проверка на герметичность обязательна: заглушите выходы, заполните водой, создайте избыточное давление насосом и наблюдайте за возможными утечками.
- Баллоны с изменённой геометрией (вздутия, деформации) использовать нельзя – они теряют прочностные характеристики.
Перед началом работ полностью удалите остатки газа. Лучше всего заполнить баллон водой до краёв, затем слить её – это вытеснит пары и снизит риск взрыва при резке или сверлении.
Подготовка баллона: очистка, демонтаж вентиля и удаление остатков газа
Откручивать вентиль необходимо осторожно: используйте разводной ключ с длинной ручкой. Если вентиль не поддаётся, нагрейте его строительным феном до 80–100 °C – это ослабит резьбу. Не применяйте открытое пламя. В случае сильной коррозии – аккуратно срежьте вентиль болгаркой, отступив 2–3 см от основания, чтобы не повредить резьбу баллона.
После демонтажа вентиля промойте внутреннюю часть баллона раствором пищевой соды (на 5 л воды – 2 ст. ложки) и залейте водой до краёв. Оставьте на 12 часов. Это нейтрализует остатки газа и удалит запах. Воду слейте, повторите промывку, затем просушите баллон перевёрнутым, в течение суток, на открытом воздухе.
Для полной безопасности перед последующей работой просверлите в корпусе отверстие диаметром 3–5 мм и понюхайте выходящий воздух. Если запаха газа нет – баллон безопасен для дальнейшего использования.
Подбор и установка компрессорной головки от холодильника
Выбор компрессора осуществляется среди моделей от бытовых холодильников с рабочим давлением не менее 8 бар. Подходят компрессоры от холодильников марок Atlant, LG, Samsung, а также старых моделей «Бирюса» и «Саратов». Оптимальная мощность – 150–200 Вт. Обязательно проверьте маркировку и характеристики на шильдике: нужно напряжение 220 В и тип хладагента R134a или R12. Компрессоры от морозильных камер обеспечивают больший напор и подходят для покрасочных работ.
Проверка работоспособности перед установкой обязательна. Подключите компрессор к сети через пусковое реле и убедитесь в стабильной работе без посторонних звуков. Воздух должен поступать из одного патрубка, второй служит всасывающим, третий (если есть) – это сервисный порт, который герметизируется.
Удаление масла необходимо для предотвращения попадания хладагента в воздух. Слейте масло через всасывающий патрубок, промойте компрессор 100 мл бензина «Галоша» или ацетоном, прокачайте воздухом до полного удаления остатков.
Крепление компрессора к газовому баллону выполняется на виброопоры или резиновые прокладки. Компрессор фиксируется на жесткой металлической пластине, приваренной или прикрученной к корпусу баллона. Обязательно оставьте зазор в 2–3 см для вентиляции.
Подключение выходного патрубка производится с использованием переходника и шланга высокого давления. Все соединения герметизируются фум-лентой или анаэробным герметиком. Устанавливается обратный клапан между компрессором и ресивером, чтобы избежать обратного давления при отключении питания.
Электропитание организуется через пускозащитное реле. Оптимально использовать реле от того же холодильника, к которому припаиваются провода сечением 1,5 мм². Для запуска удобно предусмотреть кнопку с индикацией и автоматический предохранитель на 6 А.
Организация системы отвода конденсата и масляного сепаратора
При работе самодельного компрессора из газового баллона неизбежно образуется конденсат и попадает масло из компрессорной головки. Для исключения повреждения пневмоинструмента и предотвращения коррозии системы необходима эффективная система фильтрации.
Первым элементом устанавливается ресивер, оборудованный краном или автоматическим дренажом в нижней части. Отвод конденсата должен выполняться регулярно – вручную через шаровой кран 1/4″ или через автоматический дренаж, реагирующий на повышение давления.
Далее монтируется масляный сепаратор. Оптимальный вариант – промышленный фильтр-отделитель с размером соединения 1/2″, рассчитанный на давление до 10 атмосфер. В случае дефицита средств допускается изготовление самодельного сепаратора:
- Корпус – отрезок стальной трубы длиной 200–300 мм, диаметром не менее 50 мм;
- Внутри размещается металлическая сетка или стружка для турбулизации потока;
- В нижней части – отстойник с краником для периодического слива масла;
- Вход и выход – угловые штуцеры, установленные так, чтобы поток двигался по спирали.
После сепаратора рекомендуется установить фильтр тонкой очистки, удаляющий остатки влаги и масляной взвеси. Все соединения герметизируются фум-лентой или анаэробным герметиком. При монтаже следует учитывать направление потока, обозначенное стрелкой на корпусе фильтра.
При использовании компрессора в зимний период слив конденсата и масла необходимо выполнять после каждого сеанса работы, чтобы исключить замерзание влаги в системе.

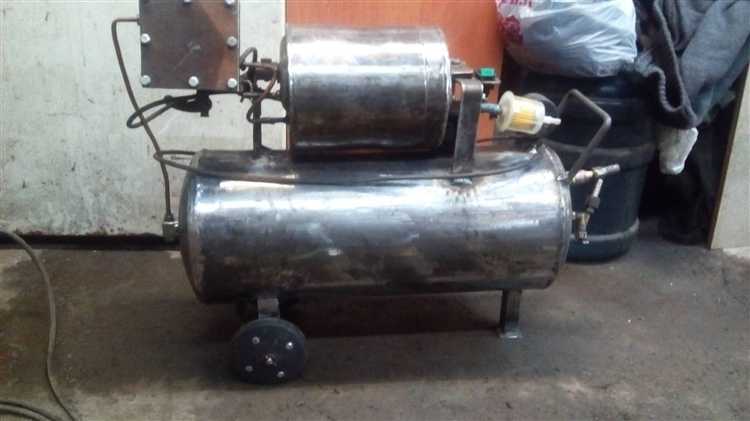

Установка манометра, реле давления и предохранительного клапана
Для контроля и безопасности работы самодельного компрессора необходимо правильно установить манометр, реле давления и предохранительный клапан. Все элементы монтируются в верхней части баллона или в специально установленном распределительном блоке с резьбовыми выходами.
Манометр подключается через латунный тройник или фитинг с резьбой 1/4″. Он показывает текущее давление в ресивере. Оптимальный диапазон шкалы – до 10 Бар. Герметизация соединения выполняется с использованием фум-ленты или пасты Loctite 577.
Реле давления регулирует автоматическое включение и отключение компрессора. Подключается к линии после манометра. Для бытовых нужд достаточно реле с диапазоном 4–8 Бар. Давление включения выставляется около 4 Бар, отключения – не выше 8 Бар, в зависимости от возможностей компрессора. Электропитание подводится к реле через термостойкий кабель с сечением не менее 1,5 мм².
Предохранительный клапан служит аварийным сбросом давления при отказе реле. Устанавливается в ту же группу, что и манометр. Давление срабатывания должно быть на 0,5 Бар выше давления отключения реле, но не превышать максимального давления баллона (обычно 10 Бар). Используются заводские клапаны с сертификатом и калибровкой, желательно латунные или из нержавеющей стали.
После монтажа всех элементов необходимо провести опрессовку системы с помощью мыльного раствора. Проверка герметичности обязательна перед первым запуском.

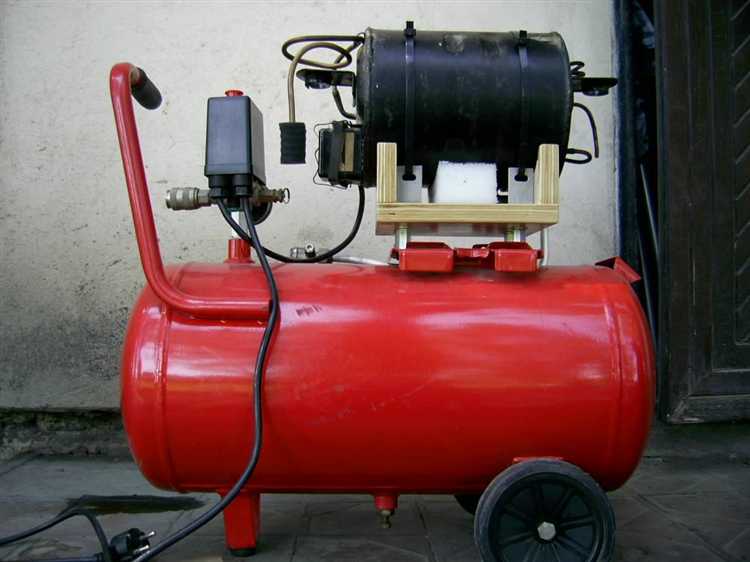

Сборка и герметизация всех соединений компрессора
После подготовки корпуса из газового баллона и установки необходимых элементов начинается ключевой этап – сборка и герметизация соединений. От качества этих работ зависит не только эффективность компрессора, но и его безопасность.
-
Подключение ресивера к компрессорной головке:
- Используйте металлическую трубку (не шланг) с допустимым рабочим давлением не ниже 10 атмосфер.
- Соединение осуществляется через штуцеры с резьбой 1/2″ или 3/8″, в зависимости от конструкции головки.
- Обязательно нанесите на резьбовые соединения ленту ФУМ или пасту Loctite 577. Убедитесь в полном обжатии соединения.
-
Установка обратного клапана:
- Размещается между компрессором и ресивером, ближе к последнему.
- Выбирайте латунные или стальные изделия, рассчитанные на давление свыше 8 бар.
- Все резьбы герметизируются с использованием анаэробного герметика. Не допускается установка без уплотнения.
-
Монтаж дренажного крана:
- Устанавливается в нижней точке баллона. Диаметр – не менее 1/4″.
- Используйте кран с металлической ручкой и термостойким уплотнением.
- Резьба уплотняется ФУМ-лентой в 4-5 слоев с равномерным натяжением.
-
Соединение с выходным штуцером:
- Выходной патрубок должен иметь быстросъёмное соединение с внутренним клапаном.
- Подключайте только через армированный шланг с рабочим давлением от 12 атм.
- Фиксация хомутами запрещена – используйте только резьбовые соединения с герметиком.
По завершении сборки выполните проверку герметичности: заполните систему воздухом и нанесите мыльный раствор на все резьбы. Пузырьки укажут на негерметичные места. Устраните дефекты и проведите повторную проверку.

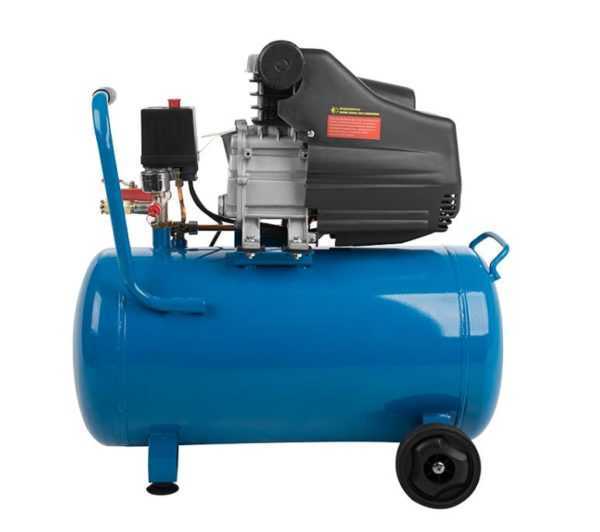

Проверка работоспособности самодельного компрессора и устранение утечек
После сборки компрессора необходимо подключить его к электросети через автоматический выключатель и установить реле давления с точной настройкой предельных значений. Включите питание и следите за набором давления в ресивере. Нормальное время набора 8 атмосфер – не более 3–5 минут, в зависимости от мощности двигателя и объема баллона.
При первых запусках важно контролировать нагрев компрессора. Корпус двигателя не должен перегреваться выше 60–70 °C. Если температура растет быстрее, чем положено, необходимо проверить качество вентиляции и исправность термозащиты.
Утечки воздуха можно выявить с помощью мыльного раствора. Промажьте соединения фитингов, штуцеров, резьб и кранов, после чего включите компрессор. Появление пузырей указывает на негерметичность. Подтяните резьбы, замените уплотнительные ленты или кольца.
Особое внимание уделите обратному клапану и резьбовым соединениям на выходе из компрессорной головки. Даже микроподсосы в этих местах вызывают постоянный запуск двигателя и снижение давления в системе.
После устранения всех утечек проведите повторную проверку. Компрессор должен автоматически отключаться при достижении установленного давления и не запускаться без падения давления ниже порога включения. Если поведение реле нестабильно – замените его или проверьте точность калибровки.
Завершающий этап – проверка ресивера на удержание давления. Отключите питание и оставьте систему под давлением на 12 часов. Если утечек нет, давление снизится не более чем на 0,2–0,3 атмосферы.
