Деревянное перекрытие между этажами – это несущая конструкция, распределяющая нагрузку от вышележащих элементов и обеспечивающая звукоизоляцию и теплоизоляцию. Основу перекрытия составляют балки из хвойных пород древесины сечением не менее 50×200 мм, укладываемые с шагом 600 мм. Нагрузку следует учитывать комплексно: вес самого перекрытия, отделочных материалов, мебели и предполагаемое количество людей, одновременно находящихся на этаже. Расчетная нагрузка обычно составляет 300–400 кг/м².
Длина пролета балки не должна превышать 4 метра при стандартных сечениях. Если перекрытие шире, используют балки большего сечения или усиливают их стальными соединительными элементами. Концы балок обязательно обрабатываются антисептиком и укладываются в стены на глубину не менее 150 мм с подложкой из гидроизоляционного материала, например, рубероида.
Для обеспечения жесткости и предотвращения прогиба устанавливаются черепные бруски или выполняется подшивка чернового настила. Межбалочное пространство заполняется минеральной ватой плотностью не менее 30 кг/м³. Это одновременно обеспечивает теплоизоляцию и снижает уровень ударного и воздушного шума. Пароизоляция укладывается с теплой стороны, гидроизоляция – с холодной. Это предотвращает накопление влаги в утеплителе и гниение древесины.
Чистовой настил выполняется из шпунтованных досок толщиной 36–40 мм или листов фанеры на саморезах. Доски крепятся поперек балок с зазором 2–3 мм для компенсации сезонных изменений влажности. Перед укладкой все деревянные элементы должны быть высушены до влажности не более 12% и обработаны огнебиозащитными составами.
Ошибки при устройстве деревянного перекрытия – частая причина скрипов, деформаций и просадки полов. На этапе проектирования необходимо учитывать расположение перегородок, чтобы они опирались непосредственно на балки, а не на настил. Нарушение этого правила снижает долговечность конструкции и приводит к появлению трещин на стенах верхнего этажа.

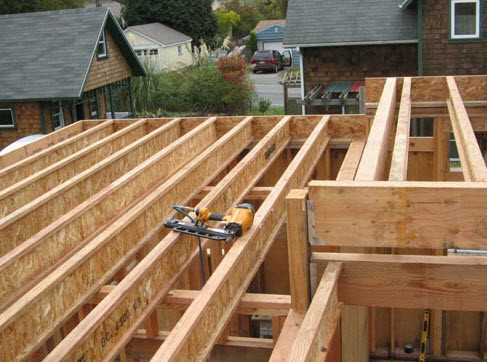

Выбор подходящего сечения и длины балок перекрытия
Оптимальное сечение балки перекрытия напрямую зависит от пролёта между опорами и предполагаемой нагрузки. Для жилых помещений стандартная расчетная нагрузка составляет 350–400 кг/м², включая вес перекрытия и эксплуатационные нагрузки. При увеличении полезной нагрузки, например, при устройстве санузла или кладовой, сечение необходимо пересчитывать.
Для пролёта до 3 метров подойдут балки сечением 50×150 мм, при условии шагa установки не более 600 мм. При увеличении пролёта до 4 метров применяются балки 50×200 мм. Для перекрытий до 5 метров минимально допустимое сечение – 75×225 мм при шаге 500 мм. Если шаг увеличивается, необходимо соответственно увеличить и сечение. Нагрузки следует рассчитывать индивидуально, особенно при использовании тяжелых напольных покрытий или мебели.
Длина балки должна учитывать не только пролёт, но и опору с каждой стороны – минимум 150 мм на кирпичной стене и 100 мм при укладке на деревянный мауэрлат. Балку нельзя опирать впритык к краю – важно обеспечить равномерную передачу нагрузки на опору.

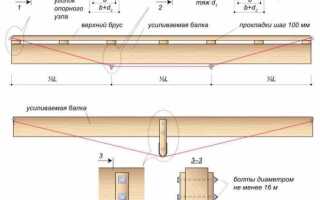

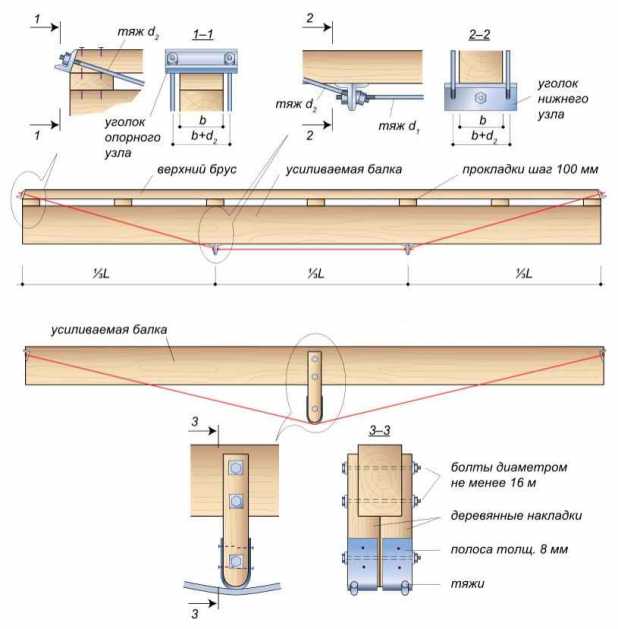

Для повышения жесткости при пролётах более 4 метров рекомендуется использовать составные балки (сдвоенные или строенные), а также устраивать разгружающие прогонные элементы. При проектировании сложных перекрытий целесообразно использовать расчёт по СНиП или Eurocode, а при сомнениях обращаться к инженеру-строителю.

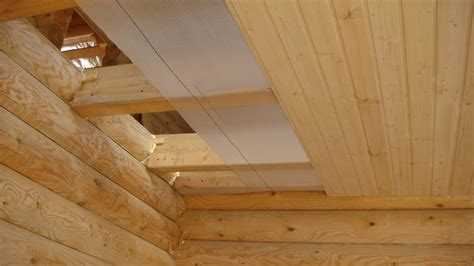

Расчет нагрузки на деревянное перекрытие
Перед проектированием перекрытия необходимо определить суммарную нагрузку, которую конструкция должна выдерживать. Основные компоненты: постоянная нагрузка от самого перекрытия и временная эксплуатационная нагрузка.
Постоянная нагрузка включает вес балок, настила, утеплителя, звукоизоляции и отделочных материалов. В среднем для жилых помещений она составляет 150–200 кг/м². Точная величина зависит от используемых материалов. Например, массивная доска толщиной 40 мм добавляет около 25 кг/м².
Эксплуатационная нагрузка в жилых зданиях по СП 20.13330.2016 составляет 150 кг/м². Если помещение предполагает повышенные нагрузки (библиотека, кладовая), расчет проводят с учетом значений до 200–250 кг/м².
Итоговая расчетная нагрузка – сумма постоянной и временной, с учетом коэффициента надежности (обычно 1.3–1.5). Пример: при постоянной нагрузке 180 кг/м² и временной 150 кг/м², расчетная нагрузка составит (180 + 150) × 1.3 = 429 кг/м².
При расчете сечения балки учитывают шаг установки (обычно 600–1000 мм), пролет между опорами и порог прогиба (не более 1/250 от пролета). Например, при пролете 4 м и шаге 600 мм под нагрузку 429 кг/м² подойдет балка сечением не менее 50×200 мм из древесины хвойных пород при условии достаточной влажности (до 12%) и отсутствии дефектов.
Все расчеты необходимо подтверждать инженерным анализом с учетом конкретных условий эксплуатации, а также учитывать возможность точечной нагрузки от перегородок или мебели.

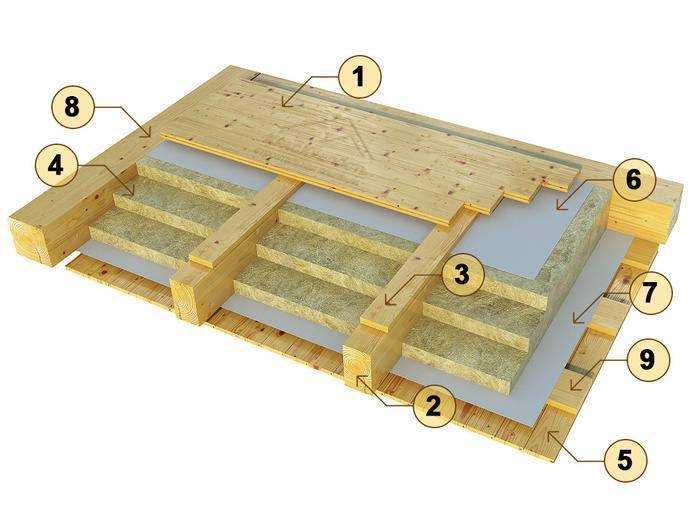

Определение шага установки балок для жилых помещений
Шаг установки балок перекрытия напрямую зависит от расчетной нагрузки, пролета между несущими стенами и сечения используемых балок. Для жилых помещений принято учитывать нормативную нагрузку в пределах 300–400 кг/м² с учетом веса пола, мебели и перемещающихся нагрузок.
- Для деревянных балок сечением 50×200 мм и пролетом до 3 м оптимальный шаг составляет 600 мм.
- При увеличении пролета до 4 м, целесообразно использовать балки сечением 75×225 мм с шагом 500 мм.
- Если пролет превышает 4,5 м, необходим переход на балки 100×250 мм с шагом 400–450 мм или добавление промежуточных опор.
При расчёте шага важно учитывать направление настила: балки должны укладываться перпендикулярно доскам чистового пола или листам фанеры. Это повышает жёсткость конструкции и снижает прогиб.
Монтаж балок с шагом более 600 мм в жилых помещениях не допускается из-за риска вибраций и чрезмерного прогиба. Расстояние менее 400 мм экономически нецелесообразно и усложняет прокладку инженерных коммуникаций.
Рекомендуется использовать точный расчет с учётом влажности и типа древесины. При использовании клеёного бруса допустим меньший шаг за счёт высокой прочности материала. В любом случае проверка на прогиб по формуле f ≤ L/300 обязательна.

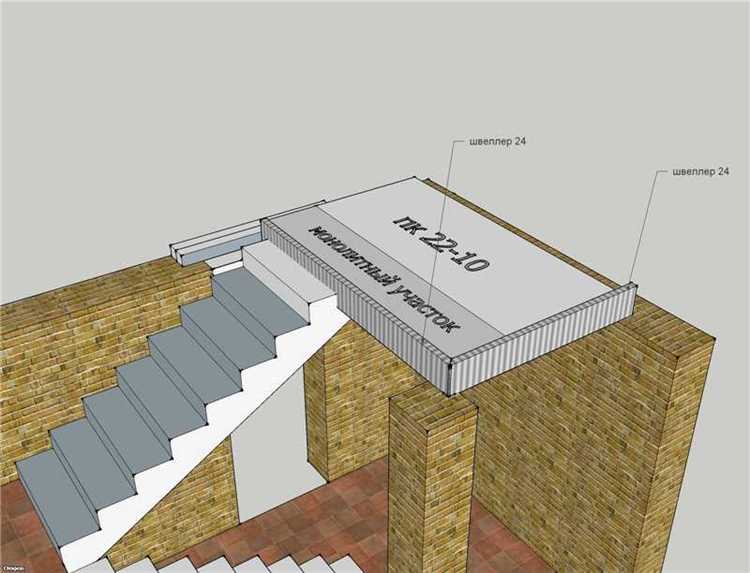

Крепление балок к несущим стенам: методы и особенности
Надёжное соединение балок перекрытия с несущими стенами определяет жёсткость конструкции и её долговечность. Выбор метода зависит от материала стены, сечения балок и нагрузок.
- Установка в гнёзда (углубления в стене): применяется для кирпичных и блочных стен. Гнездо выполняется глубиной не менее 150 мм и шириной, превышающей толщину балки на 10–20 мм. Конец балки антисептируется и оборачивается рулонной гидроизоляцией. Недопустимо заделывать торец балки цементом – это ускоряет гниение.
- Опора на мауэрлат: используется при устройстве перекрытий по деревянным и каркасным стенам. Мауэрлат должен быть надёжно закреплён анкерами. Балки укладываются на него с шагом не более 600 мм и фиксируются металлическими уголками или скобами.
- Крепление с помощью стальных опорных кронштейнов: актуально для железобетонных или газобетонных стен, где нельзя вырубать гнёзда. Кронштейны крепятся анкерными болтами, на них укладываются балки и фиксируются саморезами или гвоздями. Обязателен монтаж демпферной прокладки между деревом и металлом.
- Врезка в обвязочный венец: применяется при деревянных стенах из бруса. Концы балок запиливаются в шип или паз, обеспечивая точное прилегание. Дополнительно используются глухари или нагели для предотвращения смещения.
Нагрузка на балку должна передаваться равномерно. Недопустим перекос или свободный конец. Шаг балок подбирается с учётом пролёта: при длине 4 м он составляет 600 мм, при 3 м – 700–800 мм. При необходимости установки балки на ребро её высота увеличивается минимум на 50% от расчётной толщины.
Любое соединение требует антикоррозионной защиты металла и обработки дерева антисептиком. Наличие продухов в месте сопряжения исключает скопление влаги и грибок.

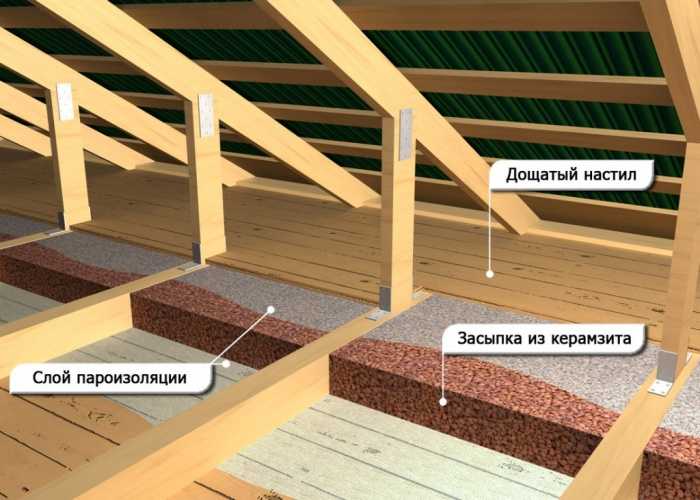

Монтаж звукоизоляции и утеплителя между балками
Для обеспечения эффективной тепло- и звукоизоляции перекрытия необходимо правильно уложить соответствующие материалы между балками. Оптимальное расстояние между балками – 600 мм по центрам. Это позволяет использовать стандартные маты утеплителя без подрезки. Под балками монтируются опорные бруски (черепные), на которые укладываются черновые доски – основание для изоляционного слоя.
В качестве утеплителя предпочтительна минеральная вата плотностью не менее 35 кг/м³. Она не поддерживает горение и обладает хорошими теплоизоляционными свойствами. Укладывать вату нужно плотно, без зазоров, но не утрамбовывая, чтобы не снизить теплоэффективность.
Для звукоизоляции поверх утеплителя укладывают слой звукоизоляционного материала – например, плиты из каменной ваты с плотностью 50–80 кг/м³. Они глушат как ударные, так и воздушные шумы. Плиты устанавливаются в шахматном порядке, чтобы исключить прохождение звука по стыкам.
Сверху настилается пароизоляционная мембрана. Она предотвращает увлажнение ваты со стороны помещения. Полотна укладываются с нахлестом 100–150 мм и проклеиваются герметичной лентой. Мембрана обязательно заводится на стены не менее чем на 100 мм.
Важно избегать щелей между балками и утеплителем. Если балка имеет неправильную геометрию, утеплитель подрезается точно по контуру. Для заполнения труднодоступных мест можно использовать эковату или монтажную пену без расширения.
После укладки всех слоёв можно приступать к монтажу чистового пола или подшивки потолка нижнего этажа.

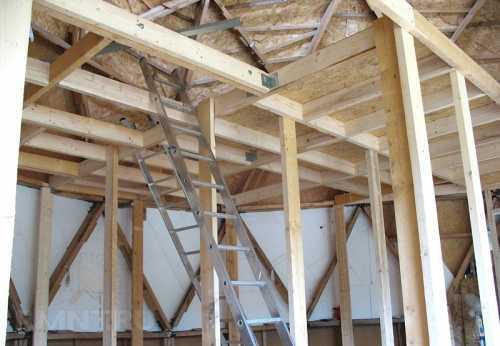

Устройство чернового настила по балкам перекрытия
Черновой настил укладывается непосредственно на несущие балки и служит основой для чистового пола. Для настила применяют доски толщиной не менее 25 мм, шириной 100–150 мм, обработанные антисептиком и влагозащитным составом.
Доски укладывают перпендикулярно балкам с зазором 3–5 мм для вентиляции и компенсации усушки. Зазоры обеспечивают нормальный воздухообмен и снижают риск гниения древесины. При длине досок более 3 м требуется установка опорных лаг или дополнительных балок.
Крепление осуществляется оцинкованными гвоздями или саморезами с шагом 150–200 мм. Гвозди забивают под углом для предотвращения расшатывания. Шляпки крепежа утапливают в древесину, чтобы избежать деформаций чернового пола.
При укладке чернового настила важно соблюдать горизонтальность, проверяя уровень через каждые 2 метра. В местах стыков досок смещение недопустимо, стыки должны приходиться на балки или лаги.
Для шумоизоляции между досками можно использовать прокладки из минеральной ваты или вспененного полиэтилена толщиной 3–5 мм. Это снижает передачу вибраций и улучшает комфорт эксплуатации.

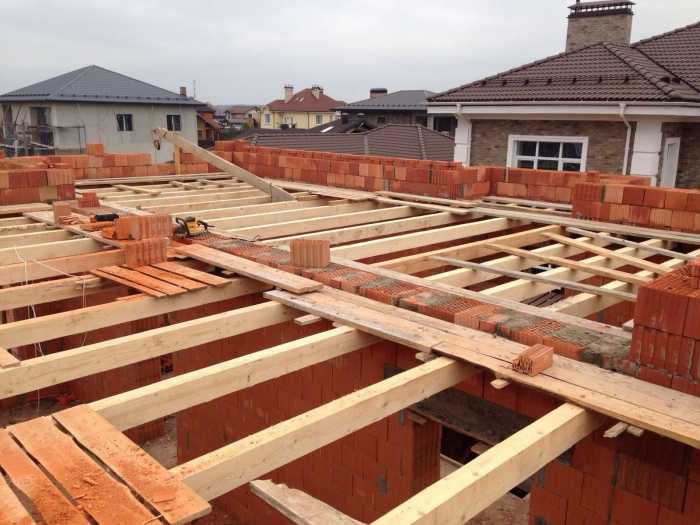

Защита деревянных элементов от влаги и насекомых
Для долговечности деревянного перекрытия критически важно обеспечить комплексную защиту от влаги и биологических угроз. В первую очередь необходимо использовать древесину с влажностью не выше 18%. Повышенная влажность приводит к развитию гниения и снижению прочности конструкций.
Обязательным этапом является обработка антисептиками глубокого проникновения, например, на основе медного купороса или препаратов на основе изоцианатов. Эти составы защищают древесину от плесени, грибка и жуков-древоточцев. Обработка должна включать пропитку всех видимых и скрытых элементов с повторным нанесением после монтажа.
Для предотвращения капиллярного подсоса влаги древесину укладывают на гидроизоляционные прокладки из полиэтиленовой пленки или битумно-полимерных мембран. Особое внимание уделяется узлам сопряжения с бетонными и кирпичными элементами – там необходимо организовать барьер от влаги.
Вентиляция подкровельного пространства и пустот между балками снижает риск накопления конденсата. Рекомендуется проектировать зазоры не менее 50 мм для свободной циркуляции воздуха.
В районах с высоким уровнем влажности и повышенным риском заражения насекомыми стоит применять дополнительное термическое или химическое термообработанное дерево (термодревесину), устойчивую к биологическому разрушению.
Регулярный осмотр перекрытий с контролем состояния защитных покрытий и оперативное устранение повреждений существенно продлевают срок эксплуатации деревянных конструкций.
Контроль горизонтальности и устранение прогибов перекрытия
Для проверки горизонтальности деревянного перекрытия применяется нивелир или лазерный уровень. Контроль проводят в нескольких точках вдоль балок и по центру пролёта. Допустимый уклон не должен превышать 2 мм на 1 метр длины.
Прогибы балок определяют с помощью деревянной рейки или правила длиной не менее 2 метров, прикладывая их к нижней поверхности. Прогиб более 10 мм свидетельствует о необходимости усиления конструкции.
Для устранения мелких прогибов применяют подкладывание клиновидных или пластиковых прокладок под балки с последующей фиксацией монтажными скобами или гвоздями. При значительных деформациях проводят усиление перекрытия установкой дополнительных балок или металлических швеллеров под существующими несущими элементами.
Важно проверять состояние опор балок: просадка или разрушение опорной стены приводит к искривлению. В таких случаях устраняют дефекты основания перед корректировкой перекрытия.
После исправления всех дефектов проводят повторный замер горизонтальности, чтобы исключить перекосы и обеспечить равномерное распределение нагрузки на всю конструкцию.
Вопрос-ответ:
Какие материалы лучше использовать для деревянного перекрытия между этажами?
Для создания надежного деревянного перекрытия обычно применяют качественную древесину хвойных пород — сосну, ель или лиственницу. Эти материалы отличаются хорошей прочностью и доступностью. Важно, чтобы древесина была сухой и обработанной антисептиками, чтобы избежать гниения и вредителей. Дополнительно можно использовать металлические крепежи и специальные прослойки для повышения устойчивости конструкции.
Как рассчитать количество балок и их шаг для перекрытия между этажами?
Расчет количества балок зависит от предполагаемой нагрузки на перекрытие и длины пролета. Обычно шаг между балками составляет от 40 до 60 см. Для точного расчета нужно учитывать вес мебели, техники и людей, которые будут находиться на этаже. Балки подбирают так, чтобы прогиб под нагрузкой не превышал нормы. В строительных нормах указаны максимальные допустимые значения, которые следует соблюдать.
Какие ошибки чаще всего допускают при монтаже деревянного перекрытия?
Одной из частых ошибок является использование необработанной или влажной древесины, что приводит к деформации и гниению. Также нередко неправильно выбирают размер балок или шаг их установки, что снижает прочность конструкции. Иногда пренебрегают устройством вентиляции и гидроизоляции, из-за чего появляются грибок и плесень. Важно соблюдать все технологические требования и использовать только подходящие материалы.
Как обеспечить звукоизоляцию между этажами при деревянном перекрытии?
Для снижения шума между этажами в деревянном перекрытии обычно укладывают специальные звукоизоляционные материалы — минеральную вату, акустические плиты или звукоизоляционные мембраны. Также эффективным решением станет устройство плавающего пола — настил на лаги с прокладкой звукоизоляционных элементов. Такая система помогает уменьшить передачу ударного и воздушного шума.
Какие этапы подготовки необходимо выполнить перед установкой деревянного перекрытия?
Перед монтажом перекрытия следует тщательно подготовить помещение и материалы. В первую очередь необходимо проверить и выровнять опорные стены или балки, чтобы обеспечить ровную поверхность. Затем древесину обрабатывают защитными средствами против влаги и насекомых. Обязательно стоит продумать расположение коммуникаций — электропроводки, вентиляции, труб. Только после этого приступают к монтажу балок и настилу досок или плит.
Какие материалы лучше использовать для деревянного перекрытия между этажами, чтобы обеспечить надежность и долговечность конструкции?
Для изготовления деревянного перекрытия обычно выбирают хвойные породы древесины, такие как сосна или ель, благодаря их прочности и доступности. Важно, чтобы доски и балки были хорошо просушены и не содержали гнили или трещин. Также рекомендуется использовать обработку антисептиками для защиты от плесени и насекомых. Для крепления применяют металлические уголки и гвозди, которые обеспечивают жесткое соединение элементов. Такой подход помогает создать прочную и устойчивую конструкцию, способную выдерживать нагрузку между этажами.
