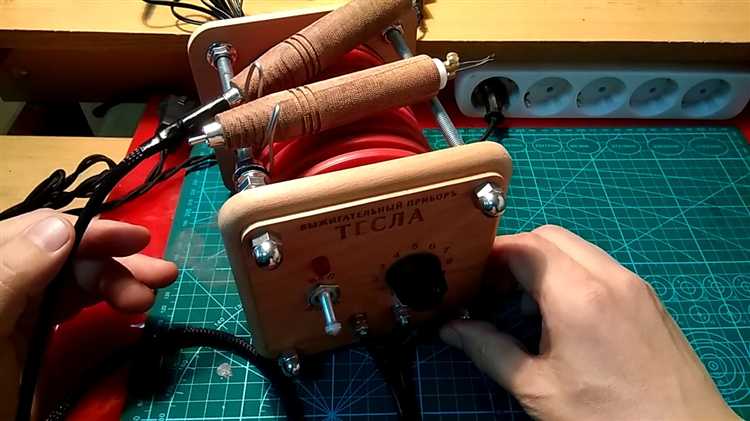

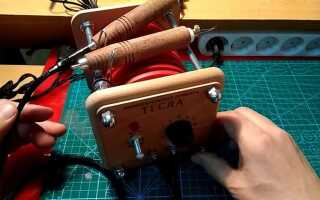

Выжигатель по дереву – это инструмент, позволяющий создавать чёткие и долговечные рисунки на деревянной поверхности за счёт теплового воздействия. Он особенно востребован в декоративно-прикладном искусстве, при изготовлении авторских изделий и брендировании деревянных заготовок. Самостоятельная сборка выжигателя даёт возможность подобрать характеристики устройства под собственные задачи и сэкономить бюджет.
Основу самодельного выжигателя составляет нагревательный элемент, чаще всего – нихромовая проволока. Её диаметр подбирается в пределах 0,3–0,5 мм, в зависимости от желаемой температуры и толщины линий. Нихром устойчив к высоким температурам, быстро разогревается и имеет длительный срок службы. Для питания используется понижающий трансформатор с выходом на 3–12 В, способный выдавать ток не менее 1–2 А. Подойдёт, например, трансформатор от старого зарядного устройства или адаптер с регулируемым напряжением.
Ручка выжигателя должна быть термостойкой и удобной для захвата. Чаще всего её изготавливают из старой ручки паяльника или отрезка деревянной ветки с просверленным отверстием. Нихромовая проволока фиксируется в держателе из металлической трубки или зажимов, подключённых к проводам питания. Обязательное условие – наличие термозащиты или предохранителя, особенно если используется нестабилизированный источник питания.
Дополнительно можно установить регулятор температуры – это даст больше контроля над глубиной и тоном выжигания. Простейший вариант – подключение переменного резистора или электронного регулятора напряжения (диммера). При использовании самодельного выжигателя важно соблюдать технику безопасности: не оставлять прибор без присмотра, использовать термостойкие подставки и работать в хорошо проветриваемом помещении.

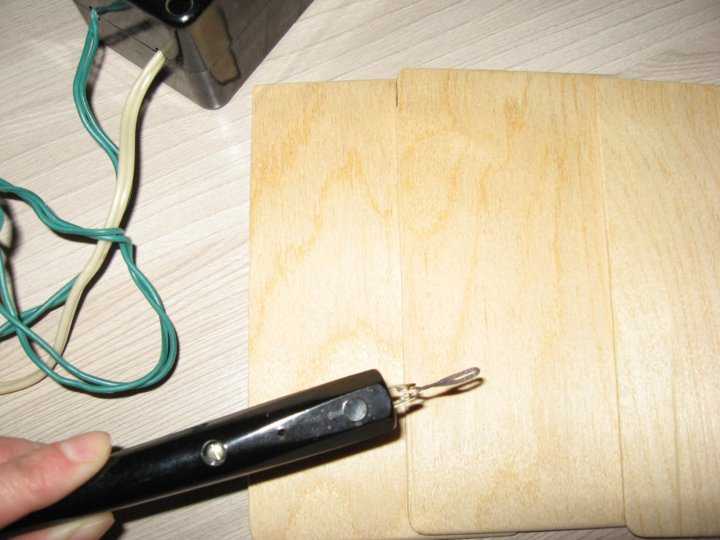

Выбор подходящего нагревательного элемента: нихромовая проволока, гвоздь или паяльник
Нихромовая проволока – оптимальный выбор для создания выжигателя с регулируемой температурой. При толщине 0,3–0,5 мм она стабильно работает в диапазоне 600–900 °C. Питание подаётся от трансформатора с возможностью регулировки напряжения (обычно 3–12 В). Обязателен термостойкий корпус и изоляция, так как проволока быстро накаляется до красна.
Гвоздь из углеродистой стали подходит для грубой работы по дереву. Его затачивают до нужной формы, крепят к медной шине и прогревают мощным трансформатором. Температура зависит от сечения и тока, но регулировать её сложно. Главный минус – высокая инерционность и ограниченная точность.

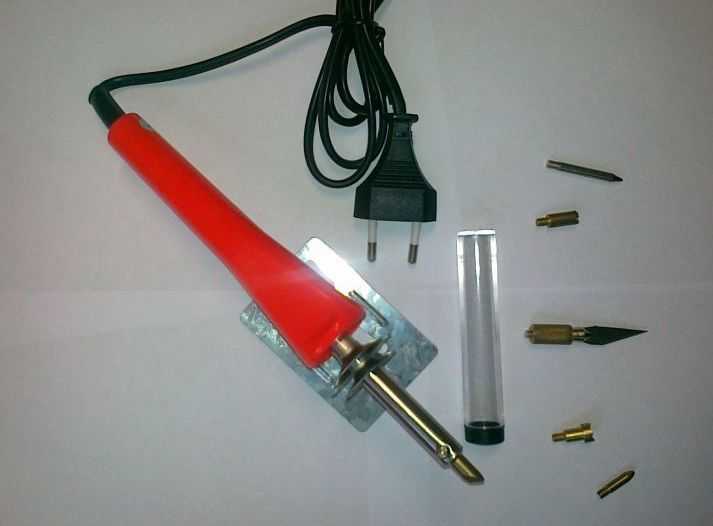

Переделанный паяльник – самый простой способ начать. Для этого берут обычный паяльник мощностью 30–60 Вт, заменяют жало на стальное или латунное, заточенное под нужную форму. Температура фиксирована (300–400 °C), подходит для мягкого дерева и фанеры. Для тонкой графики неэффективен – долго остывает и перегревает материал.
Выбор зависит от задач: для точной графики – нихром, для глубокой прожигки – гвоздь, для экспериментов – паяльник.
Сборка безопасного корпуса: материалы, теплоизоляция и вентиляция
Корпус выжигателя должен обеспечивать надёжную защиту от высоких температур, исключать перегрев и предотвращать случайный контакт с нагревательными элементами. Конструкция требует точного подбора материалов и продуманной системы вентиляции.
- Материалы корпуса: Для внешней оболочки оптимальны листы текстолита толщиной 4–6 мм или алюминиевые панели с диэлектрическим покрытием. Пластик использовать нельзя – он плавится при нагреве и выделяет токсины.
- Внутренняя теплоизоляция: Между корпусом и нагревательными компонентами необходим теплоизолирующий слой. Применяйте листовой микропористый термостойкий картон (например, каолиновый или вермикулитовый) толщиной не менее 10 мм.
Вентиляция обязана отводить горячий воздух и снижать температуру внутри корпуса.
- В верхней части корпуса прорежьте минимум два вентиляционных отверстия диаметром 8–10 мм. Используйте металлическую сетку с мелкой ячейкой для предотвращения попадания посторонних предметов.
- На нижней панели установите пассивные воздухозаборники с теплоизолирующими втулками, чтобы обеспечить конвекционный поток.
- При использовании мощных нагревательных элементов (более 30 Вт) рекомендуется установить малошумный вентилятор (до 12 дБ) на выдув. Напряжение питания вентилятора должно быть независимым от основной схемы.
Все токоведущие соединения в корпусе размещайте с учётом терморасширения материалов. Провода используйте только в силиконовой или тефлоновой изоляции с допустимой температурой эксплуатации не менее 200 °C.

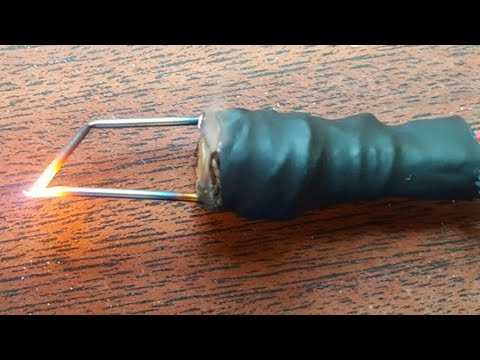

Подключение к источнику питания: трансформатор, блок питания или батарейки
Для стабильной работы выжигателя необходим источник питания с выходным напряжением 3–12 В в зависимости от используемой нагревательной спирали. Наиболее надёжным вариантом считается понижающий трансформатор с выпрямителем. Он обеспечивает устойчивый ток до 3 А, чего достаточно для большинства насадок. При подключении соблюдай полярность: плюс на спираль, минус на общий контакт. Используй клеммные колодки или винтовые зажимы для безопасного соединения.
Импульсные блоки питания от ноутбуков также подходят, если выдают нужное напряжение и выдерживают ток не менее 2 А. Проверь характеристики на корпусе БП. Разъём обрезается, и провода подключаются напрямую. Обязательно изолируй все оголённые участки термоусадкой или изолентой.
Для автономной работы можно использовать аккумуляторы – 18650 или батарейки типа АА. Не менее четырёх последовательно соединённых элементов обеспечат необходимое напряжение. Учти, что при падении заряда температура жала быстро снижается, что делает выжигатель малопригодным для точной работы. Установи держатель батарей с выключателем, чтобы удобно отключать питание и не допустить короткого замыкания.
Не подключай выжигатель напрямую к сети 220 В – это опасно и приведёт к перегреву и выходу из строя. Всегда используй предохранители на 2–3 А в цепи, особенно при работе с трансформатором или внешним блоком питания. Это защитит от перегрузок и коротких замыканий.
Регулировка температуры выжигателя своими руками: способы и схемы
Для точного управления температурой жала выжигателя требуется схема, регулирующая подачу напряжения на нагревательный элемент. Один из распространённых способов – использование симисторного регулятора мощности. Основу схемы составляет симистор типа BTA16, управляющий током через нагрузку. В цепь управления включается диак DB3 и переменный резистор 500 кОм, формирующий фазовую задержку. Регулятор монтируется на радиатор для отвода тепла.
Другой способ – применение ШИМ-контроллера на базе таймера NE555. В данной схеме ширина импульса изменяется потенциометром 100 кОм, что позволяет управлять средней подаваемой мощностью. Для сборки потребуется MOSFET типа IRFZ44N, способный коммутировать высокие токи. Схема эффективна для выжигателей с низковольтным питанием 12–24 В, особенно при питании от блоков с выходом постоянного тока.
Если используется паяльник с встроенным термодатчиком, можно реализовать обратную связь. Простейшее решение – аналоговый терморегулятор на базе операционного усилителя LM358. Через делитель напряжения с терморезистором сигнал подаётся на неинвертирующий вход ОУ. Выход управляет транзистором, коммутирующим нагрузку. Задание температуры осуществляется подбором резисторов в делителе.
Для упрощения можно использовать готовый модуль управления температурой, например, с термоконтроллером W1209. Он содержит датчик температуры, реле и интерфейс настройки. Модуль подключается к цепи питания нагревателя через реле, а порог срабатывания задаётся кнопками на плате.
При сборке регулятора важно обеспечить электрическую безопасность: изолировать все токоведущие части, использовать предохранители и термостойкие провода. Корпус следует выбирать негорючий, с вентиляцией. Проверку работы выполнять через лампу накаливания в разрыв цепи, чтобы исключить короткое замыкание при ошибке монтажа.
Изготовление сменных насадок и жала для разных видов выжигания
Материал для жала: оптимально использовать нихромовую проволоку диаметром от 0,5 до 1 мм. Нихром устойчив к высоким температурам и не окисляется при длительном нагреве. Для создания жала нужной формы проволоку изгибают плоскогубцами, обеспечивая плотное прилегание к контактам нагревателя.
Формы жал: для тонких линий – острое конусовидное жало; для штриховки – плоское лопаточное; для выжигания фона – широкое петлеобразное. Форму подбирают под конкретную технику: графика, контур, тени. Все жала должны иметь одинаковую длину контактной зоны для стабильного нагрева.
Съемный механизм: использовать латунные клеммы с резьбой или прижимной винт в держателе. Это позволяет оперативно менять жала без пайки. Важно обеспечить надежный контакт – слабое соединение снижает температуру и перегревает трансформатор.
Дополнительные насадки: для точечного выжигания изготавливаются иглообразные жала. Для тиснения по коже применяются массивные насадки из меди с выгравированным рисунком. Для пирографической резьбы – заточенные в форме стамески.
Совет: после каждого использования насадки необходимо очищать от нагара мелкой наждачной бумагой или латунной щеткой, избегая механического повреждения рабочей поверхности. Хранить – в сухом контейнере, рассортированными по типу применения.
Тестирование и обслуживание самодельного выжигателя
Перед первым запуском самодельного выжигателя необходимо проверить надёжность всех соединений: паяные и винтовые контакты должны быть плотными, без окислов и механических повреждений. Подключите прибор к источнику питания с регулируемым выходным напряжением. Рекомендуется начинать тестирование с минимального напряжения – около 3 В, постепенно увеличивая до рабочего значения (обычно 6–12 В) для контроля нагрева спирали или рабочей поверхности.
Используйте мультиметр для измерения силы тока и напряжения на нагревательном элементе. Оптимальный ток зависит от используемого материала спирали, но для нихрома толщиной 0,3 мм он обычно составляет 0,5–1,5 А. При превышении тока возможен быстрый износ или перегорание элемента.
Проверяйте равномерность нагрева: поверхность должна разогреваться без локальных перегревов и холодных участков. Для этого можно использовать тепловизор или термопару. Наличие перегретых зон указывает на неравномерное распределение электрического сопротивления или плохой контакт.
Регулярно осматривайте контактные площадки и провода. В местах крепления спирали и точек пайки накапливаются окислы и загрязнения, увеличивающие сопротивление и способствующие искрению. Для очистки используйте спиртовую или изопропиловую обработку с мягкой щеткой.
После каждого рабочего цикла удаляйте остатки древесной пыли и нагара с рабочей части выжигателя. Это снижает теплопередачу и приводит к перегреву. Для очистки применяйте мягкие салфетки или нейлоновую щётку, избегая металлических предметов, которые могут повредить спираль.
Проводите контроль изоляции: периодически проверяйте сопротивление изоляции нагревательной части относительно корпуса, чтобы исключить возможность короткого замыкания и поражения электрическим током. Значение должно превышать 10 МОм.
При длительной работе выжигателя соблюдайте перерывы для охлаждения не менее 5–7 минут каждые 20–30 минут работы, чтобы избежать термического разрушения спирали и корпуса.
Вопрос-ответ:
Какие материалы и инструменты нужны для самостоятельного изготовления выжигателя?
Для создания выжигателя понадобятся несколько основных компонентов: нагревательный элемент (часто используют спираль от старого паяльника или резистор), деревянная или металлическая ручка, электрический кабель с вилкой, выключатель для удобства включения и выключения устройства. Также пригодятся инструменты: паяльник, изолента, плоскогубцы и отвертки. Выбор материалов зависит от того, насколько мощным и удобным вы хотите сделать прибор.
Как безопасно подключить нагревательный элемент к источнику питания в самодельном выжигателе?
Безопасность при подключении — важный аспект. Нагревательный элемент следует надежно изолировать, чтобы избежать короткого замыкания и поражения электрическим током. Лучше всего использовать термостойкую изоленту и корпус, который не нагревается и не проводит ток. Все соединения нужно паять или крепко скручивать, а перед использованием проверить мультиметром правильность подключения и отсутствие повреждений изоляции.
Какие ошибки чаще всего совершают при самостоятельном изготовлении выжигателя и как их избежать?
Одной из распространённых ошибок является использование неподходящих материалов для нагревательного элемента, что приводит к быстрому выходу из строя устройства или его перегреву. Ещё одна ошибка — недостаточная изоляция проводов, из-за чего возможны короткие замыкания. Чтобы избежать проблем, следует тщательно выбирать детали, проверять целостность изоляции и проводить испытания на невысокой мощности перед полной эксплуатацией.
Как сделать наконечник выжигателя удобным для работы и менять его при необходимости?
Для удобства стоит сделать сменные наконечники, которые можно быстро крепить и снимать. Обычно наконечник изготавливают из тонкой металлической проволоки или специальной спирали, которую можно согнуть или заменить на другую форму для разных техник выжигания. Чтобы закрепить наконечник, используют маленький зажим или винт на ручке устройства. Это позволяет адаптировать инструмент под разные задачи и продлить срок его службы.
Можно ли использовать самодельный выжигатель для работы с разными видами древесины и другими материалами?
Самодельный выжигатель подходит для работы с большинством мягких и средних по плотности древесных пород. Твердые и смолистые породы требуют более высокой температуры, которую не всегда легко обеспечить на самодельном приборе. Также с осторожностью стоит работать с материалами, содержащими химические добавки или лакокрасочные покрытия, так как при нагреве они могут выделять вредные пары. Для безопасной работы рекомендуется проветривать помещение и использовать прибор на подготовленных и очищенных поверхностях.
Какие материалы и инструменты нужны, чтобы сделать выжигатель своими руками?
Для изготовления выжигателя понадобится несколько основных компонентов: небольшой электрический паяльник или спираль с нагревательным элементом, деревянная или пластиковая ручка для крепления, провода, выключатель и источник питания — обычно это батарейки или адаптер на 12 В. Также понадобится изоляционная лента и паяльник для соединения проводов. Важно подобрать нагревательный элемент с подходящей мощностью, чтобы он быстро разогревался и был безопасен в использовании.
Как обеспечить безопасность при самостоятельном изготовлении и работе с выжигателем?
При создании выжигателя нужно внимательно подходить к вопросам безопасности. Во-первых, нужно надежно изолировать все электрические соединения, чтобы избежать коротких замыканий и поражения током. Во-вторых, корпус инструмента должен быть удобным и не перегреваться в процессе работы. При использовании стоит работать в хорошо проветриваемом помещении и избегать контакта нагретой части с кожей. Нельзя оставлять устройство без присмотра во включенном состоянии, и лучше использовать защитные очки и перчатки для дополнительной защиты.
