Как установить розетку без подрозетника

Монтаж розетки без подрозетника – нештатная ситуация, с которой можно столкнуться при ремонте в старом доме или при временной электрификации помещения. Такое решение требует чёткого соблюдения технологии, так как отсутствие подрозетника увеличивает риск ослабления креплений и повреждения проводки.

Для начала потребуется подобрать розетку, предназначенную для наружного монтажа или с возможностью фиксации непосредственно в стену. Необходимые инструменты: перфоратор с коронкой (если требуется углубление), отвёртка, строительный уровень, изолента, тестер напряжения. Из материалов – дюбели, саморезы, алебастр или гипсовая смесь для фиксации корпуса.

Перед установкой важно обесточить линию и убедиться в отсутствии напряжения тестером. Затем следует подготовить отверстие нужного диаметра и глубины – оно должно надёжно удерживать корпус розетки. При отсутствии углубления корпус можно зафиксировать на стене с помощью дюбелей и шурупов, но надёжнее посадить его на гипс или алебастр, чтобы исключить люфт.

Провода аккуратно зачищаются на 10–12 мм, после чего подключаются к клеммам согласно маркировке: фаза (L), ноль (N) и заземление (PE). Контакт должен быть плотным, без перегибов. После подключения розетка фиксируется в подготовленном отверстии, а пространство вокруг корпуса заполняется гипсом для жёсткости.

Через 15–20 минут, после схватывания смеси, можно установить декоративную крышку и включить питание. Проверка надёжности контакта и отсутствие люфта обязательны: розетка не должна шататься при вставке вилки. Такой способ монтажа допускается только при надлежащем качестве фиксации и полной герметичности соединений.

Как выбрать подходящий тип розетки для монтажа без подрозетника

Накладные розетки – основной вариант при отсутствии подрозетника. Они монтируются прямо на стену, не требуют углублений и устойчивы к вибрациям. Выбирайте модели с прочным основанием и винтовым креплением к стене.

Корпус должен быть изготовлен из негорючего пластика или ударопрочного полиамида. Избегайте дешёвых тонкостенных изделий – они деформируются при затяжке кабеля.

Крепёжная платформа – критичный элемент. Ищите модели, в которых монтажная рамка оснащена жёсткими металлическими направляющими. Это обеспечивает плотное прилегание к поверхности стены и минимизирует люфт.

Контактная группа должна быть выполнена из латуни или фосфористой бронзы. Эти материалы обеспечивают стабильный контакт при длительной нагрузке. Пружинные зажимы уступают винтовым при монтаже без подрозетника – последние дают более надёжную фиксацию провода.

Степень защиты – не ниже IP20 для сухих помещений. В сырых или пыльных зонах предпочтительнее IP44 и выше. Наличие защитных шторок особенно важно в жилых помещениях.

С кабельным вводом предпочтительнее модели с боковым вводом, особенно если проводка проложена по поверхности. Это упрощает прокладку кабеля и снижает нагрузку на соединение.

Совместимость с сечением провода – убедитесь, что контактные клеммы рассчитаны на используемый диаметр жилы. Для медных проводов сечением 2,5 мм² подойдут розетки с зажимами на ток до 16 А.

Какие инструменты и материалы понадобятся для установки

Для корректной установки розетки без подрозетника потребуется следующий набор инструментов и расходных материалов:

• Перфоратор или ударная дрель с буром Ø68 мм – для формирования отверстия в стене под механизм розетки.
• Отвёртка с прямым и крестовым шлицем – для монтажа крепёжных элементов и зажима контактов.
• Строительный уровень – для точной ориентации розетки по вертикали и горизонтали.
• Плоскогубцы с изолированными ручками – для изгиба и удержания проводов.
• Нож монтажный или стриппер – для зачистки изоляции проводов без повреждения жил.
• Тестер напряжения – для проверки отсутствия тока в проводке перед началом работ.

Необходимые материалы:

• Розетка скрытого монтажа с лапками, рассчитанная на установку без подрозетника.
• Алюминиевые или медные жилы соответствующего сечения (если требуется нарастить проводку).
• Изолента ПВХ и термоусадочная трубка – для дополнительной изоляции соединений.
• Монтажный гипс или алебастр – для фиксации розеточного механизма в стене.
• Пластиковое или резиновое кольцо-ограничитель (по необходимости) – чтобы исключить смещение розетки в стене после усадки раствора.

Проверка и подготовка стены перед монтажом розетки

Сначала необходимо определить материал стены. В бетонных и кирпичных основаниях розетка крепится дюбелями, в гипсокартоне – с использованием специальных распорных лапок. Для гипсовых и сыпучих стен потребуется армирующая вставка или эпоксидный состав для укрепления отверстия.

С помощью бесконтактного детектора убедитесь в отсутствии скрытой проводки и металлических элементов в предполагаемом месте установки. Расстояние до ближайшей розетки или выключателя – не менее 15 см, до пола – не менее 30 см. Наличие инженерных коммуникаций исключает возможность монтажа.

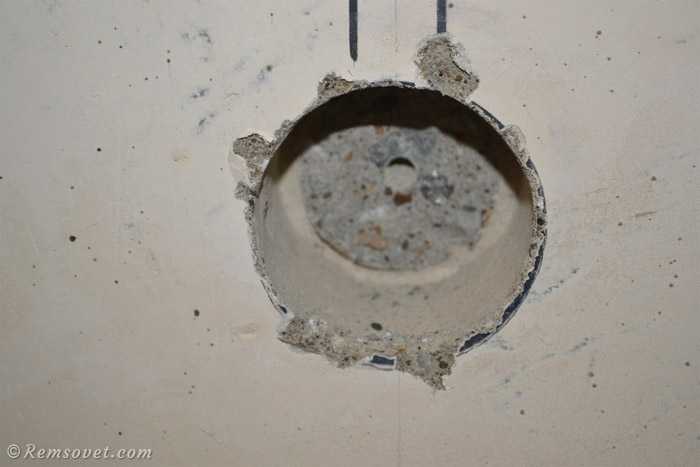

На стене сделайте разметку будущего отверстия. Диаметр – 67–70 мм. Используйте коронку по бетону или кирпичу, если стена твердая. Для гипсокартона – ножовка по гипсокартону. Глубина должна соответствовать корпусу розетки – минимум 45 мм без подрозетника. Избыток глубины компенсируется гипсовым раствором или алебастром.

После высверливания отверстия удалите пыль. Поверхность обработайте грунтовкой глубокого проникновения, чтобы обеспечить сцепление монтажных материалов. Если края отверстия осыпаются – обработайте их дополнительно шпаклевкой и дождитесь полного высыхания перед установкой.

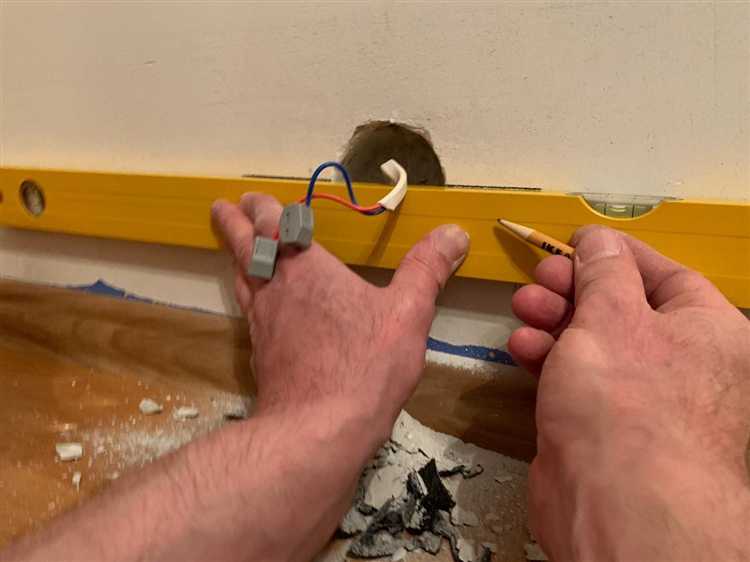

Как правильно размечать место установки розетки

Перед началом разметки убедитесь, что выбранная стена не скрывает труб с водой или газом. Используйте детектор скрытой проводки для проверки участка стены.

Определите высоту установки: для жилых помещений стандарт – 30 см от чистового пола, для кухни – 110 см от пола над рабочей поверхностью. Измерьте рулеткой и сделайте отметку карандашом.

С помощью уровня проведите горизонтальную линию – это ось центра будущей розетки. Отметьте точку центра. Для точной установки нескольких розеток рядом нанесите вертикальные оси через каждые 71 мм от центра к центру.

Если розетка устанавливается без подрозетника, диаметр отверстия должен соответствовать корпусу розетки – чаще всего 68 мм. От центра окружности циркулем или шаблоном нарисуйте точный контур под вырез.

Убедитесь, что отметка находится между ближайшими стойками стены или в месте, где возможно надёжное крепление. Если стена из бетона, избегайте зон с высокой плотностью арматуры.

После разметки повторно проверьте соответствие уровня, высоты и расстояний, так как ошибки на этом этапе приведут к перекосу устройства или невозможности его монтажа.

Способы крепления розетки в стене без подрозетника

Если установка подрозетника невозможна, розетку можно закрепить несколькими способами, ориентируясь на материал стены и тип розетки. Для гипсокартона применяют саморезы с широкими шайбами или металлические распорные анкеры – розетка фиксируется через монтажные отверстия напрямую к листу. Важно использовать шайбы диаметром не менее 20 мм, чтобы нагрузка распределялась равномерно.

В кирпичной или бетонной стене розетку фиксируют с помощью дюбелей и саморезов. Необходимо предварительно просверлить отверстия по разметке корпуса розетки, вбить пластиковые дюбели, затем прикрутить розетку через монтажные уши. Желательно использовать саморезы длиной не менее 40 мм для надёжной фиксации.

Если в розетке предусмотрены распирающие лапки, их можно использовать только в плотных материалах (бетон, кирпич). В пеноблоке или газобетоне такие крепления ненадёжны – розетка может расшататься. В таких случаях лучше применить строительный клей или гипсовую смесь: на заднюю часть розетки наносится слой клеевого состава, затем корпус плотно прижимается к стене и удерживается до схватывания.

Для скрытого монтажа без подрозетника допустимо использовать термостойкий герметик на силикатной основе. Он наносится по периметру монтажной зоны, после чего розетка фиксируется в заданном положении. Такой способ применим при отсутствии вибрационных нагрузок и при условии отсутствия доступа детей.

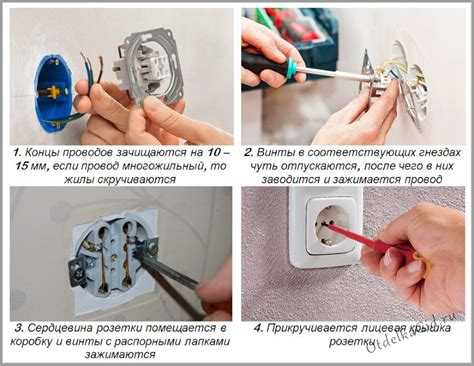

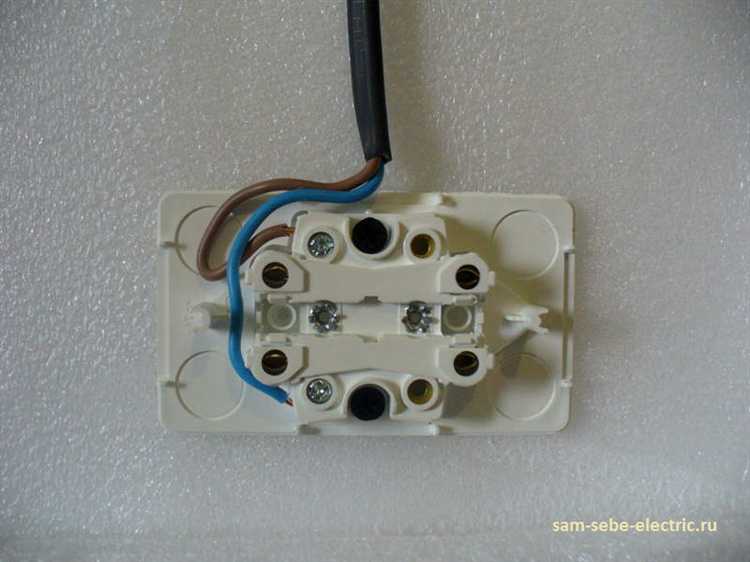

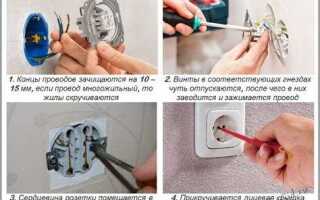

Подключение проводов к розетке: последовательность и нюансы

Перед началом работы убедитесь, что питание полностью отключено и отсутствует напряжение в цепи.

1. Снимите изоляцию с каждого провода на длину 8–10 мм, избегая повреждения жил.
2. Определите назначение проводов: фаза (обычно коричневый или красный), ноль (синий), заземление (желто-зеленый).
3. Проверьте состояние контактов розетки – они должны быть чистыми, без окислов и механических повреждений.
4. Подключите провод заземления к клемме с маркировкой PE или символом заземления.
5. Фазный провод подсоедините к клемме L, при наличии двухполюсной розетки – к соответствующей фазной клемме.
6. Нулевой провод присоедините к клемме N.
7. Плотно зафиксируйте каждый провод, избегая излишнего усилия, способного повредить контакт.
8. Проверьте надежность крепления проводов – они не должны выпадать при легком раскачивании.

Обратите внимание на направление проводов: они должны входить в клеммы без перегибов, оставляя небольшой запас для подвижности при сборке.

После подключения убедитесь, что оголенные жилы не выходят за пределы контактных зон и не касаются других проводников.

При использовании винтовых клемм рекомендовано предварительно скрутить жилы для улучшения контакта, при наличии пружинных – жилы зачищайте максимально ровно и аккуратно.

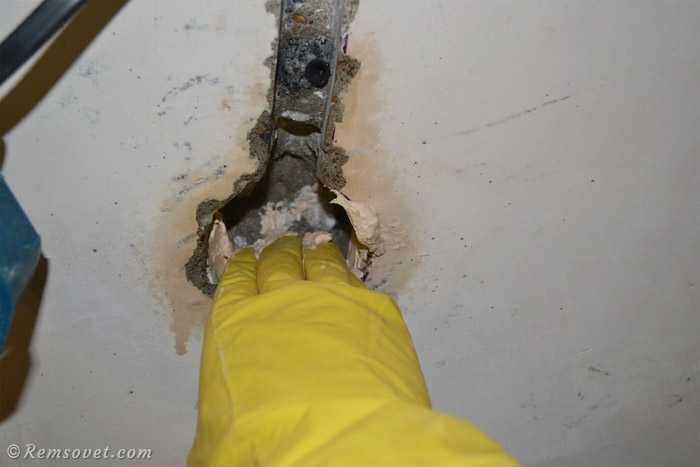

Как зафиксировать розетку без подрозетника надёжно и безопасно

Для надежной фиксации розетки без подрозетника важно обеспечить жесткое крепление к стене и защиту электропроводки. Первый шаг – подготовка монтажной поверхности: поверхность должна быть ровной, очищенной от пыли и жира. Для усиления сцепления рекомендуется нанести на стену слой монтажной клеевой смеси или быстросохнущего цементного раствора с минимальным содержанием песка.

После нанесения клея установите корпус розетки, плотно прижав его к стене. Используйте строительный уровень, чтобы проверить горизонтальное и вертикальное положение. Для фиксации корпуса без подрозетника применяйте специальные крепежные пластины или металлические уголки, закрепляемые дюбелями или саморезами в стену с обеих сторон корпуса. Важно, чтобы крепеж не деформировал корпус и не мешал установке декоративной рамки.

Для дополнительной безопасности и жесткости внутри корпуса розетки можно использовать силиконовый герметик, заполняя пространство между стеной и корпусом. Это предотвратит проникновение пыли и повысит устойчивость конструкции к вибрациям и механическим нагрузкам.

Особое внимание уделите правильному подключению проводов: все контакты должны быть затянуты с рекомендованным производителем усилием, чтобы исключить искрение и перегрев. По возможности используйте проводники с зачищенной жилой длиной не более 8–10 мм, чтобы не повредить контактные клеммы.

После установки и фиксации корпуса розетки следует проверить надежность крепления, слегка потрясая устройство – оно не должно смещаться или проворачиваться. Заключительный этап – установка декоративной рамки, которая дополнительно удержит розетку и скроет крепежные элементы.

Проверка работоспособности установленной розетки

Перед подключением нагрузки необходимо убедиться в правильности монтажа и безопасности розетки без подрозетника. Для начала отключите напряжение на автомате в щитке, чтобы исключить риск поражения током при проверке.

Используйте мультиметр в режиме измерения переменного напряжения. Включите автомат и подсоедините щупы к контактам розетки: напряжение должно соответствовать стандартным 220-230 В с допустимым отклонением ±10 В. Если значение значительно отличается, проверьте качество соединений и целостность проводки.

Далее оцените надёжность контактов с помощью индикаторной отвертки или фазового индикатора. При касании к каждому контакту индикатор должен показывать наличие фазы на соответствующих клеммах, а земля должна быть без напряжения.

Подключите нагрузку с известной мощностью (например, лампу накаливания 60 Вт). При включении лампа должна светиться равномерно, без мерцания и искрения. В случае нестабильного свечения измерьте напряжение под нагрузкой: падение более 5 В указывает на плохой контакт.

Проверьте заземление с помощью специализированного тестера или мультиметра с функцией измерения сопротивления между землёй и заземляющим контактом розетки. Допустимое сопротивление не должно превышать 4 Ом.

Вопрос-ответ:

Можно ли установить розетку напрямую в стену без подрозетника?

Да, монтаж розетки без подрозетника возможен, но требует аккуратности. Для этого нужно выбрать подходящий тип розетки, рассчитанный на установку в поверхность без дополнительного крепления. Крепление обычно осуществляется с помощью специального крепежа или дюбелей, а проводка фиксируется так, чтобы не повреждать стену и обеспечить надежный контакт. Такой способ подходит для тонких стен или если нет возможности делать отверстие для подрозетника.

Какие инструменты понадобятся для установки розетки без подрозетника?

Для установки розетки без подрозетника обычно требуется набор простых инструментов: отвертка (крестовая и плоская), перфоратор или дрель с насадкой для отверстий, кусачки для проводов, индикатор напряжения для проверки проводки, уровень и изолента. Также важно иметь подходящие крепежи для фиксации розетки и защитные средства, например, перчатки и очки, для безопасности во время работы.

Какие шаги нужно выполнить, чтобы подключить провода к розетке без подрозетника правильно?

Сначала нужно отключить питание в распределительном щитке, чтобы избежать удара током. Затем следует зачистить концы проводов, освободив около 1 см жилы. После этого провода подключают к клеммам розетки, соблюдая цветовую маркировку: фазный провод — к клемме «L», нулевой — к «N», заземление — к соответствующей клемме. Все соединения необходимо хорошо зафиксировать и проверить на надежность. После подключения розетку прикручивают к стене, проверяют надежность крепления и возвращают питание для проверки работоспособности.

Какие меры предосторожности нужно соблюдать при монтаже розетки без подрозетника?

Прежде всего, следует отключить электричество в квартире или на соответствующем участке цепи. Использовать инструменты с изолированными ручками и работать только сухими руками. Проверять отсутствие напряжения с помощью тестера перед началом подключения. При сверлении стены контролировать, чтобы не повредить существующую проводку. После установки розетки важно проверить надежность креплений и отсутствие оголенных проводов, которые могут вызвать короткое замыкание или удар током.

Можно ли самостоятельно установить розетку без подрозетника в бетонной стене?

Да, установка розетки без подрозетника в бетонной стене возможна, но требует определенного навыка. Нужно аккуратно просверлить отверстие нужного диаметра, чтобы розетка надежно зафиксировалась. Используют крепежные дюбели или специальные анкеры для прочного монтажа. Важно соблюдать технику безопасности и правильно подключить провода. Если есть сомнения в своих силах, лучше обратиться к электрику, чтобы избежать ошибок и повреждений.

Как правильно закрепить розетку в стене без использования подрозетника?

Для установки розетки без подрозетника сначала нужно подготовить место в стене: аккуратно высверлить отверстие по размеру корпуса розетки. Затем к проводам подсоединяют клеммы, соблюдая полярность. После этого корпус розетки вставляют в отверстие и фиксируют с помощью специальных крепежных лапок, которые при затягивании прижимают розетку к стене. Важно убедиться, что розетка стоит ровно и прочно, чтобы не было люфта. В завершение подключают декоративную рамку и крышку.
