Фиксация электролобзика на столе позволяет превратить его в стационарный инструмент, повысить точность распила и освободить обе руки для удержания заготовки. Это особенно важно при работе с мелкими деталями или при необходимости выполнения криволинейных резов.

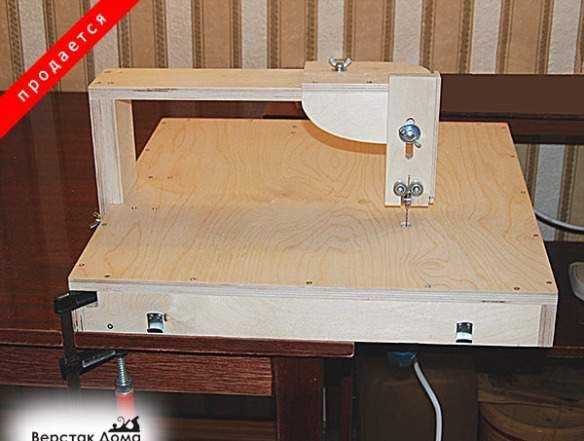

Простой способ – использовать крепёжную панель из фанеры толщиной не менее 12 мм. В центре панели вырезается прямоугольное отверстие под подошву лобзика. Инструмент фиксируется снизу струбцинами или болтами через заранее просверленные отверстия в подошве. Панель крепится к столу четырьмя саморезами или зажимами.
Важно, чтобы пилка свободно проходила через вырез и не задевала края фанеры. Для этого необходимо оставить зазор 1–2 мм с каждой стороны. Также рекомендуется дополнительно установить направляющую линейку или упор для равномерного ведения материала.
Перед закреплением проверьте, чтобы выключатель находился в удобной зоне доступа. В случае использования кнопки фиксации включения потребуется отдельный внешний выключатель в розетке, чтобы обеспечить безопасность при остановке инструмента.
Выбор подходящего стола для стационарной установки лобзика
Стол должен быть устойчивым, с минимальной вибрацией при работе. Оптимальная высота – 80–90 см, чтобы обеспечить удобство при пилении без лишнего наклона корпуса. Поверхность – гладкая, из фанеры толщиной не менее 20 мм или МДФ, исключающая прогиб при нагрузке.
Желательно наличие усиленного каркаса из металлического профиля или толстого бруса (не менее 50×50 мм). Усиленные углы и поперечные распорки предотвращают раскачивание. Масса стола не менее 20 кг позволяет избежать смещения при работе.
Отверстие под пилку должно располагаться ближе к переднему краю, но не менее чем в 10 см от него, чтобы сохранялась прочность плиты. Размер выреза – около 3×5 см, в зависимости от хода пилки. Важно предусмотреть возможность крепления лобзика снизу – через монтажную пластину или винты с шайбами. Некоторые модели требуют дополнительных упоров для фиксации корпуса.
Не стоит использовать складные столы или конструкции на пластиковых опорах – они не выдерживают нагрузку и усиливают вибрацию. Подойдут слесарные верстаки, столярные столы или самодельные конструкции с жесткой рамой и усиленной столешницей.

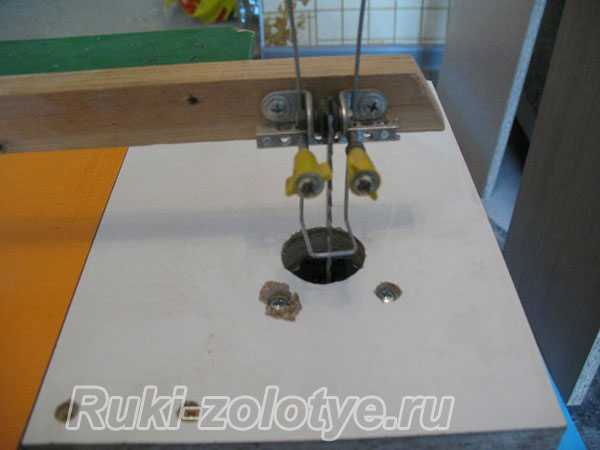

Подготовка отверстия в столешнице под пилку и подошву лобзика
Определите точное положение пилки на поверхности стола, зафиксировав лобзик в предполагаемом рабочем положении. Центр пилки должен находиться на пересечении осевых линий будущего отверстия. Отметьте контур подошвы лобзика с учетом запаса 1–2 мм по периметру для свободной посадки.
Для пропила используйте дрель и сверло диаметром 8–10 мм, чтобы сделать стартовое отверстие в пределах разметки под пилку. Затем вставьте в него пилку электролобзика и аккуратно вырежьте окно по намеченной линии. Контролируйте направление, избегая острых углов. При необходимости доработайте края напильником или шлифовальной шкуркой, убрав заусенцы и добившись точной формы.
Площадка под подошву должна быть ровной, без перекосов, чтобы лобзик сидел плотно и не люфтил. Проверку выполняйте с установленным инструментом: он должен устойчиво держаться, не смещаться при нагрузке. При необходимости доработайте опорную зону стамеской или надфилем.
Если планируется съемное крепление, продумайте отверстия для винтов или болтов заранее, соблюдая симметрию. Для стационарной установки возможна дополнительная утопленная выборка по форме подошвы, обеспечивающая flush-посадку.
Фиксация лобзика снизу столешницы с помощью монтажных скоб или болтов
Для крепления электролобзика снизу столешницы требуется точно разметить отверстие под пилку. После снятия защитной платформы инструмента измерьте расстояние от пилки до крепёжных точек корпуса. Отметьте эти координаты на нижней стороне столешницы.
Используйте металлические монтажные скобы, соответствующие размерам корпуса лобзика. Их можно изготовить из перфорированного крепёжного уголка. Скобы фиксируются саморезами или болтами М6 с шайбами через предварительно просверленные отверстия. Инструмент при этом должен быть прижат плотно, но не деформирован.
Если корпус лобзика позволяет, применяйте сквозное крепление болтами. В таком случае в корпусе высверливаются отверстия, соответствующие отверстиям в столешнице. Болты устанавливаются с внутренней стороны, фиксируются гайками с гроверами для предотвращения самопроизвольного откручивания.
После монтажа проверьте, чтобы пилка выступала строго вертикально относительно поверхности стола, без перекосов. Включите лобзик без нагрузки и убедитесь в отсутствии вибраций и люфта.

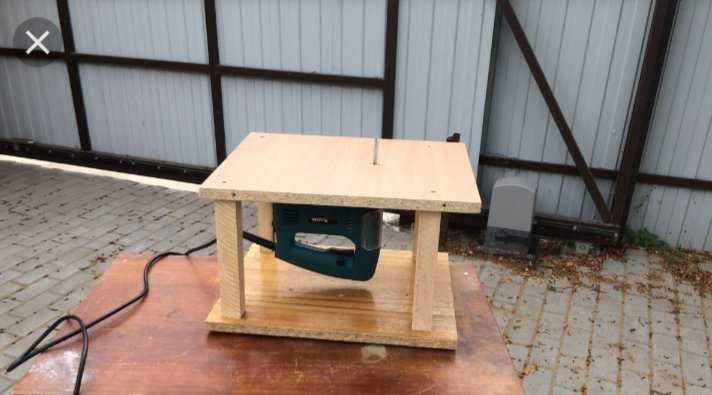

Обеспечение устойчивости конструкции с помощью дополнительных опор
Для устойчивого крепления электролобзика к столу необходимо предусмотреть опоры, компенсирующие вибрации и предотвращающие смещение конструкции при работе. Оптимальный вариант – установка вертикальных стоек из металлического профиля 25×25 мм по углам основания. Длину стоек подбирают с учётом высоты стола и расположения инструмента.
Каждую стойку закрепляют к столешнице болтами М8 с шайбами и гайками с нейлоновыми вставками. Внизу стойки фиксируются к полу или к дополнительной платформе из фанеры толщиной не менее 18 мм. Для этого используют металлические уголки 40×40 мм и саморезы по дереву длиной 50 мм.
Если стол не имеет каркаса, можно добавить поперечные распорки между стойками на высоте 1/3 и 2/3 от пола. Для их изготовления подходит деревянный брус 40×40 мм. Крепление осуществляется сквозным способом с использованием мебельных конфирматов длиной 70 мм.
Чтобы исключить перекосы, проверяют вертикальность каждой опоры уровнем. После окончательной сборки вся конструкция испытывается под нагрузкой. При наличии люфтов дополнительно устанавливаются диагональные растяжки из металлической перфорированной ленты, натянутые под углом не менее 30°.
Подключение питания и организация безопасной прокладки кабеля
Электролобзик подключают к источнику питания с заземлённой розеткой 220 В. Использовать переноски без заземления или с повреждённой изоляцией запрещено. Кабель не должен быть в натяжении или пересекать рабочую зону.
- Выбирайте кабель длиной не менее 2 метров, сечением не менее 1 мм², в резиновой или ПВХ-изоляции. Оптимальный вариант – удлинитель с автоматом защиты от перегрузки.
- Разместите розетку сбоку или под столешницей, вне зоны реза и движения полотна.
- Закрепите кабель стяжками или держателями так, чтобы исключить провисание и контакт с подвижными частями инструмента.
- Уложите провод по периметру стола, при необходимости – через пластиковые кабель-каналы.
- Избегайте перекрёстного расположения с другими проводами и шлангами (например, от пылесоса).
Перед работой проверьте исправность вилки, отсутствие перегибов и трещин. Запрещается эксплуатировать инструмент при повреждённой изоляции или заметном нагреве кабеля во время пиления.
Проверка точности пропила и регулировка положения пилки
Точность пропила зависит от правильного закрепления и положения пилки в электролобзике. Для проверки и регулировки выполните следующие действия:

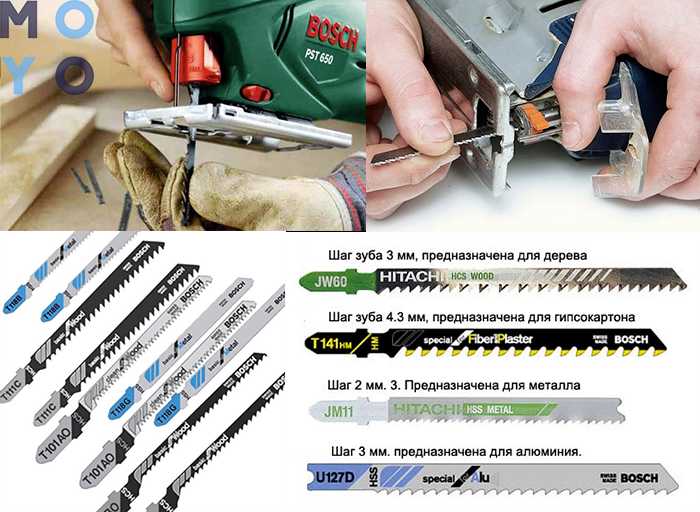

- Осмотрите пилку: лезвие должно быть ровным, без зазубрин и повреждений.
- Установите пилку в зажим электролобзика, убедитесь, что она фиксируется плотно, без люфта.
- Проверьте, чтобы пилочная пластина была строго перпендикулярна рабочей поверхности стола – используйте угольник или линейку.
- При необходимости отрегулируйте пилку, сместив её в зажиме, чтобы лезвие не касалось направляющих и не отклонялось в стороны.
- Перед началом реза выполните пробный пропил на кусочке материала, проверьте ровность и совпадение с размерами.
- Если пропил отклоняется, ослабьте крепления и аккуратно скорректируйте положение пилки, повторно зафиксируйте.
- Проверяйте направляющие и площадку стола на отсутствие загрязнений и повреждений, влияющих на стабильность пилки.
Регулярная проверка и точная фиксация пилки исключают биение и искривления реза, повышая качество работы и безопасность.
Вопрос-ответ:
Как лучше всего закрепить электролобзик к столу, чтобы он не смещался при работе?
Для надежного крепления электролобзика к столу обычно используют специальные струбцины или зажимы, которые фиксируют основание инструмента. Можно также сделать крепежную платформу из доски, закрепив её на столе, и прикрутить лобзик саморезами через отверстия в основании. Главное — чтобы лобзик был прочно зафиксирован и не шатался, что обеспечит удобство и безопасность при работе.
Какие материалы и инструменты понадобятся для самостоятельного монтажа электролобзика на стол?
Для установки электролобзика на стол пригодятся: струбцины или металлические уголки, шуруповерт или отвертка, саморезы, деревянная или фанерная плита для основания (если хотите сделать дополнительную платформу), а также линейка и карандаш для разметки. В некоторых случаях удобно использовать резиновый коврик, чтобы уменьшить вибрацию и не повредить стол.
Как сделать так, чтобы при креплении электролобзика к столу ножовка не мешала и была удобна в использовании?
Чтобы электролобзик не мешал при работе, крепите его так, чтобы рабочая часть лобзика выступала над поверхностью стола. Основание инструмента должно быть закреплено плотно и ровно, без перекосов. Если делаете платформу, поднимите лобзик на нужную высоту, чтобы рука свободно управляла инструментом, а место для пиления было удобно просматривать. При необходимости используйте направляющие или упоры для точности реза.
Как избежать повреждений стола при фиксации электролобзика?
Чтобы защитить стол от царапин и вмятин, под струбцины или крепежные элементы можно подложить мягкие прокладки из резины или ткани. При использовании саморезов лучше выбирать места, где они не повредят рабочую поверхность или сделать накладку из фанеры. Регулярно проверяйте крепления, чтобы не допустить ослабления и не навредить столу во время работы.
Можно ли закрепить электролобзик на столе без дополнительных приспособлений, и насколько это удобно?
Теоретически лобзик можно зафиксировать, просто прижав его рукой к столу, но это неудобно и небезопасно. Без крепежа инструмент может смещаться, что усложняет работу и увеличивает риск травмы. Для удобства и безопасности лучше использовать хотя бы простые струбцины, чтобы обеспечить стабильность и надежность фиксации.
Как лучше всего закрепить электролобзик к столу, чтобы он не смещался во время работы?
Для надежной фиксации электролобзика к столу можно использовать специальные струбцины или крепежные скобы, которые идут в комплекте с инструментом либо приобретаются отдельно. Важно выбрать место на столе с ровной поверхностью, чтобы лобзик плотно прилегал без люфтов. Перед установкой убедитесь, что основание инструмента чистое и не имеет смазки или пыли — это улучшит сцепление. Если нет заводских креплений, можно сделать деревянную рамку или направляющие, которые будут удерживать лобзик на месте, предотвращая его сдвиги во время резки. Также стоит проверить, что кабель и другие элементы не мешают закрепленному лобзику. Такой подход поможет работать удобнее и безопаснее, минимизируя риск смещения во время процесса.
