Какие проверки выполняют для кабеля

Проверка кабельных линий необходима для обеспечения их надежной эксплуатации и безопасности. Основные виды испытаний включают измерение сопротивления изоляции, проверку целостности жил и определение параметров затухания сигнала. Каждый метод направлен на выявление конкретных дефектов, таких как пробой изоляции, повреждения жил или нарушение контактных соединений.

Измерение сопротивления изоляции проводится с помощью мегаомметра на напряжениях от 500 до 1000 В и позволяет оценить качество изоляционного материала. Значения ниже нормативных указывают на возможные повреждения или загрязнения, что требует немедленного устранения.

Испытание на отсутствие цепи проводится для выявления обрывов проводников с помощью омметра или специализированных тестеров. Метод прост, но эффективен для первичной диагностики, особенно на протяженных участках кабеля.

Для контроля параметров передачи данных применяются методы измерения затухания и скорости распространения сигнала. Такие тесты актуальны для кабелей связи и обеспечивают подтверждение соответствия линии проектным требованиям.

Проверки и испытания кабельных линий: виды и методы

Основные виды испытаний кабельных линий включают измерение сопротивления изоляции, проверку целостности жил, испытания на прочность электрической изоляции и определение длины повреждения. Для измерения сопротивления изоляции применяется мегомметр с напряжением от 500 В до 5 кВ, выбор напряжения зависит от номинального напряжения кабеля. Минимальное сопротивление изоляции должно соответствовать нормативам, например, не менее 1 МОм на километр длины.

Целостность жил проверяется методом измерения сопротивления проводников, обычно при помощи тестера постоянного тока. Допустимые отклонения от паспортных значений сопротивления жил не должны превышать 5%. Для обнаружения повреждений и дефектов используют метод импульсного рефлектометра, позволяющий определить точное местоположение обрыва или короткого замыкания с точностью до нескольких метров.

Испытания на прочность изоляции выполняют с использованием повышенного напряжения, превышающего рабочее в 2–3 раза, с выдержкой от 5 до 10 минут. При этом проверяется отсутствие пробоя и превышения тока утечки, что свидетельствует о надежности изоляции. Рекомендуется проводить такие испытания после монтажа и перед вводом линии в эксплуатацию, а также после ремонта.

Дополнительно применяется тепловой контроль и диагностика методом частичных разрядов для выявления скрытых дефектов изоляции, особенно в кабелях с пластмассовой оболочкой. Важна регулярная периодичность испытаний: минимум один раз в 3–5 лет или после аварийных ситуаций. Соблюдение точных методик и применение калиброванного оборудования обеспечивает достоверность результатов и безопасность эксплуатации кабельных линий.

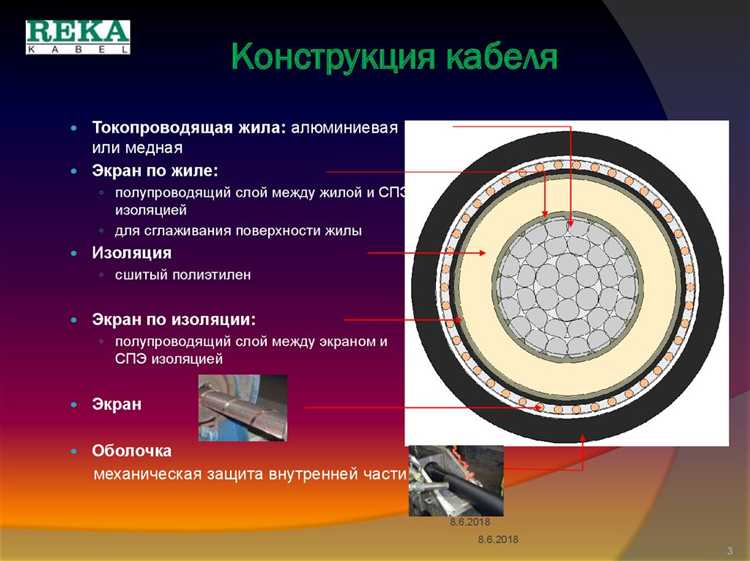

Визуальный осмотр и проверка состояния изоляции кабеля

Визуальный осмотр кабеля проводится с целью выявления механических повреждений и дефектов изоляции, которые могут привести к снижению электрической прочности и авариям. Обследование следует выполнять при полном обесточивании линии и с использованием правильного освещения.

Основные этапы и критерии проверки изоляции кабеля:

1. Осмотр поверхности изоляции:
   • Проверка целостности внешней оболочки на предмет трещин, порезов, вздутий и загрязнений.
   • Обращение внимания на признаки старения: изменение цвета, высыхание, растрескивание.
   • Идентификация участков с механическими повреждениями после монтажа или эксплуатации.
2. Проверка маркировки и состояния защитных покрытий:
   • Читаемость заводской маркировки без искажений.
   • Отсутствие коррозии на металлических экранах и защитных слоях.
3. Анализ мест прокладки кабеля:
   • Проверка участков с повышенным риском механических воздействий (изгибы, крепления, проходы через стены).
   • Контроль за состоянием гильз, вводных и соединительных муфт на предмет герметичности и повреждений.
4. Документирование дефектов:
   • Фиксация найденных повреждений с указанием точного места и характера дефекта.
   • Рекомендации по ремонту или замене поврежденных участков.

Регулярный визуальный осмотр – обязательный этап профилактики, позволяющий своевременно выявлять угрозы эксплуатации и планировать техническое обслуживание. Особое внимание уделяется кабелям, эксплуатируемым в агрессивных средах и с высокой механической нагрузкой.

Методы измерения сопротивления изоляции и их особенности

• Метод прямого измерения постоянным напряжением – основной и универсальный способ. В процессе измерения подается постоянное напряжение, при котором фиксируется ток утечки, на основе чего рассчитывается сопротивление изоляции. Для жил с сечением до 1 мм² напряжение берут от 250 В, для больших сечений – до 1000 В и выше. Ключевое условие – стабильное напряжение и выдержка не менее 1 минуты для достоверности результата.
• Метод измерения с контролем временной зависимости – используется для выявления поверхностных загрязнений и влаги. Измерение проводят с фиксацией значения сопротивления через интервалы времени (например, через 15, 30 и 60 секунд). Нарастание сопротивления свидетельствует о чистоте и сухости изоляции, стабильные или снижающиеся показатели указывают на дефекты.
• Метод измерения с использованием импульсных источников – применяется для высоковольтных кабелей и длинных линий. Позволяет минимизировать нагрев изоляции и одновременно повысить чувствительность к микротрещинам за счет кратковременного высокого напряжения. Требует специализированного оборудования и точной калибровки.
• Метод измерения сопротивления изоляции с подачей переменного напряжения – менее распространен, но применяется в некоторых случаях для оценки диэлектрических характеристик. Использует напряжение частотой 50–60 Гц, однако результаты зависят от емкостных и индуктивных свойств кабеля и требуют корректной интерпретации.

Особенности проведения измерений:

1. Подготовка кабеля: очистка, снятие внешних загрязнений и обеспечение сухости поверхности.
2. Согласование уровня испытательного напряжения с нормативными требованиями и технической документацией на кабель.
3. Регистрация не только конечного значения сопротивления, но и динамики изменения показателей во времени.
4. Анализ результатов с учетом температуры окружающей среды и состояния кабеля, так как сопротивление изоляции снижается при повышенной влажности и температуре.
5. Использование средств защиты и заземления для предотвращения поражения электрическим током и повреждений оборудования.

Рекомендуется проведение измерений после монтажа, при плановом техническом обслуживании и после аварийных ситуаций. Критическими считаются значения сопротивления изоляции менее 1 МОм для силовых кабелей среднего напряжения, что требует дополнительной диагностики и ремонта.

Испытания на прочность и механическую целостность кабельных линий

Испытания на прочность кабельных линий направлены на проверку их устойчивости к механическим нагрузкам, возникающим в процессе монтажа и эксплуатации. Основной метод – применение статических и динамических нагрузок, соответствующих нормативам ГОСТ 15150-69 и ПУЭ.

Статические испытания включают контроль прочности изоляции и оболочек при растяжении, сжатии и изгибе. Для растяжения применяют специальные усилия, не превышающие 10% предела прочности материала кабеля, выдерживаемые в течение 1 минуты. Изгиб проводится вокруг оправки диаметром в 15–20 диаметров кабеля с последующей проверкой целостности оболочки и изоляции на отсутствие трещин и повреждений.

Динамические испытания проводят с использованием вибрационных установок или путем многократного изгиба кабеля под нагрузкой. Количество циклов испытаний варьируется от 50 до 100, что имитирует реальные условия эксплуатации, например, в местах частого движения или вибрации. Контроль осуществляется визуально и с применением дефектоскопов.

Для проверки механической целостности используется метод измерения сопротивления изоляции до и после испытаний. Допускается снижение сопротивления не более чем на 5%, что свидетельствует об отсутствии микроповреждений. Кроме того, проверяется герметичность оболочек с помощью испытаний на водопроницаемость под давлением 0,2 МПа в течение 10 минут.

Обязательным этапом является документирование результатов с указанием используемого оборудования, приложенных нагрузок и характеристик кабеля. Несоответствие требованиям служит основанием для отказа от эксплуатации или повторного ремонта кабельной линии.

Определение параметров электрических цепей кабеля: методики и приборы

Для точного определения параметров электрических цепей кабеля применяются специализированные приборы и методы, позволяющие выявить сопротивление изоляции, активное и комплексное сопротивление жил, а также емкостные и индуктивные характеристики.

Измерение сопротивления изоляции проводится мегомметрами с напряжением от 500 В до 5 кВ. Рекомендуется использовать приборы с возможностью контроля значения тока утечки и автоматическим отключением при превышении заданного порога. Оптимальная длительность измерения – не менее 1 минуты для стабильности результата.

Сопротивление жил измеряется мостами постоянного тока или методами четырехпроводного подключения, минимизирующими влияние контактных сопротивлений. Для кабелей с длиной более 100 м применяют измерители постоянного и переменного сопротивления с точностью до 0,01 Ом.

Емкостные параметры определяются методом мостов переменного тока или специализированных приборов – мостов RLC. Частота измерения обычно выбирается в диапазоне 50–1000 Гц для устранения паразитных индуктивных эффектов. Точное определение емкости позволяет выявить повреждения внутренней изоляции.

Индуктивность жил измеряется в основном при высокочастотных испытаниях, с использованием LCR-метров и анализаторов цепей. Значения индуктивности важны для оценки поведения кабеля в импульсных и высокочастотных режимах.

Для комплексного анализа применяются кабельные тестеры с функцией автоматического расчета параметров по замерам сопротивления, емкости и индуктивности. Они обеспечивают быстрый контроль и архивирование данных для последующего анализа.

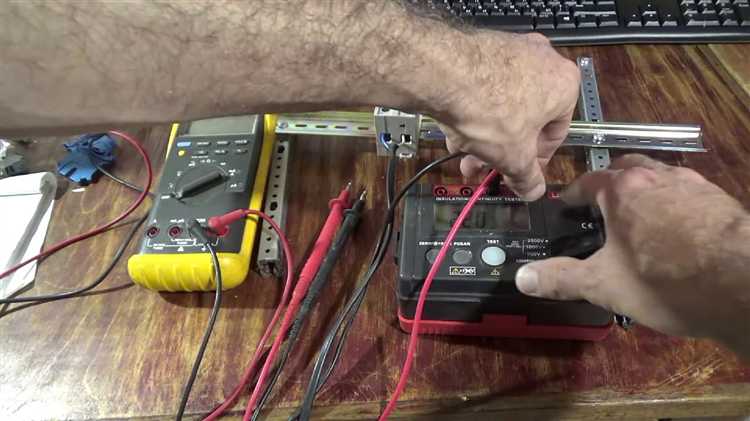

Тестирование кабельных линий на наличие повреждений и обрывов

Для выявления повреждений и обрывов кабельных линий применяют методы измерения электрических параметров и локализации дефектов. Основной инструмент – измеритель сопротивления изоляции и прибор для тестирования целостности проводников (мегомметр, тестер цепи).

Первичный этап – проверка сопротивления изоляции между проводниками и землей. Значение ниже нормативного указывает на возможное пробитие изоляции. Для кабелей с напряжением до 1 кВ минимально допустимое сопротивление изоляции составляет 1 МОм, для более высоких напряжений – от 10 МОм и выше.

Для обнаружения обрывов используют метод «прозвонки» проводников. Применяют тестеры с функцией генерации импульсов или низковольтных постоянных токов, позволяющих определить наличие разрыва и его примерное местоположение по времени прохождения сигнала.

Точная локализация повреждения выполняется с помощью отражательного метода (ТDR – Time Domain Reflectometry). Импульсный сигнал отражается от места повреждения, и время возврата отражения позволяет вычислить расстояние до дефекта с точностью до 1 % длины кабеля.

При тестировании кабелей в условиях эксплуатации важно учитывать температурный режим: сопротивление изоляции изменяется с температурой, поэтому замеры проводят при стандартных условиях или корректируют результаты по температурному коэффициенту.

Рекомендуется регулярно проводить комплексные испытания с использованием высоковольтных пробных напряжений (повышенных на 1,5–2 раза от номинального рабочего), что позволяет выявить скрытые дефекты изоляции, не определяемые при обычных измерениях.

После выявления повреждений следует выполнить визуальный осмотр трассы кабеля, используя методы трассировки и инструментальное обследование (например, локаторы кабельных дефектов), для определения причин и выбора способа ремонта.

Проведение контрольных измерений при эксплуатации и ремонте кабелей

Контрольные измерения при эксплуатации и ремонте кабельных линий направлены на выявление дефектов и оценку технического состояния изоляции, проводников и соединений. Основные параметры для измерения: сопротивление изоляции, сопротивление проводников, ток утечки, напряжение пробоя и целостность защитного заземления.

Измерение сопротивления изоляции проводят мегомметром с напряжением 500 В для кабелей с низковольтной изоляцией и 1000 В и выше для силовых кабелей напряжением свыше 1 кВ. Значения ниже 1 МОм свидетельствуют о повреждениях или загрязнении изоляции и требуют немедленного ремонта.

Сопротивление проводников измеряют методом четырехпроводного соединения для минимизации погрешностей. Допустимые отклонения от паспортных значений не должны превышать 5%. Превышение сопротивления указывает на наличие обрывов, коррозии или неплотных соединений.

Контроль токов утечки выполняют с помощью токоизмерительных клещей или специализированных приборов. При нормальных условиях ток утечки не должен превышать 0,5 мА на километр кабеля. Повышенные значения свидетельствуют о нарушениях изоляции и влагопроникновении.

Для проверки целостности защитного заземления измеряют сопротивление петли «фаза-нуль» и сопротивление заземлителя. Результаты должны соответствовать нормативам ПУЭ: сопротивление заземления не более 4 Ом, петля – не выше 1 Ом.

При ремонте кабелей контрольные измерения проводят до и после локализации повреждений. Важно фиксировать параметры для оценки качества восстановительных работ и предотвращения повторных отказов. Рекомендуется применять автоматизированные приборы с функцией регистрации данных для анализа динамики состояния кабельной линии.

Регулярность контрольных измерений определяется интенсивностью эксплуатации и условиями окружающей среды, но не реже одного раза в год для промышленных и 2 раза в год для ответственных объектов. Экспресс-методы измерений не заменяют полных тестов, а служат для оперативного выявления аварийных ситуаций.

Вопрос-ответ:

Какие основные виды проверок кабельных линий существуют и чем они отличаются?

Существуют несколько видов проверок кабельных линий: визуальный осмотр, измерение сопротивления изоляции, проверка целостности жил, испытание под напряжением и проверка сигналом низкой частоты. Визуальный осмотр позволяет выявить механические повреждения и нарушения монтажа. Измерение сопротивления изоляции показывает состояние изоляции кабеля и наличие пробоев. Проверка целостности жил подтверждает отсутствие обрывов или коротких замыканий. Испытания под напряжением выявляют скрытые дефекты, способные привести к пробою при работе. Проверка сигналом низкой частоты используется для поиска повреждений на больших протяженностях кабеля.

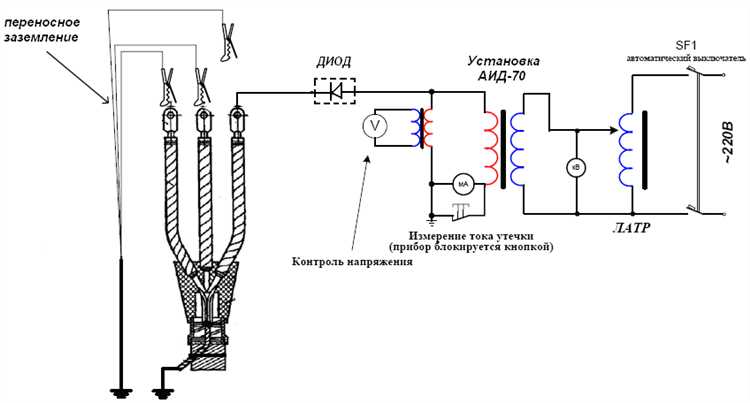

Как проводится испытание кабельной линии под напряжением и какие требования к этому процессу?

Испытание под напряжением проводят с помощью специального оборудования, подавая на кабель напряжение, превышающее рабочее, но не причиняющее вред изоляции. Цель — проверить устойчивость изоляции к повышенному напряжению и выявить слабые места. Обычно применяют испытательное напряжение постоянного или переменного тока в зависимости от стандарта и типа кабеля. Важно соблюдать сроки выдержки и безопасность, так как высокая величина напряжения может быть опасна для оператора и оборудования. По результатам измеряют ток утечки и определяют соответствие параметров допустимым нормам.

Какие методы применяются для диагностики повреждений кабельных линий на протяжённых участках?

Для поиска повреждений на длинных кабельных линиях используют методы рефлектометрии и измерения сопротивления изоляции с анализом изменения параметров. Рефлектометр отправляет электрические импульсы и измеряет время отражения сигнала от дефекта, что позволяет определить его местоположение с высокой точностью. Также применяют измерение емкостных и индуктивных характеристик кабеля, чтобы обнаружить участки с изменёнными параметрами. В некоторых случаях используют тепловизионную диагностику для выявления перегрева, связанного с повреждениями или плохими контактами.

В каких случаях необходимо проводить повторные испытания кабельных линий после ремонта?

Повторные испытания проводят после любого ремонта или замены участка кабеля, чтобы убедиться в восстановлении его эксплуатационных характеристик. Это важно, если ремонт был связан с устранением повреждений изоляции, заменой повреждённых жил или соединений. Кроме того, после ремонта необходимо проверить, что не появились новые дефекты и что качество монтажа соответствует требованиям. Испытания выполняются по той же методике, что и первоначальные, чтобы подтвердить безопасность и надёжность линии перед её вводом в эксплуатацию.
