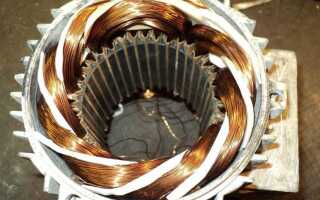

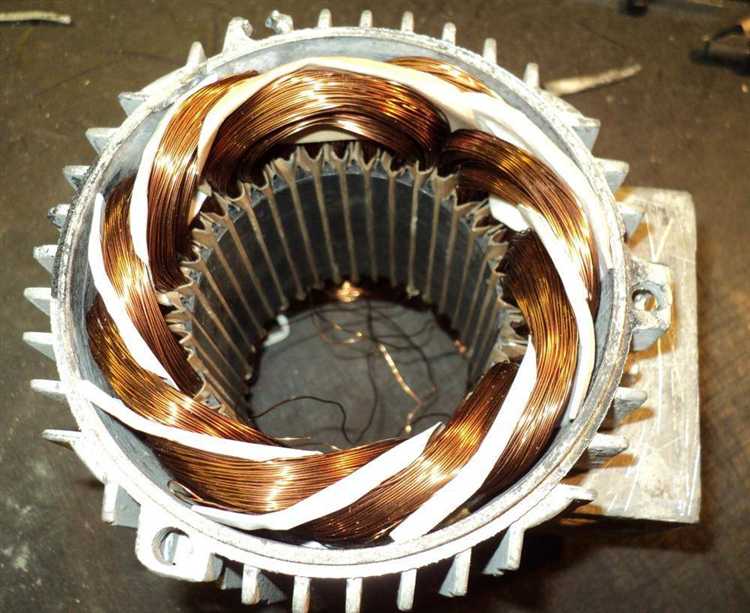

Перемотка электродвигателя – это восстановление обмоток статора или ротора с целью возвращения агрегату работоспособности после термического или механического повреждения. В отличие от полной замены двигателя, перемотка позволяет сохранить корпус, магнитопровод и другие неповрежденные элементы, значительно снижая стоимость ремонта.
Ключевой этап – демонтаж обмотки с последующей оценкой состояния сердечника. Если наблюдаются следы межвиткового короткого замыкания или перегрева, сердечник необходимо подвергнуть шлифовке и проверке на остаточную намагниченность. Температура изоляции выбираемой проволоки должна соответствовать классу не ниже F (155 °C), особенно для двигателей, работающих в условиях повышенной нагрузки.
Намотка ведется строго с соблюдением оригинальных технических параметров: число витков, диаметр провода, схема соединения фаз. Нарушение хотя бы одного из параметров может привести к снижению КПД или перегреву двигателя. Для двигателей с частотным управлением рекомендуется применять провода с двойной изоляцией, устойчивой к высокочастотным напряжениям.
После намотки осуществляется вакуумная пропитка обмотки электроизоляционным лаком и термическая полимеризация. Этот этап критичен для защиты от влаги, вибраций и пыли. Финальные испытания включают проверку сопротивления изоляции, фазного баланса и холостого хода. Только после успешного прохождения всех этапов двигатель допускается к эксплуатации.
Перемотка электродвигателей: особенности процесса и применения
Перемотка электродвигателя требует точного соблюдения технических параметров, таких как количество витков, диаметр провода, тип изоляции и конфигурация обмотки. Отклонение даже на 5% от оригинальных характеристик может привести к снижению КПД, перегреву и сокращению срока службы.
Перед началом работы необходимо выполнить диагностику: измерить сопротивление обмоток, провести тест на межвитковое замыкание, проверить состояние магнитопровода. При наличии следов перегрева или пробоя изоляции замена обмотки обязательна. Все данные по оригинальной намотке фиксируются до демонтажа.
Для перемотки применяют медный эмалированный провод класса нагревостойкости не ниже H (180 °C) для промышленных двигателей. Намотка выполняется с контролем натяжения и межслойной изоляции. Используются изоляционные материалы, соответствующие напряжению двигателя: чаще всего это Nomex, стеклоткань, полиэфирные пленки.
Пропитка обмотки проводится вакуумным способом с использованием термореактивных компаундов. Это обеспечивает устойчивость к вибрациям, повышенной влажности и агрессивным средам. Отказ от пропитки снижает надёжность двигателя при длительной эксплуатации.
После перемотки обязательна балансировка ротора и проверка всех электрических параметров под нагрузкой. Электродвигатели с перемотанными обмотками могут применяться в системах вентиляции, насосных агрегатах, станках и конвейерах, если после ремонта они соответствуют исходным техническим характеристикам.
Определение обрыва обмотки: методы диагностики неисправности
Обрыв обмотки – частая причина выхода электродвигателя из строя. Диагностика требует точности и использования проверенных методов. Ниже представлены наиболее эффективные подходы к выявлению обрыва обмотки на практике.
- Измерение сопротивления мегомметром
Подключение мегомметра к каждой фазе и замеру сопротивления изоляции между обмотками и корпусом. При обрыве одно из значений будет стремиться к бесконечности, что свидетельствует об отсутствии замкнутой цепи. - Тестирование омметром
Использование цифрового омметра с высокой точностью позволяет обнаружить полное отсутствие сопротивления между двумя концами обмотки, что указывает на её обрыв. Отличие показаний более чем на 10% между фазами – индикатор неисправности. - Использование метода сравнения
Измерения выполняются поочерёдно на всех фазах двигателя. Наличие отклонения в одной из них – признак обрыва или частичного нарушения проводимости. - Диагностика с помощью токовых клещей
Проводится при подключении двигателя к сети. Различия в силе тока между фазами указывают на проблемы с обмотками. Полное отсутствие тока на одной из фаз говорит об обрыве. - Метод подачи пониженного напряжения
На двигатель подаётся напряжение, в 3–5 раз меньшее номинального. Если обмотка цела, двигатель проявит признаки вращения. При обрыве будет отсутствовать реакция, а одна из фаз покажет нулевое напряжение на клеммах.
Для точного диагноза рекомендуется совмещать методы, особенно при работе с двигателями мощностью свыше 5 кВт. Обязательно отключать двигатель от сети перед началом измерений.
Снятие старой обмотки: инструменты и пошаговая инструкция
Для демонтажа старой обмотки электродвигателя необходимы следующие инструменты: набор отверток с изолированными ручками, пассатижи, бокорезы, нож-скальпель, специальные съемники изоляции, молоток с резиновым бойком, пылесос промышленного типа и средства индивидуальной защиты (перчатки, защитные очки).
Первый этап – полное отключение двигателя от электросети и механическое удаление соединительных клемм обмотки. Важно фиксировать расположение проводников и узлов крепления, чтобы облегчить последующую установку новой обмотки.
После обнажения медных или алюминиевых проводников приступают к их выниманию. Для этого применяют молоток с резиновым бойком, которым осторожно выбивают обмоточные катушки из пазов статора, избегая деформации магнитопровода.
Для удаления остатков изоляционных материалов и пыли применяют промышленный пылесос с тонкой насадкой. Все снятые детали следует промаркировать и хранить отдельно для последующего анализа и повторного использования при необходимости.
Выбор провода и изоляции: критерии подбора по типу двигателя
- Асинхронные двигатели (АД):
- Используется медный провод с классом термостойкости не ниже H (180 °C) для работы в стандартных условиях.
- Для двигателей с частыми пусками рекомендована изоляция класса F (155 °C) с дополнительной влагозащитой, так как пусковые токи повышают температурную нагрузку.
- Толщина провода выбирается с запасом 10-15 % от номинального тока, учитывая возможные перегрузки.
- Коллекторные двигатели постоянного тока (ДПТ):
- Требуется провод с высокой гибкостью – многожильный медный или луженый провод, позволяющий выдерживать вибрации и механические нагрузки.
- Изоляция должна обладать высокой электрической прочностью и устойчивостью к искровым разрядам, рекомендуется класс H с пропиткой смолами или лаком.
- Использование пленочной изоляции в обмотках уменьшает вероятность замыканий при высоких оборотах коллектора.
- Синхронные двигатели:
- Высокое качество провода с однородной изоляцией класса H или выше, устойчивой к термическим и химическим воздействиям, особенно в условиях повышенной влажности и вибраций.
- Обмотки требуют применения эмалированных проводов с повышенной изоляционной толщиной для предотвращения пробоев при высоких напряжениях.
- При работе в агрессивных средах – дополнительно использование многослойной изоляции с защитой от коррозии.
- Специальные и взрывозащищённые двигатели:
- Провод с термостойкостью класса N (200 °C) и выше, обладающий стойкостью к агрессивным химическим средам.
- Изоляция должна соответствовать нормативам взрывозащиты, обычно включает в себя несколько слоев лакового покрытия и дополнительную защиту от механических повреждений.
- Для повышения безопасности используются провода с минимальной выделяемой тепловой энергией при коротком замыкании.
Общий принцип выбора – максимальное соответствие изоляционных свойств и конструктивных параметров провода нагрузкам, условиям эксплуатации и особенностям электромагнитных процессов внутри двигателя. Недопустимо снижение термостойкости или механической прочности в ущерб долговечности и безопасности работы.
Намотка обмотки на статор: способы и контроль точности витков
Процесс намотки обмотки на статор электродвигателя требует выбора способа, учитывающего тип двигателя и параметры обмотки. Основные методы – ручная и автоматизированная намотка. Ручной способ применяется при мелкосерийном производстве или ремонте, но требует высокой квалификации оператора для равномерного распределения витков и минимизации механических повреждений изоляции.
Автоматизированная намотка обеспечивает точность укладки витков, стабильное натяжение провода и постоянный шаг между витками. Используются специализированные намоточные станки с программируемыми параметрами, что позволяет выдерживать заданные размеры катушки с погрешностью менее 0,1 мм. Важен контроль натяжения провода – оптимальный диапазон составляет 5-15 Н, чтобы исключить деформацию и повреждение изоляции.
Для контроля точности укладки применяют оптические системы и датчики линейного перемещения, фиксирующие шаг и положение витков. Традиционные методы включают измерение длины намотанного провода с помощью счетчиков и визуальный осмотр с увеличением. Современные подходы используют лазерные сканеры для оценки профиля намотки и выявления переплетений.
Особое внимание уделяется соблюдению параметров намотки, предусмотренных конструкцией – число витков, толщина провода, шаг и направление намотки. Несоответствия приводят к снижению электрических характеристик и сокращению срока службы двигателя. Для предотвращения ошибок необходимо регулярно калибровать оборудование и контролировать изоляционные свойства провода до и после намотки.
Пропитка и сушка обмотки: технологии термообработки
Пропитка обмоток электродвигателей выполняется с целью повышения электрической прочности изоляции и защиты от влаги. Чаще применяются эпоксидные и полиэфирные лаки с температурой отверждения 150–180 °C. Время погружения обмотки в лак варьируется от 15 до 30 минут, при этом необходим контроль вязкости и температуры состава для обеспечения равномерного проникновения в щели и микротрещины изоляции.
Сушка проводится в камерных или туннельных печах при температуре 120–160 °C с постепенным увеличением температуры, чтобы избежать деформаций и внутренних напряжений. Продолжительность сушки обычно составляет 2–4 часа в зависимости от толщины обмотки и типа лака. Важен контроль влажности воздуха и обеспечение циркуляции для равномерного отверждения без образования пузырей и раковин.
Термообработка после пропитки включает в себя двухступенчатый процесс: первичное закрепление лака при 120 °C в течение 1–2 часов и окончательное отверждение при 160–180 °C не менее 3 часов. Такой режим позволяет достичь максимальной адгезии и механической прочности изоляции, уменьшить микропоры и улучшить электрофизические характеристики обмотки.
Рекомендуется использовать пирометрический контроль температуры и влагомеры для точного соблюдения технологических параметров. Несоблюдение режима приводит к неполной полимеризации лака, что сокращает срок службы двигателя и увеличивает риск межвитковых замыканий.
Проверка собранного двигателя: тесты на межвитковое замыкание и балансировку
После перемотки важно провести проверку на межвитковое замыкание с помощью мегаомметра с напряжением не менее 500 В. Рекомендуется измерять сопротивление изоляции между обмотками и корпусом, значение должно быть не ниже 100 МОм. При снижении показателей следует повторно проверить качество изоляции и устранить дефекты.
Для выявления межвитковых замыканий используется также метод измерения сопротивления обмотки с помощью мостовых приборов с точностью до 0,01%. Несоответствие сопротивления заявленным параметрам на 2% и более указывает на возможные дефекты в обмотке.
Балансировка ротора обязательна для снижения вибраций и повышения ресурса двигателя. Используется динамическая балансировка на специализированных станках с точностью балансировки до 0,1 г·мм. После установки ротора на балансировочный станок необходимо проверить уровень вибрации, который должен соответствовать нормам ISO 10816 для данного класса двигателя.
Проверка статической балансировки производится путем вращения ротора на опорах с минимальным трением и фиксации углов отклонения. В случае превышения допустимого уровня дисбаланса выполняется корректировка массы на балансировочных грузах с периодической повторной проверкой.
Документирование результатов тестов и корректировок обязательно для последующего анализа и отслеживания качества ремонта. Все операции должны выполняться в соответствии с техническими регламентами производителя двигателя и нормативными стандартами отрасли.
Вопрос-ответ:
Какие основные этапы включает процесс перемотки электродвигателя?
Перемотка электродвигателя начинается с демонтажа старой обмотки и тщательной очистки сердечника статора от загрязнений и остатков изоляции. Затем подготавливаются новые витки провода нужного сечения и материала. Важно правильно уложить провода, избегая перекручиваний и повреждений изоляции. После этого обмотка пропитывается специальными составами для повышения надежности и защиты от влаги. Завершающий этап – сборка двигателя и проверка его работоспособности.
Какие материалы обычно используются для обмотки электродвигателей и почему?
Для обмотки чаще всего применяют медный провод с изоляционным покрытием, так как медь обладает высокой электропроводностью и хорошей механической прочностью. В некоторых случаях используется алюминиевый провод, он легче и дешевле, но уступает меди по проводимости и долговечности. Изоляция провода должна быть стойкой к нагреву и механическим воздействиям, часто применяются лаковые, эмалевые или полимерные покрытия.
Каковы основные причины, по которым возникает необходимость перемотки электродвигателя?
Чаще всего перемотка требуется из-за износа изоляции обмоток, что приводит к коротким замыканиям или пробоям. Также причиной могут быть механические повреждения, перегрев, воздействие влаги или химических веществ. В ряде случаев перемотка проводится для восстановления двигателя после аварий или для модернизации с целью повышения рабочих характеристик.
Какие отличия есть между перемоткой асинхронного и синхронного двигателя?
Хотя принципы перемотки схожи, у синхронных двигателей чаще применяются обмотки с более сложной конфигурацией и точной балансировкой, поскольку они требуют стабильной работы на заданной частоте. Асинхронные двигатели обычно имеют более простую конструкцию обмоток. Кроме того, для синхронных машин важна высокая точность изготовления, чтобы избежать вибраций и ухудшения характеристик.
Какие меры необходимо соблюдать при перемотке для увеличения срока службы электродвигателя?
В первую очередь следует использовать качественные материалы и строго соблюдать технологию намотки. Необходимо избегать перегрева во время работы и обеспечивать правильное натяжение провода. Также важна тщательная изоляция обмотки и последующая пропитка лаком или другими защитными составами. Рекомендуется контролировать условия эксплуатации после ремонта, чтобы не допускать перегрузок и попадания влаги.
Какие основные этапы включает процесс перемотки электродвигателя и чем они отличаются от замены двигателя?
Перемотка электродвигателя состоит из нескольких важных этапов: разборка корпуса, удаление старой обмотки, очистка магнитопровода, намотка нового провода, пропитка изоляции и сборка двигателя. Этот процесс позволяет восстановить работоспособность двигателя, сохранив его конструктивные элементы. В отличие от полной замены двигателя, перемотка требует тщательной работы с обмотками и изоляционными материалами, что влияет на сроки и стоимость ремонта. Такой подход чаще применяется, когда двигатель имеет высокую стоимость или уникальные технические характеристики, которые сложнее заменить.
В каких сферах промышленности чаще всего применяют перемотанные электродвигатели и почему?
Перемотанные электродвигатели широко используют в различных отраслях: в металлургии, машиностроении, энергетике, а также в системах вентиляции и насосного оборудования. Это связано с тем, что в этих сферах электродвигатели работают интенсивно и подвергаются значительным нагрузкам, что увеличивает риск износа обмоток. Перемотка позволяет продлить срок службы оборудования при меньших затратах по сравнению с покупкой нового агрегата. Кроме того, восстановленные двигатели часто используются в ремонтах на местах, что сокращает простой производственных линий.
