Чугунные радиаторы остаются востребованными благодаря высокой теплоотдаче и долговечности. При подборе системы отопления важно точно определить, сколько квадратных метров может обогреть одна секция такого радиатора. Это зависит от нескольких параметров: теплоотдачи одной секции, высоты потолков, степени утепления помещения и региона эксплуатации.
Средняя теплоотдача одной секции чугунного радиатора составляет от 120 до 160 Вт при температурном графике 70/55/20 °C. Для стандартного помещения с потолками до 2,7 м и хорошей теплоизоляцией на отопление 1 м² требуется около 100 Вт. Следовательно, одна секция может обогреть приблизительно 1,2–1,6 м² площади.
Если здание плохо утеплено, расчетная потребность в тепле увеличивается до 120–150 Вт на 1 м². В таком случае одна секция покроет только 0,8–1,3 м². Для точного расчета необходимо учитывать теплопотери конкретного помещения, включая площадь окон, материал стен, этаж и наличие смежных неотапливаемых пространств.
При подборе радиатора рекомендуется закладывать запас 10–15 % от расчетной мощности, особенно в регионах с суровым климатом. Это обеспечивает стабильный тепловой режим даже при понижении температуры наружного воздуха ниже расчетных значений.
Как рассчитать тепловую мощность одной секции чугунного радиатора
Тепловая мощность одной секции зависит от её модели, давления в системе, типа подключения и разницы температур между теплоносителем и воздухом в помещении. Основной параметр – ΔT (дельта температур), рассчитывается как: (температура подачи + температура обратки) / 2 − температура воздуха.
Пример: при подаче 90 °C, обратке 70 °C и температуре в помещении 20 °C: ΔT = (90+70)/2 − 20 = 60 °C. Это стандартный расчетный режим 90/70/20.

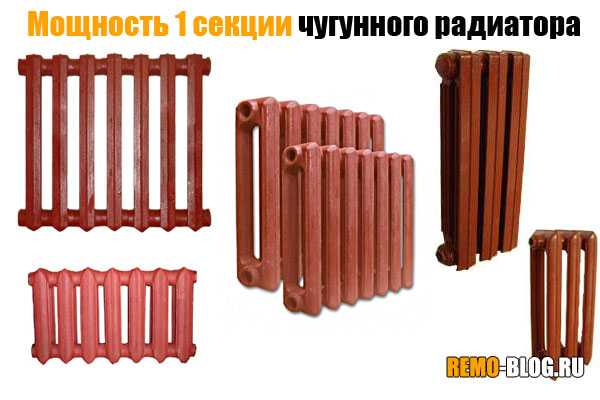

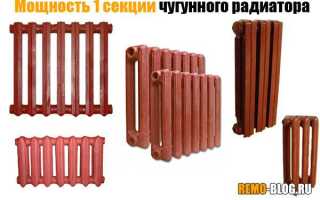

Средняя тепловая мощность одной секции классического чугунного радиатора МС-140 при ΔT = 60 °C составляет 160 Вт. При других условиях значение корректируется коэффициентом, рассчитываемым по формуле:
Q = Qₙ × (ΔT / ΔTₙ)^n
Где:
Q – искомая мощность при текущей ΔT,
Qₙ – номинальная мощность (например, 160 Вт при ΔTₙ = 60 °C),
n – коэффициент теплоотдачи, для чугунных радиаторов ≈ 1,3.
Например, при ΔT = 50 °C:
Q = 160 × (50 / 60)^1.3 ≈ 130 Вт
Учитывая это, необходимо точно определить ΔT для своей системы отопления и использовать приведённую формулу для корректного расчёта. Без учёта условий работы использование паспортных значений приведёт к завышенной или заниженной оценке тепловой эффективности радиатора.
Зависимость площади обогрева от высоты потолков и теплоизоляции
Одна секция стандартного чугунного радиатора МС-140 мощностью около 160 Вт способна обогреть приблизительно 1,5–2 м² помещения при потолках 2,5 м и нормальной теплоизоляции. Однако при изменении высоты потолков и уровня утепления расчет необходимо корректировать.
Высота потолков напрямую влияет на объем помещения, а значит – на теплопотери. При высоте 3 м обогреваемая площадь одной секцией снижается до 1,2–1,4 м². При потолках 3,5 м – не более 1 м². Это связано с увеличением кубатуры и необходимости компенсировать больший объем холодного воздуха.
Теплоизоляция стен, окон и перекрытий также критична. В кирпичном доме без утепления с деревянными окнами теплопотери увеличиваются на 30–40%. В таких условиях одна секция радиатора обеспечит не более 1 м². Для частного дома без утепленного чердака и пола – до 0,8 м².
При наличии качественной теплоизоляции (утепленные стены, стеклопакеты, утепленный потолок и пол) тепловая нагрузка снижается, и одна секция может обслуживать до 2,2 м² даже при высоте потолка 2,7 м.
Рекомендация: при проектировании отопления учитывать не только площадь, но и высоту помещения, материал стен, качество окон и наличие утепления. Только точный расчет обеспечит достаточный уровень тепла без перерасхода энергии.
Сколько м² отапливает секция при стандартных условиях квартиры
При стандартной высоте потолков 2,5–2,7 м и средней теплоизоляции, одна чугунная секция мощностью 160 Вт способна обогреть около 1,6–1,8 м² жилой площади. Это значение актуально при расчетной температуре теплоносителя 70–75 °C и температуре внутри помещения +20 °C.
Для более точного расчета необходимо учитывать теплопотери через стены, окна и потолки. В домах с устаревшими деревянными окнами и тонкими внешними стенами потребуется не менее 120–130 Вт на 1 м², тогда как в зданиях с хорошим утеплением достаточно 90–100 Вт.
Если в комнате площадью 18 м² необходима мощность 1800 Вт, то потребуется около 11–12 секций. При наличии углового расположения или панорамных окон число секций стоит увеличить на 10–20%.
Для оптимальной работы системы отопления критично соблюдать температурный режим теплоносителя и избегать установки радиаторов под слишком узкими подоконниками, ограничивающими конвекцию.
Влияние температуры теплоносителя на площадь обогрева
Производительность чугунного радиатора напрямую зависит от температуры подаваемой воды. Чем выше температура теплоносителя, тем больше тепла отдает секция в помещение.
- При температуре теплоносителя 90 °C одна секция чугунного радиатора отдает в среднем 160–180 Вт. Этого достаточно для обогрева 1,5–2 м² при стандартной высоте потолков до 2,7 м и теплопотерях.
- При снижении температуры до 70 °C теплоотдача падает примерно на 20–25 %. В этом случае одна секция покрывает уже 1–1,3 м².
- Если температура воды опускается до 60 °C, теплоотдача падает до 110–120 Вт, что ограничивает площадь обогрева одной секцией до 0,8–1 м².
Для корректного подбора радиатора учитывайте:
- Фактическую температуру подачи и обратки в системе отопления. При низкотемпературных системах потребуется большее количество секций.
- Теплопотери помещения: окна, утепление стен, наличие углов и этажность существенно влияют на потребность в мощности.
- Требуемый температурный режим внутри помещения. Для комфортных условий при 20–22 °C необходимо точное соответствие теплоотдачи площади.
Для систем с температурой ниже 70 °C рекомендуется использовать 1 секцию на 1 м² площади. При 90 °C допустимо рассчитывать 1 секцию на 1,5–2 м², но только при минимальных теплопотерях.

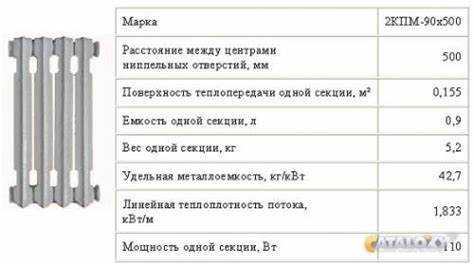

Сравнение различных моделей чугунных радиаторов по тепловой отдаче
Чугунный радиатор МС-140-500 считается классикой: одна секция при Δt=70°C отдает около 160 Вт тепла. Это позволяет отапливать примерно 1,6 м² помещения с высотой потолка до 2,7 м. При увеличении температурного напора эффективность возрастает, но важно учитывать инерционность модели – медленный нагрев и остывание.
Более современная модель МС-140-300 имеет меньшую высоту и, соответственно, тепловую мощность – около 120 Вт на секцию. Это целесообразно для помещений с низкими подоконниками, однако требуется большее количество секций для достижения нужной площади обогрева.
Радиаторы типа Коннер М-140 отличаются улучшенной геометрией: тепловая мощность одной секции достигает 175–180 Вт. За счёт увеличенной площади теплоотдачи и более гладкой внутренней поверхности, циркуляция теплоносителя проходит эффективнее, что снижает энергозатраты.
Модель STI Nova 500 отличается европейским уровнем сборки и технологией антикоррозийной обработки. Одна секция – до 185 Вт, что позволяет обогревать до 1,8 м² на секцию. Она совместима с различными системами отопления и рассчитана на давление до 12 бар.
Чугунные радиаторы Viadrus Styl 500 предлагают до 195 Вт на секцию. Это один из лучших показателей среди бытовых моделей. Высокая плотность отливки, минимальные теплопотери, устойчивость к гидроударам делают их оптимальными для многоэтажных домов с нестабильным давлением.
При выборе модели следует учитывать не только мощность секции, но и тепловые условия помещения, температуру подающей воды и тип системы отопления. Разница между 20–30 Вт на секцию при большом количестве элементов может существенно повлиять на итоговую эффективность всей отопительной системы.
Когда одной секции недостаточно: примеры расчетов для разных помещений
Одна чугунная секция радиатора в среднем отдаёт около 140 Вт тепла. Для обогрева 1 м² помещения при стандартной высоте потолков (2,5–2,7 м) требуется около 100 Вт. Таким образом, одной секции хватает примерно на 1,4 м² площади. Однако этого недостаточно в большинстве реальных условий.
Комната площадью 12 м²: при базовой теплоотдаче потребуется минимум 9 секций (12 × 100 ÷ 140 = 8,57). Но если в помещении два наружных угла или большие окна, добавляется 15–20 % к расчету. В таком случае нужно уже 10–11 секций.
Кухня 9 м² с выходом на лоджию: потеря тепла через балконный блок увеличивает нагрузку. Вместо 7 секций (9 × 100 ÷ 140 ≈ 6,4) потребуется минимум 8, а в холодных регионах – все 9 секций.
Гостиная 18 м² в панельном доме с потолками 2,7 м: базовый расчёт даёт 13 секций (18 × 100 ÷ 140 ≈ 12,8). Но при наличии широкого окна и слабой теплоизоляции лучше установить 15 секций.
Санузел 4 м² без окон, но с вентилятором вытяжки: минимум 3 секции, несмотря на малую площадь, поскольку вентиляция способствует активному отводу тепла.
Детская 10 м² с потолками 3 м и окнами на север: объём воздуха выше стандартного, требуемая мощность увеличивается до 120 Вт/м². Итог – 9 секций (10 × 120 ÷ 140 ≈ 8,57), округляется в большую сторону.
Подобные расчёты показывают: даже для небольших комнат одной секции недостаточно. Учитывать необходимо не только площадь, но и высоту потолков, количество окон, ориентацию по сторонам света и качество утепления.
Вопрос-ответ:
Сколько квадратных метров можно отопить одной секцией чугунного радиатора?
Одна секция чугунного радиатора в среднем рассчитана на обогрев около 1,5 квадратных метров при стандартной высоте потолков (2,5–2,7 м) и теплоизоляции. Однако этот показатель может колебаться в зависимости от теплопотерь помещения, температуры теплоносителя и конструкции самого радиатора. В старых домах с тонкими стенами и деревянными окнами значение может быть меньше, а в новых, утеплённых — больше.
Какие параметры влияют на площадь обогрева одной секцией радиатора?
На площадь, которую способна прогреть одна секция чугунного радиатора, влияют несколько факторов: температура теплоносителя, уровень утепления помещения, высота потолков, наличие сквозняков, количество окон и их качество, а также климат региона. Чем ниже температура за окном и хуже утепление, тем большее количество секций потребуется для стабильного отопления.
Можно ли точно рассчитать количество секций для конкретной комнаты?
Да, можно. Для этого нужно учитывать объём помещения (длина × ширина × высота), уровень теплоизоляции и среднюю температуру зимой в вашем регионе. В качестве ориентира используют значение 100–120 Вт на квадратный метр. Зная, что одна чугунная секция выдаёт в среднем 140–160 Вт, можно разделить общую потребность на мощность одной секции и получить нужное количество. Лучше учитывать запас на случай сильных морозов.
Чем отличается теплоотдача у старых и новых чугунных секций?
У новых моделей чугунных радиаторов теплоотдача выше за счёт улучшенной конструкции: увеличенной площади поверхности, более тонких стенок и оптимизированной формы. Старые советские секции МС-140, к примеру, дают около 160 Вт, тогда как современные аналоги могут выдавать до 180–190 Вт. Однако при плохом состоянии системы отопления, накипи и ржавчине внутри теплоотдача снижается даже у новых секций.
Почему чугунные радиаторы популярны, несмотря на большой вес?
Чугун обладает высокой тепловой инерцией — он медленно нагревается, но и долго остывает, сохраняя тепло. Это делает такие радиаторы удобными в домах с переменным отоплением или в системах с природной циркуляцией. Кроме того, они устойчивы к коррозии, не подвержены быстрому износу и могут прослужить десятилетиями при правильной эксплуатации. Поэтому многие выбирают их даже несмотря на громоздкость и сложность монтажа.
