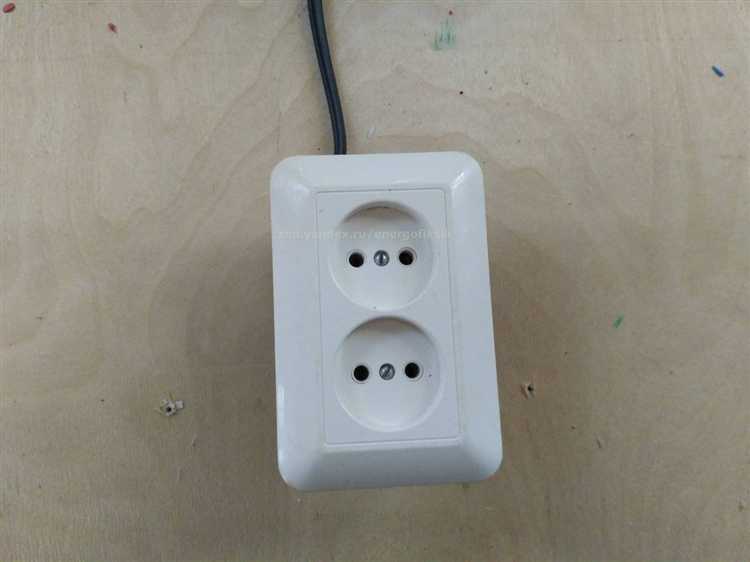

Правильная установка розетки в подрозетник начинается с выбора подходящего типа устройства. Стандартные розетки рассчитаны на ток до 16 А и напряжение 220 В. Подрозетник должен быть пластиковым, с негорючими свойствами, диаметром 68 мм и глубиной не менее 45 мм – это обеспечит устойчивое крепление и достаточное пространство для подключения проводов.
Перед началом работ необходимо обесточить линию на распределительном щитке и проверить отсутствие напряжения с помощью индикаторной отвертки или мультиметра. Оголённые жилы провода должны быть длиной около 10–12 мм. Если используется многожильный кабель, его следует обжать наконечниками НШВИ для надёжного соединения с контактами розетки.
Розетка фиксируется в подрозетнике двумя способами: распорными лапками или винтовым креплением через монтажные отверстия. Первый способ подходит для бетонных стен, второй – для гипсокартона или пустотелых конструкций. Важно затягивать винты равномерно, чтобы исключить перекос и последующее ослабление фиксации.
После установки розетки следует провести визуальный контроль всех соединений: ни один из проводов не должен иметь механических повреждений или контакта с токоведущими частями других жил. Только после этого можно подключить питание и протестировать работоспособность с помощью тестера или подключения электроприбора.
Выбор подходящей розетки для типа подрозетника
Для установки в стандартный круглый подрозетник диаметром 68 мм подходят большинство встраиваемых розеток европейского образца (Schuko). При этом глубина подрозетника имеет значение: для розеток с дополнительными функциями (USB, Wi-Fi, защита от перенапряжения) требуется подрозетник глубиной от 45 мм. Если подрозетник мелкий (30–35 мм), необходимо выбирать компактные модели без лишней электроники.
В бетонных и кирпичных стенах применяются жесткие пластиковые подрозетники, рассчитанные на винтовой монтаж. Для них лучше выбирать розетки с металлическим монтажным суппортом и отверстиями под винты. В гипсокартонных перегородках используются подрозетники с лапками-зажимами. В этом случае подойдут розетки, которые фиксируются без дополнительной опоры, с широким пластиковым основанием.
Для модульных систем типа Legrand, Schneider Electric или ABB подбираются розетки строго в соответствии с серией: форма суппорта, крепежные точки и глубина механизма должны соответствовать геометрии подрозетника. Установка несовместимой модели приведет к перекосу или невозможности фиксации.
В условиях повышенной влажности (ванная, кухня) следует использовать розетки с защитой IP44 и выше. Такие модели требуют герметичного прилегания к подрозетнику, чаще всего – с установкой уплотнительной прокладки между рамкой и стеной. Для них лучше использовать герметичные подрозетники с фланцем.
При наличии двойного или тройного подрозетника следует выбирать розетки с возможностью горизонтального или вертикального совмещения. Важно учитывать межосевое расстояние – стандарт составляет 71 мм. Розетки без возможности объединения в блок установлены будут некорректно.
Подготовка инструмента и отключение электричества
Перед началом монтажа необходимо собрать точный набор инструментов и обеспечить полную безопасность при работе с электросетью.
- Индикатор напряжения – для проверки отсутствия фазы в проводке.
- Плоская и крестовая отвертки – для демонтажа старой розетки и крепления новой.
- Монтажный нож – для снятия изоляции с проводов.
- Пассатижи с изолированными ручками – для сгибания, зажима и фиксации жил.
- Уровень – для точного выравнивания розетки в подрозетнике.
- Фонарик или налобный светильник – если отключение электричества приведёт к недостаточной освещенности рабочего места.
Отключение электричества обязательно:
- Отключите автоматический выключатель, отвечающий за нужную группу розеток. Если неизвестно – отключите весь щиток.
- Убедитесь, что питание снято, приложив индикатор к каждому из проводов внутри подрозетника.
- Проверьте отсутствие напряжения также на соседних розетках – возможны ошибки в разводке.
При работе в помещении с другими людьми установите предупреждающую табличку у электрощита: «Не включать – идут работы».

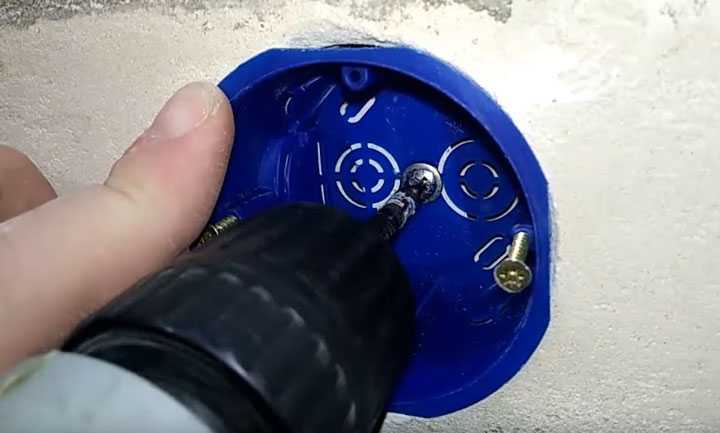

Проверка состояния подрозетника перед установкой
Перед установкой розетки необходимо убедиться в том, что подрозетник соответствует требованиям безопасности и обеспечивает надёжную фиксацию механизма. В первую очередь проверьте его расположение: он должен быть строго вертикальным, без перекосов. Допустимое отклонение по вертикали и горизонтали – не более 2 мм.
Оцените прочность крепления подрозетника в стене. Попробуйте слегка расшатать его рукой – любые подвижки недопустимы. Подрозетник должен быть прочно зафиксирован с помощью раствора или монтажных элементов. Если он установлен в гипсокартон, убедитесь в наличии металлических лапок или фиксаторов по периметру.
Измерьте глубину подрозетника. Для стандартных розеток требуется минимум 45 мм, для моделей с заземлением – от 60 мм. Проверьте отсутствие строительного мусора внутри – он мешает плотной установке розетки и может вызвать замыкание.
Оцените качество отверстия для ввода кабеля: кромки не должны быть острыми, чтобы не повредить изоляцию провода. Если отверстие слишком узкое, расширьте его до диаметра не менее 10 мм, избегая трещин и сколов на корпусе.
Убедитесь в отсутствии трещин и деформаций корпуса. Подрозетник не должен быть повреждён даже частично – любые дефекты приведут к ненадёжной установке и риску короткого замыкания.
Для удобства подключения проверьте, чтобы кабель имел достаточный запас длины – минимум 10 см от выхода из стены. Если запас меньше, замените участок провода или установите клеммные соединения вне подрозетника.

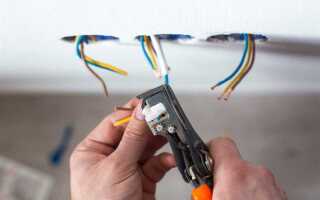

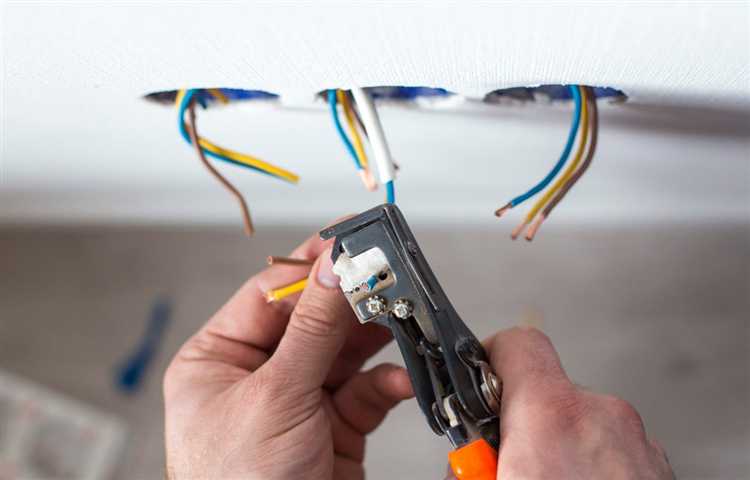

Очистка и зачистка проводов внутри подрозетника
Перед зачисткой обязательно обесточьте линию и проверьте отсутствие напряжения индикаторной отверткой. Даже кратковременное прикосновение к токоведущей жиле под напряжением опасно для жизни.
Удалите из подрозетника строительную пыль, гипс и мусор, которые могут затруднить монтаж. Используйте щетку с жесткой щетиной или пылесос с узкой насадкой. Провода должны свободно выходить из стенки, не иметь изгибов или трещин в изоляции.
Определите длину зачистки – стандартно 10–12 мм для винтовых клемм и 8–10 мм для пружинных. Используйте только профессиональный инструмент: стриппер или бокорезы с ограничителем. При снятии изоляции не допускайте надрезов медной жилы, особенно на одножильных проводах типа ВВГнг или ПВС.
После зачистки осмотрите каждую жилу. Поверхность меди должна быть чистой, без окислов и следов влаги. При наличии потемнений зачистите жилу абразивом или ластиком до блеска. Не используйте наждачную бумагу – она может повредить структуру провода.
Если провода многожильные, перед подключением их необходимо скрутить и, при необходимости, залудить или обжать наконечником НШВИ подходящего сечения. Это обеспечит стабильный контакт в клеммах розетки.

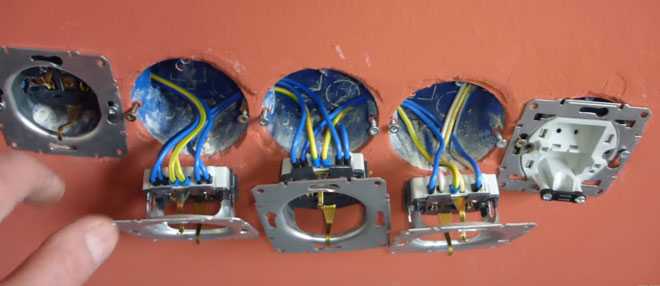

Подключение проводов к клеммам розетки
Перед подключением убедитесь, что питание на линии полностью отключено с помощью индикаторной отвертки. Провода должны быть зачищены на 10–12 мм, без повреждения жил. Используйте только сертифицированный инструмент и наконечники, если провода многожильные.
Фаза подключается к клемме, обозначенной буквой L. Обычно она находится с одной стороны корпуса розетки. Ноль – к клемме с маркировкой N. Заземляющий провод (желто-зеленый) подключается к центральной клемме, обозначенной символом заземления. Порядок подключения не влияет на работу, но критичен для безопасности.
Провода вставляются до упора и фиксируются винтами. Не допускается люфт – слабое соединение приведет к нагреву и возможному возгоранию. После затяжки провод должен быть неподвижен при легком потягивании.
Если используется розетка с самозажимными клеммами, провод вставляется до упора, до щелчка. При этом изоляция не должна заходить внутрь клеммы. Повторное использование таких клемм возможно не во всех моделях, поэтому внимательно изучите маркировку.
Провода в подрозетнике не должны быть натянуты. Допустимый запас – петля длиной около 10 см, уложенная кольцом. Это обеспечит доступ при необходимости повторного монтажа.
Фиксация розетки в подрозетнике распорными лапками или винтами
Фиксация розетки внутри подрозетника обеспечивается двумя основными способами: распорными лапками и крепежом винтами. Выбор метода зависит от конструкции подрозетника и условий монтажа.
- Распорные лапки:
- Распорные лапки выполнены из металла или прочного пластика и имеют пружинящий механизм.
- При установке лапки заводятся в отверстия подрозетника, затем при вкручивании монтажных винтов лапки расширяются и прижимаются к стенкам отверстия.
- Важно обеспечить плотное прилегание лапок к стенкам, чтобы исключить люфт и обеспечить надежную фиксацию.
- При слишком широком или неровном отверстии подрозетника лапки могут не зафиксироваться должным образом, что требует дополнительного выравнивания или замены подрозетника.
- Крепеж винтами:
- Используется в подрозетниках с предусмотренными отверстиями под винты для закрепления корпуса розетки.
- Винты вкручиваются непосредственно в пластиковые или металлические выступы подрозетника, обеспечивая жесткое крепление.
- Для монтажа применяются шурупы с мелкой резьбой, чтобы избежать растрескивания пластика или деформации металла.
- Рекомендуется использовать отвертку с ограничителем глубины, чтобы не повредить внутренние части розетки и не перекрутить винты.
- Перед фиксацией винтов следует убедиться, что розетка ровно установлена в подрозетнике без перекосов.
Для повышения надежности фиксации и долговечности монтажа рекомендуется использовать фирменные подрозетники и розетки от одного производителя, так как их конструкции адаптированы друг к другу.
Установка декоративной рамки и проверка уровня
Перед монтажом декоративной рамки убедитесь, что механизм розетки установлен строго заподлицо с поверхностью стены. Для этого используйте строительный уровень с точностью не менее 0,5 мм на метр. При обнаружении перекоса аккуратно подкорректируйте положение подрозетника, ослабив крепежные винты и подложив тонкие шайбы или монтажную пену для выравнивания.
Декоративную рамку устанавливают после полного закрепления механизма и проверки его устойчивости. Рамку нужно аккуратно защелкнуть с помощью боковых защелок, не прилагая чрезмерных усилий, чтобы избежать повреждений пластика или деформации.
После фиксации рамки проверьте горизонтальность и вертикальность уровнем с пузырьком. Если рамка установлена ровно, пузырек должен находиться строго посередине между отметками. При необходимости снимите рамку и повторите выравнивание механизма розетки, затем повторно установите рамку.
Завершающим этапом является визуальный осмотр на отсутствие зазоров между рамкой и стеной. Любые щели указывают на неправильную установку и требуют повторной регулировки. Устранение дефектов гарантирует надежный и аккуратный внешний вид розетки.
Подача напряжения и проверка работы розетки тестером
Перед подачей напряжения убедитесь, что все соединения в подрозетнике надежно зажаты, а провода изолированы. Включите автоматический выключатель, питающий данную линию, и проверьте наличие напряжения на входных контактах розетки.
Для проверки используйте цифровой мультиметр или тестер напряжения. Установите прибор в режим измерения переменного напряжения (AC), диапазон не менее 250 В. Подключите щупы к фазному и нулевому контактам розетки.
Нормальное значение напряжения для бытовой сети составляет 220–230 В ±10 %. Если показания ниже или выше, требуется проверить качество электропитания или правильность подключения.
Для контроля заземления поместите один щуп на контакт заземления, второй – на фазу или ноль. Сопротивление заземления должно быть минимальным, а напряжение между землей и нулем не должно превышать 5 В.
При отсутствии напряжения или нестабильных показаниях отключите питание и проверьте целостность проводов и крепление контактов. Повторная подача напряжения после исправления неисправностей должна сопровождаться повторной проверкой тестером.
Вопрос-ответ:
Какие инструменты понадобятся для установки розетки в подрозетник?
Для установки розетки в подрозетник потребуются отвертка (крестовая и плоская), перфоратор или дрель с коронкой нужного диаметра для сверления стены, индикатор напряжения для проверки отсутствия тока, плоскогубцы или кусачки для работы с проводами, а также изоляционная лента. Нередко нужна рулетка или линейка для точного разметки места подрозетника.
Как правильно выбрать место для установки подрозетника на стене?
Место для установки подрозетника выбирают с учётом удобства подключения электроприборов и доступности розетки. Обычно розетки располагают на высоте около 30 сантиметров от пола, чтобы было удобно пользоваться, но при этом они не мешали мебели. Важно также проверить, чтобы в выбранном месте не проходили другие коммуникации, и чтобы установка не повредила несущие элементы стены.
Какие действия необходимо выполнить перед монтажом розетки в подрозетник, чтобы обеспечить безопасность?
Перед началом монтажа обязательно отключите питание в распределительном щитке, чтобы исключить риск поражения электрическим током. Затем при помощи индикатора напряжения проверьте отсутствие напряжения в проводах. Если есть возможность, следует отключить автоматы на соответствующем участке. Только после этого можно приступать к работе с электропроводкой.
Как правильно подключить провода к розетке внутри подрозетника?
Сначала необходимо зачистить концы проводов, удалив примерно 1 сантиметр изоляции. Затем подсоединить фазный провод к контакту, обозначенному буквой L, а нулевой — к контакту N. Если есть заземляющий провод, его подключают к соответствующей клемме с символом заземления. Важно закрепить провода так, чтобы они не выскальзывали, а контакты были надёжно зажаты, чтобы избежать искрения и плохого контакта.
