Реактивная мощность обозначается символом Q и измеряется в вольт-амперах реактивных (вар, от англ. volt-ampere reactive). В отличие от активной мощности, которая выполняет полезную работу, реактивная мощность циркулирует между источником и нагрузкой, создавая электромагнитные поля в индуктивных и ёмкостных элементах цепи.
Основной единицей измерения в Международной системе является вар, где 1 вар = 1 В·Ареакт.. Однако на практике часто используются кратные единицы: киловар (кВар) и мегавар (МВар). Один киловар равен 1 000 вар, а один мегавар – 1 000 000 вар. Эти единицы применяются в промышленной энергетике, особенно при расчётах компенсации реактивной мощности и выборе устройств для коррекции коэффициента мощности.
При проектировании и эксплуатации электросетей важно учитывать не только величину реактивной мощности, но и её направление. Например, индуктивные нагрузки (двигатели, трансформаторы) потребляют реактивную мощность, а компенсирующие устройства, такие как батареи конденсаторов, её генерируют. Измерения осуществляются с использованием многофункциональных приборов, способных различать активную, реактивную и полную мощность.
Для точного расчёта и контроля реактивной мощности рекомендуется использовать цифровые измерители с поддержкой протоколов Modbus или Profibus. Это позволяет интегрировать данные в систему АСКУЭ и проводить автоматический анализ перетоков реактивной энергии в реальном времени. От корректного учёта зависит эффективность распределения нагрузки и уровень потерь в сети.
Что такое вара и почему именно эта единица используется
В отличие от активной мощности (ватт), реактивная мощность возникает из-за наличия индуктивных или ёмкостных элементов в цепи, таких как трансформаторы, электродвигатели или конденсаторы. Эти компоненты создают фазовый сдвиг между током и напряжением, из-за чего часть энергии постоянно возвращается к источнику.
Выбор отдельной единицы вар обусловлен необходимостью чётко разграничивать разные типы мощности. Использование ватт для реактивной мощности приводило бы к путанице при расчётах и проектировании энергосистем. Применение варов позволяет точно учитывать влияние реактивных нагрузок на общую мощность цепи (полную мощность, измеряемую в ВА) и корректно рассчитывать коэффициент мощности (cos φ).
Единица вар была официально введена в 1930 году Международной электротехнической комиссией (IEC) по предложению Чарльза Леонарда Форстера. Её использование стандартизировано в ГОСТ 33047-2014 и международном стандарте IEC 60027-1.
В инженерной практике точное измерение реактивной мощности в варах позволяет:
– определять необходимые параметры компенсации реактивной мощности;
– снижать потери в сетях за счёт повышения коэффициента мощности;
– обеспечивать стабильную работу генераторов и трансформаторов;
– избегать штрафов за превышение лимитов реактивной мощности, предусмотренных энергосбытовыми организациями.
Чем вары отличаются от ватт и в чем их связь
Ватт (Вт) – единица измерения активной мощности, отражающей фактическую работу, выполняемую электрической системой. Вар (вар) – единица измерения реактивной мощности, связанной с накоплением и возвращением энергии без её потребления. Оба параметра входят в состав полной мощности, измеряемой в вольт-амперах (ВА).
- Активная мощность (Вт) потребляется устройствами для выполнения полезной работы: вращения двигателя, нагрева, освещения.
- Реактивная мощность (вар) циркулирует между источником и нагрузкой, создавая магнитные и электрические поля в индуктивных и ёмкостных элементах.

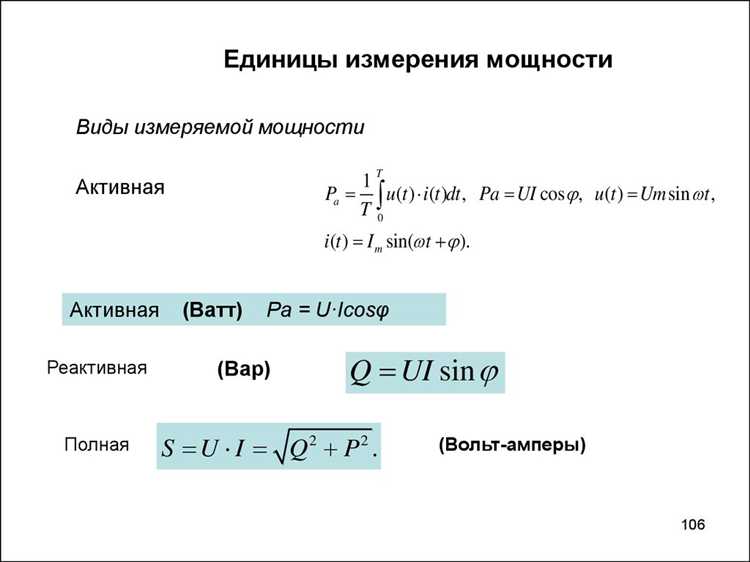

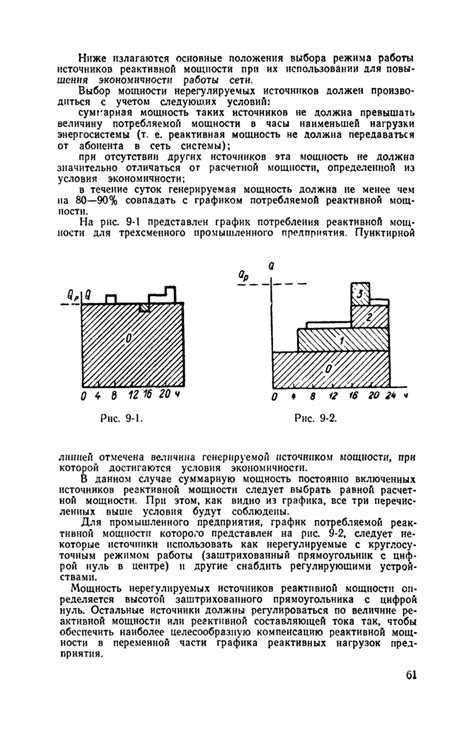

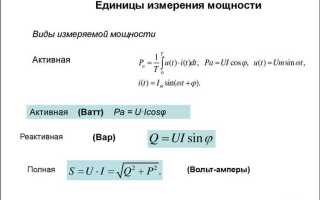

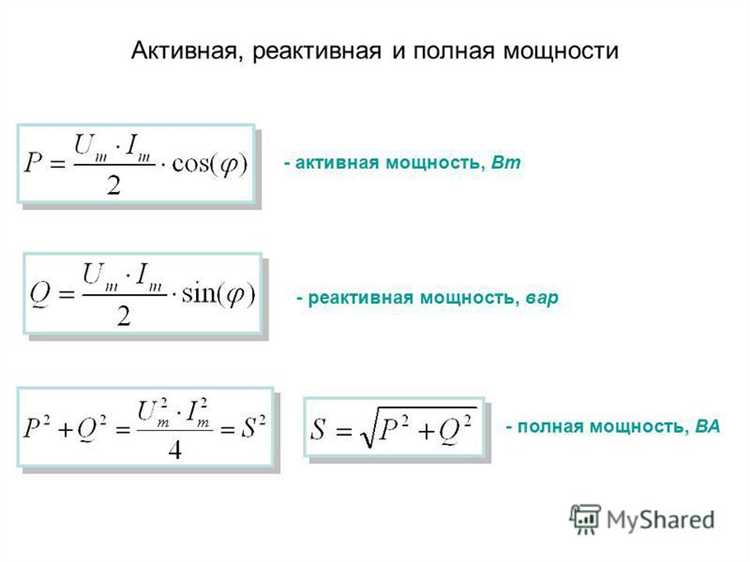

- Полная мощность (S) рассчитывается по формуле: S = √(P² + Q²), где P – активная мощность в ваттах, Q – реактивная мощность в варах.
Низкий коэффициент мощности (cos φ) указывает на высокую долю реактивной мощности. Это снижает эффективность системы и увеличивает потери в сети.
- Измеряйте cos φ: при значениях ниже 0.9 необходима компенсация реактивной мощности.
- Используйте конденсаторные батареи для снижения реактивной составляющей и уменьшения нагрузки на трансформаторы и кабели.
- Контролируйте параметры в реальном времени через АСКУЭ или цифровые измерительные приборы.
Ватты – это то, что оплачивается в счёте за электроэнергию. Вары – то, за что выставляются штрафы при превышении допустимых уровней. Управление реактивной мощностью – ключевой элемент энергоэффективности.
Как переводить реактивную мощность в другие электрические единицы
Реактивная мощность измеряется в варах (вар) и представляет собой мнимую составляющую полной мощности в переменном токе. Прямое преобразование реактивной мощности в ватты (Вт) невозможно, так как эти единицы описывают разные физические величины. Однако можно перейти к другим параметрам электрических цепей, зная дополнительные данные.
Для перевода реактивной мощности в амперы (A) или вольты (V) необходимо учитывать напряжение или ток, а также сдвиг фаз. Например, чтобы определить реактивный ток в амперах при известной мощности и напряжении, используйте формулу IQ = Q / (U × sin(φ)), где Q – реактивная мощность в варах, U – напряжение в вольтах, φ – угол между током и напряжением. Угол φ можно определить по коэффициенту мощности: cos(φ) = P / S.
Если известен ток и требуется найти эквивалентное напряжение, примените UQ = Q / (I × sin(φ)). Для систем с синусоидальным током при фиксированной частоте (например, 50 Гц), можно использовать индуктивное или ёмкостное сопротивление: XL = ωL или XC = 1 / (ωC), где ω = 2πf. Тогда Q = I² × X или Q = U² / X, в зависимости от известной величины.
Для перехода к полным характеристикам цепи, используйте связь: S² = P² + Q², где S – полная мощность в В·А, P – активная мощность в ваттах. Если заданы Q и P, можно найти S, затем I = S / U или U = S / I, в зависимости от конфигурации цепи.
Понимание этих взаимосвязей позволяет точно рассчитывать требуемые параметры и выбирать оборудование для компенсации реактивной мощности, например, конденсаторные установки или дроссели.
Зачем на приборах учета указывается реактивная мощность в квар
Реактивная мощность в квар указывается на приборах учета для контроля параметров энергопотребления, влияющих на загрузку сетей и эффективность работы оборудования. В отличие от активной мощности, реактивная не превращается в полезную работу, но участвует в создании электромагнитных полей в индуктивных и емкостных нагрузках – трансформаторах, двигателях, конденсаторных установках.
Измерение реактивной мощности позволяет сетевым организациям выявлять абонентов с низким коэффициентом мощности (cos φ), что приводит к неэффективной передаче энергии и увеличению потерь. При cos φ ниже нормативного значения (обычно 0.9) может начисляться повышенный тариф или штраф.
Учет в квар необходим для анализа необходимости установки компенсационного оборудования, такого как батареи конденсаторов. Это снижает токи в сети, уменьшает падение напряжения и продлевает срок службы кабельных линий и трансформаторов. Без учета реактивной составляющей невозможно точно определить фактическую нагрузку на сеть и рационально управлять ее развитием.
Современные приборы учета отображают реактивную мощность отдельно по направлениям – потребление и генерация. Это критично в сетях с распределенной генерацией, где реактивная мощность может как потребляться, так и возвращаться в сеть.
Значения в квар обеспечивают сетевым и энергосбытовым компаниям данные для расчета баланса мощности, оптимизации режима работы подстанций и планирования модернизации. Отсутствие такого учета приводит к перегрузкам, росту потерь и снижению надежности электроснабжения.
Как выбрать подходящий измерительный прибор для вар
При выборе прибора для измерения реактивной мощности в вар необходимо учитывать диапазон измеряемых значений. Для низковольтных сетей (до 1 кВ) подходят измерители с пределом до 999 вар или до 9,99 квар. Для промышленных объектов с напряжением 6–10 кВ необходимы устройства с диапазоном до десятков Мвар.
Обратите внимание на тип измеряемой системы: однофазная или трёхфазная. Однофазные ваттметры не подойдут для трёхфазных сетей, особенно при несимметричной нагрузке. В трёхфазных сетях предпочтительнее использовать приборы с прямым измерением по трёхпроводной или четырёхпроводной схеме.
Точность прибора должна соответствовать классу не хуже 1.0. В условиях лабораторного контроля выбираются приборы с классом точности 0.5 или 0.2. Для постоянного мониторинга на объектах ЖКХ достаточно класса 1.5.
Интерфейсы передачи данных важны для интеграции в АСКУЭ. Выбирайте приборы с RS-485 и протоколом Modbus RTU, если требуется удалённый сбор данных. Для современных систем предпочтительны устройства с Ethernet-интерфейсом и поддержкой SNMP или MQTT.
Наличие функции компенсации реактивной мощности не является обязательной, но будет полезной для параллельной настройки батарей конденсаторов. В этом случае выбираются приборы, способные анализировать cos(φ) и автоматически управлять внешними коммутационными устройствами.
Для применения в условиях промышленной электромагнитной среды прибор должен иметь сертификат соответствия ГОСТ Р 51317.4.4-99. Также важно учитывать климатическое исполнение – для наружного монтажа необходимы устройства с уровнем защиты не ниже IP54 и диапазоном температур от –40 до +55 °C.
Когда и почему важно учитывать kvarh в расчетах электроэнергии
Реактивная энергия не выполняет полезной работы, но требует пропускной способности электросети. Несоблюдение учета kvarh ведет к увеличению потерь в сетях и снижению коэффициента мощности (cos φ). Электроснабжающие организации вводят тарифы, учитывающие реактивную энергию, поэтому отсутствие контроля приводит к дополнительным затратам на оплату штрафов за превышение лимитов по реактивной мощности.
Для точного планирования и оптимизации электропотребления рекомендуется фиксировать kvarh на уровне счетчиков с возможностью разделения активной и реактивной энергии. Это позволяет своевременно применять компенсационные меры – например, устанавливать конденсаторные банки, снижая реактивную нагрузку и повышая экономическую эффективность предприятия.
Внедрение систем мониторинга с учетом kvarh дает возможность анализировать структуру потребления электроэнергии, выявлять неэффективные режимы работы оборудования и снижать расходы на электроэнергию на 5–15% за счет уменьшения платежей за реактивную энергию.
Учет kvarh становится критически важным в крупных промышленных объектах и коммерческих зданиях с большим количеством электродвигателей и трансформаторов, где превышение лимитов реактивной мощности приводит к существенным штрафам и снижению ресурса оборудования из-за повышенных токов.
Вопрос-ответ:
Что такое реактивная мощность и почему для неё вводят отдельные единицы измерения?
Реактивная мощность — это часть полной мощности в электрической цепи, которая не выполняет полезную работу, а связана с накоплением и отдачей энергии в магнитных и электрических полях оборудования, например, трансформаторов и двигателей. Для удобства учёта и анализа электрических систем её измеряют отдельно, используя специальные единицы, отличные от активной мощности.
Какие единицы применяются для измерения реактивной мощности и чем они отличаются?
Основная единица измерения реактивной мощности — вольт-ампер реактивный (вар, обозначается как ВАр). Она отличается от ватта (Вт), используемого для активной мощности. В отличие от ватта, вар отражает не потребляемую энергию, а энергию, возвращаемую в систему. Иногда для удобства используются киловольт-ампер реактивные (кВАр), то есть тысячи вар.
Почему вар нельзя просто приравнять к ваттам? В чем принципиальная разница между ними?
Ватты измеряют активную мощность, которая преобразуется в полезную работу или тепло, то есть энергию, которая расходуется без возврата. Вары же отражают мощность, связанная с периодическим обменом энергии между источником и нагрузкой в виде электрического и магнитного полей. Эти процессы не создают энергию, а лишь задерживают и возвращают её в сеть, поэтому вар не может быть приравнен к ватту.
Как измерить реактивную мощность в электрической сети на практике?
Для измерения реактивной мощности используют специальные приборы — реактивометры или многофункциональные измерительные устройства с функцией измерения мощности. Обычно они подключаются к сети и фиксируют величину тока, напряжения и угол сдвига фаз между ними. На основе этих данных рассчитывается реактивная мощность в вар или кВАр.
Какое значение имеет правильное измерение реактивной мощности для электросетей и оборудования?
Точное определение реактивной мощности помогает контролировать качество электрической энергии и уменьшать потери в сетях. Избыток реактивной мощности приводит к дополнительной нагрузке на генераторы и линии передачи, снижая их эффективность. Благодаря учёту этой величины можно оптимизировать работу оборудования и обеспечить стабильность электроснабжения.
Какие основные единицы измерения реактивной мощности используются в электротехнике?
Реактивная мощность традиционно измеряется в вольт-амперах реактивных (ВАр). Эта единица отражает величину мощности, которая не преобразуется в полезную работу, а колеблется между источником и нагрузкой. В некоторых случаях могут использоваться кратные или дольные единицы, например, киловольт-ампер реактивный (кВАр) или милливольт-ампер реактивный (мВАр), в зависимости от величины мощности. Важно понимать, что реактивная мощность характеризует работу, связанную с накоплением и отдачей энергии в магнитных и электрических полях, и не равна активной мощности, которая измеряется в ваттах (Вт).
