Неправильный выбор предохранителя для мультиметра может привести к повреждению прибора или созданию опасной ситуации при измерении токов. Заводской предохранитель рассчитан на определённые характеристики – прежде всего, по току, напряжению и типу срабатывания. Перед заменой важно точно знать модель мультиметра и технические параметры оригинального компонента.
Большинство цифровых мультиметров используют предохранители типа 5×20 мм или 6×32 мм. Расчётный ток – 200 мА или 10 А в зависимости от диапазона измерений. Предохранитель на 200 мА обычно защищает вход для измерения напряжения и сопротивления, а 10-амперный – цепь измерения тока. Выход за эти пределы даже на доли секунды способен привести к обрыву цепи или перегоранию измерительного шунта.
Искать аналог лучше всего по маркировке на корпусе предохранителя: например, F200mA 250V (быстродействующий на 200 мА) или FF10A 600V (сверхбыстрый на 10 А). Важно обращать внимание не только на силу тока, но и на допустимое напряжение. Для мультиметров, рассчитанных на измерения в цепях до 1000 В, недопустимо использовать предохранители с номиналом менее 600 В.

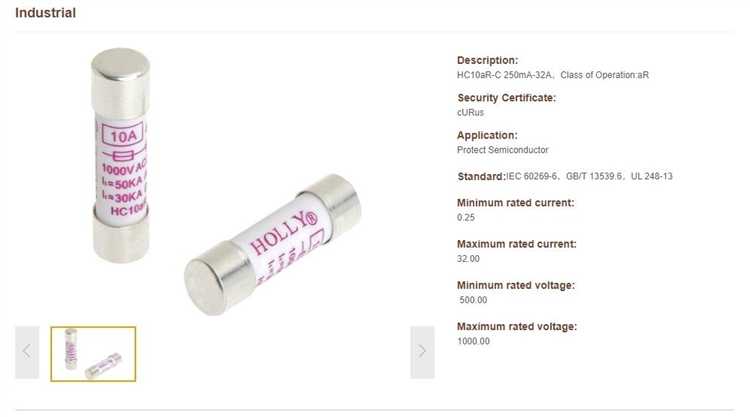

Категория разрядки (breaking capacity) также критична. Для мультиметров, работающих в промышленной среде, требуются предохранители с высокой отключающей способностью – не менее 10 кА. Это особенно важно при измерениях в силовых цепях, где возможны скачки и короткие замыкания.
Использование неподходящего или дешёвого предохранителя может не только лишить мультиметр защиты, но и подвергнуть пользователя риску. Надёжные производители, такие как Bussmann, Littelfuse и Siba, указывают все необходимые параметры прямо на корпусе. Выбирать следует только те модели, которые соответствуют требованиям стандарта IEC 60127 и допущены к использованию в измерительной технике.
Как определить тип предохранителя, подходящий для конкретной модели мультиметра
Перед заменой предохранителя необходимо точно определить его тип, номинал по току и напряжению, а также габариты. Неправильный выбор приведёт к повреждению прибора или к его некорректной работе.
- Изучите маркировку старого предохранителя. На корпусе обычно указаны номинал тока (например, 10A), номинальное напряжение (обычно 250V) и тип (F – быстрый, T – медленный).
- Проверьте инструкцию к мультиметру. Производитель указывает точные параметры предохранителей, включая допустимые отклонения.
- Определите форму и размер. Наиболее распространённые типоразмеры: 5×20 мм и 6,3×32 мм. Несовпадение приведёт к невозможности установки.
- Уточните класс размыкания. Для мультиметров с функцией измерения тока желательно использовать предохранители с высоким коэффициентом отключающей способности (HRC) – они рассчитаны на короткие замыкания.
- Не ориентируйтесь на внешний вид. Два одинаково выглядящих предохранителя могут отличаться по характеристикам. Используйте мультиметр для проверки сопротивления, если маркировка стёрта: рабочий предохранитель должен иметь близкое к нулю сопротивление.
- Избегайте автомобильных и стеклянных моделей без термозащиты – они не подходят для измерительных приборов.
При отсутствии данных лучше сверяться с официальным сайтом производителя мультиметра или использовать серийный номер прибора для поиска нужной модели предохранителя.
На что обращать внимание при подборе номинального тока и напряжения
Номинальный ток предохранителя должен соответствовать максимально допустимому току для конкретной цепи внутри мультиметра. Для измерительных входов большинства моделей используется предохранитель на 400 мА или 10 А. Установка элемента с завышенным номиналом (например, 1 А вместо 400 мА) приводит к снижению уровня защиты: в случае перегрузки ток может повредить плату раньше, чем сработает предохранитель.
Характеристика тока срабатывания также критична. Для мультиметров подходят быстродействующие (тип F) или сверхбыстродействующие (тип FF) предохранители. Медленные предохранители (тип T) недопустимы: они не обеспечивают мгновенное отключение при коротком замыкании на измерительном входе.
Номинальное напряжение должно быть не ниже максимально возможного напряжения в цепи. В большинстве случаев это 600 В или 1000 В постоянного или переменного тока. Если мультиметр используется в промышленной среде, выбираются предохранители с классом CAT III или CAT IV и напряжением 1000 В.
Соблюдение стандарта IEC 60127 или IEC 61010 обязательно. Это гарантирует соответствие параметров, заявленных производителем, и устойчивость к дуговому пробою при превышении напряжения. Особенно это важно при работе с цепями высокой энергии, где возможно резкое повышение тока в течение долей секунды.

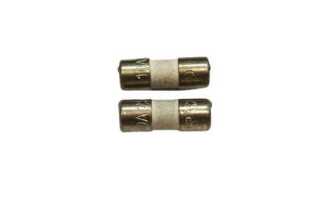

Физический размер и тип корпуса (керамический или стеклянный) также влияют на допустимую мощность отключения. Для мультиметров с диапазоном до 10 А применяются предохранители размером 6,3 × 32 мм с керамическим корпусом и способностью отключения не менее 10 кА.

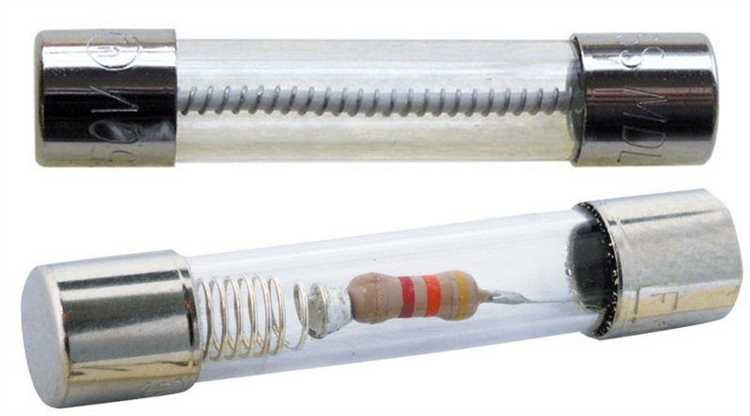

Чем отличаются предохранители быстрого и медленного действия в мультиметрах
Предохранители быстрого действия (Fast-Blow) срабатывают практически мгновенно при превышении номинального тока. Они защищают от кратковременных импульсных перегрузок, характерных для пробоя внутренних компонентов или короткого замыкания. Такие предохранители применяются в измерительных цепях мультиметра, где допустим только точный ток без отклонений. Например, в цепях измерения тока до 10 А используется типичный керамический предохранитель 10A/1000V категории HRC, рассчитанный на мгновенное срабатывание при аварийной нагрузке.
Предохранители медленного действия (Slow-Blow или Time-Delay) выдерживают кратковременные перегрузки, не разрушаясь. Это важно в цепях с индуктивной нагрузкой или при запуске оборудования, где возможны стартовые токи, не представляющие угрозы для схемы. В мультиметрах такие предохранители реже используются, но могут встречаться в цепях питания, особенно при наличии внутреннего трансформатора или других пусковых нагрузок. Их маркировка обычно включает обозначение “T” (например, T500mA), указывающее на временную задержку срабатывания.
Выбор между этими типами зависит от характера цепи. Если измерительная цепь должна немедленно обрываться при превышении порога – нужен быстрый тип. Если возможны кратковременные скачки тока без риска для устройства – применим медленный. В мультиметрах для токовых входов с высокой категорией безопасности (CAT III и выше) применяются исключительно быстродействующие предохранители с высоким разрывным потенциалом (до 20 кА) и дугогасящим наполнителем.
Как проверить совместимость предохранителя с внутренними контактами прибора
Перед установкой предохранителя необходимо точно измерить расстояние между контактными зажимами в держателе мультиметра. Стандартные размеры плавких вставок: 5×20 мм и 6,3×32 мм. Номинал не влияет на геометрию – ориентируйтесь только на габариты корпуса и посадочные точки.
Если контакты подпружинены, вставка должна входить с лёгким усилием, без люфта. Проверить это можно вручную: предохранитель должен фиксироваться без перекоса и не выпадать при повороте прибора. Наличие зазоров недопустимо – контакт может быть нестабильным.
Обратите внимание на материал колпачков предохранителя: латунь с никелированием предпочтительнее – обеспечивает надёжный контакт и не окисляется. Если контакты прибора выполнены из латуни или бронзы, несовместимый сплав может привести к перегреву в точке соединения.
Важно учитывать диаметр контактных площадок: для корпуса 5×20 мм – около 2 мм, для 6,3×32 мм – 6 мм. Предохранитель с уменьшенными колпачками может касаться контактов не всей площадью, что вызовет нестабильную работу.

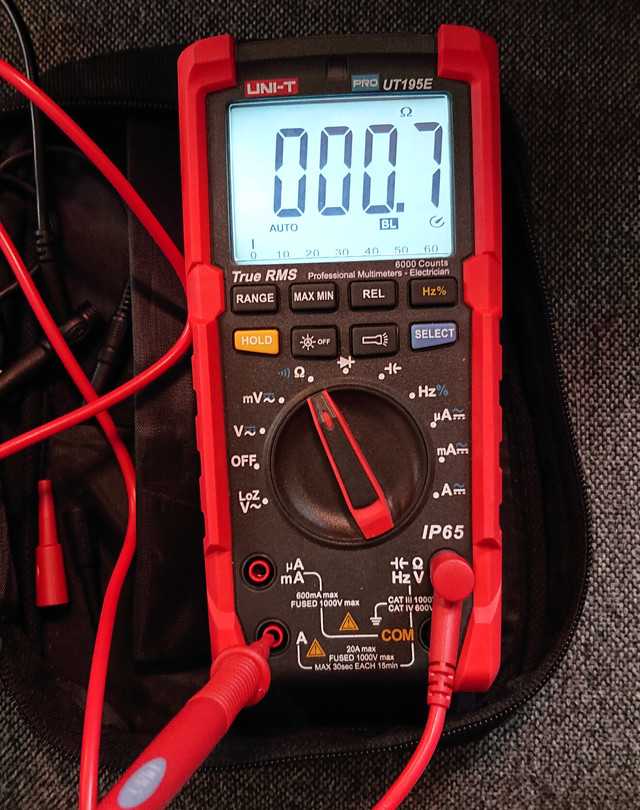

После установки проверьте сопротивление цепи между контактами мультиметра: значение должно стремиться к нулю. Если мультиметр показывает обрыв или значение выше 0,1 Ом, контакт неполный – проверьте посадку или замените вставку.
Где искать маркировку старого предохранителя и как её расшифровать

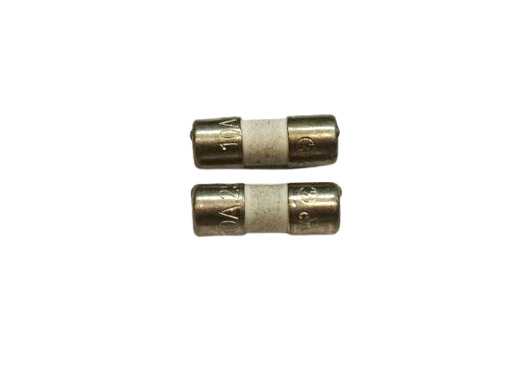

Маркировка наносится на корпус предохранителя – чаще всего в виде лазерной гравировки или краской. Ищи обозначения на боковой поверхности стеклянной или керамической трубки, а также на металлических колпачках с торцов.
Чтение маркировки начинается с номинального тока, например 250mA, 500mA или 10A. Это максимальный ток, который предохранитель выдерживает без перегорания. Следующее важное обозначение – рабочее напряжение, обычно 250V или 600V. Оно показывает, при каком напряжении предохранитель способен безопасно размыкать цепь при срабатывании.
Буквенные индексы указывают на тип срабатывания. Например, F – быстрый (fast), T – медленный (time-delay), FF – очень быстрый, TT – сверхмедленный. Они определяют, насколько быстро предохранитель перегорит при превышении тока. Для мультиметров чаще всего используются типы F и T.
Если маркировка стерта, можно попробовать прочитать остатки под лупой или сфотографировать при косом освещении. В крайнем случае – измерить длину и диаметр корпуса штангенциркулем, чтобы определить типоразмер, а номинал уточнить по документации прибора или схеме.
Какие параметры важны при заказе предохранителя в интернете
При выборе предохранителя для мультиметра нужно точно учитывать несколько ключевых параметров, чтобы избежать повреждений прибора и обеспечить безопасность работы.
- Номинальный ток – должен совпадать с указанным в паспорте мультиметра. Обычно для мультиметров используют предохранители на 200 мА, 500 мА или 1 А в зависимости от максимального измеряемого тока.
- Номинальное напряжение – важно, чтобы предохранитель выдерживал напряжение не ниже максимально допустимого мультиметром, чаще всего 250 В или 600 В.
- Тип предохранителя – плавкий (быстрый) или медленный (повторитель). Для мультиметров предпочтительны быстродействующие, так как они защищают цепь при кратковременных перегрузках.
- Габариты и форма – стандартные размеры (например, 5×20 мм или 6×30 мм) должны соответствовать посадочному месту в приборе. Несовпадение приведёт к плохому контакту или невозможности установки.
- Класс точности и характеристика срабатывания – указывается по стандартам IEC. Для мультиметров чаще используются предохранители класса gG (общего назначения).
- Материал корпуса и термостойкость – предпочтительно выбирать предохранители с керамическим корпусом, особенно если прибор работает при высоких температурах или в условиях вибраций.
- Производитель и сертификация – наличие международных сертификатов (UL, CE) гарантирует качество и соответствие заявленным характеристикам.
При заказе важно внимательно сверять маркировку и технические данные с инструкцией к мультиметру, а также обращать внимание на отзывы и рейтинг продавца, чтобы избежать подделок.
Как безопасно заменить предохранитель в мультиметре без повреждения прибора
Перед началом работы отключите мультиметр от источника напряжения и снимите щупы с проверяемой цепи. Проверьте, что мультиметр выключен и находится в безопасном положении. Разберите корпус устройства, аккуратно открутив или сдвинув крышку отсека предохранителя, чтобы избежать повреждения креплений.
Извлеките старый предохранитель, не прилагая чрезмерных усилий – слишком сильное давление может повредить гнездо или контактные элементы. Используйте пинцет или специальные инструменты, если доступ ограничен. Осмотрите посадочное место на предмет загрязнений или повреждений, очистите контакты сухой тканью без ворса при необходимости.
Установите новый предохранитель строго по параметрам оригинального: ток, напряжение и тип (стеклянный, керамический и др.). Несоответствие характеристик приведёт к неправильной работе или выходу из строя прибора. Убедитесь, что предохранитель плотно сидит в гнезде и не имеет люфта.
Соберите корпус мультиметра, не зажимая детали чрезмерно – это поможет избежать трещин и деформаций. Проверьте работу устройства на низком напряжении и токе, убедившись в отсутствии сбоев и правильной работе предохранительной защиты. При повторных проблемах проверьте правильность установки и состояние предохранителя.
Вопрос-ответ:
Как определить, какой номинал предохранителя нужен для моего мультиметра?
Для выбора подходящего предохранителя важно учитывать максимальный ток, который может проходить через мультиметр при измерениях. Обычно производитель указывает рекомендуемый номинал в инструкции или на корпусе устройства. Если такой информации нет, ориентируйтесь на максимально допустимый ток измерений: например, для мультиметров с максимальным током 10 А нужен предохранитель на 10 А, а для устройств с меньшими токами — предохранитель с соответствующим номиналом. Также стоит обратить внимание на напряжение и тип предохранителя — быстрый или медленный.
Почему важно использовать предохранитель именно того типа, который рекомендует производитель мультиметра?
Предохранитель должен точно соответствовать требованиям по характеристикам, чтобы обеспечить безопасность и защиту прибора. Если использовать неподходящий тип, например, с неправильной скоростью срабатывания или номиналом, есть риск повреждения мультиметра или даже опасности для пользователя при коротком замыкании. Производитель тестирует мультиметр с конкретными предохранителями, поэтому замена на аналогичный по характеристикам — это гарантия сохранения надежности и точности измерений.
Можно ли заменить предохранитель мультиметра на более мощный, чтобы реже его менять?
Не рекомендуется ставить предохранитель с большим номиналом, чем предусмотрено, потому что он перестанет выполнять защитную функцию. В случае перегрузки ток через мультиметр будет выше допустимого, и предохранитель не сработает вовремя, что может привести к повреждению прибора и даже травмам. Лучше использовать точно тот номинал, который указан производителем, и не пытаться увеличить «запас прочности» таким способом.

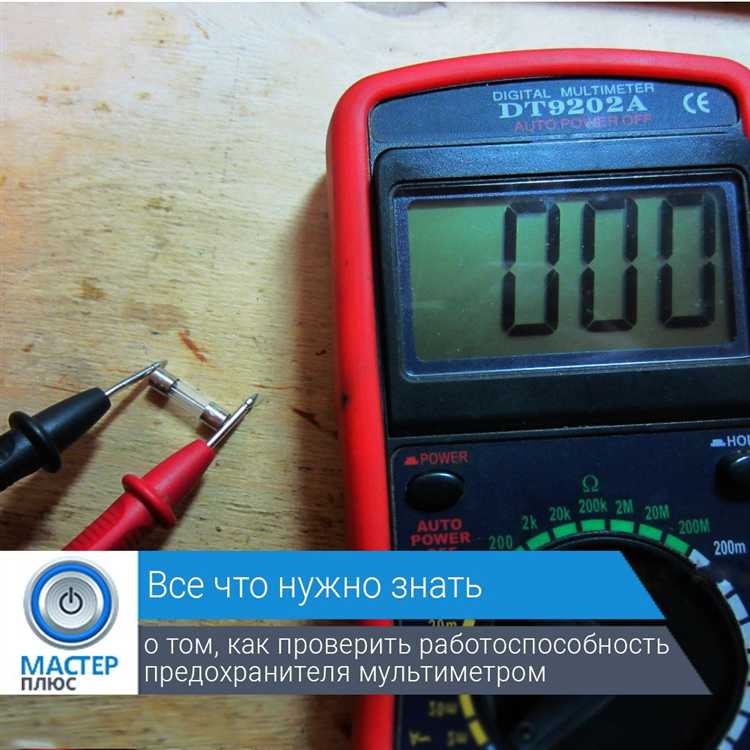

Как проверить исправность предохранителя в мультиметре без специального оборудования?

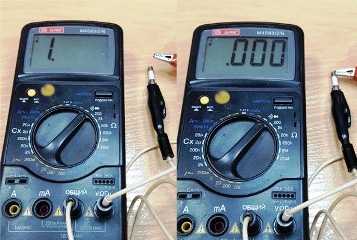

Проверить предохранитель можно с помощью самого мультиметра, если он исправен. Для этого переключите прибор в режим проверки сопротивления или прозвонки, затем приложите щупы к выводам предохранителя. Если мультиметр покажет низкое сопротивление или прозвонку, значит, предохранитель целый. Если сопротивление очень большое или бесконечное, предохранитель перегорел и нуждается в замене.
Какой тип предохранителя лучше — быстродействующий или плавкий — для использования в мультиметре?
Для мультиметров чаще применяют быстродействующие предохранители, так как они быстро реагируют на резкие скачки тока, защищая прибор от повреждений. Плавкие предохранители реагируют медленнее и больше подходят для цепей с постоянным небольшим перегрузочным током. Важно использовать именно тот тип, который указан производителем, чтобы сохранить точность и безопасность работы устройства.
