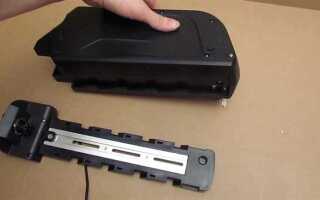

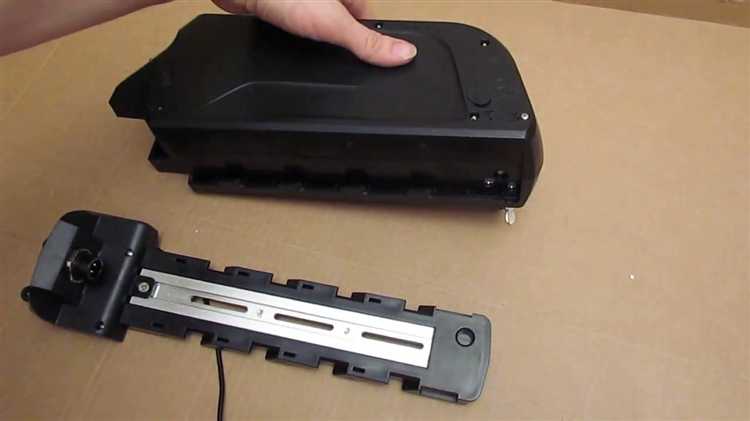

Сборка аккумуляторной батареи для электровелосипеда требует точного расчёта, навыков работы с электроникой и понимания характеристик используемых компонентов. Основой служат литий-ионные ячейки формата 18650, которые обычно соединяются в конфигурации 10s4p, 13s5p или аналогичных, в зависимости от требуемого напряжения и ёмкости. Например, сборка 13s4p (13 ячеек последовательно, 4 параллельно) на элементах LG MJ1 даст 48 В номинального напряжения и около 13,6 А·ч ёмкости.
Для безопасной и стабильной работы аккумулятора необходима установка BMS (Battery Management System) с балансировкой и защитой от перезаряда, переразряда и перегрузки по току. Выбор BMS должен соответствовать количеству последовательно соединённых ячеек и предполагаемой нагрузке – для контроллера на 1000 Вт потребуется BMS минимум на 30 А, с запасом – до 40–50 А.
Ячейки следует паять или свари́вать точечной сваркой, избегая перегрева. Провода между группами – медные, сечением не менее 2,5 мм² при токе до 30 А. Соединения необходимо изолировать термоусадкой и размещать внутри корпуса с вентиляцией или термостойкой прокладкой. Корпус можно изготовить из алюминия или ударопрочного пластика, обеспечив надёжную фиксацию элементов и герметизацию от пыли и влаги.
Перед первым использованием аккумулятор следует полностью зарядить и проконтролировать баланс напряжений по ячейкам. После сборки – провести нагрузочный тест, подключив контроллер и двигатель. Если напряжение под нагрузкой резко падает, это указывает на слабую ячейку или плохой контакт в цепи.
Выбор типа литиевых элементов и расчёт конфигурации батареи
Для сборки аккумулятора чаще всего применяются элементы формата 18650 или 21700. Первый тип имеет номинальное напряжение 3,6–3,7 В и ёмкость от 2000 до 3500 мА·ч. Элементы 21700 при том же напряжении могут обеспечивать до 5000 мА·ч, но требуют больше пространства и более эффективного охлаждения.
Li-ion (NCA/NCM) – наиболее распространённый тип, оптимальный по плотности энергии. Обеспечивает рабочее напряжение 3,6–4,2 В на элемент. Подходит для конфигураций с ограниченным весом и объёмом. При выборе важно учитывать допустимый ток разряда: качественные элементы (например, Samsung INR18650-30Q, LG MJ1) выдерживают 10–15 А.
LiFePO4 – стабильнее и долговечнее, но ниже удельная энергия (номинал 3,2 В, максимальное напряжение 3,65 В). Из-за меньшего напряжения потребуется больше последовательно соединённых ячеек. Применяется в случаях, где приоритет – срок службы и термостойкость.
Расчёт конфигурации батареи: сначала определяется нужное напряжение. Для мотор-колес на 36 В потребуется 10 элементов последовательно (10S), на 48 В – 13S, на 52 В – 14S. Исходя из ёмкости и требуемой силы тока рассчитывается количество параллельных групп. Например, для 13S4P батареи на элементах 3000 мА·ч получится 48 В и 12 А·ч (0,576 кВт·ч).
Допустимый ток разряда всей батареи складывается из токов параллельных ячеек. При четырёх ячейках в параллели, каждая из которых выдерживает 10 А, суммарный ток – до 40 А. Если контроллер электровелосипеда рассчитан на 25 А, этого достаточно с запасом.
Важно: использовать элементы только с проверенными характеристиками, не миксовать модели с разной ёмкостью или внутренним сопротивлением. Все элементы в одной сборке должны быть из одной партии, с минимальной разницей по напряжению перед сборкой.
Подбор и проверка BMS-платы с учётом параметров ячеек
Перед установкой BMS-платы необходимо точно знать характеристики используемых литий-ионных элементов. Основные параметры: тип химии (например, Li-ion 18650 с номинальным напряжением 3,6–3,7 В), количество ячеек в конфигурации, допустимые токи зарядки и разрядки, а также предельные напряжения.
- Для сборки 13S (48 В) понадобится BMS на 13 ячеек. Несовпадение количества ячеек и каналов приведёт к неправильной работе защиты или выходу из строя.
- Ток разряда BMS должен соответствовать максимальной нагрузке мотора. Если мотор потребляет 20 А, следует выбирать плату с запасом – не менее 25–30 А постоянного тока. Для мощных систем – 40 А и выше.
- Ток зарядки BMS должен быть не ниже тока зарядного устройства. Например, при использовании зарядки на 5 А, BMS должна поддерживать не менее 5 А зарядного тока.
- Обязательно наличие защит от переразряда, перезаряда, перегрева и короткого замыкания. В недорогих платах они часто ограничены минимальными функциями, поэтому следует проверять техническую документацию.
Перед подключением BMS проверяют:
- Корректную работу защиты. Имитируют переразряд или перезаряд (например, отключением одной из ячеек), проверяя, отключается ли плата.
- Нагрев при максимальном токе. При первом запуске нагрузку увеличивают постепенно, измеряя температуру ключей и проводников. При перегреве – устанавливают радиаторы или меняют BMS.
Некачественная или неподходящая BMS может привести к разбалансировке батареи, сокращению ресурса ячеек или их повреждению. В приоритет – платы с точечной балансировкой и токами от 50 мА и выше.
Сварка аккумуляторных ячеек: точечная сварка против пайки
Сварочный ток зависит от толщины никелевой ленты и параметров сварочника. Для работы с лентой 0,15 мм требуется ток от 800 до 1500 А. Использование слабых устройств (например, преобразованных аккумуляторов от микроволновок) может привести к нестабильному качеству соединений.
Пайка требует продолжительного нагрева поверхности до температуры 300–400 °C. Даже при использовании мощного паяльника с медным жалом и хорошим припоем (например, ПОС-61 с канифолью) контактный нагрев увеличивает риск перегрева и деградации электролита внутри элемента. Это особенно критично для ячеек формата 18650 и 21700 без встроенной защиты.
Пайка может использоваться в крайних случаях, но только с обязательным охлаждением (например, установкой ячеек в алюминиевую оснастку или применением теплопоглотителей). Рекомендуется минимизировать время контакта жала с аккумулятором – не более 2 секунд на одну точку.

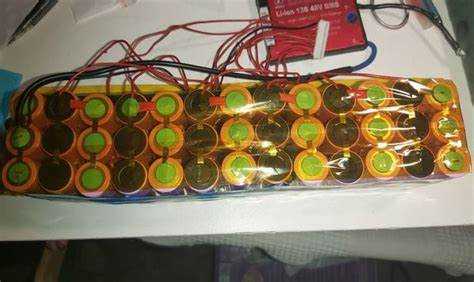

Изоляция и компоновка ячеек внутри корпуса батареи
Для изоляции используйте термоусадочную трубку на каждую ячейку. Обязательно оборачивайте весь готовый пакет с боков каптоновым скотчем. Он устойчив к температуре и не деформируется при нагреве до 200 °C. В местах соединения ячеек параллельно прокладывайте слои плотного картона или стеклотекстолита толщиной 0,5–1 мм, чтобы исключить контакт обмотки с корпусом.
Компоновка зависит от доступного объёма корпуса. Если планируется укладка «соты» (в шахматном порядке), между ячейками оставляйте зазор не менее 1 мм, чтобы избежать перегрева и упростить охлаждение. Для фиксации используйте пластиковые держатели (cell holders) соответствующего размера – они обеспечивают равномерное распределение нагрузки и предотвращают деформацию банок при вибрациях.
После сборки модуля обмотайте его несколькими слоями армированного скотча или стеклотканью. Никогда не используйте алюминиевый скотч – он проводит ток. Все металлические части корпуса следует изолировать вспененным ПВХ или плотной резиной. Если корпус металлический, между ним и батареей должна быть изоляционная прокладка толщиной не менее 2 мм.
Не располагайте ячейки вплотную к стенкам корпуса. Минимальный зазор – 3–5 мм с каждой стороны. Это пространство используют для прокладки термодатчиков и амортизационных прокладок. Верхнюю часть модуля желательно защитить листом стеклотекстолита, особенно при использовании корпуса с креплением через винты.
Для термоконтроля встраиваются NTC-датчики 10 кОм, размещённые ближе к центру пакета. При необходимости добавляют термопрокладки для равномерного распределения тепла. Размещение элементов должно учитывать вентиляционные каналы, если они предусмотрены в конструкции корпуса.
Подключение разъёмов зарядки и разрядки с учётом сечения проводов
Для подключения разъёмов важно учитывать токи, проходящие через провода. Зарядный ток обычно не превышает 5–10 А, в то время как разрядный может достигать 20–40 А и выше в зависимости от контроллера и мощности мотора.
Для зарядки используются разъёмы типа XT30, DC 5.5×2.1 мм или GX16. Под такие токи достаточно провода сечением 1.0–1.5 мм² (медь). При этом длина провода должна быть минимальной, чтобы снизить падение напряжения.
Разрядный контур требует более массивных проводов и надёжных разъёмов. Рекомендуется использовать XT60, XT90, AS150 или Anderson Powerpole. Для тока до 30 А подходит медный провод сечением 2.5–4 мм². При токах свыше 40 А – не менее 6 мм².
При пайке проводов к разъёмам следует избегать перегрева изоляции. Оголённые участки изолировать термоусадкой. Контактные поверхности предварительно залуживать. Перед пайкой провод надёжно фиксировать, чтобы исключить механическое напряжение на месте соединения.
Зарядный и разрядный разъёмы не должны быть одинаковыми – это снижает риск ошибки при подключении. Контакты разъёмов должны обеспечивать плотную посадку без люфта.
При использовании BMS с отдельными портами для зарядки и разрядки, разъёмы подключаются непосредственно к соответствующим выходам платы. Если используется общий порт, разъём подключается к единой паре проводов, ведущих к BMS.
Контроль температуры проводов и разъёмов при первых циклах работы обязателен. Нагрев более 50 °C указывает на недостаточное сечение или плохой контакт.
Проверка собранного аккумулятора под нагрузкой и контроль баланса
После сборки аккумулятора для электровелосипеда необходимо провести тест под нагрузкой, чтобы оценить его работоспособность и безопасность. Для этого подключите нагрузочный резистор, соответствующий номинальному току разряда, или используйте контроллер электровелосипеда с встроенным амперметром.
Начинайте с непродолжительного разряда (около 5–10 минут) при токе, близком к максимальному рабочему значению (например, 20–30 А для средней сборки). Следите за температурой элементов: она не должна превышать 60 °C. При повышении температуры проверьте качество пайки и контактов, а также правильность распределения тока по банкам.
Измерьте напряжение на каждой ячейке с помощью балансировочного зарядного устройства или специализированного вольтметра. Разница между максимальным и минимальным напряжением не должна превышать 0,02 В. При большей рассогласованности проведите балансировку с помощью балансировочного модуля BMS или вручную, используя зарядное устройство с функцией балансировки.
После балансировки повторите нагрузочный тест. Убедитесь, что напряжение на ячейках остается стабильным и не падает ниже минимально допустимого значения (обычно 3,0 В для литий-ионных элементов). Это гарантирует равномерное распределение заряда и продлит срок службы аккумулятора.
Регулярно проверяйте состояние баланса и сопротивление каждой ячейки в процессе эксплуатации. Используйте мультиметр и специализированные программы для диагностики BMS. Раннее выявление отклонений помогает избежать перегрева и выхода элементов из строя.
Вопрос-ответ:
Какие аккумуляторы лучше использовать для сборки батареи электровелосипеда своими руками?
Для самостоятельной сборки подходят литий-ионные аккумуляторы 18650 или 21700. Они обладают хорошим соотношением ёмкости и веса, что важно для велосипеда. При выборе важно обращать внимание на качество ячеек, так как дешёвые варианты часто быстро теряют ёмкость и выходят из строя. Рекомендуется использовать элементы от известных производителей и проверять их на предмет повреждений и соответствия заявленным характеристикам.
Как правильно соединять аккумуляторные элементы между собой?
Элементы соединяют последовательно для увеличения напряжения и параллельно — для увеличения ёмкости. Важно тщательно соединять контакты, чтобы не было коротких замыканий и потерь напряжения. Для соединения обычно используют никелевые пластины и точечную сварку, поскольку пайка может повредить ячейки из-за высокой температуры. Также нужно соблюдать одинаковую ёмкость и состояние всех элементов, чтобы аккумулятор служил долго и работал стабильно.
Как выбрать и подключить контроллер заряда для сборки аккумулятора?
Контроллер заряда защищает аккумулятор от перезаряда, переразряда и короткого замыкания. Он должен соответствовать типу и напряжению вашей батареи. Для сборки электровелосипеда обычно берут BMS (Battery Management System) с балансировкой ячеек. При подключении нужно строго следовать схеме, обычно контроллер подключается к каждой ячейке или группе ячеек, чтобы отслеживать напряжение и балансировать заряд. Неправильное подключение может привести к поломке аккумулятора или опасным ситуациям.
Какие меры безопасности нужно соблюдать при сборке и эксплуатации аккумулятора для электровелосипеда?
При работе с аккумуляторами следует избегать коротких замыканий и повреждений элементов, которые могут вызвать возгорание или взрыв. Нужно использовать защитные перчатки и очки, работать на огнеупорной поверхности и иметь под рукой огнетушитель. В процессе эксплуатации важно не допускать сильного разряда, избегать перегрева и следить за состоянием элементов. Рекомендуется хранить батарею в прохладном месте и периодически проверять баланс ячеек через контроллер.
Как рассчитать необходимую ёмкость и напряжение аккумулятора для электровелосипеда?
Ёмкость зависит от желаемого пробега и мощности мотора. Для среднего электровелосипеда обычно используют аккумуляторы с ёмкостью от 10 до 20 ампер-часов. Напряжение зависит от количества последовательно соединённых ячеек: например, 36 В получают, соединяя 10 ячеек по 3,6 В каждая. Нужно учитывать рабочее напряжение мотора и контроллера, чтобы аккумулятор подходил под конкретную модель. Расчёты помогают подобрать батарею с достаточной автономностью и мощностью.
