Газовые колонки марки Нева – распространённый выбор для квартир с автономной подачей горячей воды. Устройства этой серии отличаются компактностью, доступной конструкцией и ремонтопригодностью. Однако даже при регулярном техническом обслуживании может возникнуть необходимость частичного или полного разбора прибора. Это требуется, например, при замене теплообменника, очистке горелки или устранении утечек.
Перед началом разборки следует отключить подачу газа, перекрыть воду и отключить колонку от электросети (если модель оснащена электронным розжигом). Все работы следует выполнять в проветриваемом помещении, используя набор отверток, шестигранников и ключей нужного диаметра. Желательно иметь под рукой схему устройства, соответствующую конкретной модели (Нева 3208, Нева 4511 и др.), так как компоновка элементов может отличаться.
Особое внимание при разборке необходимо уделить сохранности уплотнительных колец и резьбовых соединений. Повреждённые прокладки теряют герметичность и могут стать причиной протечек. Не менее важно соблюдать последовательность действий при демонтаже лицевой панели, водяного узла и блока управления, чтобы избежать повреждения пластиковых защёлок и проводки.
Статья пошагово описывает процесс разборки колонки Нева с акцентом на практическую сторону работы – от снятия кожуха до доступа к теплообменнику и горелочному модулю. Подробные инструкции позволят безопасно и точно провести демонтаж без лишнего риска для оборудования и пользователя.
Отключение подачи газа и воды перед разборкой
Перед началом разборки газовой колонки Нева необходимо полностью перекрыть подачу газа и воды. Несоблюдение этого этапа может привести к утечке газа, гидроудару или повреждению внутренних элементов прибора.
- Закройте газовый вентиль, установленный на подающей трубе перед колонкой. Поверните ручку вентиля перпендикулярно направлению трубы до упора.
- Проверьте герметичность закрытия с помощью мыльного раствора. Образование пузырей указывает на возможную утечку. В этом случае не продолжайте работы и вызовите специалиста.
- Перекройте холодную воду с помощью запорного крана, установленного на подводке к колонке. Обычно это вентиль с синей маркировкой, расположенный под устройством или рядом с ним.
- Откройте кран горячей воды в ближайшей точке водоразбора, чтобы сбросить остаточное давление в системе. Подождите, пока вода полностью перестанет течь.
- Убедитесь, что корпус колонки остывший, особенно если устройство использовалось незадолго до разборки. Работы с горячими элементами могут привести к ожогам.
После выполнения всех шагов можно безопасно приступать к дальнейшей разборке узлов и компонентов устройства.
Снятие декоративной панели корпуса
Перед снятием панели убедитесь, что все подводы газа и воды отключены, а колонка остыла. Работы выполняются с полностью обесточенным и охлаждённым устройством.
Для доступа к внутренним узлам газовой колонки Нева необходимо демонтировать лицевую панель. На большинстве моделей она фиксируется с помощью двух винтов в нижней части корпуса. Используйте крестообразную отвёртку среднего размера, чтобы аккуратно их выкрутить. Не применяйте чрезмерную силу – крепления выполнены из мягкого металла и могут сорваться.
После снятия винтов панель удерживается на направляющих или защёлках в верхней части. Осторожно потяните панель на себя, начиная с нижнего края, и слегка приподнимите её вверх. Если ощущается сопротивление, проверьте наличие дополнительных фиксаторов в боковых пазах – в некоторых сериях Нева они предусмотрены для защиты от самопроизвольного снятия.
При демонтаже важно не повредить провода, идущие к элементам управления и дисплею, если они встроены в лицевую панель. Если проводка мешает, аккуратно отсоедините разъёмы, запоминая их расположение или делая фото для последующей сборки.
Снятую панель отложите в сторону на мягкую поверхность, чтобы избежать появления царапин или вмятин. После этого можно переходить к разборке внутренних компонентов.
Отсоединение ручек регулировки и элементов управления
Перед снятием ручек регулятора температуры и подачи воды необходимо убедиться, что колонка полностью обесточена и отключена от газа и воды. Это предотвратит случайное включение и снизит риск повреждений.
Ручки обычно фиксируются на штоках потенциометров или механических валов с помощью посадки с натягом или винтов-фиксаторов. В случае с колонками Нева ручки чаще всего насажены на пластиковые шлицевые оси без дополнительных креплений. Потяните ручку строго на себя, избегая перекосов. При значительном сопротивлении воспользуйтесь плоской пластиковой лопаткой, поддевая с двух сторон, чтобы равномерно снять её.
После снятия ручек откроется доступ к декоративным накладкам или фиксаторам управляющей панели. Их следует аккуратно отсоединить, отслеживая наличие защёлок и защёлочных замков, особенно по периметру панели. Используйте тонкую пластиковую карту или специальный инструмент для разбора, чтобы не повредить корпус.
Некоторые модели оснащены кнопками пьезорозжига или электронными панелями. При их демонтаже важно отсоединить шлейфы питания и сигнальные провода. Сначала зафиксируйте положение разъёмов (можно сфотографировать), затем извлеките коннекторы, удерживая их за основание, а не за провод.
По завершении этапа проверьте, чтобы на месте не осталось мелких деталей, пружинок или фиксаторов, которые могли выпасть при демонтаже. Храните снятые элементы в отдельных пакетах с пометками, чтобы упростить обратную сборку.

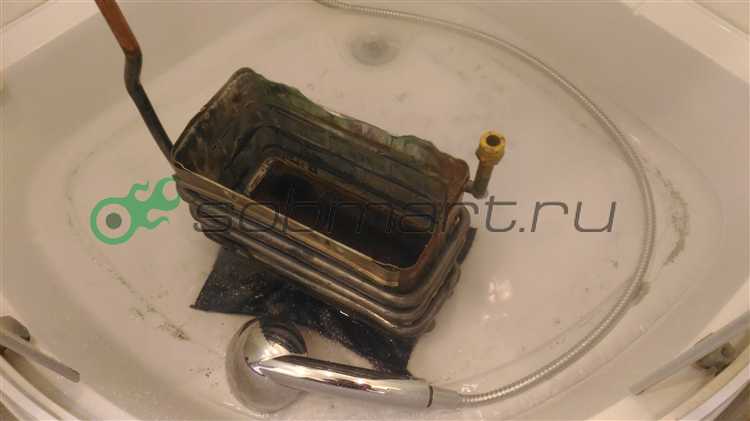

Демонтаж теплообменника и проверка накипи
Для снятия теплообменника в колонке Нева требуется предварительно отключить от него все соединения. Начните с отсоединения входных и выходных труб воды. При наличии зажимных гаек используйте гаечный ключ на 22 мм, действуя аккуратно, чтобы не повредить латунные фитинги. Затем снимите трубку подачи газа к горелке, если она мешает доступу к теплообменнику.
Отверните крепления теплообменника к задней стенке корпуса. Обычно используются винты с головкой под крестовую отвертку. Снимите деталь, удерживая её двумя руками: внутри могут остаться остатки воды. Поставьте ёмкость под узел или заранее слейте воду через нижние фитинги.
Для проверки накипи осмотрите внутренние каналы теплообменника. Признаками известкового налёта служат:
- заметное сужение проходов;
- наличие рыхлых беловато-серых отложений;
- неровное распределение тепла при работе (если проверяется термометром до снятия);
- наличие трещин или перегрева на внешней поверхности из-за локального перегрева.
Чтобы убедиться в наличии отложений, подуйте в один из патрубков. Если проход затруднён, это указывает на сильное засорение. Также можно пропустить воду под небольшим давлением через теплообменник: слабый напор на выходе подтверждает необходимость очистки.
При обнаружении накипи деталь подлежит промывке с использованием 7–10% раствора лимонной кислоты. Обязательно соблюдайте температурный режим (до 60 °C) и не оставляйте раствор более чем на 30 минут. После промывки несколько раз пропустите чистую воду через теплообменник для удаления остатков реагента.

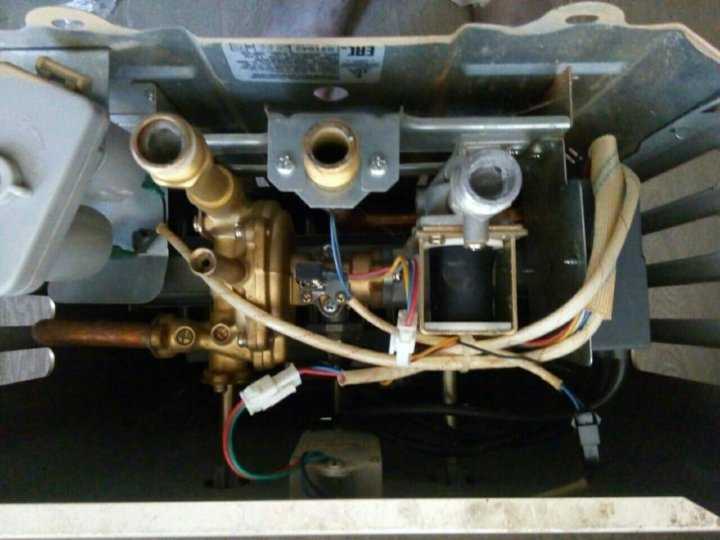

Разборка газового клапана и осмотр мембраны
Перед началом разборки убедитесь, что колонка отключена от газоснабжения и водопровода. Газовый клапан расположен в нижней части устройства, обычно он крепится к водяному узлу четырьмя винтами. Используйте отвертку с подходящим шлицем, чтобы аккуратно их выкрутить, не повреждая корпус узла.
Снимите крышку газового клапана, под ней находится мембрана – тонкая эластичная деталь из резины, отвечающая за подачу газа при открытии крана горячей воды. Осмотрите мембрану на предмет трещин, деформаций, следов износа и отложений. Даже небольшая трещина может вызывать перебои в работе колонки: слабое пламя, произвольное отключение горелки, трудности при розжиге.
Если мембрана потеряла эластичность или на ней видны дефекты, замените её на оригинальную деталь подходящей модели (чаще всего используется мембрана диаметром 42 мм для колонок Нева). Перед установкой новой мембраны очистите посадочные поверхности от загрязнений мягкой кистью и проверьте пружину – она не должна быть перекошена или ослаблена.
После замены аккуратно соберите клапан в обратном порядке, избегая перекоса крышки и перетягивания винтов. Нарушение герметичности может привести к утечке газа. По завершении сборки проверьте работу колонки в штатном режиме: пламя должно загораться стабильно и равномерно при открытии горячей воды.

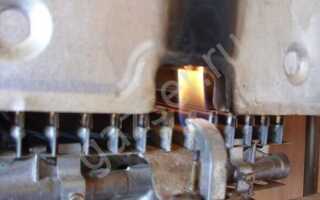

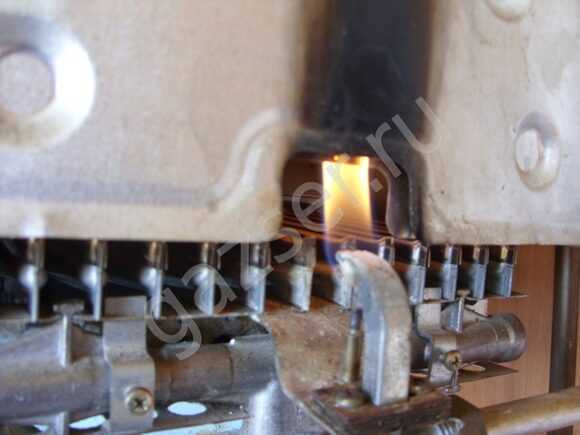

Извлечение блока розжига и осмотр электродов
Для начала отключите питание колонки и перекройте подачу газа. Снимите защитный кожух, открутив крепежные винты, расположенные по периметру панели. Блок розжига обычно фиксируется парой винтов или защелок в верхней части камеры сгорания.
Аккуратно отсоедините провода, идущие к блоку розжига, запоминая их расположение для обратной сборки. Вытяните блок, стараясь не повредить изоляцию электродов и кабелей.
Осмотрите электроды на предмет коррозии, нагара и повреждений. Контактная поверхность должна быть чистой, без следов окисления и трещин. Особое внимание уделите зазору между электродами – он должен соответствовать технической документации (обычно 3-5 мм).
Если поверхность электрода покрыта налетом, очистите ее мелкой наждачной бумагой или специальным очистителем для контактов. Не используйте абразивные материалы, способные изменить геометрию электрода.
Проверьте надежность крепления электродов в блоке, при необходимости подтяните фиксирующие винты. После осмотра и очистки установите блок на место, подключите провода и закрепите корпус.
Проведите тестовый запуск, убедившись в стабильном искрообразовании и отсутствии сбоев в работе розжига.
Очистка внутренних узлов от загрязнений и копоти
После демонтажа основных элементов газовой колонки Нева следует приступать к очистке внутренних узлов. Для удаления копоти и нагара используют металлическую щётку с мелкой жесткостью или мягкую стальную губку, чтобы не повредить поверхность деталей. Особое внимание уделяется теплообменнику и газовой горелке – именно там скапливается основной налёт.
Теплообменник тщательно очищается от накипи и нагара с помощью специальных химических средств на основе лимонной кислоты или слабого раствора уксусной кислоты, выдержанных по инструкции не более 30 минут. После химической обработки промывают горячей водой и удаляют остатки загрязнений механически, избегая повреждений ребер теплообменника.
Для очистки газовой горелки и блока розжига используют компрессор или баллончик со сжатым воздухом, чтобы удалить пыль и мелкие частицы внутри узлов. Электроды осматривают на наличие нагара и при необходимости аккуратно протирают мелкой наждачной бумагой (800–1000 грит) для восстановления чистоты контактов.
Все металлические поверхности проверяют на признаки коррозии. В случае обнаружения ржавчины проводят обработку пассивирующими средствами. После очистки внутренние узлы просушивают на открытом воздухе при комнатной температуре не менее 2 часов перед сборкой.
Важна последовательность – очистку проводят только после отключения подачи газа и полной разрядки узлов. Рекомендуется использовать защитные перчатки и работать в хорошо проветриваемом помещении.
Проверка уплотнителей и подготовка к обратной сборке
Уплотнители обеспечивают герметичность соединений и предотвращают утечки газа и воды. Их состояние напрямую влияет на безопасность и работоспособность колонки.
- Осмотрите все резиновые и паронитовые прокладки на предмет трещин, деформаций и износа.
- Особое внимание уделите уплотнителям газового клапана и теплообменника – они подвержены высоким температурам и давлению.
- Прокладки, потерявшие эластичность или с видимыми повреждениями, подлежат обязательной замене.
- Для проверки герметичности можно использовать мыльный раствор или специальные тестеры после сборки.
Перед началом обратной сборки подготовьте рабочее место и необходимые инструменты:
- Очистите поверхности посадочных мест от остатков старых уплотнителей и загрязнений.
- Используйте смазку на основе силикона для уплотнителей, чтобы предотвратить их пересыхание и обеспечить плотное прилегание.
- Проверьте наличие всех деталей, болтов и крепежей, чтобы избежать ошибок при сборке.
- Расположите компоненты в порядке обратной сборки, чтобы ускорить процесс и минимизировать риск перепутать элементы.
Точное соблюдение этих рекомендаций гарантирует надежную герметичность и долговечность работы газовой колонки после ремонта.
Вопрос-ответ:
Как правильно отключить газ и воду перед началом разборки газовой колонки Нева?
Перед началом работы необходимо перекрыть подачу газа с помощью газового крана на вводе в колонку. Затем перекрывается водоснабжение — обычно запорный вентиль находится на трубах подачи холодной воды. После этого следует открыть кран горячей воды, чтобы сбросить давление и остатки воды в системе. Только после полной остановки подачи газа и воды можно приступать к разборке.
Какие инструменты нужны для разборки газовой колонки модели Нева?
Основной набор включает отвертки (крестовую и плоскую), гаечные ключи разных размеров (обычно 10, 13 и 17 мм), пассатижи и, при необходимости, плоскогубцы. Также полезно иметь мягкую тряпку для очистки и емкость для сбора воды при отсоединении труб. Важно подготовить все заранее, чтобы избежать ненужных перерывов.
Как проверить состояние уплотнителей газовой колонки и нужно ли их менять при разборке?
После снятия корпуса и отсоединения узлов нужно внимательно осмотреть уплотнители на клапанах и в местах соединений. Они не должны быть треснутыми, деформированными или с потерей эластичности. Если на уплотнителях видны повреждения или заметно ухудшилось прилегание, их замена обязательна, так как это влияет на герметичность и безопасность работы колонки.
Каким образом безопасно демонтировать теплообменник и проверить его на наличие накипи?
После отсоединения всех коммуникаций и снятия защитных элементов аккуратно извлеките теплообменник. Осмотрите его внутренние каналы на наличие белого или желтоватого налета — это и есть накипь. Для очистки можно использовать специализированные средства или раствор лимонной кислоты, соблюдая меры предосторожности. Повторная сборка должна включать проверку плотности и отсутствие повреждений на теплообменнике.
Какие признаки указывают на необходимость замены электродов в блоке розжига газовой колонки Нева?
При разборке осмотрите электроды на предмет коррозии, искривления или заметного износа. Если искра между электродами стала слабой или нестабильной, а поверхности имеют загрязнения, их стоит заменить. Также обратите внимание на состояние керамических изоляторов — трещины или сколы снижают надежность розжига и требуют замены детали.
Какие инструменты и материалы понадобятся для разбора газовой колонки Нева?
Для выполнения разбора газовой колонки Нева потребуется набор стандартных инструментов: крестовая и плоская отвертки, гаечные ключи подходящего размера (обычно 10 и 13 мм), а также пассатижи. Рекомендуется иметь под рукой мягкую ткань или ветошь для защиты корпуса и деталей от царапин. При подготовке следует также отключить подачу газа и воды, чтобы избежать аварийной ситуации. Наличие емкости для слива воды поможет предотвратить попадание жидкости на пол.
Как правильно проверить состояние уплотнителей при разборе газовой колонки Нева?
При разборе следует тщательно осмотреть уплотнители на предмет трещин, деформаций или потери эластичности. Уплотнители, выполненные из резины или силикона, со временем могут становиться жесткими или рваться, что ведет к утечкам газа или воды. Для проверки достаточно аккуратно снять уплотнитель и осмотреть его поверхность при хорошем освещении. Если заметны повреждения, уплотнитель нужно заменить на оригинальный или совместимый. Перед обратной сборкой важно смазать уплотнитель техническим вазелином или силиконовой смазкой, чтобы продлить срок службы и обеспечить герметичность соединений.
