Транзистор D2499 – это кремниевый NPN-транзистор, предназначенный для работы в цепях строчной развертки телевизоров и импульсных источниках питания. Он рассчитан на напряжение коллектора до 400 В и ток до 12 А, что делает его чувствительным к пробою и перегреву. Проверка такого транзистора мультиметром позволяет определить его исправность без выпаивания с платы, при условии отсутствия параллельных цепей.

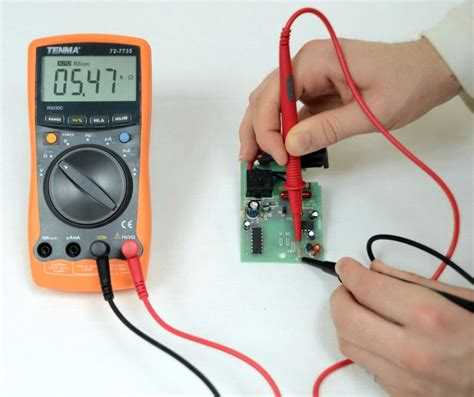

Для тестирования D2499 понадобится цифровой мультиметр с функцией проверки диодов. Первым шагом проверяют переход база-эмиттер: щупы мультиметра подключают красный к базе, черный к эмиттеру. Исправный транзистор покажет падение напряжения в пределах 0,4–0,7 В. При обратном подключении – бесконечное сопротивление. Аналогично проверяется переход база-коллектор. Значение должно быть в том же диапазоне.

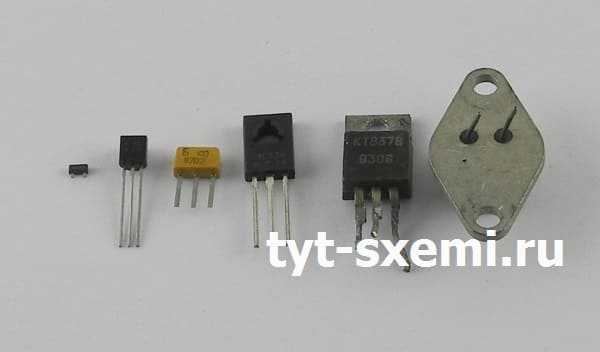

Как определить тип транзистора D2499 перед проверкой

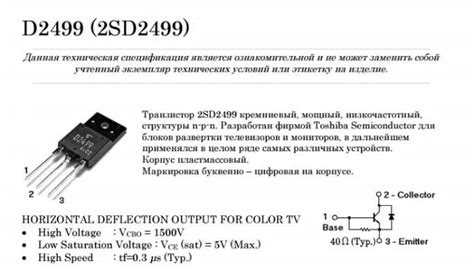

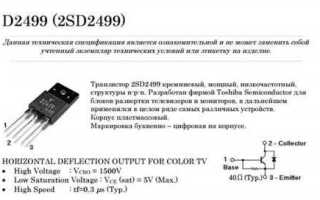

- Обозначение «D2499» относится к полному маркированию 2SD2499. Префикс «2S» указывает на японский стандарт маркировки, где «D» означает NPN-транзистор.
- Максимальное напряжение коллектор-эмиттер – 1500 В. Это указывает на применение в высоковольтных цепях, характерное для строчной развертки.
- Ток коллектора – до 8 А. Это позволяет отнести D2499 к категории мощных ключевых транзисторов.
- Тип проводимости – NPN. Это определяет порядок подключения щупов мультиметра при прозвонке переходов база-эмиттер и база-коллектор.
Убедившись в типе транзистора и правильной распиновке, можно переходить к проверке мультиметром, соблюдая полярность при подключении щупов.
Перед подключением мультиметра или включением транзистора в схему убедитесь в соответствии распиновки с маркировкой корпуса. Неправильное подключение может привести к необратимому выходу из строя.

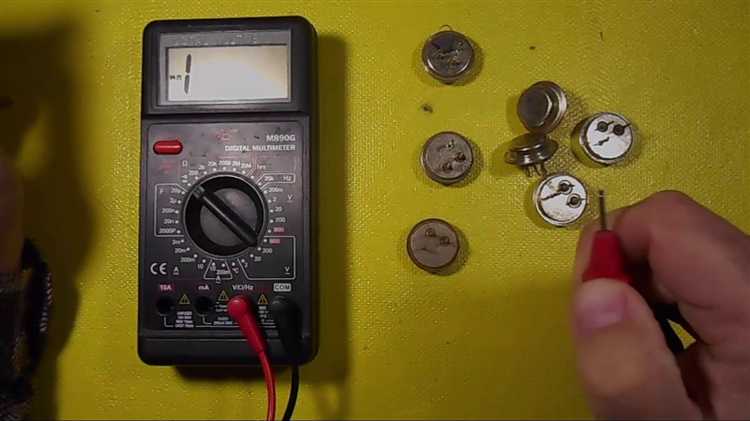

Подготовка мультиметра к диагностике транзистора
Для проверки транзистора D2499 необходимо перевести мультиметр в режим прозвонки диодов. На большинстве моделей этот режим обозначается символом стрелки, направленной на вертикальную линию, или значком диода. При отсутствии такого режима следует выбрать измерение сопротивления в пределах до 2 кОм.
Перед началом убедитесь, что щупы надежно подключены: черный в гнездо «COM», красный – в разъём с обозначением «VΩ» или «VΩHz». Наличие трещин на изоляции, окислов на наконечниках или люфта разъёмов может привести к некорректным показаниям.
Проверьте исправность щупов замыканием их между собой. В режиме прозвонки должен раздаться звуковой сигнал, а на дисплее появится значение, близкое к нулю. При отсутствии сигнала замените щупы или проверьте предохранитель внутри мультиметра.
Перед диагностикой обязательно разрядите конденсаторы в схеме, если транзистор установлен на плате. Наличие остаточного заряда способно повредить входы мультиметра и исказить измерения. Оптимально полностью выпаять транзистор, чтобы исключить влияние цепей.
После всех проверок убедитесь, что батарея мультиметра имеет достаточный заряд. При слабом элементе питания измерения могут быть нестабильными или ложными, особенно в режиме прозвонки и при проверке переходов.

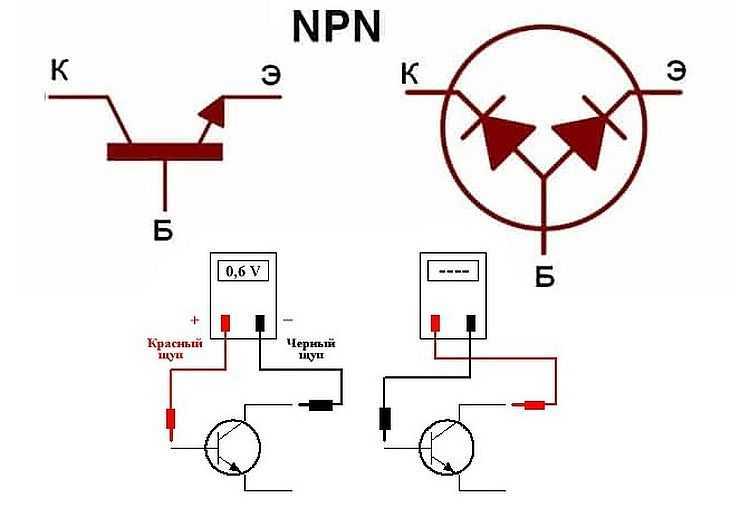

Проверка перехода база-эмиттер в режиме диодной прозвонки
Если прибор показывает значение ниже 0,5 В или «0», это может свидетельствовать о пробое перехода. Значение выше 0,8 В либо отсутствие показаний указывает на обрыв или деградацию кристаллической структуры.
После измерения поменяйте щупы местами. В обратной полярности показание должно быть «OL» или «1», в зависимости от модели мультиметра. Любые иные значения говорят о неисправности.
Проверку проводите при отключённом питании и разряженном коллекторно-эмиттерном участке. Не касайтесь металлических частей щупов руками во избежание ложных показаний.
Как выявить пробой перехода коллектор-эмиттер
Для проверки перехода коллектор-эмиттер транзистора D2499 установите мультиметр в режим измерения сопротивления (обычно обозначается как «2000 Ом» или «2k»).
Для уточнения диагноза извлеките транзистор из схемы. Впаивание может влиять на измерения, особенно если параллельно включены другие компоненты. После выпайки повторите проверку – если низкое сопротивление сохраняется, транзистор однозначно неисправен.
Для выявления утечки тока в транзисторе D2499 применяют режим измерения сопротивления или проверки диодов на мультиметре. В первую очередь измеряют переходы между базой и эмиттером, а также базой и коллектором. В исправном транзисторе прямое сопротивление между базой и эмиттером должно быть в пределах 500–800 Ом, обратное – несколько МОм. Аналогично проверяют базу и коллектор.
Далее проверяют сопротивление между эмиттером и коллектором. В исправном транзисторе при измерении в любом направлении сопротивление должно быть очень высоким – свыше 10 МОм. Значения ниже этого порога свидетельствуют о внутреннем пробое и утечке тока через структуру транзистора.
Признаки неисправности D2499 по результатам измерений
При проверке транзистора D2499 мультиметром в режиме проверки диодов необходимо оценить переходы эмиттер-база и коллектор-база. Нормальный прямой переход должен показывать падение напряжения в диапазоне 0,55–0,7 В. Если значение значительно ниже или отсутствует, переход пробит или обрыв.
Измерение сопротивления между коллектором и эмиттером при отключенном транзисторе должно показывать очень высокое сопротивление (свыше нескольких мегом), если мультиметр в режиме омметра. Низкое сопротивление указывает на короткое замыкание.
Если при обратном включении переходы показывают проводимость, это говорит о пробое внутреннего перехода. Следует проверить каждый переход отдельно, чтобы выявить, какой именно неисправен.
Наличие нестабильных или скачкообразных показаний при замерах на переходах указывает на внутренние дефекты – микротрещины или деградацию структуры полупроводника.

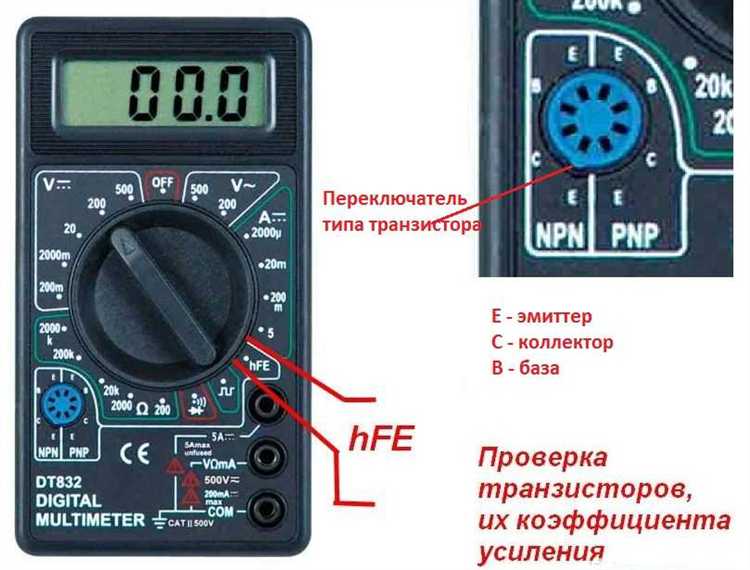

Также возможна проверка усиления по методу подставки: если при включении мультиметра в режим измерения hFE транзистор не показывает коэффициент усиления или он значительно ниже номинального (менее 30–40 для D2499), деталь следует считать неисправной.
Когда проверка мультиметром недостаточна и нужен тест под нагрузкой
Если при измерениях база-эмиттер и база-коллектор показывают нормальные значения, но устройство в схеме функционирует нестабильно, необходим тест под нагрузкой. Для D2499 нагрузочный тест подразумевает подачу постоянного тока коллектора, близкого к рабочему (около 100–200 мА), с параллельным контролем напряжений на переходах и токов базы.
Для проведения теста используют стабилизированный источник питания с ограничением тока, а также измерительные приборы с точностью не хуже 1%. Во время теста проверяется напряжение насыщения коллектор-эмиттер (U_CE(sat)) при заданном токе коллектора. Для исправного транзистора D2499 это значение не должно превышать 0,3 В при токе порядка 150 мА.
Если напряжение насыщения значительно выше либо транзистор нагревается сильнее нормы, это указывает на внутренние повреждения. Также при нагрузочном тесте следует замерять ток утечки коллектора при закрытой базе: превышение 10–50 мкА при напряжении 20 В говорит о деградации структуры.
Таким образом, мультиметр выявляет только базовые неисправности, а тест под нагрузкой позволяет оценить реальные параметры и эксплуатационную пригодность D2499, особенно в условиях приближения к предельным режимам работы.
Вопрос-ответ:
Как определить работоспособность транзистора D2499 с помощью мультиметра?
Для проверки транзистора D2499 мультиметром необходимо использовать режим прозвонки или измерения сопротивления. Сначала следует идентифицировать выводы транзистора: база, эмиттер и коллектор. Затем измеряют падение напряжения на переходах база-эмиттер и база-коллектор. Если переходы исправны, мультиметр покажет небольшое падение напряжения в одном направлении и высокое сопротивление в обратном. При выявлении короткого замыкания или обрыва можно сделать вывод о неисправности.
Какие параметры мультиметра важны при проверке транзистора D2499?
Главным параметром является возможность измерять малое сопротивление или использовать режим проверки диодов. Важно, чтобы мультиметр показывал напряжение прямого и обратного смещения переходов транзистора. Для надежной диагностики стоит выбирать прибор с точностью в пределах нескольких десятых вольта на измерении падения напряжения на PN-переходах. Также полезно, если мультиметр оснащён звуковой прозвонкой — это упрощает проверку контактов.
Можно ли проверить транзистор D2499 без выпаивания из схемы мультиметром?
Проверка транзистора без выпаивания возможна, но результаты могут быть менее точными. В рабочей схеме соседние компоненты влияют на показания мультиметра, создавая дополнительные пути тока. Если есть подозрение на неисправность, лучше выпаять транзистор или хотя бы отключить хотя бы один вывод. Это позволит измерить параметры непосредственно на элементе и избежать ложных показаний, вызванных схемой.
Какие признаки неисправности транзистора D2499 выявляются при тестировании мультиметром?
При проверке мультиметром можно обнаружить несколько признаков неисправности: короткое замыкание между выводами, открытые переходы (когда мультиметр показывает бесконечное сопротивление или отсутствие падения напряжения в обоих направлениях), а также пробой переходов. Если измерения показывают равные значения сопротивления в обоих направлениях или отсутствие реакции на подачу напряжения, скорее всего, транзистор повреждён и требует замены.
