Система управления батареей (BMS) является неотъемлемой частью для правильной эксплуатации литий-ионных аккумуляторов. Для 10-секционной батареи с номинальным напряжением 36V, выбор и подключение BMS требует точности в расчетах и понимания принципов работы устройства. Использование правильного BMS для аккумуляторов такого типа позволяет гарантировать безопасную и эффективную работу системы.
Модели BMS для 10S батарей обеспечивают защиту от перегрузки, короткого замыкания, перезаряда и переразряда, что особенно важно для продления срока службы аккумулятора и обеспечения безопасности при эксплуатации. При подключении таких систем необходимо учитывать параметры максимального тока нагрузки, тип и емкость используемой батареи, а также характеристики зарядного устройства. Важно также удостовериться, что BMS поддерживает необходимое количество балансовых проводов для обеспечения равномерного заряда всех элементов батареи.
Рекомендация: для получения точных данных о параметрах вашего BMS и батареи, всегда проверяйте документацию производителей и производите тестирование системы перед длительной эксплуатацией. Важно заранее установить защиту от перегрева и следить за температурой батареи в процессе зарядки и разрядки.

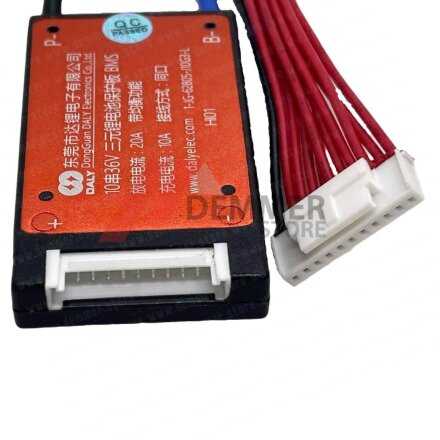

Выбор BMS 10S для 36V литий-ионной батареи
При выборе BMS (Battery Management System) для 36V литий-ионной батареи с 10 последовательными элементами важно учитывать несколько ключевых факторов. Каждый из этих факторов напрямую влияет на эффективность работы батареи, безопасность и долговечность всей системы.
Основные моменты, на которые стоит обратить внимание при выборе BMS 10S для 36V:
- Номинальное напряжение: 36V – это номинальное напряжение батареи при использовании 10 ячеек литий-ионных аккумуляторов (3.6V на ячейку). Важно, чтобы BMS поддерживал данное напряжение для корректной работы и защиты.
- Максимальное напряжение на ячейку: У литий-ионных ячеек максимальное безопасное напряжение может достигать 4.2V. Поэтому BMS должна обеспечивать защиту от превышения этого значения на каждом элементе, чтобы избежать перегрева или повреждения батареи.
- Ток заряда и разряда: Для корректной работы важно, чтобы BMS поддерживал ток, соответствующий характеристикам ваших ячеек. Обычно ток разряда для литий-ионных аккумуляторов 18650 составляет от 1C до 3C, где C – это номинальная емкость ячейки. Например, для батареи 10S с емкостью 3000 мАч, ток разряда должен быть в пределах от 3A до 9A, в зависимости от нагрузки.
- Защита от глубокого разряда и перенапряжения: Качественная BMS должна предотвращать слишком низкое напряжение на ячейках (<2.5V) и слишком высокое (более 4.2V). Это гарантирует долгую жизнь батареи и предотвращает ее повреждение.
- Температурный контроль: Nаличие температурных датчиков в BMS – обязательное требование для предотвращения перегрева батареи. Если температура превышает безопасный предел (обычно 60°C–70°C), система должна автоматически прекратить зарядку или разрядку.
- Защита от короткого замыкания: BMS должна уметь выявлять короткое замыкание на выходе и автоматически блокировать процесс зарядки или разрядки. Это предотвращает повреждение как самих элементов, так и внешней электросети.
- Балансировка ячеек: Важно, чтобы BMS поддерживала активную или пассивную балансировку ячеек, так как это обеспечивает равномерный заряд всех элементов батареи. Балансировка предотвращает переполнение или недозаряд отдельных ячеек, что влияет на общую емкость и срок службы батареи.
- Совместимость с зарядным устройством: Прежде чем выбрать BMS, стоит убедиться, что она совместима с используемым зарядным устройством. Некоторые BMS могут требовать специфических параметров зарядки, таких как постоянное напряжение и ток.
Выбор правильной BMS 10S – это важный этап в сборке системы с литий-ионными батареями. Неправильно выбранная плата управления может привести к несоответствию параметров безопасности, что напрямую повлияет на долговечность и эффективность батареи. Внимательно выбирайте BMS, ориентируясь на характеристики, соответствующие требованиям вашего устройства.
При подключении проводов следует использовать качественные соединения, которые обеспечат минимальное сопротивление и надежность контакта. Рекомендуется использовать термоусадочные трубки или другие методы изоляции, чтобы предотвратить короткие замыкания и механические повреждения проводов.

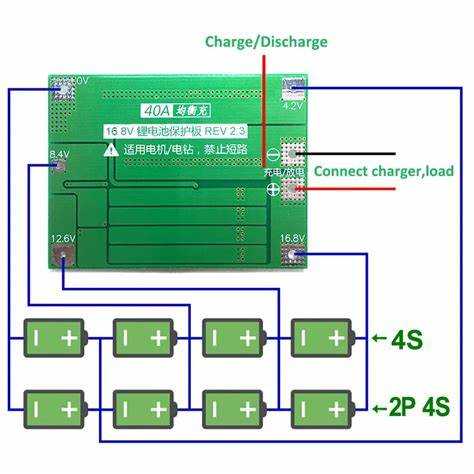

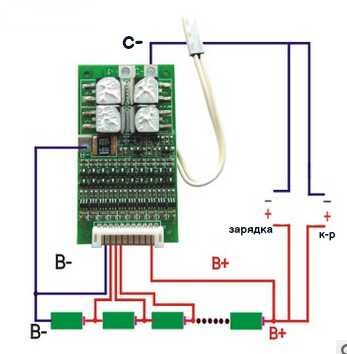

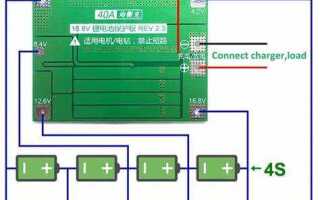

Как правильно подключить балансировочные провода
Для корректного подключения балансировочных проводов важно соблюдать последовательность и учитывать характеристики каждого контакта. Балансировочные провода служат для мониторинга напряжения на отдельных ячейках литий-ионной батареи, поэтому правильное подключение критично для стабильности работы всей системы.
2. Для подключения балансировочных проводов используется стандартная схема, при которой каждый провод соединяет BMS с конкретной ячейкой. Провод для первой ячейки подключается к разъему BMS, обозначенному как «B1», для второй ячейки – к «B2», и так далее, вплоть до последнего разъема «B10».
3. Важно правильно изолировать каждый провод, чтобы предотвратить короткие замыкания или повреждения. Для этого используются изоляционные материалы, такие как термоусадочные трубки или изоленты, которые обеспечат защиту от внешних воздействий и механических повреждений.
5. После подключения балансировочных проводов стоит проверить, что все соединения надежно зафиксированы и не имеют признаков износа или повреждений. Каждый провод должен быть подсоединен к нужному разъему, и не должно быть перекоса в соединениях, что могло бы привести к плохому контакту.
6. После завершения подключения можно включить систему и проверить напряжение каждой ячейки с помощью программного обеспечения или специализированных устройств для мониторинга. Если на каком-то из контактов наблюдаются аномалии в показаниях, это может свидетельствовать о неправильном подключении или неисправности в цепи.

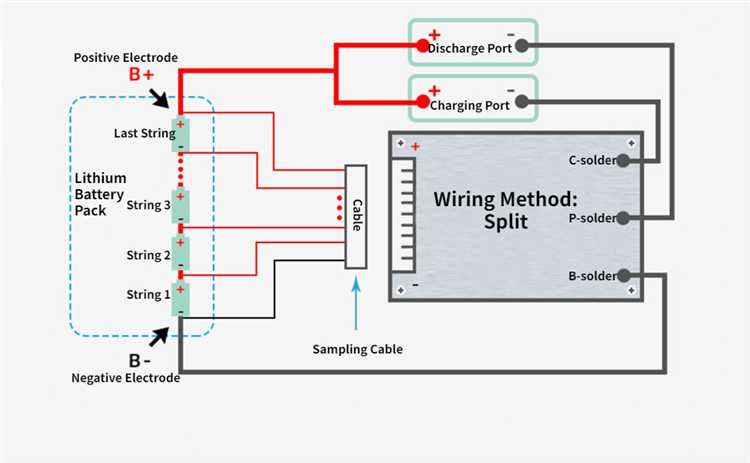

Подключение нагрузки и зарядного устройства к BMS
Для эффективного подключения следует обратить внимание на следующие моменты:
- Убедитесь, что проводка выдерживает максимальный ток нагрузки, не вызывая перегрева.
- Для защиты от короткого замыкания можно установить дополнительное предохранительное устройство.
- Если нагрузка имеет высокий пусковой ток (например, электродвигатели), рекомендуется использовать контроллеры с функцией сглаживания пиковых нагрузок.
Подключение зарядного устройства: Для зарядки литий-ионной батареи используется зарядное устройство, которое должно быть совместимо с параметрами BMS. Подключение зарядного устройства к BMS осуществляется через соответствующие клеммы зарядки, обычно это «зарядный плюс» и «зарядный минус». BMS управляет процессом заряда, отслеживая параметры напряжения и тока на каждой из ячеек, чтобы не допустить перегрузки или повреждения батареи.
При подключении зарядного устройства важно учесть:
- Зарядное устройство должно иметь номинальное выходное напряжение 42-43V для 36V литий-ионных батарей (по 4.2V на ячейку).
- Убедитесь, что ток зарядки не превышает максимальный ток, который может поддерживать ваша батарея (обычно это около 0.5C-1C).
- Проверьте, что зарядное устройство имеет защиту от перенапряжения и избыточного тока.
При правильном подключении BMS будет контролировать зарядный процесс, гарантируя безопасное подключение нагрузки и зарядного устройства, предотвращая возможные сбои и обеспечивая долгую работу системы.
Настройка порогов напряжения для защиты от перегрузки
Для литий-ионных батарей, использующих 10S конфигурацию (10 последовательных ячеек), номинальное напряжение составляет 36V, а максимальное – около 42V. Напряжение каждой ячейки в батарее в состоянии покоя составляет 3.6V. Пороговые значения должны учитывать эти особенности.
- Порог низкого напряжения: Обычно устанавливается на уровне 3.0V на ячейку. При достижении этого уровня, BMS должен отключить нагрузку или зарядное устройство, чтобы предотвратить разрядку батареи ниже безопасного уровня. Для 10S батареи это будет 30V в сумме.
- Порог высокого напряжения: Для литий-ионных аккумуляторов безопасный верхний предел составляет 4.2V на ячейку. Это значение является критическим для защиты от перегрева и избыточного заряда. В сумме для 10S батареи этот порог равен 42V.
- Порог отключения при перегрузке: В случае, если батарея подвергается чрезмерной нагрузке, значение напряжения на выходе может опуститься ниже критической отметки, что приведет к перегрузке системы. Для защиты от перегрузки на выходе BMS рекомендуется устанавливать порог, не ниже 33V.
- Дельта напряжения для защиты: Важно учитывать, что литий-ионные элементы имеют небольшой внутренний импеданс, и значения напряжения могут колебаться в зависимости от нагрузки. Поэтому желательно использовать пороговое значение с небольшой дельтой (например, ±0.1V) для быстрого реагирования на изменения напряжения.
Параметры должны быть настроены таким образом, чтобы минимизировать риск повреждения батареи, но при этом оставить достаточный запас для нормальной работы устройства. Рекомендуется проводить тестирование на реальных нагрузках для точной настройки порогов и выбора оптимальных значений защиты.
Использование более строгих порогов для защиты от перегрузки поможет предотвратить нежелательные процессы, такие как перегрев или повреждение аккумулятора, что увеличит срок службы системы.
Установка защитных функций BMS для предотвращения перегрева
1. Встраивание температурных датчиков – основная мера, которая используется в BMS для контроля температуры. В идеале, датчики должны быть размещены на каждой ячейке батареи, а также на центральной плате, чтобы точно отслеживать возможные температурные аномалии. Это позволяет эффективно предотвратить перегрев даже на стадии его возникновения.
2. Регулировка пороговых значений температуры – важный элемент защиты. Обычно BMS настроена на срабатывание при температуре 60-70°C. Однако эти значения могут варьироваться в зависимости от типа используемых ячеек и особенностей эксплуатации. Важно не только установить порог для срабатывания защиты, но и предусмотреть возможность корректировки настроек в процессе эксплуатации, чтобы обеспечить максимально эффективную работу системы.
3. Автоматическое отключение зарядки при достижении критической температуры является стандартной функцией многих современных BMS. Важно, чтобы система отключала питание не только при превышении температуры батареи, но и при перегреве зарядного устройства, что также может привести к перегрузке и выходу из строя элементов системы.
4. Система охлаждения играет не последнюю роль в предотвращении перегрева. На устройствах с высокой мощностью или при длительных нагрузках может быть полезно использование активных средств охлаждения (например, вентиляторов) или пассивных теплоотводящих элементов. В случае использования активного охлаждения стоит подключить соответствующие элементы к BMS для мониторинга и управления температурой.
5. Программная защита – важный компонент для предотвращения перегрева. Многие BMS включают в себя алгоритмы, которые заранее анализируют возможные перегревы на основе текущей температуры, состояния батареи и других параметров, таких как зарядный ток и интенсивность нагрузки. Такие программные механизмы позволяют не только предотвратить перегрев, но и оптимизировать использование батареи, продлевая ее срок службы.
Надежная защита от перегрева позволяет не только улучшить безопасность эксплуатации, но и повысить долговечность батареи. Установка правильных защитных функций в BMS требует тщательной настройки и выбора подходящих компонентов, что должно учитываться на стадии проектирования.
Тестирование работы BMS после подключения
После завершения подключения BMS (Battery Management System) к литий-ионной батарее 10S 36V, важно провести проверку всех её функций для обеспечения безопасности и корректной работы устройства. В первую очередь необходимо убедиться, что система правильно мониторит напряжение на каждой из ячеек батареи и управляет процессами зарядки и разрядки.
Для тестирования работы BMS начните с проверки значений напряжений на отдельных ячейках с помощью мультиметра. Напряжение на каждой ячейке должно быть в пределах от 3.0V до 4.2V. Если одна из ячеек выходит за эти пределы, система должна предупредить об этом, прекратив дальнейшую зарядку или разрядку.
Следующий шаг – проверка работы системы балансировки. После подключения зарядного устройства и начала зарядки убедитесь, что система балансирует напряжение на ячейках. Это можно проверить через мониторинг напряжений каждой ячейки. Если напряжение на всех ячейках выровнялось (отличие между ячейками не превышает 0.1V), значит, балансировка работает корректно.
Также важно проверить, что BMS правильно защищает систему от короткого замыкания, перегрузки и перегрева. Для этого стоит создать искусственные условия для срабатывания защит. Например, можно подключить батарею к нагрузке с высоким током и проверить, отключится ли система при превышении установленного порога тока.
После этих проверок стоит также протестировать систему на разрядку. При подключении нагрузки BMS должна отключить питание при достижении критического уровня напряжения, обычно около 3.0V на ячейку. Важно, чтобы BMS корректно отключала батарею, предотвращая её глубокий разряд.
Наконец, важно убедиться, что все индикаторы и сигнальные системы (если они есть) работают корректно, сообщая о текущем состоянии системы, возможных неисправностях или ошибках.
После завершения тестирования проведите проверку на реальную работу устройства, чтобы убедиться в стабильности работы при реальных условиях эксплуатации, и убедитесь, что батарея не перегревается, а ток не превышает допустимых значений.
Обслуживание и диагностика BMS 10S в процессе эксплуатации
Регулярная проверка и обслуживание BMS 10S для литий-ионных батарей критичны для поддержания их стабильной работы и продления срока службы. Процесс диагностики включает в себя проверку ключевых параметров системы, таких как напряжение ячеек, температура, текущие и возможные неисправности.
1. Проверка баланса ячеек
Одна из важных задач BMS – поддержание баланса напряжений между ячейками. Неравномерный заряд может привести к перегреву и сокращению срока службы батареи. Для диагностики используйте мультиметр или специализированное оборудование для измерения напряжения на каждом из каналов. Если разница в напряжении между ячейками превышает 0,1-0,2 В, BMS не сможет компенсировать этот дисбаланс, что может привести к повреждению ячеек. В таких случаях необходимо вручную сбалансировать систему или заменить неисправные элементы.
2. Проверка температурных датчиков
Температура – важный параметр для безопасности эксплуатации. Высокие температуры могут повредить как саму BMS, так и батарею. Для мониторинга температуры BMS 10S использует встроенные датчики. Проверьте их работу с помощью диагностического оборудования. При неисправности датчика BMS может не адекватно реагировать на перегрев, что повышает риск короткого замыкания или выхода из строя батареи.
3. Проверка состояния балансира и элементов защиты
Балансиратор батареи отвечает за выравнивание напряжения между ячейками в процессе зарядки. Если балансиратор выходит из строя, процесс зарядки становится менее эффективным, и возможно повреждение ячеек. Проверяйте его работу с помощью диагностики через интерфейс BMS или подключив соответствующее оборудование. Кроме того, важно проверять работу элементов защиты от перегрузок, короткого замыкания и глубокого разряда. В случае отказа защиты замена компонентов или самой платы BMS может быть необходимой.
4. Мониторинг состояния аккумулятора и его параметров
Для диагностики состояния аккумулятора важно отслеживать такие параметры, как общее напряжение, ток заряда и разряда, а также оставшийся заряд. Плохое поведение этих показателей может указывать на деградацию отдельных ячеек. Использование специализированного программного обеспечения позволяет получить точные данные и своевременно реагировать на изменения в характеристиках батареи.
5. Периодическая проверка соединений
Со временем соединения проводки, разъемы и пайка могут ослабнуть, что приведет к плохому контакту и перегреву. Регулярная проверка всех соединений BMS, особенно тех, которые находятся под напряжением или подвергаются механическим нагрузкам, помогает избежать коротких замыканий и повышенной износа системы.
6. Обновление прошивки и программного обеспечения
Некоторые модели BMS 10S поддерживают обновления прошивки для улучшения функциональности и исправления ошибок. Рекомендуется проверять наличие обновлений на официальном сайте производителя и следить за совместимостью прошивки с текущими параметрами системы.
7. Проверка функционирования системы защиты от перенапряжения
Защита от перенапряжения предотвращает повреждение батареи при превышении допустимого уровня напряжения. Важно регулярно проверять работу этой функции, чтобы обеспечить безопасность. При неисправности системы защиты BMS будет выдавать ошибку, и возможно, потребуется замена или ремонт устройства.
8. Рекомендации по эксплуатации и хранению
Для продления срока службы BMS 10S и батареи в целом важно соблюдать следующие рекомендации: храните батарею в сухом, прохладном месте, избегайте работы устройства при экстремальных температурах (выше 50°C или ниже -20°C). Перед длительным хранением батареи полностью зарядите её до 50% и избегайте глубокого разряда.
Вопрос-ответ:
Что такое BMS 10S 36V и для чего оно нужно при подключении литий-ионной батареи?
BMS (Battery Management System) 10S 36V — это система управления батареей, предназначенная для контроля за состоянием аккумулятора, защиты его от перегрузок, короткого замыкания и других возможных неисправностей. «10S» указывает на количество ячеек в батарее (в данном случае 10 последовательных ячеек), а «36V» — на номинальное напряжение батареи. BMS помогает увеличить срок службы батареи, улучшая её безопасность и эффективность.
Как правильно подключить BMS 10S 36V к литий-ионной батарее?
Подключение BMS 10S 36V к литий-ионной батарее требует точности и внимательности. Во-первых, нужно убедиться, что правильно подключены все основные контакты: плюсовой и минусовой выводы аккумулятора, а также шины для мониторинга напряжения на каждой ячейке. Далее подключаются шины для контроля температуры, а также сигнальные контакты для защиты от перепадов напряжения. Неверное подключение может привести к выходу системы из строя, поэтому важно соблюдать схему подключения, которая обычно предоставляется в инструкции к BMS.
Какие проблемы могут возникнуть при подключении BMS 10S 36V и как их избежать?
При подключении BMS могут возникнуть различные проблемы, такие как неправильное подключение проводов, неустойчивое соединение контактов или использование неподходящих компонентов. Чтобы избежать этих проблем, нужно тщательно следовать схемам подключения, проверять полярность и напряжение на каждом шаге. Также стоит обратить внимание на качество проводов и соединений, чтобы избежать искр и коротких замыканий. Не забывайте также проверять целостность элементов батареи перед подключением BMS, так как неисправные ячейки могут привести к сбоям в работе системы управления.
Какую роль играет балансировка ячеек в BMS 10S 36V и как она влияет на работу батареи?
Балансировка ячеек — это процесс выравнивания напряжения между всеми ячейками в батарее, чтобы каждая из них имела одинаковое напряжение. В системе BMS 10S 36V балансировка важна для предотвращения излишнего разряда или перезаряда отдельных ячеек, что может сократить срок службы батареи или вызвать её повреждение. Если ячейки не сбалансированы, некоторые могут выйти из строя быстрее, чем другие, и батарея не будет работать на полную мощность.
Какие признаки неисправности BMS 10S 36V и что делать в таких случаях?
Признаки неисправности BMS могут включать в себя: отсутствие заряда на батарее, перегрев, странные звуки или запахи, а также низкое напряжение на выходе. В таких случаях рекомендуется сначала проверить подключения и убедиться, что все соединения надежны. Если проблема сохраняется, стоит провести диагностику с помощью мультиметра или другого устройства, чтобы определить неисправный элемент. Если проблема связана с самой платой BMS, ее необходимо заменить. Важно не пытаться исправить сложные проблемы самостоятельно, а обратиться к специалистам.
