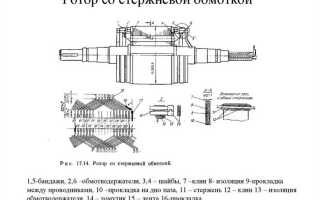

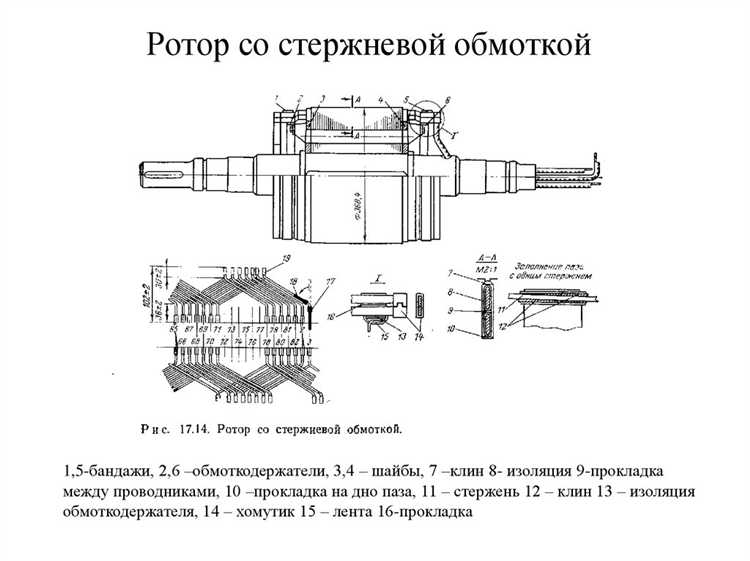

Какие обмотки располагаются на статоре бесщеточного генератора

Точная геометрия размещения обмоток на статоре напрямую влияет на эффективность работы бесщеточного генератора. Смещение фаз, угол между катушками и форма пазов обуславливают параметры выходного напряжения, КПД и устойчивость к перегреву. В большинстве конструкций применяется симметричное расположение обмоток с равномерным распределением по окружности статора – как правило, в трехфазной системе с шагом 120° электрических градусов между фазами.

Оптимальное размещение обмоток требует учета диаметра статора, числа полюсов и типа сердечника. При восьмиполюсной системе и 12 пазах используется схема чередования катушек с шагом в один паз, обеспечивающая минимальные потери на коммутацию и сглаживание ЭДС. Для повышения синусоидальности выходного сигнала и снижения гармоник часто применяется укороченный шаг обмотки – до 5/6 или 2/3 полного шага.

Критично соблюдать симметрию при укладке фазных обмоток. Малейшее отклонение вызывает неравномерное магнитное поле и приводит к росту вибраций, шуму и локальному перегреву. Каждая катушка должна иметь одинаковое число витков и точно соответствовать своему пазу по ширине и глубине. При применении концентрированных обмоток важно избегать перекрытия соседних фаз для предотвращения коротких замыканий.

Рекомендуется использовать импульсную ленту или термостойкий лак для фиксации катушек в пазах с минимальными зазорами. Жесткое крепление исключает смещение обмоток при пусковых нагрузках и вибрации. Распределенные обмотки предпочтительнее для генераторов с высоким требованием к качеству выходного сигнала, в то время как концентрированные – для компактных решений с минимальными габаритами.

Как выбрать количество пазов статора под заданные параметры генератора

Количество пазов статора напрямую влияет на синусоидальность ЭДС, уровень пульсаций, электромагнитный момент и уровень шума. Выбор начинается с определения числа полюсов ротора (2p) и числа фаз (m, как правило, 3). Основное правило – количество пазов (Q) должно быть кратно числу фаз и совместимо с числом полюсов.

Часто применяется схема с распределённой обмоткой, при которой используют следующие расчётные соотношения: q = Q / (2p × m), где q – число пазов на полюс на фазу. Оптимальный диапазон q для бесщёточных генераторов – от 1 до 2. Значения q менее 1 приводят к искажённой ЭДС и росту гармоник, более 2 – к усложнению конструкции и увеличению потерь на вихревые токи.

При выборе Q важно избегать комбинаций, дающих кратные соотношения между числом пазов и числом полюсов, так как это усиливает паразитные гармоники и шум. Например, при 2p = 8 и m = 3 хорошими значениями будут Q = 48 или Q = 36, так как они дают целое q и равномерное распределение магнитного потока.

Если генератор рассчитан на низкие обороты, рекомендуется увеличивать Q для повышения качества выходного сигнала. При высокооборотистых конструкциях важно минимизировать Q для снижения индуктивных потерь и массогабаритных характеристик.

При использовании дробных шагов обмотки (q – дробное число) можно добиться снижения паразитных гармоник, но это требует тщательного расчета укладки проводников и повышает требования к точности производства.

Итог: оптимальное количество пазов – это результат компромисса между электрическими характеристиками, частотой вращения, габаритами и производственными возможностями. Подбирать Q следует, начиная с конкретных параметров: U, I, n, f, P и 2p, с последующей проверкой допустимых значений q и анализа гармоник методом конечных элементов.

Влияние схемы распределения обмоток на форму выходного напряжения

Схема распределения обмоток напрямую определяет гармонический состав выходного напряжения бесщеточного генератора. Концентрация или распределение фазных обмоток по пазам статора влияет на форму ЭДС и уровень высших гармоник.

При равномерном распределении обмоток по пазам (распределённая схема) достигается улучшенная форма синусоидального напряжения за счёт пространственного сглаживания ЭДС отдельных витков. Это уменьшает амплитуды 3-й, 5-й и 7-й гармоник, что критично для систем с высокими требованиями к качеству напряжения.

Концентрированные обмотки, напротив, приводят к резкому возрастанию содержания высших гармоник. Основная форма напряжения при этом искажается, что проявляется в виде ступенчатого или пилообразного фронта синусоиды. Это ухудшает работу преобразователей, повышает нагрев и вибрации.

Применение распределённой трёхфазной схемы с шагом укладки 5/6 или 2/3 позволяет эффективно подавлять 5-ю и 7-ю гармоники соответственно. Однако при уменьшении укладочного шага теряется часть основной ЭДС, что требует точного расчёта количества витков и конфигурации паза.

Оптимизация формы выходного напряжения достигается также за счёт чередования активных и неактивных пазов, что повышает симметрию результирующего поля и снижает пульсации ЭДС. При этом важно учитывать и ширину полюсов ротора – слишком широкие полюса усиливают неравномерность распределения потока, увеличивая искажения напряжения.

Рекомендуется использовать распределённые обмотки с шагом 5/6 и числом пазов, кратным числу фаз, для генераторов, подключаемых к нагрузке с чувствительной электроникой. Для систем с приоритетом мощности – допускается использование концентрированных схем, но с обязательной фильтрацией выходного напряжения.

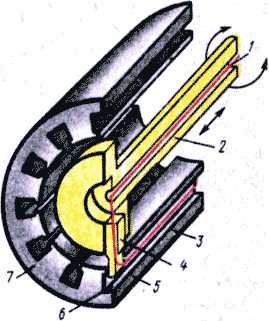

Распределение фазных обмоток для минимизации электромагнитных помех

Для снижения электромагнитных помех в бесщеточном генераторе критично обеспечить симметричное распределение фазных обмоток по окружности статора. Каждая фаза должна занимать строго определённое положение с равными угловыми интервалами – как правило, с шагом 120° электрических. Несоблюдение симметрии приводит к разбалансировке токов и усилению гармонических искажений.

Оптимальное решение – укладка обмоток по распределённой схеме с равномерным чередованием пазов. При количестве пазов, кратном числу фаз, например 36 пазов при трёх фазах, каждая фаза занимает 12 пазов, что позволяет равномерно распределить магнитное поле и исключить перекрёстное намагничивание. Минимальный шаг обмотки (например, 1–2 пазовых интервала) снижает высшие гармоники и уменьшает излучаемый ЭМШ.

Фазное перекрытие (overlapping windings) допустимо, но требует точного расчёта. Перекрытие более 60% по ширине полюса увеличивает плотность потока, но усиливает паразитные токи, особенно при асимметричном расположении пазов. Поэтому оптимальное перекрытие составляет 40–50% с использованием чередующихся полюсов.

Разнесение начала и конца фазных обмоток по диагонали статора уменьшает пульсации ЭДС и минимизирует взаимные наводки между фазами. Это особенно важно при высокочастотной коммутации, где фазовая изоляция играет критическую роль.

Эффективная укладка обмоток достигается с помощью расчёта пространственного распределения магнитной индукции методом конечных элементов (FEM). При моделировании следует учитывать не только геометрию пазов, но и характеристики сердечника – нелинейность, гистерезис и вихревые токи. Точное моделирование позволяет спрогнозировать локальные зоны перегрева и переизлучения ЭМП.

Наконец, фазные обмотки должны подключаться с соблюдением правильной последовательности, обеспечивающей минимальные флуктуации результирующего магнитного поля. Ошибки при подключении приводят к разбалансировке и росту ВЧ-помех на выходе генератора.

Угловое смещение обмоток и его влияние на параметры генератора

Угловое смещение обмоток статора относительно друг друга напрямую влияет на форму ЭДС, уровень гармоник и величину электромагнитного момента бесщеточного генератора. При оптимальном смещении на 120 электрических градусов между фазами достигается синусоидальность выходного напряжения и минимизация высших гармоник.

При увеличении или уменьшении углового сдвига от расчетного значения возникает асимметрия фаз, приводящая к искажениям формы выходного сигнала, росту тепловых потерь и вибрации. Особенно критично это для генераторов, работающих на частотах выше 400 Гц, где фазовый сдвиг влияет на коммутацию и стабильность выходного напряжения.

Рекомендуемое значение углового смещения для трехфазного генератора с равномерным распределением полюсов – ровно 120 электрических градусов между фазами. Допуск на отклонение не должен превышать ±1°, так как при превышении этого значения наблюдается снижение КПД на 3–5% и увеличение THD на 7–12%.

При проектировании важно учитывать тип обмотки (концентрическая или распределённая), так как для концентрических обмоток критичность точного углового расположения выше. Распределённые обмотки позволяют частично компенсировать неидеальное смещение за счёт наложения ЭДС отдельных витков.

В генераторах с числом пазов, не кратным числу полюсов, рекомендуется применять укороченные шаги обмоток с угловым смещением, корректирующим неравномерность магнитного потока. Для таких конструкций расчёт углового сдвига должен производиться индивидуально с учётом гармонического анализа магнитного поля.

Нарушение точности углового смещения в процессе сборки приводит к разбалансировке фазных напряжений, что критично при параллельной работе генераторов. Контроль угла должен производиться с точностью до 0.5° с применением координатных установочных приспособлений и лазерной центровки обмоток на статоре.

Особенности укладки обмоток в многополюсных бесщеточных генераторах

Укладка обмоток в многополюсных бесщеточных генераторах требует высокой точности из-за увеличенного количества магнитных полюсов, что напрямую влияет на форму выходного напряжения и эффективность преобразования энергии. При большом числе пар полюсов шаг укладки уменьшается, и возрастает плотность обмоток на единицу длины окружности статора.

Каждая катушка должна быть точно позиционирована в пазу с минимальным допуском на смещение. Рекомендуется использовать метод чередования пазов – при котором катушки укладываются с равномерным сдвигом относительно соседних, снижая высшие гармоники ЭДС. Для генераторов с числом пазов, не кратным числу полюсов, требуется дробная укладка, что усложняет формирование схемы соединения, но существенно снижает пульсации тока.

Использование концентрированных обмоток допускается только при высокочастотной работе и наличии активного регулирования, поскольку они ухудшают синусоидальность выходного напряжения. В большинстве промышленных приложений применяются распределённые обмотки с числом пазов на фазу, равным или кратным трём, что обеспечивает равномерное распределение магнитного потока.

Для уменьшения электрических потерь важно выбирать провод с термостойкой изоляцией класса не ниже F (155°C), а при высоком токе – сечением не менее 1,5 мм² на 10 А нагрузки. Обмотки фиксируются термостойким клином из композитного материала, исключающим микроперемещения при вибрации.

Оптимальной является двухслойная укладка с перекрытием катушек верхнего слоя, что обеспечивает лучшее охлаждение и снижает взаимные электромагнитные наводки. Обязательно использование межкатушечной изоляции из полиэстеримидных лент, особенно в генераторах с частотой вращения свыше 3000 об/мин.

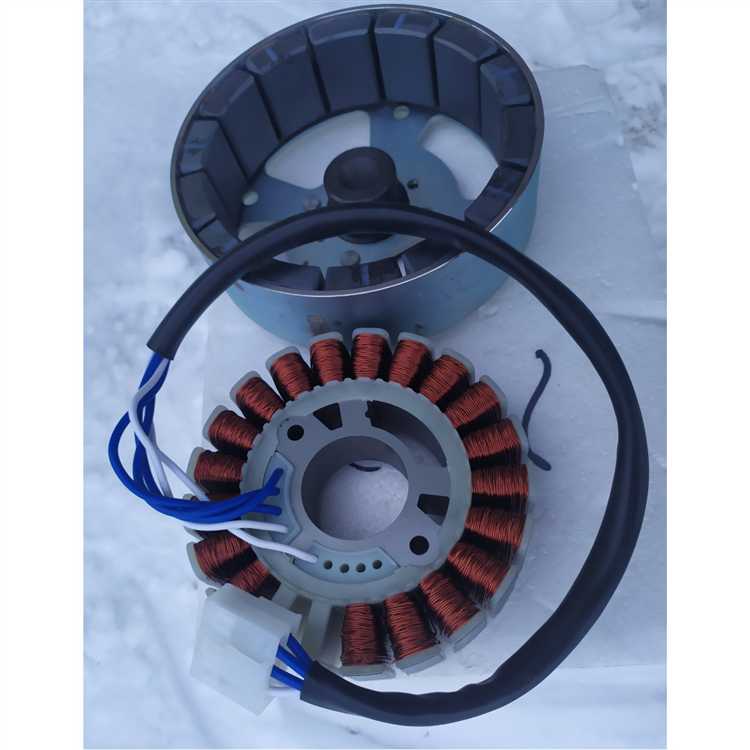

Термоуправление при плотной укладке обмоток на статоре

Плотная укладка обмоток на статоре бесщеточного генератора увеличивает тепловую нагрузку, что требует точного контроля и управления температурой для предотвращения перегрева и продления ресурса. Эффективное термоуправление основывается на следующих ключевых аспектах:

1. Оптимизация теплоотвода:
   • Использование материалов с высокой теплопроводностью для изоляции и подложки обмоток (например, полиэфиримид или эпоксидные композиты с добавками алюминия или кремния).
   • Применение термопроводящих паст и компаундов для заполнения зазоров между обмотками и корпусом.
   • Увеличение площади контакта обмоток с корпусом за счет точной механической подгонки и использования термопроводящих прокладок.
2. Мониторинг температуры:
   • Встраивание термисторов или термопар в непосредственной близости к наиболее нагревающимся зонам обмоток.
   • Использование интегрированных датчиков температуры с цифровым выходом для автоматического регулирования режима работы генератора.
   • Программное обеспечение должно учитывать данные с нескольких точек контроля для выявления локальных перегревов.
3. Система активного охлаждения:
   • Вентиляция с направленным воздушным потоком через каналы в корпусе, обеспечивающая эффективный отвод тепла.
   • Использование жидкостного охлаждения при мощности генераторов свыше 10 кВт, с насосами, регулирующими поток в зависимости от температуры.
   • Контроль скорости вентилятора или насосов на основе данных датчиков температуры для оптимального энергопотребления.
4. Конструктивные решения:
   • Минимизация толщины изоляционного слоя без снижения электрической прочности для улучшения теплового контакта.
   • Размещение обмоток с учетом тепловых зон, чтобы снизить концентрацию тепла в одном участке статора.
   • Использование многослойной намотки с вентиляционными промежутками для улучшения конвекции внутри обмоток.

Точное соблюдение этих рекомендаций обеспечивает стабильную работу бесщеточного генератора при высокой плотности обмоток и предотвращает критический перегрев, что существенно увеличивает надежность и срок службы устройства.

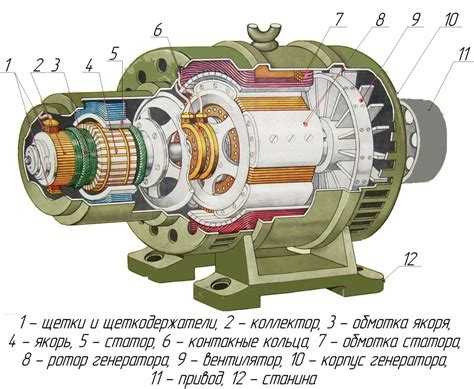

Ошибки при намотке обмоток и их последствия для работы генератора

Неправильная намотка обмоток на статоре бесщеточного генератора приводит к снижению его эффективности и надежности. Основные ошибки и их последствия:

• Нарушение правильной очередности витков: приводит к несогласованности магнитных полей, что вызывает значительное снижение выходного напряжения и повышенный уровень вибраций.
• Неравномерное распределение обмоток по пазам: вызывает дисбаланс магнитного потока, что приводит к пульсациям напряжения и локальному перегреву обмоток, сокращая срок службы изоляции.
• Использование проводов с неправильным сечением: повышает сопротивление обмоток, увеличивает потери энергии и приводит к перегреву, особенно при длительной нагрузке.
• Перекрестное или чрезмерное натяжение проводов: вызывает механические повреждения изоляции и риск короткого замыкания между витками.
• Недостаточное количество витков в катушке: снижает электродвижущую силу генератора, ухудшая стабильность выходного напряжения и снижая общую мощность.
• Неправильное направление намотки: изменяет полярность создаваемого магнитного поля, что может привести к некорректной работе генератора и проблемам с синхронизацией.

Рекомендации по предотвращению ошибок:

1. Тщательно соблюдать проектные схемы намотки, проверять количество витков и направление каждой катушки.
2. Использовать провода строго с заданным сечением и качественной изоляцией, соответствующей рабочим параметрам.
3. Обеспечивать равномерное распределение обмоток по пазам, избегая скоплений и перекрытий.
4. Контролировать натяжение проводов, избегая чрезмерного растяжения и повреждений изоляции.
5. Проводить испытания на отсутствие замыканий и сопротивление каждой обмотки после намотки.
6. Обучать персонал точным методам намотки и внимательному контролю каждого этапа процесса.

Вопрос-ответ:

Как влияет расположение обмоток на статоре бесщеточного генератора на его работу?

Расположение обмоток непосредственно определяет магнитное поле, создаваемое в генераторе, что влияет на силу и стабильность вырабатываемого тока. Правильное размещение способствует равномерному распределению магнитного потока, снижает вибрации и потери энергии, повышая общую производительность и надежность устройства.

Почему важно учитывать фазировку при размещении обмоток на статоре?

Фазировка обмоток определяет, как формируются электрические сигналы в каждой фазе генератора. Если обмотки размещены с неправильной фазировкой, это приведёт к искажению выходного напряжения, повышенным гармоникам и уменьшению КПД. Чёткое соблюдение фазировки помогает обеспечить синхронную работу всех фаз и стабильность работы генератора.

Какие существуют основные схемы расположения обмоток на статоре бесщеточного генератора?

Наиболее распространённые схемы — это последовательное и параллельное расположение обмоток, а также различные варианты звездообразной и треугольной конфигураций. Каждая из них имеет свои преимущества: например, схема звезды обеспечивает более высокое напряжение при меньшем токе, тогда как треугольник — более высокий ток при более низком напряжении. Выбор зависит от требуемых характеристик генератора и условий эксплуатации.

Какие ошибки при размещении обмоток на статоре могут привести к снижению срока службы бесщеточного генератора?

Ошибки, такие как неправильное распределение обмоток, слишком плотное или, наоборот, слабое размещение, могут вызвать перегрев отдельных участков, неравномерное магнитное поле и механические напряжения. Это приводит к ускоренному износу изоляции, повышенному уровню вибраций и в конечном итоге к преждевременному выходу генератора из строя.

Как выбор материала и формы обмоток влияет на их размещение на статоре?

Материал обмоток, обычно медь или алюминий, определяет теплопроводность и электропроводность, что влияет на толщину проводника и количество витков. Форма провода (круглый, секторный или плоский) влияет на плотность укладки и возможность оптимально расположить обмотки в пазах статора. Учитывая эти факторы, можно добиться оптимального баланса между эффективностью охлаждения, снижением потерь и механической прочностью конструкции.

Как влияет расположение обмоток на статоре бесщеточного генератора на его рабочие характеристики?

Расположение обмоток на статоре напрямую влияет на формирование магнитного поля и, соответственно, на параметры генератора, такие как мощность, частота и крутящий момент. Правильное размещение обеспечивает равномерное распределение магнитного потока, снижает пульсации напряжения и уменьшает вибрации. Это также влияет на тепловой режим устройства — равномерно распределённые обмотки помогают более эффективно рассеивать тепло, продлевая срок службы генератора. Неправильное размещение может привести к повышенным потерям и ухудшению эксплуатационных характеристик.
