Ошибки при выборе кабеля для внутренней электропроводки могут привести к перегреву, короткому замыканию и выходу из строя бытовых приборов. Для жилых помещений применяется только медный кабель – он выдерживает большую токовую нагрузку и имеет длительный срок службы. Алюминиевую проводку запрещено использовать в новостройках и при капитальном ремонте согласно ПУЭ 7.1.34.
Основной тип – ВВГнг-LS, предназначенный для скрытой проводки. Он не поддерживает горение и выделяет минимальное количество дыма при пожаре. Для стандартной нагрузки в комнате (освещение, розетки) применяется кабель сечением 3×1.5 мм² и 3×2.5 мм² соответственно. На линию, питающую варочную панель или духовой шкаф, требуется сечение 3×6 мм².
Количество жил определяется типом сети – в большинстве квартир это трехжильный кабель: фаза, ноль, заземление. Оболочка должна быть цельной, без трещин и заломов. Отсутствие маркировки производителя, стандарта (например, ГОСТ 31996-2012) и длины метража – признаки подделки или низкокачественного кабеля.

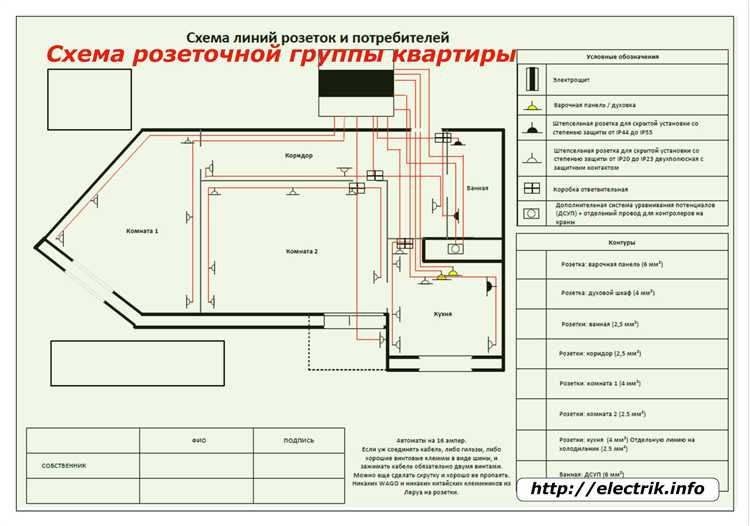

Укладка выполняется строго в гофротрубе при скрытом монтаже. Для каждого помещения и группы нагрузок прокладывается отдельная линия от распределительного щита с обязательной установкой автоматического выключателя соответствующего номинала. На кухню рекомендуется минимум две независимые линии – для розеток и освещения.

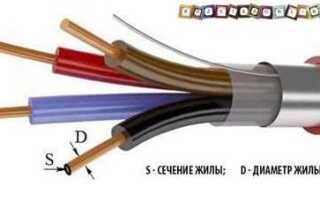

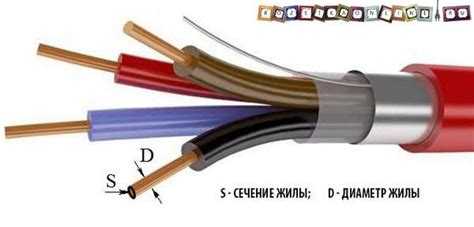

Как определить необходимое сечение кабеля по нагрузке
Сечение кабеля рассчитывается по суммарной мощности подключаемой нагрузки и условиям прокладки. Для точного расчёта нужно знать мощность всех потребителей на линии. Сложите номиналы мощности в ваттах и разделите на коэффициент мощности (обычно 0.95 для бытовой техники), затем разделите результат на напряжение сети – 220 В. Это даст ток в амперах.
Пример: варочная панель 7000 Вт, духовой шкаф 3000 Вт. Суммарно 10 000 Вт. Учитывая коэффициент мощности, получаем 10 000 / 0.95 ≈ 10 526 Вт. Делим на 220 В: 10 526 / 220 ≈ 47.8 А.
Для тока 47.8 А при скрытой проводке требуется медный кабель с сечением не менее 10 мм². Если кабель прокладывается в гофре или трубе, допустимый ток уменьшается – запас сечения обязателен.
Для розеточных групп, рассчитанных на ток до 16 А, используют кабель сечением 2.5 мм². Освещение – 1.5 мм² до 10 А. При подключении мощных приборов – бойлера, кондиционера, электроплиты – нужно рассчитывать ток отдельно для каждой линии и подбирать соответствующее сечение.
Не учитывая пусковые токи, длину линии и метод укладки, легко ошибиться. При длине кабеля свыше 20 м увеличьте сечение на один шаг, чтобы компенсировать падение напряжения.
Важно: кабель должен выдерживать не только ток, но и температуру, развиваемую под нагрузкой. Превышение допустимой нагрузки ведёт к перегреву и возгоранию. Всегда делайте расчёт с запасом.

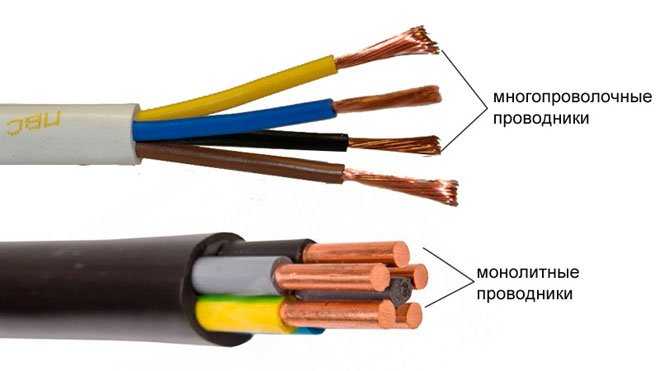

Различия между одножильными и многожильными проводами
При выборе кабеля для электропроводки в квартире важно учитывать конструкцию жил: одножильные и многожильные провода отличаются как по эксплуатационным характеристикам, так и по области применения.
- Одножильный провод содержит одну цельную металлическую жилу. Обычно это медь сечением от 1,5 до 6 мм². Такой провод жесткий, не гнется на малых радиусах, но устойчив к деформации при укладке в штробу или гофру. Подходит для стационарной прокладки в стенах и распределительных коробках.
- Многожильный провод состоит из нескольких тонких проволок, скрученных в одну жилу. Он более гибкий, что облегчает монтаж в труднодоступных местах, например, внутри распределительных щитов и в гибких соединениях. Однако при одинаковом сечении эффективная проводимость может быть ниже из-за воздушных промежутков между проволоками.
- При скрытой проводке в стенах и потолках предпочтение отдают одножильным кабелям типа ВВГнг – они легче монтируются в прямолинейных участках и обеспечивают надежный контакт при зажиме.

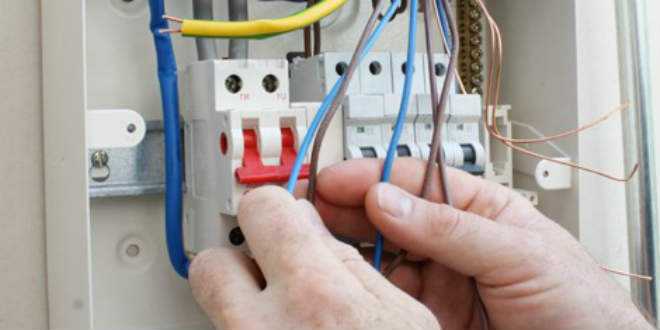

- В распределительных шкафах, где провод подвергается изгибам и возможной вибрации, целесообразно применять многожильные провода типа ПВ3, особенно с наконечниками НШВИ, чтобы избежать разрушения токопроводящих нитей.
- При прокладке в гибких кабель-каналах и в местах с высокой плотностью изгибов, многожильная структура обеспечивает долговечность и защиту от микротрещин при постоянной нагрузке.
Одножильные кабели дешевле, но требуют аккуратного монтажа. Многожильные удобнее в установке, но менее устойчивы к механическому воздействию и требуют опрессовки или пайки при подключении к клеммам. Выбор зависит от условий эксплуатации, способа укладки и требований к долговечности соединения.
Почему важно учитывать материал жилы: медь или алюминий
Сопротивление медного провода составляет около 0,0175 Ом·мм²/м, тогда как у алюминиевого – 0,0285 Ом·мм²/м. Это означает, что при одинаковом сечении алюминий греется сильнее и теряет больше энергии. При использовании алюминия приходится увеличивать сечение, чтобы компенсировать рост сопротивления, что усложняет монтаж и повышает цену кабеля.
Медь выдерживает многократные изгибы без трещин, алюминий со временем хрупнет. Это критично в распределительных коробках и щитах, где часто производится повторное подключение. Контакт алюминия со стальными и медными элементами ускоряет коррозию, особенно при повышенной влажности, что приводит к потере проводимости и перегреву соединений.
Алюминиевые жилы склонны к ползучести: под воздействием тока и температуры они постепенно ослабляют контакт в зажимах, что повышает риск искрения. У медных проводов этот эффект выражен значительно слабее, что обеспечивает стабильность соединений на протяжении десятилетий.
Для розеточных и осветительных групп в квартире рекомендуется использовать медные кабели сечением 1,5 мм² (освещение) и 2,5 мм² (розетки). Алюминий допустим только при наличии специальной арматуры, соответствующих клемм и обязательного пересчёта сечения. В жилых помещениях его применение нежелательно из-за повышенных требований к безопасности и сложности обслуживания.
Выбор типа изоляции для кабелей в разных помещениях
Изоляция кабеля должна соответствовать условиям конкретного помещения. Неправильный выбор приводит к ускоренному старению, риску короткого замыкания или пожара.
- Гостиная, спальня, детская: кабели с ПВХ-изоляцией (например, ВВГнг-LS) обеспечивают достаточную защиту при нормальной влажности и температуре. Плоский кабель упрощает монтаж в штробах.
- Кухня: повышенная влажность и вероятность термической нагрузки требуют использования негорючей изоляции. Рекомендуется ВВГнг-LS или НЮМ. Избегать прокладки рядом с источниками тепла без экрана.
- Ванная комната и санузел: условия высокой влажности требуют использования кабелей с повышенной стойкостью к воде. Оптимальны NYM или ВВГнг-LS в герметичной гофре. Прокладка выполняется только через УЗО.
- Коридор, прихожая: стандартная ПВХ-изоляция допустима. Однако при скрытой проводке предпочтительны кабели с пониженным дымо- и газовыделением (нг-LS).
- Лоджия и балкон (остеклённые): при наличии утепления допустимы ВВГнг-LS, но необходимо учитывать возможные перепады температур. Без утепления – только морозостойкие кабели, например, ПВС в гофре.
- Подсобные помещения и гардеробные: возможна прокладка ВВГнг-LS, если исключено воздействие влаги. Минимальное расстояние от источников тепла – 10 см.
Во всех случаях запрещено использовать кабели с треснувшей или мягкой изоляцией, особенно после хранения при низких температурах. Применение термостойкой изоляции (например, резина, силикон) оправдано только при прокладке рядом с отопительным оборудованием.
Какие кабели использовать для скрытой и открытой проводки
Для скрытой проводки в стенах и потолках применяются кабели с двойной или тройной изоляцией, способной выдерживать механическое воздействие и влажность. Оптимальный выбор – кабель ВВГнг-LS. Он не поддерживает горение, выделяет минимальное количество дыма при перегреве и имеет плотную ПВХ-изоляцию. Используется в штробах, бетонных и кирпичных стенах, скрывается в трубах или гофре. Сечение жил выбирается в зависимости от нагрузки: для розеток – 2,5 мм², освещения – 1,5 мм², варочных панелей – не менее 4 мм².
Для открытой проводки внутри помещений применяют кабель NYM. Он имеет резиновый внутренний слой между жилами и оболочкой, что делает его устойчивым к колебаниям температуры и влаге. Оболочка кабеля не трескается при сгибах, что важно при прокладке в кабель-каналах. Его используют в технических и вспомогательных помещениях, на потолке, в наружных коробах. При монтаже на горючих основаниях обязательно использование негорючего основания – например, металлорукава или ПВХ-канала с самозатухающими свойствами.
Кабель ПУНП использовать не рекомендуется из-за недостаточной прочности изоляции и склонности к перегреву. Также стоит избегать алюминиевых проводов: они быстро окисляются, хуже контактируют и теряют механическую прочность со временем.
Нормы безопасности и маркировка кабелей для квартиры
При выборе кабеля для квартирной электропроводки важно ориентироваться на требования ГОСТ и ПУЭ (Правила устройства электроустановок). Кабель должен иметь минимальный класс пожарной безопасности – не ниже КМ (класс монтажа), а материалы оболочки обязаны быть самозатухающими. Для жилых помещений предпочтительны кабели с изоляцией из сшитого полиэтилена или ПВХ, устойчивой к температуре от –40°C до +70°C.
Маркировка кабеля отражает его конструктивные и электротехнические характеристики. Например, маркировка ВВГ указывает на медные жилы с изоляцией из ПВХ и негорючую оболочку. Число жил обозначается цифрами после букв: «3» – три жилы (фаза, ноль, земля), что соответствует базовой проводке в квартире. Толщина жилы должна быть выбрана в зависимости от нагрузки: для розеток обычно 2,5 мм², для освещения 1,5 мм².
Кабели без внешней оболочки (например, ПУНП) запрещены для стационарной проводки в жилых помещениях. Важно, чтобы на каждом кабеле были четко видны дата выпуска, нормативный документ и обозначение производителя – это гарантирует соответствие нормам.
Рекомендуется использовать кабели с двойной изоляцией и защитой от механических повреждений, особенно в местах прохода через стены и перекрытия. Соблюдение правил монтажа, включая правильное сечение и заземление, снижает риск перегрева и коротких замыканий.
Где покупать кабель: как распознать подделку и выбрать проверенного производителя
При выборе кабеля для электропроводки покупка у официальных дистрибьюторов и в специализированных магазинах снижает риск приобрести контрафакт. Проверенные производители, такие как ПУХТО, ПВС, ВВГнг, имеют собственные заводские маркировки и сертификаты соответствия. Отсутствие документации – первый признак подделки.
Обращайте внимание на целостность упаковки: у оригинального кабеля маркировка нанесена четко, без размытостей, с соблюдением стандарта ГОСТ Р 53768-2010 или ТУ производителя. Цвет изоляции и материал оболочки должны соответствовать технической документации производителя.
Подделку выдают несоответствия в весе – у оригинального кабеля масса метра совпадает с паспортными данными. Используйте точные весы для проверки при покупке крупной партии. Также проверяйте сечение жил: у фальсификата медь часто заменяют алюминием, что отражается на механической гибкости и цвете провода.
Важен адрес производства: сертифицированные кабели всегда имеют на этикетке точный адрес завода и дату выпуска. При сомнениях – запросите у продавца сертификаты соответствия и протоколы испытаний. Они должны быть заверены аккредитованной лабораторией.
Не приобретайте кабель на рынках и у неизвестных посредников без документов. Онлайн-покупки рекомендуются только на официальных сайтах производителей или крупных торговых площадках с проверенной репутацией и отзывами, где есть возможность возврата и контроля качества.
Покупка кабеля у надежного поставщика гарантирует безопасность монтажа и долговечность электропроводки.
Вопрос-ответ:
Какой тип кабеля лучше выбрать для электропроводки в квартире с учетом безопасности?
Для квартиры обычно рекомендуют использовать медный кабель с двойной изоляцией, так как медь обладает высокой проводимостью и стойкостью к механическим повреждениям. Важно, чтобы кабель имел сечение, соответствующее нагрузке, и подходил для условий эксплуатации — например, ПВС или ВВГнг с негорючей оболочкой. Такие материалы снижают риск короткого замыкания и пожара.
Какие параметры нужно учитывать при выборе сечения кабеля для разных помещений квартиры?
Сечение проводника подбирается в зависимости от мощности подключаемых устройств и длины линии. Для освещения обычно достаточно кабеля с сечением 1.5 мм², для розеток — 2.5 мм² и более. Если планируется подключение мощной техники, например, электроплиты, лучше выбрать сечение 4 мм² или выше. Также важно учитывать, что при увеличении длины линии возрастает сопротивление, поэтому иногда требуется увеличивать сечение, чтобы избежать перегрева.
Можно ли использовать алюминиевый кабель для проводки в жилом помещении?
Алюминиевые кабели применяются реже, так как у них ниже проводимость по сравнению с медью, а также выше склонность к окислению и механическим повреждениям. В жилых квартирах предпочтительнее медные провода, поскольку они обеспечивают более надежное и безопасное соединение. Если всё же используется алюминий, нужно тщательно контролировать качество соединений и использовать специальные зажимы, чтобы избежать плохого контакта и перегрева.
Как влияет изоляция кабеля на выбор для прокладки внутри стен и на открытом воздухе?
Изоляция определяет условия эксплуатации и долговечность проводки. Для монтажа внутри стен обычно применяют кабели с ПВХ-изоляцией, которая защищает от влаги и механических воздействий. Для открытых участков и помещений с повышенной влажностью стоит выбирать кабели с дополнительной защитой — например, с резиновой или специальной негорючей оболочкой. Это помогает избежать повреждений и продлевает срок службы электропроводки.
