При проектировании двухскатной крыши в Renga важно сразу определить точные геометрические параметры: угол наклона скатов, длину свесов, высоту конька и расположение несущих конструкций. Эти данные определяются на стадии архитектурной модели и влияют на дальнейшую работу с конструктивной частью.
Для начала необходимо создать этаж перекрытия, на котором будет опираться крыша. В панели «Архитектура» выбирается инструмент «Крыша», далее – режим «По контуру». Контур задаётся вручную, с учётом симметрии скатов и положения конька по оси здания. Если требуется ломаная форма скатов, применяется инструмент редактирования линий ската.
После построения контура крыши нужно отрегулировать параметры каждого ската: угол наклона, высоту, направление. Для этого активируется редактирование скатов и в свойствах каждого сегмента указывается конкретное значение угла, например 30° или 45°. Высота автоматически пересчитывается в зависимости от положения опорной плоскости и заданных параметров.
Следующим этапом идет корректировка узлов сопряжения – особенно в местах примыкания крыши к стенам и фронтонам. Важно обеспечить плотное прилегание и отсутствие пересечений конструктивных элементов. Здесь пригодится функция «Привязка к стенам», позволяющая быстро адаптировать крышу под текущую геометрию объекта.
Настройка уровня и плоскости кровли перед моделированием
Перед созданием двухскатной крыши в Renga необходимо задать точный уровень кровли. Откройте диспетчер уровней и создайте новый уровень с высотой, соответствующей верхней грани несущих стен. Убедитесь, что уровень имеет корректное наименование, например, «Кровля», и включён для отображения в нужных разрезах и планах.
Перейдите в 3D-вид или вид плана, активируйте созданный уровень и убедитесь в его положении относительно других уровней проекта. Расположение уровня влияет на высотное положение элементов крыши и корректность сопряжения со стенами и перекрытиями.
Создайте плоскость кровли с использованием инструмента «Плоскость» в разделе «Крыша». Установите рабочую плоскость на уровень «Кровля», затем задайте угол наклона скатов. Для двухскатной конструкции укажите направление скатов через грани плоскости, используя угол, например, 30°, с расчётом на равномерное распределение между скатами.
Проверьте ориентацию нормали плоскости: она должна быть направлена наружу от помещения. Это важно для корректного построения кровельных элементов и соединения с фронтонами. При необходимости скорректируйте плоскость с помощью функции изменения направления наклона или отразите её зеркально по выбранной оси.
После задания плоскости сохраните конфигурацию и зафиксируйте её для дальнейшего построения кровельных элементов. Не переходите к моделированию крыши, пока уровень и плоскость не выровнены и не проверены на соответствие проектной высоте.
Построение основных стропильных линий с учетом уклона
Перед началом построения активируйте инструмент «Линия» в Ренге и убедитесь, что включён режим привязки к объектам. Установите уклон крыши в параметрах проекта, например, 35°. Уклон влияет на угол наклона стропильных ног, поэтому его настройка обязательна перед построением.
Начните с определения линии конька. Постройте её строго по центру здания, ориентируясь на осевую разметку. Длина линии должна соответствовать длине здания по продольной оси. Для точного размещения используйте координаты и привязку к центральной оси стен.
От линии конька постройте стропильные линии под заданным уклоном. Используйте команду «Сместить по углу», задав угол, равный уклону крыши. Например, при уклоне 35° используйте значение 35° для левой и -35° для правой стропильной линии относительно горизонтали.
Для корректного сопряжения со стенами, доведите каждую стропильную линию до пересечения с внешним краем несущей стены. Контролируйте длину и высоту каждой линии с помощью координатной панели – это обеспечит точную геометрию стропильной системы.
После построения всех линий проверьте симметрию относительно конька. При необходимости используйте команду зеркального отражения для дублирования одной стороны на другую. Это ускорит работу и исключит ошибки в углах наклона и длине стропил.
Формирование каркаса крыши с помощью команды «Кровля»
Для начала формирования каркаса в Ренге выберите перекрытие или несущие стены, на которые будет опираться крыша. После этого активируйте команду «Кровля» на вкладке «Архитектура».
В открывшемся окне задайте тип крыши – «Двухскатная» и укажите следующие параметры:
- Угол наклона скатов – в пределах 25–35° для жилых зданий;
- Вынос карнизов – от 500 до 600 мм для защиты фасада от осадков;
- Толщина конструкции – 150–200 мм (учитывается толщина стропил и обрешётки);
- Привязка к уровню – укажите отметку верхнего перекрытия для точной посадки крыши.
После задания параметров выберите линию обреза – наружный контур здания. При замыкании контура Ренга автоматически создаёт плоскости скатов. Если проект требует асимметрии, установите индивидуальные параметры наклона для каждой стороны.

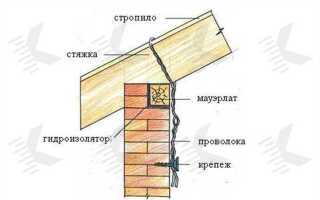

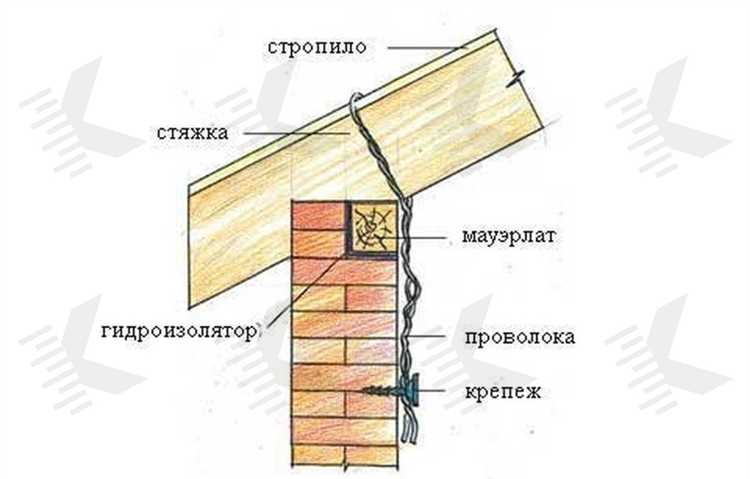

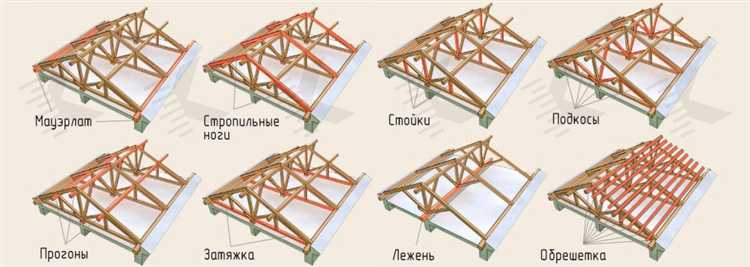

Чтобы визуализировать каркас, активируйте отображение конструктивных элементов в окне свойств объекта. Ренга отобразит стропильную систему, мауэрлат и коньковый прогон. При необходимости отредактируйте шаг стропил вручную, задав его в миллиметрах (оптимально 600 мм для жилых зданий).
Если требуется сместить конёк, используйте инструмент «Редактировать вершины» и переместите контрольную точку ската. Это позволяет точно настроить конфигурацию при нестандартной геометрии здания.
Завершите создание каркаса проверкой узлов сопряжения. При наложении элементов или конфликте с другими объектами программа подсветит зону ошибки. Для устранения – скорректируйте точки привязки или уменьшите толщину конструктивных слоёв.
Настройка толщины, материала и конструктивных слоев кровли
В Renga толщина и состав кровельного пирога настраиваются через параметры типа кровли. Откройте свойства элемента и перейдите в раздел «Конструкция». Здесь задаются слои по порядку: от внутреннего к наружному.
Для утеплённой кровли начните с несущего слоя – например, доски толщиной 50 мм или ЛВЛ-брус. Следующий слой – пароизоляция, задаётся как материал без толщины, но с соответствующим назначением. Далее – утеплитель, например, минеральная вата толщиной от 150 до 200 мм в зависимости от региона строительства и требований по теплосопротивлению.
Поверх утеплителя указывается ветрозащита (мембрана, 1–2 мм), затем контробрешётка (обычно доска 25×50 мм) и обрешётка (30×100 мм). Завершается пирог финишным покрытием: металлочерепица, профнастил, гибкая черепица и др. Толщина слоя зависит от типа – металлочерепица, как правило, 0.45–0.5 мм.
Материалы выбираются из библиотеки Renga. При необходимости создайте пользовательские, задав точные физико-механические характеристики и визуальное отображение. Обратите внимание на назначение каждого слоя – это влияет на корректность спецификаций и расчётов.
Для холодной крыши исключите утеплитель и пароизоляцию, оставив только несущий, ветрозащитный и финишный слои. Это существенно упростит конструкцию и уменьшит итоговую толщину.
Создание фронтонов и уточнение коньковой линии
Для построения фронтонов в Ренге выберите команду «Создать стену» и задайте вертикальные плоскости по торцам крыши. Высота фронтона должна соответствовать точке пересечения скатов, поэтому используйте инструмент «Привязка к элементам» и укажите коньковую линию в качестве верхней границы. Убедитесь, что плоскость фронтона совпадает с внешней гранью стены здания, иначе могут возникнуть геометрические конфликты при генерации кровельного покрытия.
После формирования фронтонов активируйте инструмент «Редактировать профиль» для точного выравнивания фронтона по скатам крыши. Удалите лишние сегменты и совместите вершину профиля с коньком вручную либо с использованием координатного ввода. При необходимости включите отображение вспомогательных плоскостей для проверки симметрии относительно центральной оси здания.
Для уточнения положения коньковой линии выберите один из скатов и отредактируйте его угол наклона, наблюдая за автоматическим смещением конька. Используйте инструмент «Размер по высоте» для контроля точного уровня коньковой точки. При асимметричной конфигурации крыш задайте разную высоту опорных стен, чтобы добиться нужного смещения линии конька в плане.
Проверьте пересечения всех кровельных плоскостей через 3D-режим. Если выявлены щели или наложения, скорректируйте координаты узлов вручную в редакторе кровли. Используйте режим привязки к вершинам и гранцам, чтобы обеспечить чистое соединение скатов в вершине конька без зазоров.
Экспорт чертежей и спецификаций после завершения модели
- Подготовка листов и видов:
- Убедитесь, что все необходимые виды (планы, разрезы, фасады) добавлены на листы.
- Проверьте масштабы и размеры, соответствующие требованиям строительных норм и стандартов.
- Отключите временные или вспомогательные элементы, которые не должны попадать в итоговые документы.
- Экспорт чертежей:
- Выберите команду «Экспорт» → «CAD Форматы» → «DWG» или «DXF» для передачи чертежей в САПР или производственные программы.
- Настройте слои, чтобы в экспортируемом файле корректно отображались элементы крыши (стены, стропила, обрешетка).
- Используйте параметры экспорта для автоматического сохранения всех листов или конкретных видов с нужным разрешением.
- Экспорт спецификаций:
- Откройте созданные спецификации (в том числе ведомости материалов и элементов кровли).
- Для экспорта используйте функцию «Экспорт» → «Excel» или «CSV» для последующей обработки в табличных редакторах.
- Проверьте корректность данных: количество, наименования и единицы измерения.
- Автоматизация процессов:
- Настройте шаблоны экспорта для повторного использования в проектах с похожей конструкцией крыши.
- Используйте встроенные фильтры, чтобы исключить из спецификаций временные или неучтённые элементы.
- Проверка и контроль:
- После экспорта откройте файлы в целевых программах для подтверждения корректности отображения и полноты данных.
- При необходимости корректируйте модель и повторно экспортируйте документы.
Следуя этим рекомендациям, вы получите точные и готовые к использованию чертежи и спецификации, минимизируя ошибки и обеспечивая высокое качество проектной документации.
Вопрос-ответ:
Как правильно рассчитать угол наклона двухскатной крыши?
Угол наклона двухскатной крыши зависит от климатических условий и назначения здания. Обычно угол выбирают в пределах 20–45 градусов. Для расчёта необходимо определить высоту конька и ширину пролёта между стенами, затем использовать тригонометрические формулы: угол равен арктангенсу отношения высоты конька к половине ширины пролёта. Такой подход обеспечивает оптимальный сток воды и устойчивость конструкции к ветровым нагрузкам.
Какие материалы лучше использовать для обрешётки и покрытия крыши при самостоятельном строительстве?
Для обрешётки обычно выбирают древесину хвойных пород с влажностью не выше 18%, так как она достаточно прочная и доступная. Для покрытия подходят разные варианты: традиционная черепица, металлочерепица, профнастил или мягкая кровля. Каждый материал имеет свои преимущества по долговечности, весу и стоимости. Важно учитывать совместимость с конструкцией и климат, а также способы монтажа, чтобы обеспечить надежность и защиту от влаги.

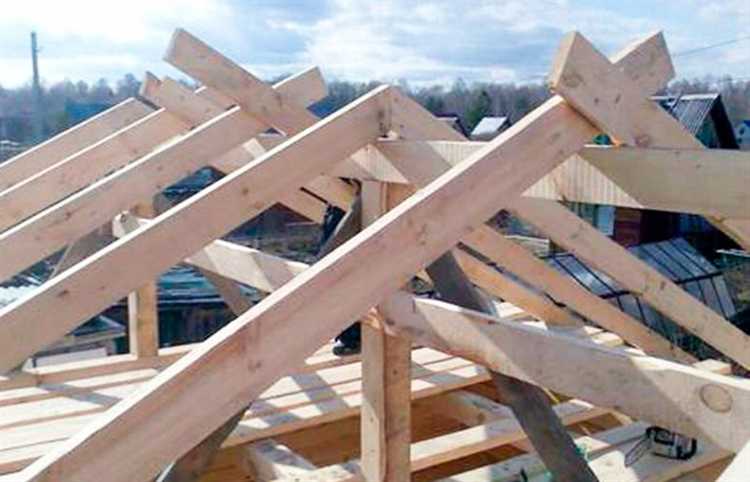

Как правильно сделать стропильную систему для двухскатной крыши, чтобы она была прочной и долговечной?
Стропильная система включает в себя главные несущие балки (стропила), которые устанавливаются с определённым шагом, зависящим от нагрузки и типа покрытия. Крепление стропил нужно выполнять с помощью металлических крепежей и деревянных накладок для повышения жёсткости. Следует предусмотреть вентиляционные зазоры и защиту от влаги, используя паро- и гидроизоляционные материалы. Установка должна строго соответствовать чертежам и нормам строительства, чтобы обеспечить долговечность всей кровельной конструкции.
Какие этапы включает процесс возведения двухскатной крыши в Ренге и какие инструменты понадобятся?
Работа состоит из нескольких шагов: подготовка материалов и инструментов, монтаж мауэрлата (основной балки на стенах), установка стропил, монтаж обрешётки, укладка гидроизоляции и кровельного материала. В процессе понадобятся такие инструменты, как пила, молоток, уровень, отвес, дрель и шуруповёрт. Также потребуются крепежные элементы и защитные средства. Важно выполнять каждый этап последовательно и внимательно проверять правильность монтажа для обеспечения надёжности конструкции.
