В повседневной жизни термины «адаптер» и «блок питания» часто воспринимаются как синонимы, хотя они обозначают разные устройства. Непонимание различий может привести к неправильному выбору комплектующих, перегреву электроники и выходу из строя оборудования.
Блок питания – это устройство, преобразующее сетевое напряжение (обычно 220 В переменного тока) в более низкое и безопасное постоянное напряжение, необходимое для работы электроники. Например, системный блок компьютера использует блок питания для подачи 12 В, 5 В и 3.3 В на различные компоненты. Основная задача блока питания – обеспечить стабильное и безопасное электропитание в нужном диапазоне мощности (ватт), с учетом пиковых нагрузок.
Адаптер, в техническом смысле, представляет собой разновидность блока питания, предназначенную для портативных устройств. Он чаще всего поставляется отдельно или в комплекте с ноутбуками, мониторами, маршрутизаторами. Основная особенность – адаптер ориентирован на внешнее питание и рассчитан на конкретное напряжение и ток. Например, адаптер для ноутбука может выдавать 19 В и 3.42 А. Использование неподходящего адаптера приводит к снижению срока службы аккумулятора или отказу устройства.
Ключевое различие между адаптером и блоком питания – в назначении и реализации. Блок питания чаще интегрируется в устройство (как в стационарных ПК), а адаптер – внешнее переносное решение с фиксированными параметрами. При выборе необходимо учитывать не только разъём, но и точные значения напряжения (V) и тока (A), допуски которых строго ограничены производителем.
Чем адаптер отличается от блока питания по назначению
Блок питания выполняет исключительно функцию преобразования входного напряжения в параметры, необходимые для работы конечного устройства. Он стабилизирует ток, обеспечивает защиту от перегрузок, поддерживает заданный уровень выходного напряжения и силы тока. Пример: зарядное устройство для ноутбука, обеспечивающее 19.5 В и 3.33 А.
Ключевое различие в назначении: адаптер решает задачи совместимости между разными системами или стандартами подключения, а блок питания – обеспечивает устройство стабильной и безопасной энергией, соответствующей техническим требованиям.

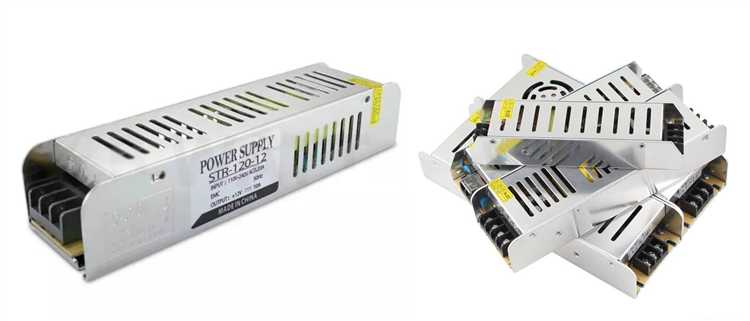

Как определить, что перед вами – адаптер или блок питания
Первое, на что стоит обратить внимание – надписи на корпусе устройства. Если указано «AC-DC Adapter», это адаптер. Надпись «Power Supply» или «Блок питания» чаще встречается на полноразмерных источниках питания, предназначенных для внутренней установки в устройства или корпуса с вентиляцией.
Адаптер обычно имеет компактный пластиковый корпус, вилку для подключения в розетку и выходной кабель с разъёмом. Он всегда работает с переменным входом (AC) и преобразует его в постоянное напряжение (DC). Напряжение и ток на выходе указываются прямо на корпусе – например, 12V 2A.
Блок питания может быть встроенным (например, в компьютерных системах) или внешним – в металлическом или перфорированном корпусе с клеммами для подключения проводов. Часто он не имеет штекера для розетки, а требует подключения через клеммы или специальный разъём. У таких устройств обычно есть регулировка напряжения, предохранители и элементы защиты от перегрузок.
Также стоит проверить наличие вентиляционных отверстий. У адаптеров их минимум или вовсе нет, так как они рассчитаны на малую мощность. У блоков питания вентиляция обязательна, особенно при мощности выше 50 Вт.
Если устройство предназначено для подключения напрямую в розетку и не превышает 60 Вт – это, скорее всего, адаптер. При наличии открытых клемм, системы охлаждения и возможности установки в стойку – это блок питания.
Какие устройства требуют именно адаптер, а не блок питания
Адаптер необходим в случаях, когда требуется преобразование не только напряжения, но и других параметров электропитания – например, типа сигнала, формы разъёма или стандартов передачи энергии. Ниже перечислены устройства, для которых применение адаптера критично:
- Периферия для ноутбуков: внешние жёсткие диски, USB-концентраторы с активным питанием, док-станции. Эти устройства требуют адаптер с выходным напряжением 5–12 В и током до 3 А, соответствующий требованиям USB Power Delivery или других стандартов.
- Сетевое оборудование: маршрутизаторы, коммутаторы, точки доступа. Многие модели используют нестандартные параметры питания – 9 В, 12 В или 18 В, часто с разъёмами, несовместимыми с универсальными блоками питания.
- Медицинская техника домашнего применения: тонометры, небулайзеры, ЭКГ-мониторы. Требуется стабильное и безопасное питание, чаще всего 6–9 В с точным ограничением тока – адаптер подбирается под конкретную модель.
- Аналоговая аудиотехника: предусилители, микшерные пульты, гитарные процессоры. Эти устройства могут требовать нестандартного напряжения (например, 9 В AC или 18 В DC), что исключает использование универсальных блоков питания.
- Системы видеонаблюдения: IP-камеры и видеорегистраторы. Важно обеспечить не только подходящее напряжение (обычно 12 В), но и совместимость разъёма, а также защиту от перенапряжений и короткого замыкания.
Использование адаптера позволяет учесть не только электрические характеристики, но и особенности форм-фактора, полярности и защиты, что критично для корректной работы оборудования.

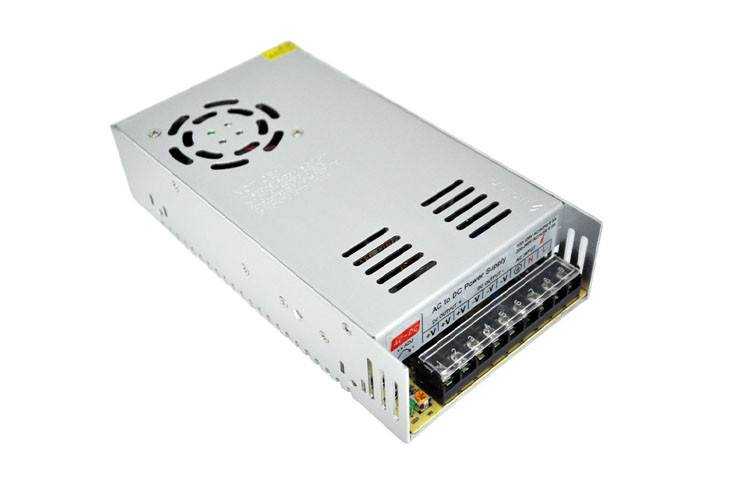

Почему адаптеры часто используются с ноутбуками и роутерами
Ноутбуки требуют стабильного питания с точными параметрами, чтобы обеспечить работу процессора, памяти и аккумулятора без перегрева или помех. Большинство моделей используют адаптеры мощностью от 45 до 90 Вт, при этом выходное напряжение часто составляет 19 В постоянного тока. Такой адаптер обеспечивает как работу устройства, так и одновременную зарядку аккумулятора с защитой от скачков напряжения.
Роутеры же рассчитаны на круглосуточную работу и требуют питания 9–12 В при низком токе (обычно до 2 А). Адаптер позволяет обеспечить стабильность этого напряжения, независимо от колебаний в сети. Без адаптера использование роутера было бы невозможно, так как подача напрямую 220 В привела бы к его выходу из строя.
Дополнительное преимущество адаптеров – возможность быстро заменить вышедший из строя блок без вмешательства в само устройство. Универсальные модели позволяют питать несколько совместимых устройств, что удобно для сервисного обслуживания и логистики. Современные адаптеры включают в себя системы защиты от перегрева, короткого замыкания и перегрузки, что критично для стабильной работы сетевых устройств и компьютеров.

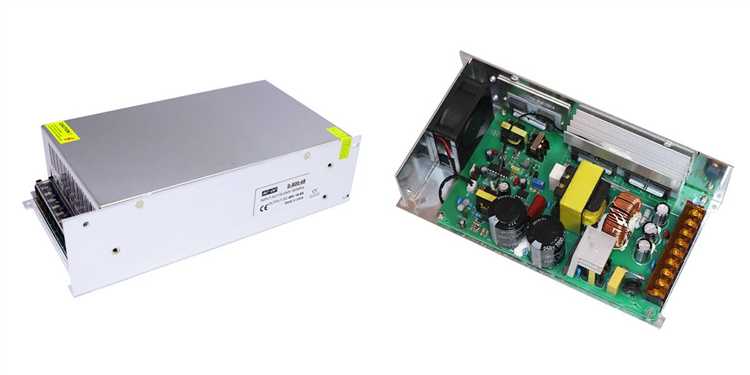

Роль преобразования напряжения в работе адаптера и блока питания
Основная функция как адаптера, так и блока питания – преобразование напряжения из одного уровня в другой. Однако подходы и возможности этих устройств различаются. Адаптер, чаще всего внешний, преобразует переменное сетевое напряжение 220 В в постоянное напряжение, необходимое для питания конкретного устройства – например, 19 В для ноутбуков или 5 В для зарядки мобильных устройств. При этом важна точность и стабильность выходного напряжения: даже отклонение в пределах ±5% может привести к перегреву компонентов или нестабильной работе.
Блок питания – более сложное устройство, часто встроенное внутрь оборудования. Он не только понижает напряжение, но и распределяет его по нескольким каналам: например, в ПК подаются линии +12 В, +5 В и +3.3 В. Каждый канал рассчитан на конкретную нагрузку, и его перегрузка может вызвать сбои или выход из строя.
Особое значение имеет импульсное преобразование, используемое в большинстве современных блоков питания. Оно позволяет добиться высокого КПД (до 90%) и компактных размеров. Однако такие схемы чувствительны к качеству компонентов и фильтрации помех. Для адаптеров, особенно в бюджетном сегменте, характерны линейные преобразователи, которые проще и дешевле, но теряют до 40% энергии в виде тепла.
При выборе устройства необходимо учитывать допустимый диапазон входного напряжения. Качественные блоки питания работают при входных 100–240 В и сохраняют стабильный выход. Адаптеры, не рассчитанные на широкий диапазон, могут выйти из строя при скачках сети.
Рекомендуется проверять параметры на маркировке устройства: выходное напряжение (Output), ток (A), мощность (W), и соответствие напряжению устройства-потребителя. Несовпадение даже одного из этих параметров приводит к снижению ресурса или повреждению оборудования.

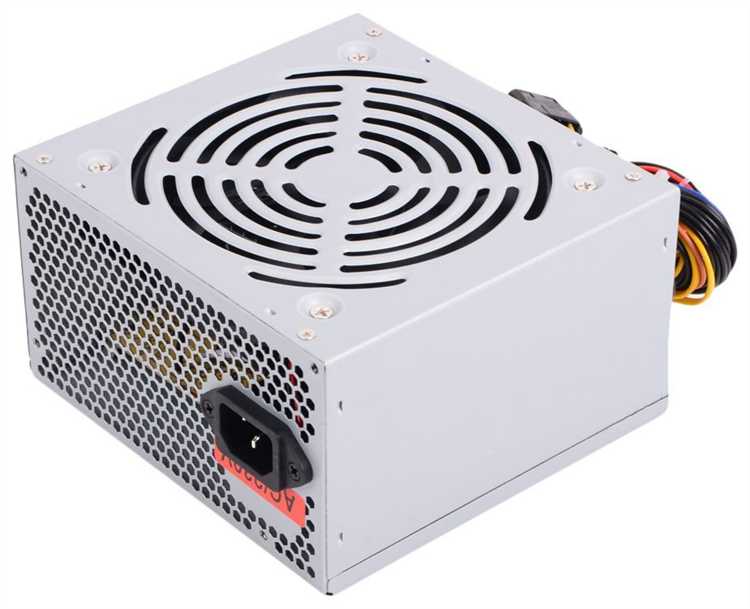

Как влияет тип подключения на выбор между адаптером и блоком питания
Выбор между адаптером и блоком питания напрямую зависит от характеристик подключения устройства. Неправильный выбор приводит к перегреву, нестабильной работе или выходу оборудования из строя.
- DC или AC: Если устройство требует постоянного тока (DC), необходим адаптер с соответствующим выходом. Большинство портативной электроники, включая роутеры, камеры и зарядные станции, работает от DC. В случае переменного тока (AC) требуется полноценный блок питания, особенно для промышленного оборудования, мощных вентиляторов, насосов и станков.
- Разъём подключения: Адаптеры часто имеют стандартные штекеры (5.5×2.1 мм, 5.5×2.5 мм и др.). Если оборудование требует нестандартный или зафиксированный кабель, предпочтение стоит отдать блоку питания с заводской пайкой или съёмным кабелем, подобранным под конкретную нагрузку.
- Напряжение и сила тока: Если устройство чувствительно к колебаниям напряжения, критично выбрать адаптер с точной стабилизацией. Блоки питания с широким диапазоном выходного напряжения (например, 12–24 В) целесообразны для оборудования с переменной нагрузкой, например, светодиодных лент или серверных компонентов.
- Мобильность подключения: Для переносных устройств (весы, терминалы, камеры видеонаблюдения) удобнее адаптер, поскольку он компактен и легко заменяем. Блок питания оправдан для стационарных подключений с высокими требованиями к надёжности.
- Наличие дополнительных интерфейсов: Если подключение требует дополнительных линий – заземления, питания через USB или комбо-интерфейсы (например, PoE), следует выбирать специализированный блок питания. Стандартный адаптер таких функций не обеспечит.
Тип подключения диктует как форму, так и функциональность источника питания. Перед выбором важно изучить техническую документацию устройства и уточнить требования к току, разъёму и уровню защиты.

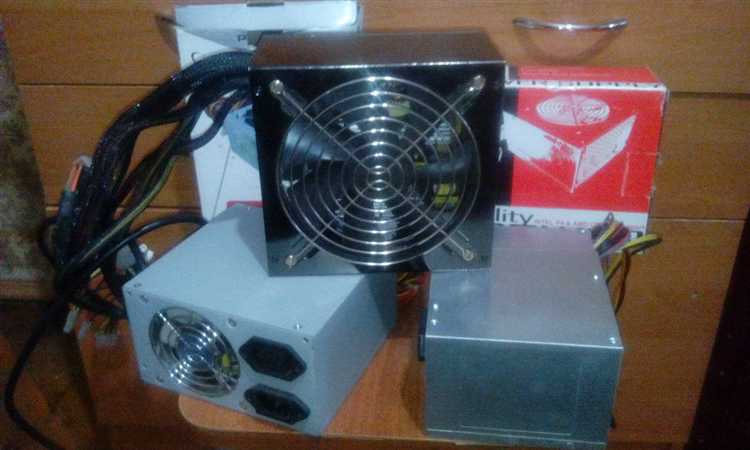

На что обращать внимание при замене адаптера или блока питания
Напряжение (V): Совпадение номинального выходного напряжения обязательно. Даже отклонение на 1–2 В может повредить устройство или привести к его нестабильной работе. Убедитесь, что значение на новом адаптере строго соответствует оригиналу, например, 12V означает только 12V, а не 9V или 15V.
Сила тока (A): Новый адаптер может иметь больший ток, но не меньший. Если оригинал рассчитан на 3A, допустим адаптер с 4A или 5A, но не 2A. Недостаточная сила тока вызывает перегрев и выход из строя как адаптера, так и устройства.
Полярность разъёма: Неверная полярность – одна из самых частых причин повреждения оборудования. На корпусе адаптера указывается схема подключения «+» и «–» относительно центрального и внешнего контактов. Совпадение обязательно. Использование адаптера с обратной полярностью приведёт к немедленной поломке устройства.
Тип и диаметр штекера: Даже при совпадении электрических параметров адаптер может не подойти физически. Уточняйте размер и форму разъема, например, 5.5×2.1 мм и 5.5×2.5 мм визуально похожи, но несовместимы.
Качество и сертификация: Избегайте адаптеров без маркировки, CE, FCC или других стандартов безопасности. Недорогие модели с отсутствующей схемой защиты от перенапряжения и перегрева представляют угрозу для устройства и пользователя.
Тип блока питания: Линейные адаптеры сильно греются и имеют низкую КПД. Современные импульсные блоки легче, эффективнее и устойчивее к перепадам напряжения. При замене лучше выбирать импульсный вариант, если это совместимо с устройством.

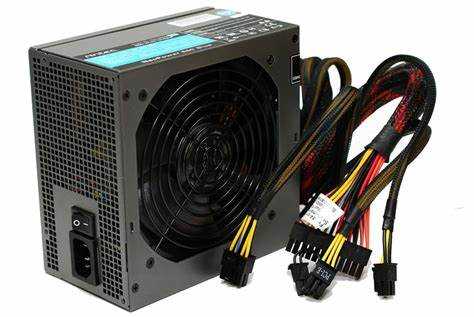

Чем чревато использование несовместимых адаптеров и блоков питания
Несовпадение выходного напряжения может привести к перегреву компонентов устройства. Например, если подключить блок питания с напряжением 19 В вместо требуемых 12 В, возрастает риск пробоя микросхем питания и выхода из строя процессора или контроллера зарядки.
Неподходящая сила тока приводит к нестабильной работе. Адаптер с меньшим током (например, 1 А при необходимости 2 А) не способен обеспечить питание под нагрузкой. В результате – самопроизвольные перезагрузки, зависания или полное отключение устройства.
Несовместимость разъёма вызывает короткое замыкание, если контакты подают напряжение на неправильные цепи. Даже при совпадении диаметра коннектора, внутренняя распиновка может отличаться, что грозит повреждением управляющей электроники.
Отсутствие фильтрации помех в неоригинальных адаптерах создаёт высокочастотные выбросы, способные нарушить работу чувствительных элементов – сенсоров, модулей связи, аудиочипов.
Несовместимость стандартов зарядки (например, Quick Charge vs Power Delivery) приводит к тому, что устройство не получает необходимую мощность, несмотря на формальное совпадение параметров. Это снижает скорость зарядки и повышает тепловую нагрузку на элементы питания.
Рекомендация: всегда сверяйте технические характеристики адаптера с оригинальным устройством, особенно напряжение (V), силу тока (A) и тип разъема. Использование оригинальных или сертифицированных заменителей – единственный способ исключить риски.
