Эжектор – это гидравлическое устройство, использующее эффект Вентури для создания разрежения и перемещения жидкости или газа без подвижных частей. В насосных станциях он применяется для увеличения общей подачи и повышения эффективности системы водоснабжения, особенно при значительной глубине всасывания.
Принцип работы эжектора основан на преобразовании кинетической энергии рабочего потока в давление разрежения. Жидкость, подаваемая насосом под высоким давлением, проходит через сужающийся диффузор эжектора, создавая зону низкого давления, куда подсасывается дополнительный объем жидкости из внешнего источника. Эта смесь затем направляется в расширяющуюся часть устройства, где скорость уменьшается, а давление повышается до уровня, необходимого для дальнейшей транспортировки.
Использование эжектора в насосной станции позволяет снизить нагрузку на основной насос, уменьшить энергозатраты и обеспечить стабильную подачу воды при работе с глубокими скважинами или резервуарами. Для оптимального функционирования важно правильно подобрать параметры эжектора: диаметр сопла, длину и угол диффузора, а также давление и расход рабочего потока.
Конструкция эжектора и принцип создания разрежения
Эжектор состоит из трёх основных частей: сопла, диффузора и камеры смешения. Сопло – узкое сужение, в которое подаётся рабочая жидкость или пар под высоким давлением. При проходе через сопло скорость рабочего потока резко возрастает, а давление падает ниже атмосферного, что и создаёт разрежение.
В камере смешения возникает зона низкого давления, куда под воздействием разрежения втягивается окружающая среда – вода или газ. Затем смесь попадает в диффузор, где скорость снижается, а давление восстанавливается до значения, необходимого для последующего перемещения потока в насосной системе.
Для эффективного создания разрежения важно соблюдать точные геометрические параметры сопла и диффузора, обеспечивающие оптимальный баланс скорости и давления. Диаметр сопла выбирается с учётом расхода и давления рабочего потока, обычно с точностью до десятых долей миллиметра, чтобы избежать кавитации и потерь энергии.
Материалы изготовления должны обеспечивать минимальное трение и устойчивость к коррозии, что повышает долговечность и стабильность работы эжектора. Для улучшения всасывающей способности рекомендуются модели с регулируемым соплом, позволяющим адаптировать параметры под конкретные условия эксплуатации.
Роль эжектора в повышении давления воды в насосной станции
Эжектор – гидродинамическое устройство, преобразующее кинетическую энергию движущейся жидкости в увеличение давления рабочего потока. В насосных станциях он интегрируется для повышения эффективного напора без увеличения мощности основного насоса.
Рабочий принцип основан на эффекте вакуума, создаваемом струей воды высокой скорости в сопле эжектора. Этот вакуум втягивает дополнительный объем воды из забора, смешивает с движущейся струей и подает объединенный поток на выход с увеличенным давлением. За счет отсутствия подвижных частей снижается износ и повышается надежность системы.
Для оптимизации работы эжектора следует учитывать параметры сопла и диффузора, обеспечивающие максимальную конверсию кинетической энергии в давление. Угол расширения диффузора не должен превышать 7°, чтобы избежать отрыва потока и потерь давления. Диаметр сопла выбирается исходя из требуемого расхода и давления на входе.
Включение эжектора позволяет снизить нагрузку на основной насос, сокращая энергозатраты на 10–15% при сохранении или увеличении рабочего давления в системе. При правильном проектировании суммарное давление на выходе насосной станции может вырасти на 0,2–0,5 МПа, что значительно расширяет возможности водоснабжения на больших высотах и удаленных участках.
Рекомендуется проводить гидравлический расчет эжектора с учетом характеристик основного насоса и схемы трубопроводов для точного определения рабочих параметров и повышения общей эффективности насосной станции.
Типы эжекторов и их применение в системах водоснабжения
Одноступенчатые эжекторы предназначены для создания вакуума и подъема жидкости на небольшие высоты (до 10 метров). Их часто применяют в бытовых и малых насосных станциях для перекачки чистой воды и систем полива. Главное преимущество – простота конструкции и невысокая стоимость.
Многоступенчатые эжекторы используют в промышленных водоснабжающих системах и котельных, где требуется подъем воды с больших глубин (до 50 метров и более). Несколько последовательно соединенных сопел обеспечивают повышенное разрежение и эффективный всасывающий напор. Рекомендуются для скважин с низким дебитом и сложными гидродинамическими условиями.
Эжекторы с регулируемым соплом позволяют адаптировать рабочие параметры под конкретные условия эксплуатации. В системах водоснабжения их применяют для оптимизации подачи воды при изменении уровня источника или при работе с нестабильным дебитом. Регулировка повышает экономичность и продлевает срок службы оборудования.
Вихревые эжекторы обеспечивают интенсивное смешивание жидкости и газа, что используется в установках аэрации и обезжелезивания воды. Их особенность – создание турбулентных потоков, способствующих улучшению качества воды за счет насыщения кислородом и удаления растворенных газов.
Рекомендации по выбору: для скважин с глубиной до 20 метров достаточно одноступенчатого эжектора; при глубинах более 30 метров целесообразно использовать многоступенчатые модели; в условиях переменного дебита и сложных гидрогеологических условий – эжекторы с регулируемым соплом; при необходимости обработки воды – вихревые конструкции.

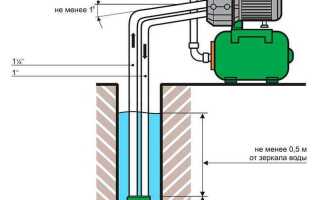

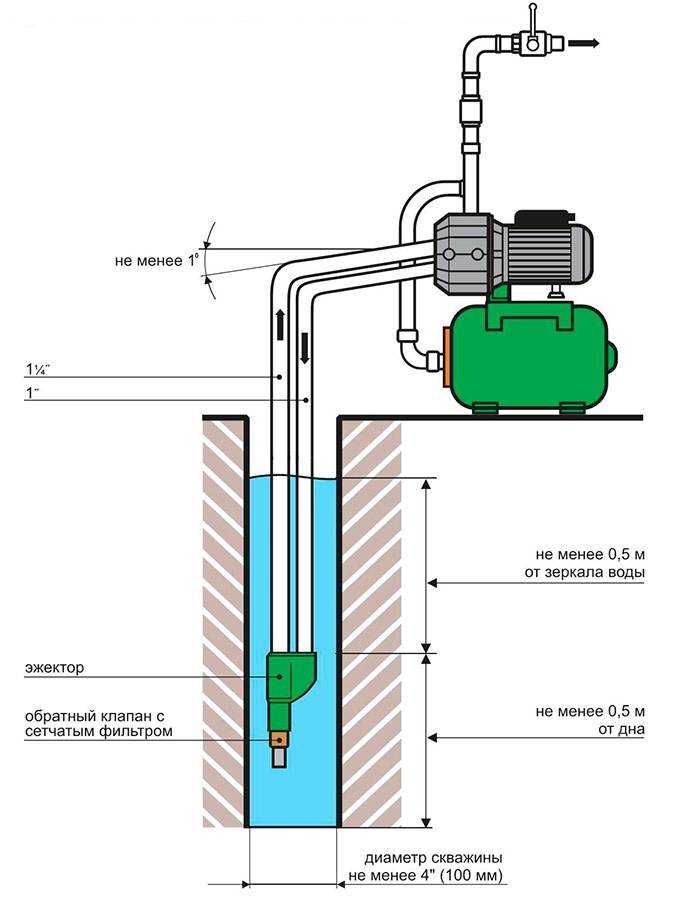

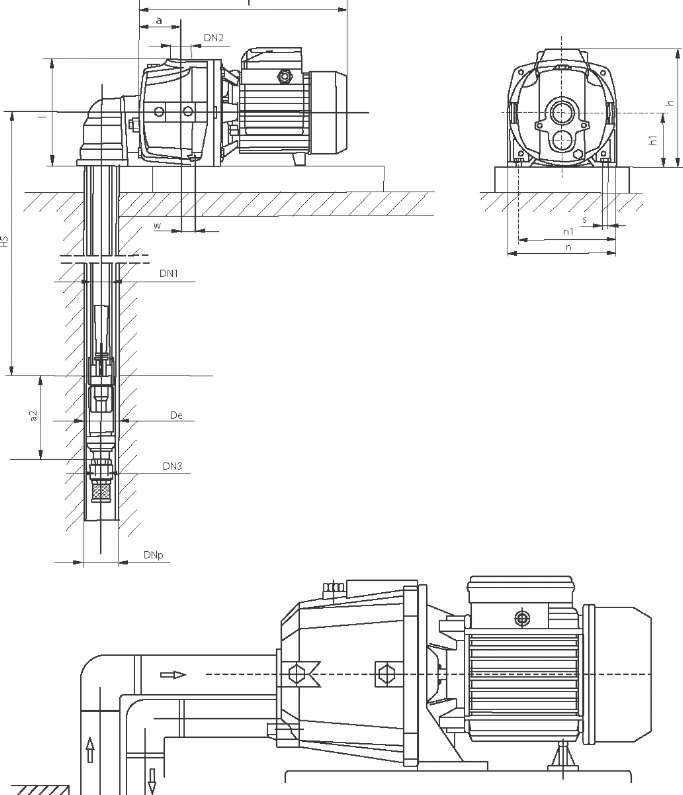

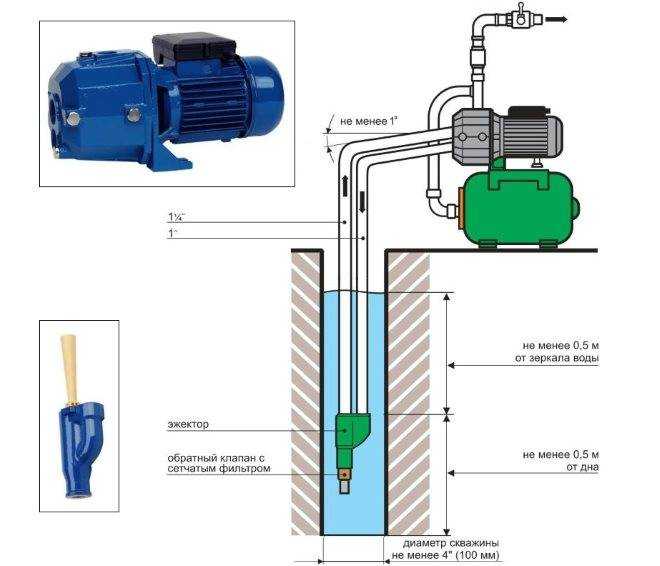

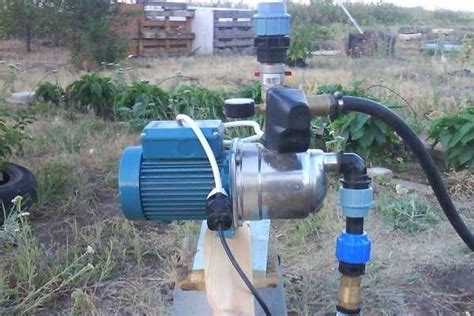

Подключение эжектора к насосному оборудованию: этапы и особенности
Далее устанавливается патрубок подачи рабочей среды к эжектору. Рекомендуется использовать жесткие трубы с минимальным количеством изгибов и фитингов для снижения гидравлических потерь. Диаметр труб должен соответствовать проектным параметрам и обеспечивать расчетный расход, обычно диаметр входного патрубка эжектора выбирается равным или на один размер больше, чем у всасывающей линии насоса.

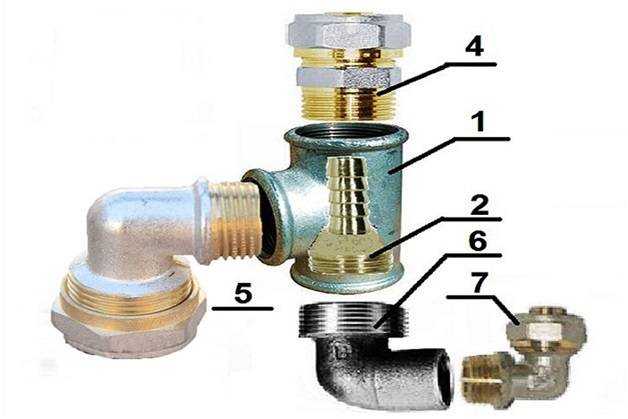

Следующий этап – монтаж обратного клапана на выходе эжектора. Он предотвращает обратный поток жидкости при остановке насоса и сохраняет вакуум в системе. После этого устанавливается тройник или коллектора для соединения выхода эжектора с насосной камерой, где происходит смешение и дальнейшая подача жидкости.
Особое внимание уделяется герметизации всех соединений. Использование уплотнительных материалов должно соответствовать рабочим условиям по давлению и температуре. Допускается применение фторсодержащих лент и резиновых прокладок, устойчивых к химическому составу перекачиваемой жидкости.
После сборки системы проводится проверка герметичности и функциональности. Насос запускается на холостой ход с постепенным увеличением подачи до расчетной, контролируется уровень вакуума и отсутствие вибраций в зоне эжектора. При необходимости регулируется подача жидкости на привод эжектора для достижения оптимального коэффициента всасывания.
В завершение монтажной процедуры проводится настройка и фиксация рабочих параметров, фиксируется давление на входе и выходе эжектора, а также расход жидкости. Регулярное техническое обслуживание включает проверку состояния уплотнений и отсутствие засоров в соплах эжектора, что гарантирует стабильную работу насосной станции.
Частые причины снижения производительности эжектора и методы устранения
Основные факторы, влияющие на снижение эффективности эжектора, связаны с нарушением гидродинамических условий и состоянием его внутренних компонентов. Первая причина – засорение сопла и диффузора. Частицы грязи и отложения уменьшают скорость струи и ухудшают всасывающую способность. Для устранения требуется регулярная промывка системы фильтрами и механическая очистка рабочих поверхностей.
Вторая причина – износ или деформация рабочих органов, особенно сопла. Это приводит к нарушению геометрии струи и падению давления. Рекомендуется проводить периодический визуальный осмотр и замену изношенных деталей согласно регламенту производителя.
Третья – неправильная настройка подачи рабочей жидкости. Низкое давление подачи снижает кинетическую энергию струи, что ухудшает всасывающую способность. Для стабилизации производительности необходимо контролировать давление на входе и при необходимости устанавливать регулирующие клапаны или насосы повышения давления.
Четвёртая причина – наличие воздушных пробок в эжекторной линии. Воздух снижает эффективный объем жидкости, вызывая нестабильную работу. Устранение достигается установкой автоматических воздухоотводчиков и обеспечением герметичности соединений.
Пятая – неправильный подбор эжектора по параметрам системы. Несоответствие диаметров и рабочих давлений приводит к снижению КПД. Перед установкой проводится гидравлический расчет с учетом реальных условий эксплуатации.
Техническое обслуживание и проверка работоспособности эжектора в насосной станции
Для обеспечения стабильной работы эжектора необходимо регулярно проводить техническое обслуживание и проверку его основных параметров. Пренебрежение этими процедурами ведёт к снижению эффективности всасывания и может привести к аварийным ситуациям.
- Визуальный осмотр
- Проверять отсутствие механических повреждений корпуса и соединений.
- Контролировать состояние уплотнений и крепежных элементов на предмет износа или коррозии.
- Обращать внимание на отсутствие следов утечек рабочей среды в местах соединений.
- Очистка рабочих каналов
- Удалять отложения, засоры и посторонние частицы из диффузора и сопла эжектора.
- Промывать внутренние полости водой или специальными моющими средствами, рекомендованными производителем.
- Проверка параметров производительности
- Измерять перепад давления на входе и выходе эжектора с помощью манометров, контролировать соответствие технической документации.
- Оценивать расход рабочей жидкости через эжектор с помощью расходомеров.
- Фиксировать уровень вакуума в зоне всасывания для оценки эффективности создаваемого разрежения.
- Технические испытания и диагностика
- Проводить контрольные пусковые испытания при различных режимах нагрузки.
- Использовать ультразвуковую или вибрационную диагностику для выявления скрытых дефектов и износа.
- Проверять герметичность всех соединений и уплотнений под давлением.
- Регламент замены компонентов
- Менять уплотнительные кольца и прокладки не реже одного раза в год или согласно инструкции производителя.
- При обнаружении износа рабочего сопла или диффузора проводить их замену для восстановления рабочих характеристик.
- Рекомендуется вести журнал технического обслуживания с фиксацией всех проведённых работ и результатов измерений.
Соблюдение указанных процедур позволяет поддерживать эжектор в оптимальном техническом состоянии, минимизировать простои насосной станции и повысить общую надёжность системы водоснабжения.
Вопрос-ответ:
Что такое эжектор и какую роль он играет в насосной станции?
Эжектор — это устройство, которое создаёт разрежение с помощью струи жидкости или газа. В насосных станциях он используется для подъёма воды из скважин или других источников, особенно когда уровень воды ниже насоса. Это позволяет увеличить глубину всасывания и снизить нагрузку на основной насос.
Как именно работает эжектор в системе водоснабжения?
Принцип работы эжектора основан на использовании кинетической энергии движущейся жидкости, которая через сопло создаёт поток с пониженным давлением. Этот поток втягивает дополнительную воду из скважины или резервуара, смешивает её с основной струёй и направляет к насосу. Таким образом, повышается общий объём перекачиваемой жидкости без необходимости увеличения мощности насоса.
В каких случаях стоит использовать эжектор в насосной станции?
Эжектор рекомендуется применять, если уровень воды находится ниже глубины, до которой насос может эффективно качать без повреждений или потери производительности. Это особенно актуально для глубоких скважин, где обычный насос не способен обеспечить нужный напор без дополнительного оборудования. Также эжектор помогает снизить риск кавитации и продлить срок службы насоса.
Какие преимущества даёт использование эжектора по сравнению с другими методами подъёма воды?
Главное преимущество — возможность подъёма воды с большой глубины без сложных и дорогих погружных насосов. Эжектор позволяет уменьшить энергозатраты, повысить надёжность системы и упростить обслуживание. Кроме того, устройство имеет компактные размеры и не требует дополнительного электропитания, так как работает за счёт энергии перекачиваемой жидкости.
Какие недостатки или ограничения связаны с применением эжекторов в насосных системах?
Основной недостаток эжектора — необходимость наличия определённого напора или давления на входе для создания нужного разрежения. Если давление в системе слишком низкое, эжектор не сможет эффективно работать. Кроме того, при большом расстоянии или высоте подъёма может потребоваться дополнительное оборудование для поддержания стабильной работы. Иногда эжектор увеличивает общий расход жидкости, что нужно учитывать при расчётах.
