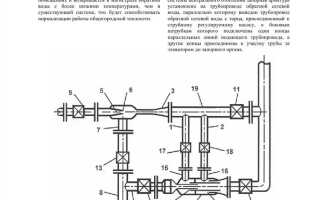

Элеваторный узел системы отопления что это такое

Элеваторный узел представляет собой ключевой элемент центральной системы водяного отопления, используемый для снижения температуры теплоносителя, поступающего от котельной или теплового пункта. Его основная задача – обеспечить соответствие температурного графика требованиям внутренней системы отопления здания. В типичных условиях подачи 130 °C и обратки 70 °C, узел снижает температуру до 90–95 °C, подходящую для радиаторной сети.

Конструкция элеватора включает струйный насос (инжектор), камеру смешения и сопло, через которое теплоноситель подаётся под давлением. За счёт эффекта эжекции горячая вода из подачи смешивается с охлаждённой водой из обратного трубопровода, обеспечивая стабильную температуру без применения автоматики. Такой принцип работы эффективен при перепаде давления не менее 1,5 бар между подающим и обратным трубопроводами.

Элеваторные узлы широко применяются в зданиях старого фонда и в современных системах с централизованным теплоснабжением, где установка погодозависимой автоматики экономически нецелесообразна. При этом следует учитывать, что отсутствие регулировки по температуре ограничивает гибкость системы, особенно в периоды межсезонья. Для повышения эффективности рекомендуется периодическая проверка состояния сопла и очистка камеры смешения от отложений.

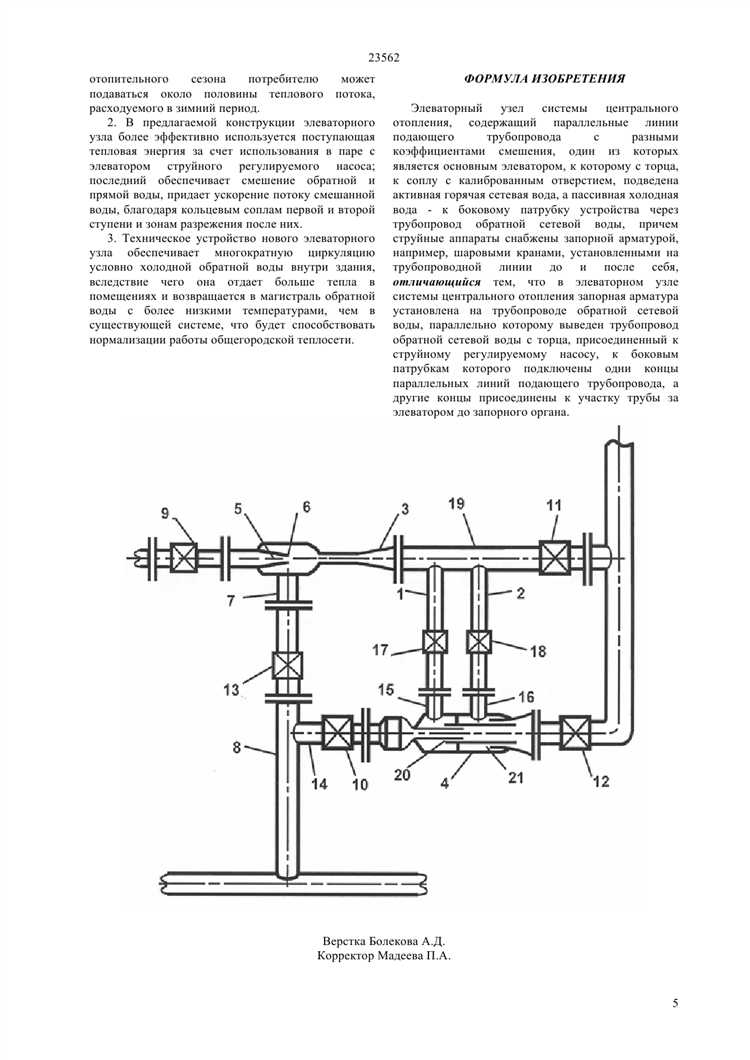

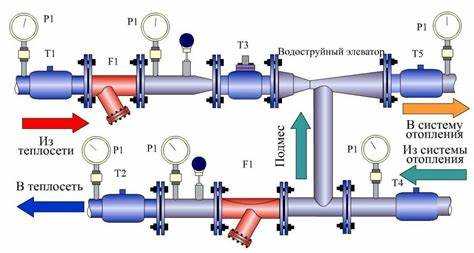

Принцип работы элеваторного узла: как происходит смешивание теплоносителя

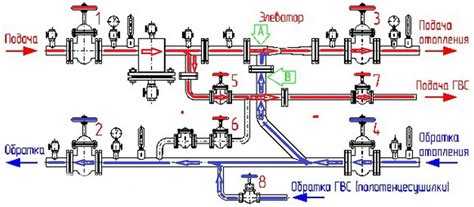

Элеваторный узел работает по принципу гидравлической инжекции, где под действием перепада давления происходит всасывание и смешивание обратного теплоносителя с подающим. Основной элемент – струйный элеватор, представляющий собой корпус с соплом, камерой смешения и диффузором.

Сопло устанавливается на входе магистральной подачи с высокой температурой. При прохождении через него теплоноситель ускоряется, создавая зону разрежения в камере смешения. Это приводит к всасыванию холодной воды из обратной линии системы отопления. Смешивание происходит в камере, после чего смесь проходит через диффузор, где скорость уменьшается, а давление выравнивается.

Работа элеватора возможна только при достаточном перепаде давления между подающим и обратным трубопроводами. Минимально допустимый перепад – 0,8 бар. При меньшем значении эффективность всасывания обратного теплоносителя снижается, что приводит к нарушению температурного режима в системе.

Коэффициент смешивания определяется конструкцией сопла. Чем меньше диаметр сопла, тем выше скорость струи и интенсивнее всасывание. Однако чрезмерное уменьшение диаметра вызывает увеличение гидравлического сопротивления и риск кавитации. Рекомендуется соблюдать оптимальные соотношения между диаметрами сопла и диффузора – типовое значение составляет 1:2,5.

Отсутствие подвижных элементов делает узел устойчивым к износу, однако он не допускает регулировки температуры без замены сопла. Для систем с переменной тепловой нагрузкой рекомендуется установка регулируемых элеваторных узлов с возможностью изменения проходного сечения.

Назначение сопла в конструкции элеватора и его влияние на работу системы

Сопло в элеваторе выполняет ключевую функцию – создание струи теплоносителя высокого давления, которая инициирует процесс инжекции. Через это отверстие подается теплоноситель из подающего трубопровода, и именно от диаметра сопла зависит скорость струи и эффективность смешивания с обратной водой.

Оптимальный диаметр сопла подбирается исходя из расчётного перепада давления между подачей и обраткой, а также требуемого расхода и температуры теплоносителя на входе в отопительную систему. При недостаточном сечении происходит избыточное дросселирование, снижается производительность узла и возможен недогрев. При слишком большом диаметре эффект эжекции ослабевает, снижается коэффициент смешивания, система перегревается или работает нестабильно.

На практике, диаметр сопла обычно составляет от 6 до 16 мм. При замене форсунки требуется пересчёт гидравлического режима. Даже незначительное отклонение в 1 мм может изменить расход теплоносителя на 10–15%. Это особенно критично в зданиях с индивидуальными характеристиками теплопотерь и протяжёнными стояками.

Материал изготовления сопла должен быть стойким к абразивному износу – предпочтительны латунь, сталь или специальные полимеры. Изношенное или деформированное сопло меняет гидравлику узла, вызывает шумы, неравномерный прогрев и рост энергозатрат.

Для настройки элеватора с конкретным соплом необходимо использовать напорные характеристики системы, включая показания манометров и термометров. Регулировка без учёта этих параметров ведёт к неправильному подбору сечения и снижению эффективности теплоснабжения.

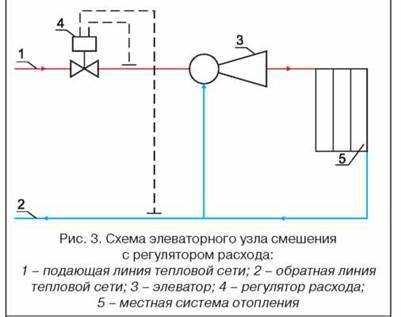

Регулировка температуры теплоносителя с помощью элеваторного узла

Элеваторный узел выполняет функцию смешения обратного теплоносителя с прямым из магистрали. Это снижает температуру подачи до требуемого уровня, подходящего для внутренних отопительных систем зданий.

• Температура подачи в теплотрассе может достигать 130 °C, тогда как в системе отопления требуется не более 95 °C. Без регулировки возможен перегрев и разрушение элементов системы.
• Смешивание происходит за счёт инжекционного эффекта: струя горячей воды из сопла элеватора создаёт зону разрежения, втягивая охлаждённый обратный поток.
• Температура на выходе зависит от диаметра сопла, сечения камеры смешения и давления в магистрали. При уменьшении сопла температура теплоносителя снижается, при увеличении – повышается.

Для корректной регулировки используют следующие методы:

1. Подбор оптимального диаметра сопла в зависимости от тепловой нагрузки здания. Например, при расчётной подаче 85 °C и обратке 60 °C коэффициент смешения составляет примерно 1,4:1.
2. Использование сменных вставок в элеваторе позволяет быстро адаптировать систему к изменению условий работы.
3. Установка манометров до и после элеватора необходима для контроля давления, влияющего на эффективность всасывания обратного потока.
4. Периодическая проверка температуры подачи и обратки позволяет выявить отклонения в работе узла и необходимость перенастройки.

Отказ от регулировки приводит к неравномерному прогреву помещений, перерасходу теплоносителя и снижению ресурса оборудования. Эффективная настройка элеваторного узла – ключ к стабильной температуре в системе отопления без применения автоматических смесителей.

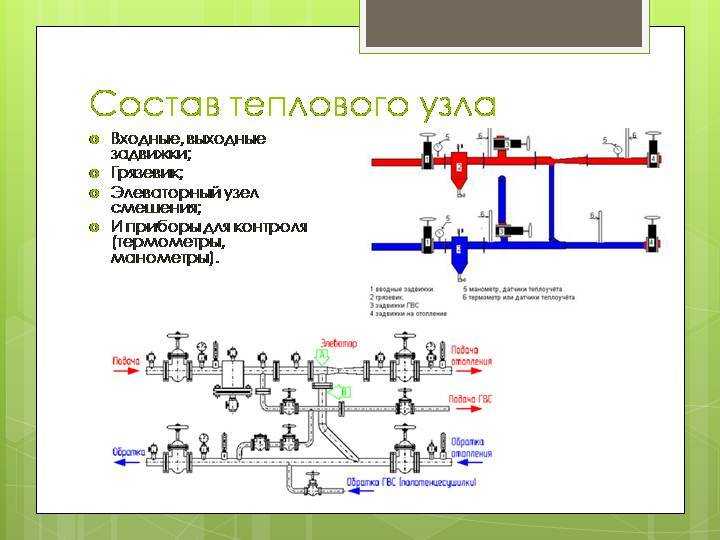

Условия корректной работы элеваторного узла и частые причины сбоев

Для стабильной работы элеваторного узла необходимо обеспечить соблюдение ряда технических условий, от которых напрямую зависит эффективность теплообмена и равномерность распределения тепла в системе отопления.

• Давление перед элеватором должно быть не ниже расчётного. Минимальное значение – 0,8–1,2 МПа, в зависимости от параметров системы. Недостаточное давление приводит к снижению скорости струи, ухудшению эжекции и снижению циркуляции по вторичному контуру.
• Температура теплоносителя на входе в элеватор – не ниже 95 °C. При понижении температуры снижается эффективность смешивания, особенно в системах с низкотемпературным режимом подачи.
• Проектное сечение сопла элеватора должно соответствовать расчётному. Увеличение диаметра приводит к снижению эжекционного эффекта, уменьшение – к гидравлическому сопротивлению и дефициту теплоносителя на подающем участке.
• Обратный трубопровод должен быть свободен от засоров и отложений. Нарушение проходимости в обратке приводит к росту давления и нестабильной работе элеватора.
• Наличие перепада давления между подающим и обратным трубопроводом не менее 0,25 МПа – обязательное условие для работы струйного элеватора.

Наиболее распространённые причины сбоев в работе элеваторного узла:

1. Засорение сопла и камеры смешения – снижает эффективность работы, вызывает перераспределение потоков.
2. Износ или деформация сопла – нарушает гидравлический режим и приводит к разбалансировке системы отопления.
3. Отсутствие необходимого давления на входе – часто связано с неисправностями на центральном тепловом пункте или нарушением гидравлической увязки системы.
4. Ошибки при проектировании – неправильный расчёт диаметров, неверный выбор коэффициента смешения.
5. Воздушные пробки в обратном трубопроводе – нарушают циркуляцию и вызывают колебания температуры в помещениях.
6. Неправильная эксплуатация – самостоятельное вмешательство в настройки, установка дросселирующих элементов без согласования с проектом.

Для предотвращения сбоев необходим регулярный контроль давления, температуры, осмотр сопла и камеры смешения, а также поддержание чистоты трубопроводов. Обслуживание должно проводиться специализированными организациями с использованием поверенных приборов.

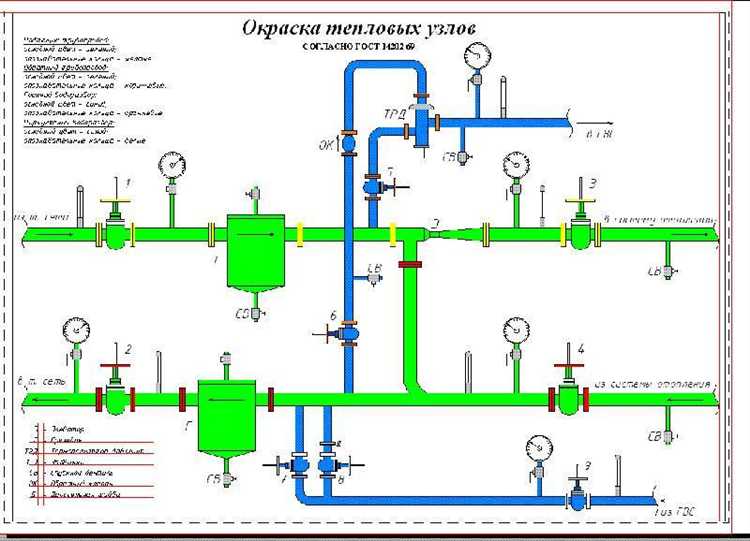

Порядок промывки и обслуживания элеваторного узла на объекте

Перед началом промывки элеваторного узла необходимо отключить подачу теплоносителя, закрыв задвижки на подающем и обратном трубопроводах. Узел должен быть полностью освобождён от давления. Проверяется целостность запорной арматуры и отсутствие утечек.

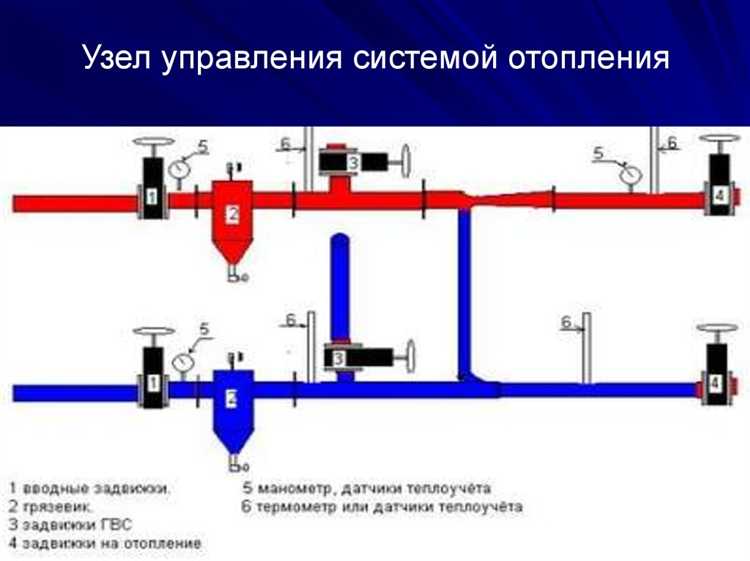

Далее демонтируются фильтры грубой очистки (сетчатые грязевики). Их очищают механическим способом, промывают проточной водой и возвращают на место. При наличии отложений в камере элеватора корпус разбирается, форсунка и сопло осматриваются и очищаются от загрязнений. Допускается применение мягких щёток и химических реагентов, не повреждающих металл.

Если выявлено снижение пропускной способности или нестабильность напора, проводится гидропромывка элеваторного узла. Для этого подключается насос с промывочным контуром. Направление промывки – противоположное рабочему. Вода подаётся до полного удаления механических примесей. Контролируется цвет и прозрачность стока. Продолжительность зависит от степени загрязнения, но не менее 30 минут.

После завершения промывки все элементы узла возвращаются в исходное положение, соединения уплотняются, проводится опрессовка. Давление в системе повышается постепенно. Проверяется работа форсунки и создаваемое разрежение в смесительной камере. Фактические параметры сравниваются с проектными.

Обслуживание также включает проверку термометров, манометров и автоматических воздухоотводчиков. Все приборы с отклонениями подлежат калибровке или замене. Осматриваются сварные и фланцевые соединения на наличие течей. При необходимости производится замена уплотнительных прокладок или подтяжка креплений.

Периодичность промывки – не реже одного раза в отопительный сезон, при высоком содержании примесей в теплоносителе – каждые 3–4 месяца. Обслуживание проводится персоналом, имеющим допуск к работе в тепловых пунктах.

Когда требуется замена элеваторного узла и как выбрать новый

Замена элеваторного узла необходима при ухудшении регулировки температуры отопления, появлении посторонних шумов и снижении давления в системе. Типичные причины – износ внутренних уплотнителей, коррозия корпуса или повреждение запорных элементов. Также замена актуальна при модернизации системы с изменением схемы разводки или увеличением тепловой нагрузки.

При выборе нового элеваторного узла следует ориентироваться на соответствие технических характеристик существующей системе: диаметр подключений, максимальное рабочее давление и пропускную способность. Важно учитывать тип и количество теплоносителя, чтобы материалы узла были устойчивы к коррозии и температурным колебаниям.

Обратить внимание на параметры регулировки: минимальный и максимальный диапазон изменения температуры, плавность работы клапанов и возможность точной балансировки. Оптимально выбирать узлы с проверенной репутацией производителей и с наличием сервисной поддержки.

Перед покупкой рекомендуется проверить совместимость нового узла с системой автоматики и возможность интеграции с существующими элементами управления отоплением.

Вопрос-ответ:

Что такое элеваторный узел в системе отопления и зачем он нужен?

Элеваторный узел — это устройство, которое позволяет смешивать горячую воду из котла с обратным потоком из отопительной системы. Его задача — поддерживать нужную температуру теплоносителя, поступающего в радиаторы, чтобы избежать перегрева и повысить комфорт в помещениях. Кроме того, такой узел помогает сбалансировать давление и обеспечить равномерное распределение тепла по контуру.

Какие функции выполняет элеваторный узел при регулировке температуры в отоплении?

Основная функция элеваторного узла — смешивать поток горячей воды с охлажденной обратной водой, тем самым снижая температуру теплоносителя, который идет в отопительный контур. Это предотвращает перегрев радиаторов и снижает теплопотери. За счет этого устройство позволяет более точно поддерживать комфортный микроклимат в помещениях и уменьшать расход топлива, так как котел работает более плавно и экономично.

В каких случаях установка элеваторного узла особенно оправдана?

Элеваторный узел часто используется в системах с традиционными котлами и однотрубными контурами, где отсутствует сложная автоматика. Он становится полезным, если температура обратного потока слишком высокая или низкая, и требуется подмешивание горячей воды для стабилизации режима работы. Такой узел особенно востребован в домах с разным уровнем теплоизоляции комнат, а также в старых системах, где регулировка температуры невозможна стандартными методами.

Как влияет элеваторный узел на экономию топлива и ресурс отопительной системы?

За счёт смешивания потоков и стабилизации температуры подачи, элеваторный узел снижает нагрузку на котел и исключает резкие перепады температуры. Это уменьшает износ оборудования и увеличивает срок службы компонентов системы. Кроме того, правильная работа узла способствует снижению расхода топлива, так как котел не работает на повышенных режимах и не перегревает теплоноситель, что в итоге экономит деньги на отоплении.
