Где должна быть система дымоудаления

Система дымоудаления устанавливается в помещениях, где возможно скопление продуктов горения, препятствующих эвакуации и работе спасательных служб. Основные зоны – коридоры, лифтовые холлы, лестничные клетки, атриумы, подземные автостоянки, технические этажи. В многоквартирных домах система обязательна на путях эвакуации, начиная с высоты более 28 метров.

В подземных паркингах установка систем принудительного дымоудаления проводится в зонах с естественным отсутствием притока воздуха. В таких помещениях проектируется система с механическим побуждением, включая вентиляторы, клапаны и воздуховоды, работающие совместно с системой подпора воздуха.

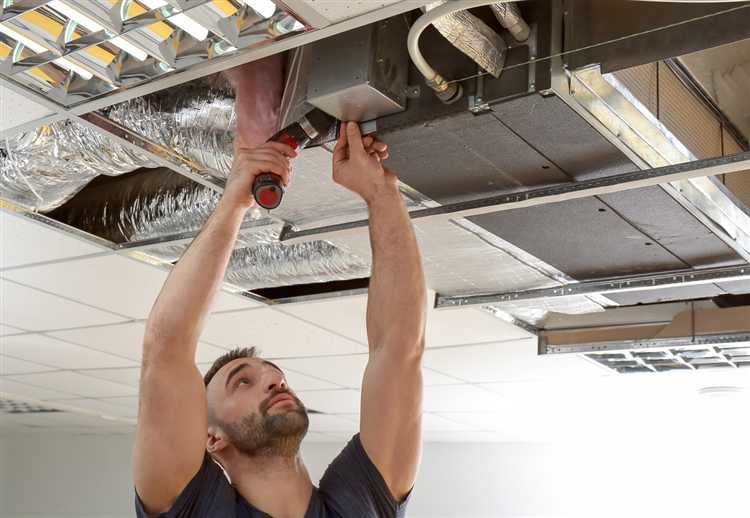

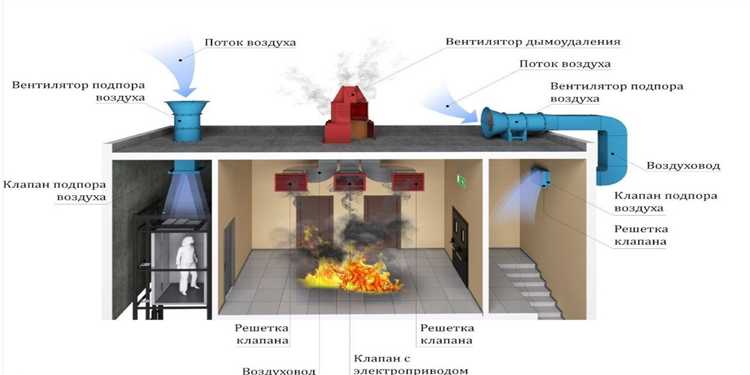

На лестничных клетках применяется система с подпором воздуха, предотвращающая проникновение дыма при открытии дверей. Согласно СП 7.13130.2013, подпор необходим, если лестничная клетка используется для эвакуации с отметки пола выше 9 метров. Давление воздуха регулируется автоматикой, обеспечивая перепад не более 150 Па.

В административных и торговых зданиях с атриумами или большими по площади залами применяются зональные системы дымоудаления. В этих случаях система проектируется с учётом локальных участков возможного задымления, где устанавливаются клапаны управления и горизонтальные участки воздуховодов с огнестойкостью не ниже EI 60.

В вентиляционных камерах, шахтах и технических этажах дымоудаление проектируется с учётом требований к огнестойкости ограждающих конструкций и автономности функционирования. Каждая зона оборудуется датчиками температуры и задымления, соединёнными с системой автоматического управления вентиляцией.

Установка дымоудаления в лестничных клетках многоквартирных домов

Система дымоудаления в лестничных клетках предусматривается проектной документацией зданий высотой от 28 метров для жилых домов с лифтом и от 50 метров для зданий без него. Основная задача – обеспечить безопасную эвакуацию жильцов и доступ пожарных подразделений.

Для удаления дыма применяются вертикальные шахты с естественной или механической тягой. Вариант с естественной тягой допустим только при наличии постоянного теплового подъема, что характерно для зданий с открытыми шахтами. В многоэтажных домах чаще используют вентиляторы дымоудаления с расчетным расходом от 2,5 до 6 м³/с на одну лестничную клетку, в зависимости от ее объема и числа этажей.

На каждом этаже монтируются противопожарные клапаны, которые открываются при срабатывании автоматической системы. Они подключаются к центральному блоку управления, чаще всего – к модулю, интегрированному в систему пожарной сигнализации. Рекомендуется предусматривать резервирование питания вентиляторов (вторая линия или ИБП не менее 1 часа работы).

Забор воздуха для подпора должен производиться снаружи здания. Приточные вентиляторы размещают в отдельных технических помещениях с огнестойкостью не ниже EI 60. Шахты прокладываются с использованием огнестойких материалов, например, из оцинкованной стали толщиной от 1,2 мм с теплоизоляцией класса КМ0.

При проектировании необходимо учитывать коэффициент аэродинамического сопротивления каналов и шахт, избегая резких поворотов и сужений. Допустимая скорость движения дыма в каналах – не более 15 м/с, иначе эффективность системы снижается.

Запуск системы производится автоматически при получении сигнала от извещателей, установленных в лестничной клетке или смежных помещениях. Также должна быть возможность ручного включения с кнопки у выхода или на посту охраны.

Размещение дымоудаления в коридорах общественных зданий

В коридорах общественных зданий системы дымоудаления устанавливаются с учётом длины, ширины и конфигурации проходов, а также этажности здания. При длине коридора свыше 30 метров обязательна организация вытяжной вентиляции с механическим или естественным побуждением. Расстояние между точками удаления дыма не должно превышать 30 метров при горизонтальной протяжённости коридора.

Вытяжные шахты размещаются в верхней части коридора, ближе к потолку, на противоположной стороне от возможных очагов возгорания, если известны зоны наибольшего риска. Важно предусматривать не менее двух независимых каналов удаления дыма при длине коридора более 60 метров, что снижает вероятность полной потери работоспособности системы при повреждении одного из участков.

В местах пересечения коридоров с противопожарными преградами устанавливаются автоматические дымовые клапаны, синхронизированные с системой пожарной сигнализации. Клапаны должны открываться при получении сигнала о возгорании, обеспечивая направленный отток продуктов горения. Минимальная площадь свободного сечения клапана составляет 0,2 м² на каждый 150 м³ обслуживаемого объема.

Допускается использование общеобменной вентиляции в качестве системы дымоудаления только при условии автоматического переключения её на режим удаления дыма с обеспечением кратности воздухообмена не менее 10. В многоэтажных зданиях с горизонтальными эвакуационными путями каждый этаж оснащается отдельной системой, работающей независимо от остальных.

Подача компенсационного воздуха осуществляется через нижние зоны противоположных помещений либо через специальные приточные устройства в нижней части коридоров. Распределение притока должно исключать прямой контакт воздушных потоков с маршрутами эвакуации людей.

Особенности монтажа систем в подземных автостоянках

Монтаж систем дымоудаления в подземных автостоянках требует строгого соблюдения нормативов СП 7.13130.2013 и СП 60.13330.2020. Основное внимание уделяется обеспечению принудительного удаления дыма из объема, ограниченного перекрытиями и стенами без оконных проёмов.

Вентиляторы устанавливаются в шахтах или вентиляционных камерах, изолированных от стоянки противопожарными перегородками 1-го типа. Не допускается прокладка воздуховодов через зоны хранения автомобилей без огнезащиты. Каналы выполняются из стали толщиной не менее 1 мм, с пределом огнестойкости EI 60 или выше.

Для каждой зоны, разделённой противопожарными преградами, проектируется самостоятельная система. Распределение заборов дыма осуществляется на уровне потолка с использованием решёток или щелей, размещённых не выше 0,3 м от перекрытия. Допустимая скорость движения воздуха в горизонтальных участках – до 10 м/с, в вертикальных – до 15 м/с.

Пуск систем обеспечивается автоматикой при срабатывании пожарной сигнализации. Ручной запуск должен дублировать автоматический и располагаться у выходов на лестничные клетки. Электропитание выполняется по 1 категории надежности с обязательным резервированием. Кабельная продукция – с маркировкой FRLS или аналогичной, с огнестойкостью не ниже 90 минут.

Необходима проверка аэродинамического сопротивления сети с учётом загрязнений и потерь на фильтрах, если они предусмотрены. При проектировании учитывается геометрия паркинга: зоны с ограниченной высотой требуют дополнительного согласования размещения оборудования, особенно при наличии балок и подвесных конструкций.

Рециркуляция воздуха запрещена. Выброс дыма должен осуществляться за пределами здания на высоте не менее 6 м от уровня земли или через фасад, удалённый от окон и воздухозаборов не менее чем на 10 м. Обратные клапаны в системах не допускаются, кроме случаев, когда установлены с приводом с положением «нормально открыто».

Дымоудаление в атриумах и многоуровневых холлах

Атриумы и многоуровневые холлы требуют установки автономных систем дымоудаления, рассчитанных на особенности объёмно-планировочной структуры этих пространств. Из-за значительного объёма и возможного естественного подпора воздуха, типовые решения, применяемые в коридорах и офисных зонах, здесь неприемлемы.

В верхней части атриума должны быть предусмотрены стационарные дымовые люки или клапаны с автоматическим открытием при срабатывании системы пожарной сигнализации. Расчёт площади проёмов выполняется по методике СП 7.13130, исходя из допустимой концентрации продуктов горения на уровне эвакуационных путей.

Если высота холла превышает 18 метров, система должна включать зонирование объёма с применением направляющих потоков воздуха (например, струйных вентиляторов) для управления перемещением дыма и предотвращения его расслоения. Допускается применение систем механического дымоудаления с осевыми вентиляторами, обеспечивающими расчётный расход не менее 10 м³/с на каждую зону вытяжки.

Воздухозабор осуществляется через подпорные вентиляторы, подающие свежий воздух на нижних уровнях с противоположной стороны от очага. Давление не должно превышать 50 Па, чтобы не затруднять открывание дверей. Все вентиляторы, каналы и заслонки должны иметь предел огнестойкости не ниже EI 60.

В системах с переменной высотой этажей и открытыми лестничными маршами допускается интеграция дымоудаления с системами компенсационного подпора. При этом расчёт должен исключать рециркуляцию дыма через промежуточные уровни.

Датчики задымления и температурные извещатели размещаются на разных высотных отметках, с учётом возможного образования слоёв продуктов горения. Управление системой выполняется через центральный контроллер с функцией ручного и автоматического запуска.

Расположение клапанов дымоудаления в шахтах лифтов

Клапаны дымоудаления в шахтах лифтов устанавливаются в верхней части шахты, как можно ближе к перекрытию. Это позволяет эффективно отводить продукты горения, скапливающиеся под потолком. Расстояние от верхнего обреза клапана до перекрытия не должно превышать 300 мм.

Монтаж допускается только на наружных стенах лифтовой шахты, если она граничит с улицей или венткамерой с независимым дымоудалением. Установка в пределах межэтажных перекрытий, вблизи дверных проемов или на внутренних стенках не допускается, так как это снижает эффективность удаления дыма.

Площадь сечения клапана подбирается из расчета обеспечения кратности дымоудаления не менее 10 воздухообменов в час для объема шахты. При этом клапан должен оставаться открытым при подаче управляющего сигнала и быть оборудован приводом с возвратной пружиной или фиксатором положения.

Срабатывание клапана должно быть синхронизировано с включением вентилятора дымоудаления, а в системах с естественной тягой – с системой пожарной автоматики, обеспечивающей одновременное открытие продухов и клапанов.

Установка клапана допускается только при наличии обратной тяги, исключающей задымление нижележащих этажей. При проектировании шахты необходимо предусматривать возможность технического обслуживания клапана без демонтажа конструкций.

Монтаж систем в технических подпольях и чердаках

При монтаже необходимо учитывать размеры и высоту помещения: минимальная высота подполья должна составлять не менее 0,7 м для доступа и обслуживания оборудования. В чердачных пространствах важен контроль температурного режима и влажности, чтобы предотвратить коррозию и выход из строя механических компонентов.

Каналы дымоудаления в подпольях прокладываются из негорючих материалов с огнестойкостью не ниже EI 60, с соблюдением норм герметичности. Важно предусмотреть доступ к элементам системы через технические люки размером не менее 600×600 мм для проведения осмотров и ремонта.

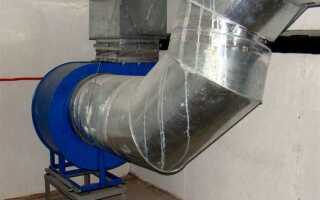

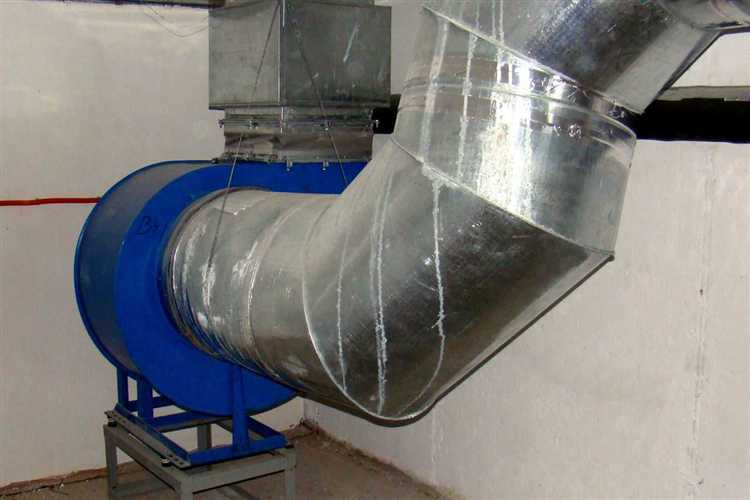

Вентиляторы дымоудаления монтируются на антивибрационных опорах для снижения шума и предотвращения передачи вибраций на конструкцию здания. Подключение к электропитанию должно быть выполнено с резервированием и с использованием автоматических переключателей, гарантирующих работу при отключении основной линии.

Чердачные пространства требуют установки защитных ограждений и маркировки дымоудаляющих каналов, чтобы исключить случайные повреждения при эксплуатации и техническом обслуживании. Монтажные работы должны строго соответствовать требованиям СНиП и СП 7.13130, регламентирующим размещение систем вентиляции и дымоудаления.

Организация дымоудаления в производственных цехах с большой площадью

В производственных цехах с большой площадью система дымоудаления должна обеспечивать быстрое удаление продуктов горения и предотвращать распространение дыма по всему объему помещения. Для этого учитываются следующие параметры:

• Общая площадь и объем цеха – от этого зависит необходимая производительность вентиляционных устройств.
• Тип производственного процесса и возможные источники возгорания.

Основные требования к размещению элементов системы:

1. Установка дымоудаляющих клапанов и вентиляторов в верхней зоне помещения, где скапливается горячий дым.
2. Равномерное распределение клапанов по площади, с шагом не более 20–25 м, чтобы избежать застойных зон.
3. Использование зонального подхода: для участков с повышенным риском пожара выделяются отдельные дымоудаляющие участки с автономным управлением.

Рекомендуется применять комбинированные системы, включающие:

• Естественное дымоудаление через кровельные аэраторы и зенитные фонари с автоматическим открытием.
• Принудительную вытяжную вентиляцию с регулируемой производительностью в зависимости от интенсивности дыма.
• Локальные вытяжные установки над оборудованием с высокой пожароопасностью.

Для контроля работы системы устанавливают датчики температуры и концентрации дыма, связанные с автоматикой управления вентиляцией и противопожарной сигнализацией.

Все элементы дымоудаления должны соответствовать нормам пожарной безопасности СНиП и ГОСТ, а также проходить регулярное техническое обслуживание.

Размещение оборудования в складских помещениях с высокими потолками

В складских помещениях с потолками выше 6 метров особенности монтажа системы дымоудаления требуют учёта вертикального пространства и характеристик воздушных потоков.

Рекомендуется соблюдать следующие принципы размещения оборудования:

• Дымовые клапаны и вентиляционные окна устанавливают на высоте не менее 1 метра ниже потолка, чтобы эффективно захватывать дымовую завесу в случае пожара.
• Дымоудаляющие вентиляторы монтируют как можно ближе к потолку, обеспечивая прямой выход дыма наружу через вытяжные каналы с минимальными изгибами.
• Для помещений выше 8 метров вводят дополнительный ряд дымовых клапанов на промежуточной высоте – примерно на 4–5 метрах, чтобы ускорить удаление горячих газов и избежать накопления дыма в нижней части помещения.
• Расстояние между точками дымоудаления не должно превышать 12 метров по горизонтали, при этом учитывается размещение стеллажей и других конструкций, препятствующих движению воздуха.
• Монтаж автоматических пожарных завес проводится с учётом направления основного движения воздуха внутри склада, чтобы дым не задерживался за препятствиями.

Для обеспечения эффективности системы необходимо:

1. Провести расчёт объемов вытяжки с учётом объёма помещения и мощности генераторов дыма (стандартные нормативы – 1,5–2 кратный обмен воздуха в минуту).
2. Использовать датчики температуры и дыма, установленные на нескольких уровнях по высоте, для своевременного срабатывания системы.
3. Предусмотреть возможность ручного управления оборудованием с нескольких точек доступа для оперативного реагирования.
4. Выполнить регулярные испытания и осмотры всех элементов системы, особенно при наличии стеллажей высотой свыше 4 метров, которые могут создавать зоны застоя воздуха.

Оптимальное размещение и техническое обслуживание обеспечивают быстроту удаления продуктов горения и снижают риск распространения огня внутри складского здания.

Вопрос-ответ:

Где в здании обычно устанавливают систему дымоудаления?

Системы дымоудаления чаще всего размещают в местах с наибольшей вероятностью скопления дыма при пожаре. Это могут быть лестничные клетки, коридоры, технические помещения и чердачные пространства. Также оборудование устанавливают в зонах с высоким пожарным риском, чтобы обеспечить быстрый вывод дыма и улучшить видимость для эвакуации и работы пожарных.

Почему важно размещать клапаны и вентиляторы именно в определённых точках здания?

Правильное расположение клапанов и вентиляторов влияет на скорость и качество удаления дыма из здания. Устройства должны находиться там, где дым накапливается быстрее всего, чтобы предотвратить его распространение по другим помещениям. Это помогает поддерживать безопасные пути эвакуации и снижает опасность отравления или ожогов у людей внутри здания.

Можно ли устанавливать систему дымоудаления в жилых зданиях, и если да, то где именно?

Да, в многоквартирных домах система дымоудаления устанавливается, как правило, в лестничных клетках и коридорах, ведущих к выходам. Это связано с тем, что именно эти участки должны оставаться свободными от дыма для безопасной эвакуации жильцов. В отдельных случаях оборудование размещают в технических помещениях и на чердаках для предотвращения распространения огня и дыма.

Как определяется количество и расположение вытяжных и приточных отверстий в системе дымоудаления?

Количество и расположение вытяжных и приточных отверстий рассчитывают с учётом объёма помещения, его планировки и предполагаемой интенсивности образования дыма при пожаре. Расположение должно обеспечивать равномерное и быстрое удаление дыма, а также подачу свежего воздуха для поддержания давления, препятствующего проникновению дыма в соседние помещения. Эти параметры выбирают на основе нормативных документов и технических расчетов.
