Геркон – это герметичный контакт, замыкающий или размыкающий цепь под действием магнитного поля. Его конструкция включает две ферромагнитные пластины, помещённые в стеклянную колбу с инертным газом. Колба предотвращает окисление, обеспечивая высокую надёжность даже в агрессивной среде. Контакты могут быть нормально разомкнутыми, нормально замкнутыми или переключающимися.
Срабатывание геркона происходит, когда к нему подносится постоянный магнит или создаётся магнитное поле с помощью электромагнита. При этом контакты замыкаются или размыкаются в зависимости от конструкции устройства. Характерная особенность – малое потребление энергии и высокая скорость срабатывания. Рабочий диапазон температур у качественных герконов достигает от -60 до +125 °C.
Герконы применяются в охранных системах – для контроля открытия дверей и окон. Также они используются в велосипедных спидометрах, стиральных машинах, медицинских приборах, бесконтактных выключателях. В промышленной автоматике геркон служит для отслеживания положения подвижных элементов, часто в сочетании с магнитами, встроенными в поршни пневмоцилиндров.
Для надёжной работы геркона важно правильно подобрать магнит с учётом чувствительности контактов, а также исключить вибрации, которые могут вызвать ложные срабатывания. Не рекомендуется устанавливать геркон рядом с источниками сильного переменного магнитного поля, так как это может привести к нестабильной работе.

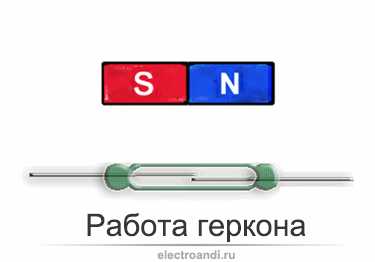

Принцип действия геркона на примере магнитного поля

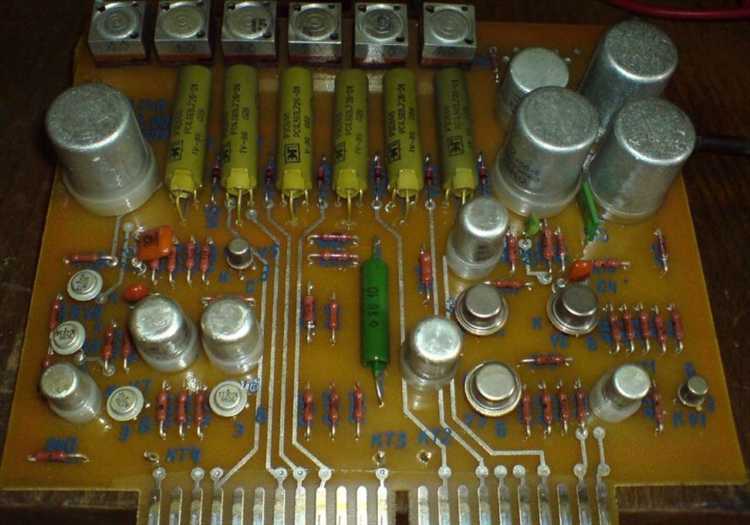

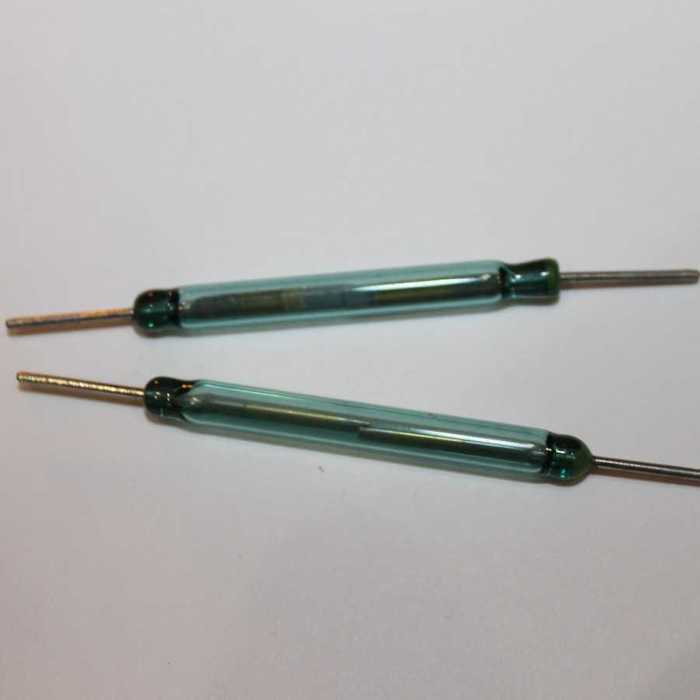

Геркон представляет собой стеклянную капсулу, внутри которой расположены две ферромагнитные контакты. При отсутствии магнитного поля контакты разомкнуты. При приближении постоянного магнита к геркону возникает магнитное поле, намагничивающее контакты. В результате они притягиваются друг к другу и замыкаются, обеспечивая прохождение тока.
Чувствительность геркона зависит от индукции магнитного поля, необходимой для его срабатывания. Типичные значения – от 10 до 60 мТл. Величина порога срабатывания указывается производителем и подбирается в зависимости от задачи. Например, для систем охранной сигнализации применяются герконы с порогом около 20 мТл, чтобы исключить случайное замыкание из-за слабых магнитных наводок.
Если магнит удаляется, индукция падает ниже удерживающего уровня, и контакты размыкаются. Важным параметром является гистерезис – разность между уровнем срабатывания и уровнем отпускания. Это позволяет избежать дребезга контактов при колебаниях магнитного поля на границе чувствительности.
Расположение магнита и ориентация относительно геркона также критичны. Максимальная чувствительность достигается при перпендикулярной ориентации магнитного поля к продольной оси контактов. В сложных условиях эксплуатации рекомендуются герконы с экранирующим покрытием, снижающим влияние посторонних полей.
Типы герконов и их конструктивные отличия
Герконы классифицируются по способу переключения контактов, типу оболочки и ориентации чувствительных элементов. Конструктивные особенности напрямую влияют на область применения, надёжность и параметры срабатывания.
- Нормально разомкнутые (NO) – контакты замыкаются при наличии магнитного поля. Наиболее распространённый тип, используется в охранных системах, счётчиках, датчиках открытия.
- Нормально замкнутые (NC) – размыкаются при приближении магнита. Применяются в цепях аварийной сигнализации, где требуется разрыв цепи при внешнем воздействии.
По конструкции корпуса герконы делятся на:
- Стеклянные – герметично запаянные, защищены от пыли, влаги, химически инертны. Допустимый ток до 1 А. Рекомендуются для применения в агрессивных средах и при высоких требованиях к изоляции.
- Пластиковые с заливкой – чувствительный элемент залит компаундом. Меньшая надёжность по сравнению со стеклянными, но дешевле. Подходят для бытовой техники и датчиков положения.
По расположению контактов и ориентации магнитных чувствительных пластин:
- Осевая ориентация – контакты расположены вдоль корпуса. Обеспечивает высокую стабильность параметров, подходит для монтажа в ограниченном пространстве.
Выбор геркона должен учитывать: допустимый ток коммутации, материал контактов (чаще всего – родиевое или рутениевое покрытие), время отклика и габариты. При необходимости высокой надёжности предпочтение следует отдавать стеклянным переключающим герконам с родиевым покрытием.
Подключение геркона к микроконтроллеру: пошаговая схема
Для подключения геркона к микроконтроллеру потребуется нормально разомкнутый геркон, резистор подтяжки (обычно 10 кОм) и цифровой вход микроконтроллера. Геркон подключается к земле и входу микроконтроллера, а резистор – между входом и питанием (Vcc).
1. Подключите один контакт геркона к GND микроконтроллера.
2. Второй контакт соедините с выбранным цифровым входом, например, GPIO12.
3. Между GPIO12 и Vcc (3.3 В или 5 В в зависимости от логики микроконтроллера) подключите резистор 10 кОм. Это исключает ложные срабатывания при разомкнутом герконе.
4. В коде настройте GPIO12 как вход с программной или аппаратной подтяжкой, если внешняя подтяжка отсутствует.
5. При замыкании геркона (например, при приближении магнита) GPIO12 будет принимать уровень LOW. Это можно использовать как триггер события в коде.
6. При необходимости защиты от дребезга контактов добавьте программную задержку (дебаунс) 10–50 мс или подключите RC-фильтр (например, 10 кОм и 100 нФ).
7. Если микроконтроллер поддерживает прерывания, настройте вход на срабатывание по спадающему фронту для повышения быстродействия.
Работа геркона в системах охраны и сигнализации
Геркон используется в охранных системах как датчик положения дверей, окон и люков. Он представляет собой стеклянную колбу с двумя ферромагнитными контактами, которые замыкаются при воздействии магнитного поля. Основное преимущество – отсутствие механического износа и высокая надёжность при многократных срабатываниях.
В охранных системах геркон монтируют на неподвижную часть конструкции, а постоянный магнит – на подвижную. При открытии двери магнит удаляется, контакты геркона размыкаются, что регистрируется как тревожное событие. Рекомендуется устанавливать геркономагнитную пару на верхнюю или боковую часть двери, избегая сильных вибраций и намагничивания металлических поверхностей рядом.
Для подключения герконов применяют нормально замкнутую (NC) схему – при размыкании цепи сигнал тревоги активируется. Это позволяет обнаруживать как попытку вскрытия, так и повреждение кабеля или самого датчика. Оптимальное сопротивление кабеля – не выше 100 Ом, иначе возможны ложные срабатывания.
Для повышения надёжности герконовые датчики комбинируют с акселерометрами или ИК-датчиками. В беспроводных системах геркон подключают к радиомодулям с автономным питанием. При выборе геркона учитывают характеристики: сила срабатывания (обычно 10–30 А·витков), напряжение коммутации (до 200 В) и ресурс (более 106 циклов).
При монтаже важно соблюдать полярность подключения, экранировать сигнальные линии от помех и избегать размещения магнитов рядом с другими элементами системы. Использование качественных герконов с сертификатами соответствия значительно снижает риск ложных тревог и отказов.
Использование геркона в бытовых приборах и технике
Герконы активно применяются в стиральных машинах для контроля положения дверцы. При закрытии люка магнит воздействует на контакт внутри геркона, замыкая цепь и разрешая запуск программы. Это предотвращает утечку воды и обеспечивает безопасность пользователя.
В холодильниках герконы используются для автоматического включения и выключения внутреннего освещения. Когда дверь открывается, магнит удаляется от датчика, цепь размыкается, и лампа включается. Закрытие двери возвращает магнит в зону действия геркона, и свет отключается.
В роботах-пылесосах герконы служат элементами системы навигации. Они фиксируют открытие и закрытие защитных крышек, а также ограничивают движение устройства за пределы установленных зон с помощью магнитных ограничителей.
В микроволновых печах геркон работает как элемент блокировки: при открытой дверце цепь питания прерывается, исключая включение магнетрона. Это защищает от облучения и выхода из строя компонентов.
В системах охраны окон и дверей квартир и домов герконы интегрируются в датчики открытия. При попытке открыть окно магнит удаляется, что вызывает тревожный сигнал. Надёжность и низкое энергопотребление делают геркон оптимальным решением для автономных сигнализаций.
Для монтажа в бытовую технику производители выбирают миниатюрные герконы с чувствительностью около 10–20 ампер-витков, способные работать в температурных диапазонах от –40 до +85 °C. Их долговечность достигает 10⁶ циклов без потери контакта.
Как геркон помогает в контроле положения и движения
- Определение положения: геркон фиксирует прохождение магнита в конкретной точке, позволяя точно определить момент и место срабатывания. Например, в лифтах и конвейерах герконы сигнализируют о достижении конечных или промежуточных позиций.
- Контроль направления движения: с помощью нескольких герконов, установленных по маршруту, можно отслеживать направление перемещения объекта, анализируя последовательность срабатываний контактов.
- Фиксация скорости: при чередовании сигналов от нескольких герконов с известным расстоянием между ними рассчитывают скорость движения детали или механизма.
- Безопасность и автоматизация: герконы применяются для контроля закрытия дверей, крышек, обеспечивая блокировку оборудования при неправильном положении, предотвращая аварии.
Рекомендации по применению:
- Выбирать герконы с подходящей чувствительностью для конкретных магнитов, чтобы обеспечить стабильное срабатывание без ложных срабатываний.
- Располагать герконы в местах с минимальными вибрациями и воздействием электромагнитных помех.
- Использовать герконы с герметичным корпусом для эксплуатации в агрессивных средах или условиях повышенной влажности.
- Встраивать дополнительную защиту цепей, учитывая возможные механические нагрузки и частоту переключений.
Сравнение геркона с другими датчиками: плюсы и минусы
В отличие от индуктивных датчиков, геркон не требует питания и работает напрямую с электрическими цепями низкого напряжения. Это снижает сложность подключения и энергопотребление. Однако геркон чувствителен только к магнитам и не может фиксировать объекты без магнитного поля.
По сравнению с оптическими датчиками, геркон устойчив к запыленности, влаге и вибрациям, что делает его предпочтительным в жестких условиях эксплуатации. Оптические датчики нуждаются в чистоте линз и стабильном освещении, иначе точность измерений падает.
В сравнении с холловыми датчиками, которые используют эффект Холла для измерения магнитного поля и требуют питания, герконы проще и дешевле. Холловские сенсоры обеспечивают более точное позиционирование и позволяют измерять силу магнитного поля, тогда как геркон действует как простой переключатель «вкл/выкл».
Основной минус геркона – ограниченная скорость срабатывания и механическая инерция контактов, что делает его непригодным для быстродействующих приложений. В то же время, геркон лучше работает при экстремальных температурах по сравнению с полупроводниковыми датчиками.
Рекомендуется использовать геркон в задачах с низкочастотным срабатыванием, где важна долговечность и устойчивость к внешним воздействиям, например, в системах сигнализации, контроле положения дверей, безопасности промышленного оборудования. Для высокоточных и быстрых измерений лучше применять полупроводниковые датчики.
Распространённые ошибки при установке и проверке геркона
Частая ошибка – неправильное расположение геркона относительно магнита. Контакт должен быть строго параллелен плоскости переключения, иначе усиливается износ и снижается чувствительность. Расстояние между магнитом и герконным контактом превышает рекомендуемые 5–10 мм, что приводит к нестабильной работе или отсутствию срабатывания.
Игнорирование направления геркона. В герконах с обозначением полярности (например, с герметичной катушкой) неправильная ориентация может привести к некорректной работе или повреждению.
Ошибки при проверке: использование неподходящих тестеров с высоким напряжением или током. Герконы рассчитаны на низкие управляющие сигналы (до 100 В и 0,5 А). Для проверки лучше использовать мультиметр в режиме прозвонки с минимальным напряжением.
Отсутствие учета помех и магнитных полей со стороны других устройств. Герконы чувствительны к сильным магнитным полям, что может вызвать ложные срабатывания. Располагайте их подальше от электродвигателей и трансформаторов.
Неправильное закрепление корпуса геркона – чрезмерное давление или вибрации ускоряют износ контактов и разрушают корпус. Используйте мягкие крепежные элементы и амортизирующие прокладки.
Вопрос-ответ:
Что такое геркон и как он устроен?
Геркон — это небольшой электромагнитный переключатель, который состоит из двух тонких магнитных контактов, расположенных внутри герметичного стеклянного корпуса. При приближении магнитного поля контакты притягиваются друг к другу и замыкают цепь, а при удалении магнита — размыкаются. Благодаря герметичности корпуса контакты защищены от внешних воздействий, таких как влага и пыль.
В каких сферах применяются герконы?
Герконы часто используются в различных устройствах для контроля положения или открытия-закрытия дверей и крышек. Их можно встретить в охранных системах, бытовой технике, измерительных приборах и даже в автомобильной электронике. Благодаря надежности и простоте, герконы подходят для сигнализации о положении и для управления цепями без прямого контакта с внешними элементами.
Почему геркон предпочитают другим видам датчиков в некоторых случаях?
Одно из главных преимуществ геркона — его полная изоляция контактов от окружающей среды. Это делает его устойчивым к коррозии и загрязнениям, которые могут влиять на работу других типов переключателей. Кроме того, геркон не требует питания для работы и обладает высокой чувствительностью, что позволяет использовать его в условиях с низкими энергозатратами и высокой надежностью. Также отсутствие механического износа увеличивает срок службы устройства.
Как правильно подключать и использовать геркон в электрических цепях?
Подключение геркона не вызывает сложностей: его контакты включаются в разрыв цепи, которую нужно контролировать. Обычно геркон работает в низковольтных схемах с небольшой силой тока. При использовании важно убедиться, что параметры тока и напряжения не превышают допустимых значений для конкретной модели. Также следует учитывать, что геркон работает только в присутствии магнитного поля, поэтому для его активации нужно обеспечить близкое расположение магнита или магнитного элемента.
