Управление двумя лампочками с помощью одного выключателя – задача, которая может понадобиться в различных ситуациях, например, для экономии пространства или в случае установки выключателя в ограниченном месте. Чтобы реализовать такой проект, важно правильно выбрать схему подключения и учесть несколько технических особенностей.
Для управления двумя светильниками с одного выключателя потребуется использовать схему с параллельным подключением. При этом важно, чтобы выключатель был рассчитан на работу с двумя цепями, и каждый светильник был подключён к своей фазе. Такое подключение позволяет одновременно или поочередно включать обе лампы, в зависимости от желаемого результата.

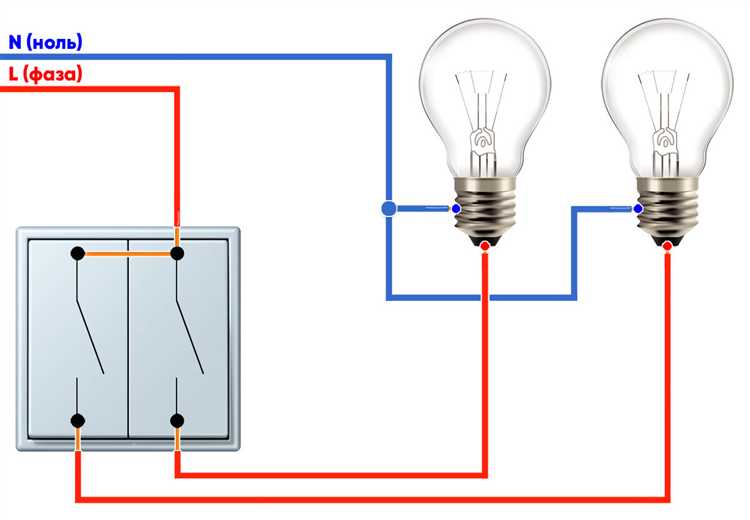

Один из вариантов реализации – это использование двухклавишного выключателя, который позволяет управлять двумя цепями, не прибегая к дополнительным устройствам. Важно, чтобы в электрической схеме была соблюдена правильная полярность, а провода соответствовали стандартам безопасности. Кроме того, стоит учитывать мощность ламп, чтобы избежать перегрузки линии и обеспечить долговечность работы устройства.
Если вам необходимо управлять двумя лампочками в одной комнате, такой подход обеспечит удобство и безопасность эксплуатации, минимизируя затраты на дополнительные приборы и улучшая функциональность электропроводки.
Выбор типа схемы для подключения двух ламп
Для управления двумя лампами одним выключателем существует несколько вариантов схем подключения. При выборе схемы важно учитывать не только простоту монтажа, но и возможные ограничения по мощности, безопасности и удобству эксплуатации. Рассмотрим три основных типа схем: последовательное, параллельное и комбинированное подключение.
При последовательном подключении обе лампы подключаются последовательно, то есть один контакт одной лампы соединяется с выходом другого, создавая цепь. Это простая схема, но она имеет серьезные ограничения: если одна из ламп выходит из строя, вся цепь будет нарушена. Кроме того, для данной схемы важно учитывать, что общая нагрузка на выключатель увеличивается, что может привести к перегреву или выходу из строя устройства при превышении допустимой мощности.
Параллельное подключение – наиболее распространенный способ, при котором каждая лампа подключена напрямую к источнику питания. Такой подход гарантирует, что при выходе одной лампы из строя, другие продолжают работать. Параллельная схема также позволяет эффективно распределить нагрузку на каждый элемент, снижая риски перегрева проводки и выключателя. Однако важно учесть, что в случае увеличения числа ламп потребуется более мощный выключатель и проводка с соответствующим запасом по току.
Комбинированная схема объединяет элементы обеих предыдущих. Например, можно подключить две лампы параллельно, но при этом использовать переключатель, который будет включать и выключать одну лампу, а затем другую. Этот вариант подходит для ситуаций, когда нужно управлять двумя лампами отдельно, но с возможностью управления обеими через один выключатель. Этот тип схемы требует дополнительного внимания к выбору правильных переключателей и их подключению.
При выборе схемы подключения также важно учитывать тип источника питания и характеристики выключателя. Важно, чтобы выключатель соответствовал мощности подключаемых ламп, а проводка была рассчитана на нужный ток. В случае сомнений лучше проконсультироваться с электриком, чтобы избежать проблем с безопасностью и надежностью работы всей системы.

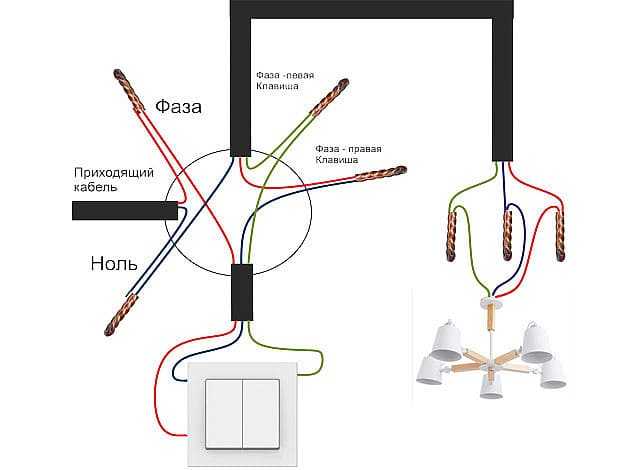

Как правильно провести проводку для двух ламп от одного выключателя
Для подключения двух ламп от одного выключателя потребуется несколько этапов. Важно заранее спланировать схему проводки, выбрать нужные материалы и соблюдать требования безопасности при монтаже.
1. Выбор проводов и материалов. Для подключения двух ламп лучше использовать провод с сечением 1.5 мм². Это обеспечит надежность соединений и минимизирует риск перегрева. Выключатель должен быть с двумя выходами для подключения двух проводов, а лампы – с отдельными патронами.
2. Планировка разводки. Включение обеих ламп от одного выключателя может быть выполнено в несколько способов. В стандартной ситуации оба источника света подключаются к одному проводному каналу, что позволяет управлять их включением с одного выключателя. Для этого необходимо, чтобы из выключателя провод шел на общее место подключения обоих источников света.
3. Монтаж проводки.
— Для начала необходимо от выключателя провести два проводника (фазный и нейтральный) к лампам.
— Важным моментом является правильное подключение проводов к каждому патрону. Для этого фазовый провод разделяется, и один провод идет на одну лампу, другой – на вторую. Нейтральный провод соединяется с обоими патронами.
4. Подключение проводов.
— Используйте клеммные соединения для надежного соединения проводов. Важно, чтобы все соединения были изолированы и не подвергались механическим повреждениям.
— Нейтральный провод соединяется с двумя лампами, а фазный провод должен быть разделен так, чтобы каждая лампа получала отдельный фазовый провод. Это обеспечит равномерное распределение нагрузки и уменьшит риск короткого замыкания.
5. Проверка правильности работы системы. После того как все подключения будут завершены, включите выключатель. Лампочки должны загореться одновременно при включении, а также должны правильно выключаться. Убедитесь в отсутствии перегрева проводов и отсутствии искр.
Важно помнить, что вся проводка должна соответствовать стандартам электробезопасности и требованиям местных нормативов. В случае сомнений лучше обратиться к квалифицированному электрику для проверки работы системы и соблюдения всех норм.
Установка двухклавишного выключателя: пошаговая инструкция
Для установки двухклавишного выключателя нужно соблюдать порядок действий, чтобы обеспечить безопасность и корректную работу устройства. Следуйте пошаговой инструкции:
Шаг 1: Подготовка инструментов и материалов
Для работы вам понадобятся: двухклавишный выключатель, отвертка, индикаторная отвертка (для проверки наличия напряжения), нож для изоляции проводов, плоскогубцы, зажимы и изолента. Также необходимо подготовить кабель, если старый изношен или не соответствует новому устройству.
Шаг 2: Отключение питания
Перед началом работы обязательно отключите электричество в щитке, чтобы избежать поражения током. Используйте индикаторную отвертку для проверки отсутствия напряжения на старом выключателе.
Шаг 3: Демонтаж старого выключателя
Снимите крышку старого выключателя, открутите крепежные винты и аккуратно извлеките устройство из коробки. Освободите провода, запомнив, какой провод к какой клемме подключен, или сделайте фотографию для ориентира.
Шаг 4: Подготовка проводов
Если провода старые, обрежьте их до нужной длины, оставив примерно 5 см для подключения. Очистите концы проводов от изоляции с помощью ножа, чтобы оголённые участки не были слишком длинными, но при этом обеспечивали хороший контакт.
Шаг 5: Подключение проводов
Подключите два фазы (обычно коричневый или красный провод) к клеммам L1 и L2 на новом выключателе. Нулевой провод (обычно синий) подключите к клемме N. Для правильного подключения важно, чтобы каждый провод был закреплён на соответствующей клемме, не перекрещиваясь с другими.
Шаг 6: Закрепление выключателя
После подключения всех проводов зафиксируйте выключатель в коробке с помощью винтов. Убедитесь, что устройство стоит ровно и крепко, без люфта.
Шаг 7: Установка крышки
Закрепите крышку на выключателе, убедившись, что она плотно прилегает и не мешает движению клавиш.
Шаг 8: Включение питания
Включите питание в щитке и проверьте работу устройства. Каждый из клавишных выключателей должен включать и выключать отдельную лампочку. Если всё работает правильно, установка завершена.
Совет: Если при включении не происходит ожидаемого эффекта, проверьте правильность подключения проводов и их надёжность. Иногда проблемы могут возникать из-за слабых соединений.
Как избежать короткого замыкания при подключении двух ламп
При подключении двух ламп одним выключателем важно соблюдать несколько правил, чтобы избежать короткого замыкания. Во-первых, стоит использовать качественные изоляторы и кабели, соответствующие стандартам безопасности. Все соединения должны быть надежно закреплены и изолированы. Не допускайте, чтобы оголенные участки проводов соприкасались между собой или с металлическими частями. Это может привести к короткому замыканию.
Одним из главных моментов является правильное подключение проводов. Для каждой лампы должен быть предусмотрен отдельный провод, а не один для обеих. Использование общего нейтрали для двух ламп возможно только в случае, если они подключены параллельно. При этом важно соблюдать правильную полярность подключения – фаза и нейтраль должны быть подключены к соответствующим клеммам каждой лампы.
Проверьте правильность соединений: при подключении выключателя на два положения важно правильно расставить провода, чтобы они не создавали замкнутый контур при включении. Если провода перепутаны или соединены неправильно, это может вызвать короткое замыкание.
Не перегружайте сеть. Использование ламп с высокой мощностью в одной цепи может вызвать перегрев проводки, что также увеличивает риск короткого замыкания. Выбирайте лампы, мощность которых не превышает допустимой для вашего электрического щита.
Наконец, перед подключением убедитесь, что выключатель и проводка рассчитаны на работу с двумя лампами. Использование слишком слабого оборудования может привести к неисправностям в системе. Для дополнительной безопасности можно установить автоматический выключатель, который при перегрузке или коротком замыкании отключит питание.
Какие материалы и инструменты понадобятся для работы
Для установки схемы управления двумя лампочками одним выключателем потребуется следующий набор материалов и инструментов:
- Выключатель с двумя выходами – важный элемент, который позволяет управлять двумя источниками света. Рекомендуется использовать двухпозиционный выключатель с соответствующими клеммами для подключения двух ламп.
- Проводка – потребуется медный провод сечением 1.5-2.5 мм² для подключения к выключателю и лампочкам. Лучше использовать кабель с изоляцией, устойчивой к высокой температуре и механическим повреждениям.
- Лампочки – двухламповое освещение будет работать с любыми стандартными лампами, но для оптимального энергопотребления и долговечности стоит выбрать светодиодные модели.
- Клеммные колодки – для надежного и безопасного соединения проводов. Используются для соединения проводов, ведущих от выключателя к лампочкам.
- Коробки для соединений – устанавливаются для защиты соединений проводов, особенно в местах, где проводка будет скрыта в стенах.
- Изолента – для дополнительной изоляции мест соединений проводов, если нет возможности использовать клеммные колодки.
Для работы также понадобятся следующие инструменты:
- Отвертка – для работы с клеммами выключателя и проводами. Лучше использовать изолированную отвертку для безопасности.
- Кусачки – для обрезки проводов до нужной длины.
- Нож для снятия изоляции – удобный инструмент для аккуратного снятия изоляции с проводов, без повреждения медных жил.
- Шуруповерт – для монтажа выключателя и других креплений.
- Мультиметр – для проверки электрических соединений и выявления возможных неисправностей.
Собрав все необходимые материалы и инструменты, можно безопасно и качественно выполнить установку схемы управления двумя лампами.
Технические особенности подключения ламп с разной мощностью
При подключении ламп с различной мощностью к одному выключателю важно учитывать несколько ключевых моментов, чтобы обеспечить безопасную и эффективную работу всей системы.
Главным фактором является расчет нагрузки на проводку и переключатели. Разные лампы потребляют разное количество энергии, что может привести к перегрузке, если проводка или выключатель не рассчитаны на такие нагрузки.
- Для двух ламп с разной мощностью лучше использовать двухпозиционные выключатели с независимыми контактами для каждой лампы. Это обеспечит надежное и безопасное управление каждой лампой.
- Не стоит подключать лампы с мощностью, превышающей допустимую нагрузку на выключатель и проводку. Для обычного выключателя максимальная мощность может составлять 200-300 Вт в зависимости от модели. Например, для лампы мощностью 100 Вт и другой на 60 Вт общая нагрузка составит 160 Вт.
- Если планируется подключение более мощных ламп, стоит использовать провода с большим сечением, чтобы минимизировать сопротивление и нагрев проводки. Рекомендуемое сечение проводов для нагрузки до 500 Вт – 1.5 мм², а для более мощных установок – 2.5 мм².
В случае использования галогенных или люминесцентных ламп, также важно учитывать их особенности:
- Галогенные лампы имеют высокий пусковой ток, что может повлиять на стабильность работы при использовании слабых проводников.
- Люминесцентные лампы (включая энергосберегающие) могут требовать специального балласта, который необходимо учитывать при проектировании электрической схемы.
Рекомендуется избегать использования двух ламп с сильно различающимися характеристиками в одной цепи, чтобы избежать нестабильной работы и перегрева. Для этого можно использовать разные цепи для каждой лампы или установить регулируемый выключатель для каждой из них.
Также важно контролировать температуру и вентиляцию в помещениях с мощными осветительными приборами. При чрезмерном нагреве даже качественные компоненты могут выходить из строя, что снизит срок службы оборудования и может привести к пожароопасным ситуациям.
Подключение ламп с разной мощностью требует внимания к деталям и точных расчетов. Это поможет не только обеспечить стабильную работу всей системы, но и повысить безопасность эксплуатации электрооборудования.
Ошибки, которые следует избегать при подключении двух ламп к одному выключателю
При подключении двух ламп к одному выключателю важно учесть несколько ключевых аспектов, чтобы избежать неприятных последствий. В первую очередь, не следует экономить на проводке. Использование проводов, не соответствующих необходимым нагрузкам, может привести к перегреву, короткому замыканию или даже пожару. Для ламп с высоким потреблением энергии выбирайте провода с подходящим сечением, чтобы обеспечить безопасную эксплуатацию.
1. Неправильная установка соединений может стать причиной множества проблем. Если соединения проводов не выполнены качественно, то со временем они могут ослабнуть или окислиться, что приведет к искрению или полному выходу из строя. Используйте клеммные колодки или специальные разъемы для надежных соединений, избегая скручивания проводов.
2. Игнорирование расчета нагрузки может быть фатальной ошибкой. При подключении двух ламп к одному выключателю важно заранее рассчитать общую потребляемую мощность. Если суммарная мощность ламп превышает номинальное значение для выключателя или проводки, это приведет к перегрузке системы и, как следствие, к выходу из строя элементов или даже к возгоранию. Проверьте, что номинал выключателя и проводки соответствует общей мощности ваших ламп.
3. Отсутствие защиты от короткого замыкания – еще одна ошибка, которую следует избегать. Установите автоматический выключатель или предохранитель, который защитит вашу электрическую цепь от короткого замыкания. Если этого не сделать, короткое замыкание может повредить не только проводку, но и другие элементы системы.
4. Несоответствие типов ламп также может привести к проблемам. Использование ламп с разными характеристиками (например, разных типов, мощностей или типов цоколя) в одной цепи затрудняет нормальную эксплуатацию и может вызвать перегрузку одного из источников питания. Убедитесь, что обе лампы имеют одинаковые параметры и подходят под ваш выключатель и проводку.
5. Ошибки при монтаже выключателя – если выключатель установлен неправильно или неподобающим образом, его эксплуатация может быть не только неудобной, но и опасной. Убедитесь, что выключатель установлен на удобной высоте и легко доступен для использования, а его механизмы правильно подключены к проводке.
6. Несоблюдение стандартов безопасности не должно быть допустимо при работе с электричеством. Всегда придерживайтесь стандартов безопасности и проводите монтаж в соответствии с требованиями ПУЭ (Правила устройства электроустановок). Помните, что даже небольшие нарушения могут привести к серьезным последствиям, включая поражение электрическим током.
7. Игнорирование проверки после подключения – важный шаг, который многие часто пропускают. После подключения и монтажа двух ламп необходимо проверить работу схемы. Убедитесь, что обе лампы работают стабильно, без миганий или перегрева. При первых признаках нестабильной работы лучше сразу остановить эксплуатацию и устранить причину неисправности.
Вопрос-ответ:
Как можно управлять двумя лампочками с одного выключателя?
Для управления двумя лампочками с одного выключателя можно использовать схему с параллельным подключением. В этом случае обе лампочки подключаются к одному источнику питания, а выключатель разрывает цепь, отключая оба устройства одновременно. Также существуют специальные двухклавишные выключатели, которые могут управлять двумя лампами поочередно или одновременно, в зависимости от конфигурации проводки.
Что делать, если одна из лампочек не включается при управлении через один выключатель?
Если одна из ламп не включается, сначала стоит проверить, правильно ли подключены все провода. Возможно, есть проблема с контактом или поврежден провод. Также может быть проблема с самой лампочкой, например, она перегорела. В случае, если с лампочкой всё в порядке, стоит проверить выключатель и убедиться, что схема соединения соответствует нужной.
Какая схема проводки лучше всего подходит для управления двумя лампами одним выключателем?
Один из вариантов — использовать схему с двухклавишным выключателем. В этом случае каждая клавиша отвечает за одну лампочку. Проводка должна быть выполнена таким образом, чтобы одна линия питания шла на обе лампочки, а выключатель разрывал цепь на каждой из них. Для этого используется два выхода, которые подключаются к разным лампам, обеспечивая управление каждой лампочкой по отдельности.
Можно ли управлять двумя лампами с одного выключателя без использования двухклавишного устройства?
Да, можно. Для этого нужно подключить лампы в параллельную цепь, а выключатель будет разрывать общий провод, который соединяет обе лампы. Это позволяет включать или выключать обе лампочки одновременно, но не дает возможности управлять ими по отдельности. Если же нужна возможность включать их поочередно, тогда потребуется более сложная схема с дополнительным оборудованием, например, реле или автоматами.
Что делать, если выключатель работает только для одной лампы, а вторую не включает?
В этом случае нужно проверить, не сломался ли выключатель или не нарушена ли цепь на одной из ламп. Возможно, проблема в проводке, и один из контактов не работает корректно. Также стоит проверить вторую лампочку на работоспособность. Если с ней всё в порядке, возможно, стоит заменить выключатель на двухклавишный, чтобы каждая лампочка могла включаться отдельно.
