Датчик уровня масла – ключевой элемент системы контроля технического состояния двигателя. Его задача – оперативное определение количества масла в картере или другом резервуаре, что позволяет избежать масляного голодания и предотвратить повреждение силового агрегата. Наиболее распространены два типа датчиков: поплавковые и емкостные. Каждый из них имеет собственный алгоритм работы и уровень чувствительности, определяющий точность измерения.
Поплавковый датчик основан на механическом перемещении поплавка, соединённого с реостатом. Изменение уровня масла приводит к перемещению поплавка, что вызывает изменение сопротивления на выходе устройства. Этот сигнал передаётся в блок управления и может быть отображён на панели приборов или использоваться системой защиты двигателя.
Емкостной датчик измеряет изменение диэлектрической проницаемости масла. При снижении уровня масла ёмкость между электродами уменьшается, что фиксируется схемой контроля. Такой тип датчика лишён подвижных элементов, устойчив к вибрациям и температурным перепадам, что делает его предпочтительным для применения в коммерческом транспорте и промышленной технике.
Для корректной работы необходимо учитывать плотность и температуру масла. Например, при температуре ниже -20 °C вязкость масла возрастает, что может повлиять на реакцию поплавка или изменить диэлектрические свойства. Рекомендуется регулярная проверка работоспособности датчика, особенно перед сезоном высоких нагрузок. Установка дополнительного модуля калибровки позволяет повысить точность считывания данных и адаптировать систему под конкретные условия эксплуатации.

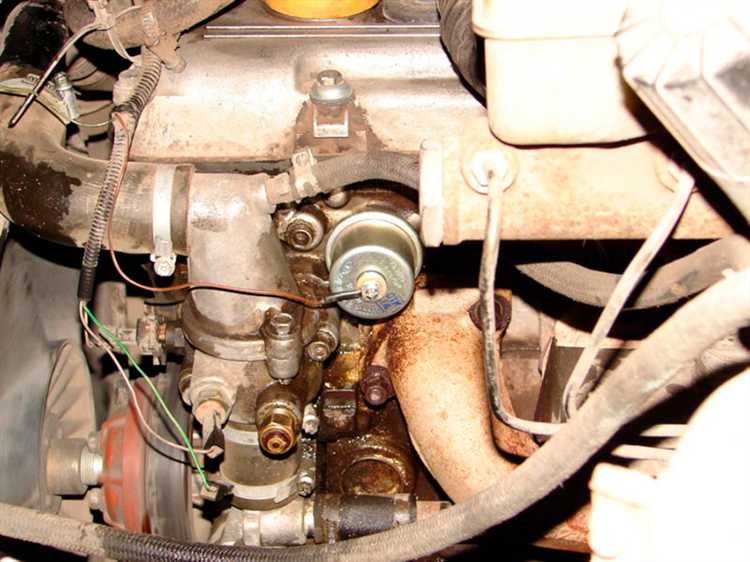

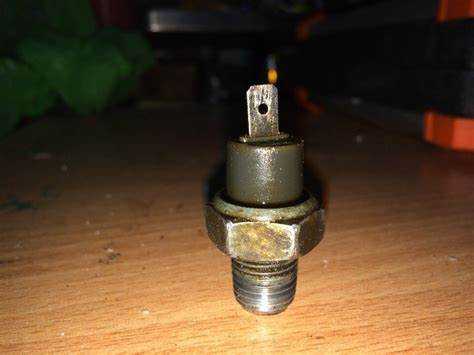

Как датчик определяет уровень масла в картере

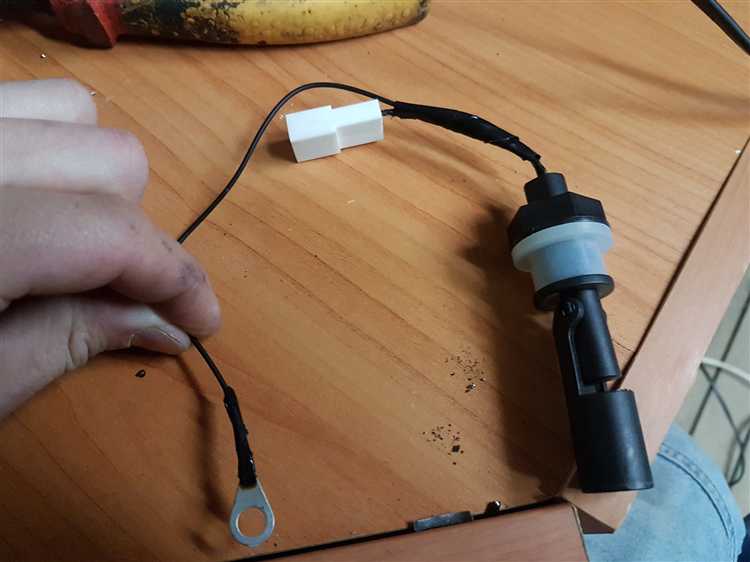

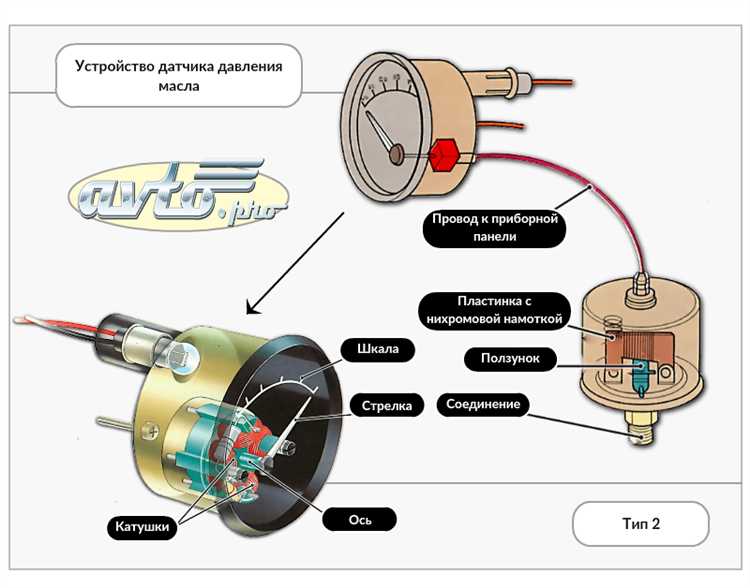

Датчик уровня масла чаще всего представляет собой электронное устройство с поплавковым или емкостным принципом действия. В поплавковом варианте датчик содержит герметичный магнитный поплавок, движущийся по направляющей. По мере изменения уровня масла поплавок изменяет своё положение, что фиксируется герконами или резистивной дорожкой. Эти сигналы преобразуются в электрическое напряжение, соответствующее текущему уровню масла.

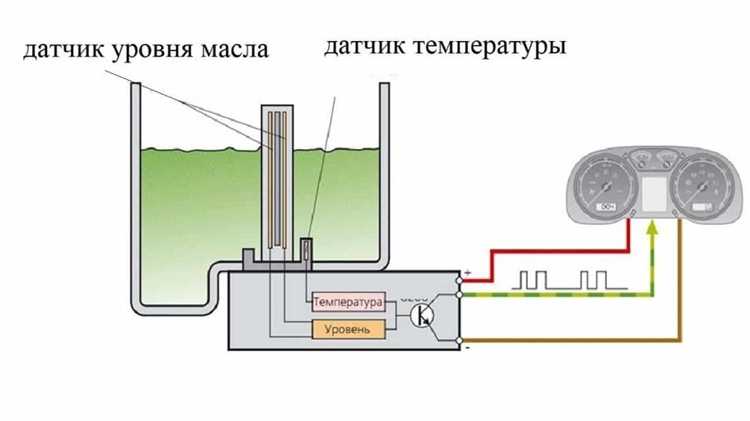

В емкостных датчиках используется пара электродов, размещённых вертикально внутри корпуса. Масло, обладая определённой диэлектрической проницаемостью, изменяет емкость между электродами по мере подъёма или падения уровня. Контроллер анализирует это значение и выдаёт точное показание.
Важно: Датчик устанавливается строго вертикально в нижней части картера, где накапливается максимальный объём масла. Смещение по оси или установка под углом искажают результат.
Температура масла также учитывается при измерении: большинство современных датчиков оснащаются терморезисторами для коррекции данных. Это критично, поскольку вязкость и диэлектрическая проницаемость масла изменяются при нагреве.
Для точной работы датчика важно наличие заземления, стабильного питания и отсутствие отложений на корпусе. Накопившийся на зонд налёт может нарушить показания, особенно у емкостных моделей. Рекомендуется проверка и очистка каждые 10–15 тыс. км пробега.
Различия между емкостными и поплавковыми датчиками
Емкостные и поплавковые датчики уровня масла существенно отличаются по принципу действия, точности, условиям эксплуатации и стоимости. Правильный выбор зависит от технических требований системы и среды установки.
- Принцип измерения: Емкостные датчики определяют уровень масла по изменению диэлектрической проницаемости между электродами. Поплавковые фиксируют уровень механически с помощью поплавка, связанного с датчиком положения.
- Точность: Емкостные датчики обеспечивают более высокое разрешение измерения – до миллиметра. Поплавковые менее чувствительны и подходят для грубого контроля уровня.
- Чувствительность к типу масла: Емкостные устройства требуют калибровки под конкретный тип масла из-за разных диэлектрических свойств. Поплавковые универсальны и не зависят от состава жидкости.
- Износ и надежность: Поплавковые датчики подвержены механическому износу, особенно при высокой вибрации или загрязнении масла. Емкостные не имеют движущихся частей и подходят для агрессивных условий.
- Температурный диапазон: Емкостные системы сохраняют точность при температурных колебаниях, тогда как поплавковые могут давать погрешности при изменении вязкости масла.
- Монтаж и габариты: Поплавковые требуют места для движения поплавка. Емкостные компактнее, что упрощает установку в ограниченном пространстве.
- Стоимость: Поплавковые дешевле в производстве и обслуживании. Емкостные стоят дороже, но дают более точную и стабильную информацию при длительной эксплуатации.
Для систем, где важна точность и долговечность – предпочтительнее емкостные датчики. При необходимости недорогого и простого решения – поплавковые остаются актуальными.
Влияние температуры и вязкости масла на показания датчика
Работа датчиков уровня масла напрямую зависит от физических свойств жидкости, особенно от температуры и вязкости. При понижении температуры масло становится гуще, увеличивается его сопротивление перемещению, что может вызывать заниженные показания емкостных и ультразвуковых датчиков. Такие устройства рассчитывают уровень по скорости прохождения сигнала или изменения емкости, а повышенная вязкость и плотность искажают эти параметры.
При температуре ниже 0 °C, даже синтетические масла могут демонстрировать значительное увеличение вязкости, что приводит к задержке стабилизации уровня после запуска двигателя. Это особенно критично при кратковременной работе мотора, когда масло не успевает прогреться. В результате датчик фиксирует заниженный уровень, хотя в действительности он соответствует норме при рабочих температурах.
Наоборот, при перегреве (выше 100 °C) масло теряет вязкость, становится более текучим, и уровень в картере может временно повышаться из-за перераспределения массы жидкости. Это может привести к ложному превышению уровня, особенно если используется датчик с поплавковым механизмом, не учитывающим тепловое расширение.
Для корректной работы системы измерения уровня необходимо использовать датчики с температурной компенсацией. Такие устройства автоматически корректируют показания, учитывая текущую температуру масла. При отсутствии компенсации следует производить замер уровня при прогретом двигателе (80–90 °C), на ровной поверхности, через 5–10 минут после остановки – в этот момент масло максимально стабилизировано.
Также важно учитывать, что каждая марка масла имеет свой температурно-вязкостный профиль. Использование смазки, не соответствующей спецификации производителя двигателя, может привести к систематическим ошибкам в показаниях уровня. Поэтому необходимо подбирать масло строго в соответствии с допусками и учитывать сезонные изменения температуры окружающей среды.
Схема подключения датчика уровня масла к электронному блоку
Для подключения датчика уровня масла к электронному блоку управления (ЭБУ) необходимо учитывать тип датчика: аналоговый или цифровой. Наиболее распространён аналоговый датчик с переменным сопротивлением, изменяющимся в зависимости от уровня масла.
Питание датчика осуществляется от общего стабилизированного источника 5 В, выходящего из контроллера. Подключение производится через экранированный провод, минимизирующий влияние помех. Длина провода не должна превышать 1,5 м, иначе возрастает риск искажения сигнала.
При подключении следует исключить возможность короткого замыкания и обеспечить надёжный контакт всех разъёмов. Монтаж выполняется при отключённой бортовой сети. После установки требуется верификация сигнала с помощью диагностического ПО, чтобы убедиться в корректной работе датчика и его взаимодействии с контроллером.
Типичные неисправности датчиков и методы их диагностики
Окисление контактных площадок приводит к нестабильной передаче сигнала. Это можно выявить визуальным осмотром разъема. Контакты с налетом нужно зачистить и обработать диэлектрической смазкой.
Повреждение герметичности корпуса вызывает проникновение масла внутрь электронного модуля. Признак – наличие масла на плате и коррозия элементов. В этом случае датчик подлежит замене, восстановление невозможно.
Обрыв или короткое замыкание сигнального провода фиксируется с помощью мультиметра. На исправном участке сопротивление должно быть в пределах нормы, близкой к нулю. При обрыве – бесконечное сопротивление, при замыкании – 0 Ом.
Некорректные показания уровня могут быть вызваны деградацией чувствительного элемента. Для диагностики используют тестовый сигнал, подаваемый на вход ЭБУ. Если показания уровня не изменяются при варьировании сопротивления, датчик неисправен.
В автомобилях с CAN-шиной сбои датчика могут сопровождаться ошибками в блоке управления. Считывание кодов неисправностей сканером типа ELM327 позволяет определить точный тип сбоя – обрыв цепи, превышение или занижение сигнала.
Периодичность калибровки и технического обслуживания
Для сохранения точности показаний датчика уровня масла требуется регулярная калибровка и обслуживание. Рекомендуемые интервалы зависят от условий эксплуатации и типа оборудования.
- Калибровка датчика должна проводиться не реже одного раза в 6 месяцев при нормальных условиях работы.
- Для машин с интенсивным циклом работы (более 10 часов в сутки) интервал сокращается до 3 месяцев.
- При эксплуатации в агрессивных средах (пыль, высокая влажность, перепады температуры) рекомендуется проверять калибровку ежемесячно.
Техническое обслуживание включает:
- Очистку сенсорной поверхности от загрязнений и отложений – минимум раз в 3 месяца.
- Проверку соединений и проводки на предмет износа и коррозии – каждые 6 месяцев.
- Контроль работоспособности сигнального устройства и исправности электроники – при каждом ТО двигателя.
Любое отклонение показаний более чем на 3% от эталонных значений требует внеплановой калибровки и диагностики. Несоблюдение данных интервалов приводит к снижению точности, что может повлиять на своевременность замены масла и увеличить риск повреждения оборудования.
Особенности работы датчиков в дизельных и бензиновых двигателях
Датчики уровня масла в дизельных и бензиновых двигателях различаются по конструктивным и эксплуатационным характеристикам, обусловленным разницей в рабочей среде и температурных режимах. В дизельных моторах масло подвергается более высокой нагрузке из-за повышенной температуры и давления, что требует применения датчиков с улучшенной термостойкостью и стойкостью к агрессивным компонентам масла.
В дизельных двигателях используют чаще датчики с герметичной конструкцией и материалами, устойчивыми к воздействию сажи и присадок, присутствующих в масле. Электрические контакты таких датчиков защищены от окисления и коррозии, что обеспечивает стабильность показаний в условиях вибрации и загрязнения.
Для бензиновых двигателей допустимы более простые по конструкции датчики, так как температура масла ниже, а его химический состав менее агрессивен. Здесь применяются чаще емкостные или резистивные датчики, которые обеспечивают достаточную точность и быстроту реакции на изменение уровня масла.
Рекомендации по установке и эксплуатации заключаются в строгом соответствии датчика типу двигателя: использование дизельных датчиков на бензиновых моторах допустимо, но нецелесообразно с точки зрения стоимости и избыточных требований к материалам. Обратное – применение бензиновых датчиков на дизелях – может привести к преждевременному выходу из строя и неверным показаниям.
Особое внимание при монтаже уделяют месту установки датчика. В дизельных двигателях оптимально размещать датчик в зоне минимального воздействия механических загрязнений и термического воздействия, что снижает износ и повышает долговечность. Для бензиновых двигателей подобные требования менее строгие, но также важны для корректности измерений.
Как интерпретировать сигналы с датчика на приборной панели
Красный индикатор или мигающий символ указывают на опасно низкий уровень масла или нарушение давления. В таких случаях немедленная остановка двигателя и проверка уровня обязательны, чтобы избежать повреждений. Отсутствие сигнала при работающем двигателе может свидетельствовать о неисправности датчика или цепи, что требует диагностики.
При интерпретации учитывайте характер сигнала: стабильное горение предупреждения свидетельствует о постоянной проблеме, мигание – о критическом состоянии. Современные автомобили иногда сопровождают сигнал звуковым оповещением, подтверждающим срочность действия.
Регулярная проверка уровня масла вручную при появлении предупреждения исключает ложные срабатывания и помогает предотвратить поломки. При диагностике неисправностей датчика целесообразно использовать мультиметр для измерения сопротивления или напряжения, сопоставляя значения с техническими требованиями производителя.
Вопрос-ответ:
Как датчик уровня масла определяет количество масла в резервуаре?
Датчик фиксирует уровень масла с помощью изменения определённых физических параметров, таких как давление, сопротивление или емкость, в зависимости от конструкции. Например, в поплавковых датчиках положение поплавка меняется вместе с уровнем масла, что преобразуется в электрический сигнал. Этот сигнал затем интерпретируется для отображения точного уровня масла.
Какие виды датчиков уровня масла существуют и в чем их отличия?
Основные типы включают поплавковые, емкостные, ультразвуковые и оптические датчики. Поплавковые измеряют уровень с помощью плавающего элемента, емкостные — определяют изменения емкости между электродами в зависимости от наличия масла, ультразвуковые используют звуковые волны для измерения расстояния до поверхности масла, а оптические фиксируют изменение светового сигнала. Каждый тип имеет свои преимущества и области применения.
Можно ли использовать датчик уровня масла в условиях высокой температуры и агрессивной среды?
Некоторые модели датчиков разработаны специально для работы в экстремальных условиях, включая высокие температуры и химически активные среды. Для таких случаев применяются устойчивые материалы и специальные герметизации. Однако перед выбором датчика следует уточнить его технические характеристики, чтобы он подходил именно для ваших условий эксплуатации.
Почему датчик уровня масла иногда дает неверные показания?
Неправильные данные могут появляться из-за загрязнений, износа элементов, неправильной установки или неисправности электроники. Также возможны сбои из-за пены на поверхности масла или резких колебаний температуры и давления. Регулярная проверка и обслуживание помогают избежать таких проблем.
Как правильно подключить и настроить датчик уровня масла в системе контроля?
Подключение зависит от типа датчика и схемы оборудования. Обычно требуется подключить питание и выходной сигнал к контроллеру или индикатору. Настройка включает калибровку датчика для точного соответствия уровню масла, что может выполняться с помощью программного обеспечения или механических регулировок. Важно соблюдать рекомендации производителя и проверять корректность работы после установки.
