Как работают регулируемые капельницы для капельного полива

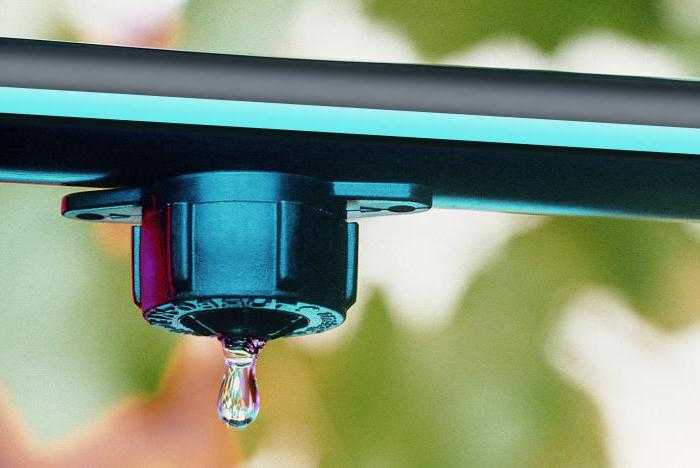

Регулируемая капельница представляет собой устройство, обеспечивающее точную подачу воды к корневой системе растений с расходом от 0,5 до 8 л/ч в зависимости от настроек. Внутри корпуса находится мембрана и лабиринтный канал, создающие сопротивление потоку при давлении в диапазоне 0,8–1,5 бар. При отклонении давления более чем на 0,2 бар система компенсирует изменение, сохраняя заданный расход с погрешностью не более ±5%.

Конструкция капельницы включает регулируемый винт или движок: поворачивая его, оператор изменяет длину канала или натяжение мембраны. При повороте на одну четверть оборота расход может меняться на 0,5–1 л/ч, что позволяет подстраивать объем поступления воды в зависимости от типа почвы и фазы вегетации растений. Лабиринтный канал обеспечивает равномерное распределение давления по всей поверхности мембраны, исключая резкие перепады в режиме работы.

При монтаже следуют учитывать расстояние между капельницами: для легких песчаных почв оптимально размещать эмиттеры через 20–25 см, для суглинков – через 30–35 см. Давление в магистрали должно поддерживаться в пределах указанного диапазона – при отклонении свыше 0,2 бар стоит установить регулятор на входе в линию. Использование фильтра грубой очистки с ячейкой 120 мкм уменьшает риск засорения емиттера и продлевает срок службы до 5 лет при ежемесячной проверке.

Рекомендуется промывать систему перед началом сезона, проверяя стабильность расхода через каждые 100 часов работы: для этого достаточно открыть капельницу в открытое ведро и замерить подачу воды за 1 минуту. Если отклонение превышает 10% от номинала, стоит разобрать капельницу, промыть мембрану струёй воды и при необходимости заменить уплотнительное кольцо. В конце сезона рекомендуется снять капельницы, просушить и хранить в тёмном помещении при температуре 4–10 °C, чтобы сохранить эластичность материала.

Как устроен механизм регулировки потока воды в капельницах

Регулировочный винт установлен в верхней части корпуса капельницы из полипропилена. При вращении винта меняется глубина погружения штифта в лабиринтный канал длиной примерно 15 мм и диаметром 0,8–1,2 мм. В результате изменяется эффективное сечение протока, что позволяет плавно менять расход воды в диапазоне от 2 л/ч до 8 л/ч при давлении 0,5–1,5 бар. Диаметр отверстия под штифт составляет 1 мм, а шаг резьбы винта – 0,25 мм, что обеспечивает точность регулировки с шагом около 0,2 л/ч на полный оборот винта.

В капельницах с давление-компенсационной мембраной вместо винта применяется тонкая силиконовая мембрана толщиной 0,15 мм и пружина из нержавеющей стали. При давлении 0,5 бар мембрана закрывает канал, а при росте давления до 1,5 бар мембрана постепенно смещается, поддерживая постоянный расход 4 л/ч ± 0,5 л/ч вне зависимости от перепада высот до 1 м. Мембрана расположена над лабиринтом и прижата пружиной с усилием 0,02 Н, что позволяет избежать гидроударов при кратковременных скачках давления.

Для начальной настройки следует установить давление на магистрали на отметке 1 бар с помощью регулятора давления и фильтра с ячейкой не менее 120 мкм. Затем плавными вращениями винта добиться равномерных капель с интервалом 1–2 с. После установки оптимального расхода советуют сделать тест на протяжении 30 мин, чтобы убедиться в отсутствии подтеков и стабильности каплеобразования.

Важная рекомендация: при давлении выше 2 бар или при перепаде высот, превышающем 1 м, устанавливать дополнительные понижатели давления, иначе может произойти «проскок» воды через мембрану с расходом до 10 л/ч, что приведёт к переувлажнению. Рекомендуем проверять давление в точке подключения не реже одного раза в месяц и при необходимости корректировать положение винта, так как баланс между давлением и сопротивлением лабиринта меняется со временем из-за засорения каналов.

Материалы корпуса (полипропилен, УФ-стабилизированный) и уплотнительные кольца (EPDM) выдерживают температуру до +60 °C и жёсткость воды до 1 ммоль/л без деформаций. Если жёсткость превышает 2 ммоль/л, необходима установка механического фильтра на 120 мкм до капельниц. При соблюдении этих параметров срок службы регулируемой капельницы достигает 5–7 лет без потери точности расхода.

Влияние давления в системе на работу регулируемых капельниц

Регулируемые капельницы обычно рассчитаны на рабочий диапазон давления от 0,8 до 1,2 бар. При давлении ниже 0,8 бар мембрана не полностью открывается, что снижает заявленный расход на 15–20 %. Если давление падает до 0,6 бар, поток может уменьшиться на 40 %, что приводит к недополиву и пересыханию растений.

При давлении выше 1,2 бар регулирующий элемент начинает пропускать лишнюю воду: при 1,5 бар фактический расход вместо 4 л/ч вырастает до 5–5,5 л/ч. Это приводит к перерасходу воды и перезаливанию почвы. При превышении 2,0 бар возникает риск механического повреждения корпуса капельницы, что увеличивает вероятность протечек или растрескивания пластика.

Для удержания давления в диапазоне используют редукторы или встроенные компенсаторы. При протяжённых магистралях длиной свыше 100 м рекомендуют устанавливать основное снижение до 1,0 ± 0,1 бар у ввода в линию и дополнительные регуляторы на каждом развитом ответвлении. Это обеспечивает потери напора не более 0,02 бар/10 м трубы при внутреннем диаметре 16 мм.

Разница высоты между верхними и нижними точками участка влияет на давление: на каждые 10 м подъёма давление снижается на 1,0 бар. Если перепад превышает 2 м, рекомендуется устанавливать компенсирующие капельницы с встроенным снижением зависимости от давления. Например, при перепаде в 3 м верхние растения будут недополучать 0,3 бар, что эквивалентно уменьшению расхода до 75 % от номинального.

Рекомендуется проверять давление в точках подключения капельниц манометром перед запуском системы и каждые три месяца после начала сезона. Корректировка давления должна осуществляться до достижения стабильного расхода в пределах ±5 % от заводских характеристик. При обнаружении отклонений свыше 0,1 бар проводят чистку фильтра и сверяют калибровку редуктора.

При обустройстве на поверхности с уклоном свыше 5 % используют дренажные клапаны для снижения гидравлических ударов при выключении насоса. Это предотвращает резкие скачки давления до 2,5–3,0 бар, которые могут вывести капельницы из строя в течение 2–3 недель активной эксплуатации.

Разновидности регулирующих элементов и их назначение

Основная задача регулирующих элементов в капельницах – обеспечение заданного расхода воды при изменении давления и условий эксплуатации. Ниже перечислены наиболее распространённые типы с конкретными характеристиками и рекомендациями.

• Винтовые регулировочные элементы

  • Конструкция: металлический или пластиковый винт с шагом резьбы 0,5 мм, встроенный в корпус капельницы.
  • Диапазон регулировки: плавная настройка расхода от 0 до 8 л/ч при давлении 1 бар; эффективна в диапазоне 0,5–2,5 бар.
  • Преимущества: точная настройка потока для индивидуальных растений, возможность установки минимального расхода (0,2 л/ч).
  • Рекомендации: применять в системах с переменным давлением (колебания до ±0,3 бар) и при необходимости тонкой дозировки – например, для тепличных культур (рассада томатов, огурцов).

• Мембранные регуляторы давления

  • Конструкция: эластичная мембрана из EPDM, опирающаяся на калиброванное отверстие диаметром 0,6–1,2 мм.
  • Диапазон работы: гарантированная компенсация давления от 0,5 до 3,5 бар; стабильный расход 2–4 л/ч при флуктуациях ±1 бар.
  • Особенности: самокомпенсация давления предотвращает увеличение потока при росте давления; устойчивость к мелким механическим загрязнениям (частицы до 200 мкм).
  • Назначение: равномерное орошение длинных линий (более 50 м), особенно на участках с перепадами высот до 10 м.

• Саморегулирующие (тепловые) элементы

  • Конструкция: восковой элемент внутри капельницы, реагирующий на изменение температуры окружающей среды.
  • Принцип действия: при возрастании температуры воск расширяется, уменьшая проходное сечение; при снижении температуры – сужается, увеличивая расход.
  • Рабочие параметры: гарантированный расход 2 л/ч при давлении 1,5 бар и температуре воздуха 20 °C; вариативность потока в пределах ±30 % при колебаниях температуры от 5 °C до 35 °C.
  • Назначение: посадки с выраженным температурным режимом (виноградники, декоративные кустарники), когда необходимо компенсировать испарение при жаре.

• Регулирующие вкладыши-диски (прессшайбы)

  • Материал: полиэтилен низкой плотности или нейлон; отверстие диска калибровано: 0,8–2 мм.
  • Варианты: диски с отверстиями Ø 0,8 мм обеспечивают расход 1 л/ч при давлении 1 бар; Ø 1,2 мм – 2 л/ч; Ø 1,6 мм – 4 л/ч; Ø 2 мм – 8 л/ч.
  • Преимущества: быстрая замена для изменения расхода, минимальный риск засорения за счет гладкой поверхности диска.
  • Рекомендации: использовать в недорогих линиях капельного полива (деревья, кустарники), где требуется переключение между вставками при смене культур или сезонов.

• Клапаны-предохранители (автофлоу)

  • Конструкция: пружинный клапан, открывающийся только при достижении порогового давления (обычно 0,8 бар).
  • Функция: предотвращение протекания при низком давлении (< 0,6 бар), автоматическое открытие при достижении установленного порога.
  • Применение: системы, подключённые к фонтанам или насосам с медленным запуском, где необходимо исключить подтёки до набора рабочего давления.
  • Рекомендации: выбирать клапаны с калибровкой под конкретный насос (напр., 0,7 бар для маленьких насосов мощностью 0,25 кВт); при давлении выше 3 бар дополнительно устанавливать редукционный клапан.

• Электромагнитные регулирующие узлы (электроклапаны с дросселем)

  • Конструкция: соленоидный клапан (рабочее напряжение 12 В или 24 В) с регулируемым дросселем на выходе.
  • Диапазон потока: при открытом клапане дроссель позволяет настраивать расход 0–10 л/ч; давление 1–4 бар.
  • Особенности: мгновенное перекрытие воды, интеграция с контроллерами (таймеры, датчики влажности); точность регулировки ±0,1 л/ч.
  • Назначение: автоматизированные системы с несколькими зонами полива, где требуется точный контроль каждого участка в зависимости от показаний сенсоров.

Рекомендации по выбору:

1. Для участков с перепадами давления более 1 бара при длине линии свыше 30 м выбирать мембранные регуляторы или саморегулирующие капельницы.
2. Если требуется периодическая перенастройка под разные культуры, более эффективны диски-вкладыши и винтовые регулировочные элементы.
3. При кабельном или беспроводном управлении зоной полива использовать электромагнитные узлы с дросселем и интегрировать с контроллерами влажности почвы.
4. В регионах с резкими перепадами суточных температур (более ±15 °C) отдавать предпочтение саморегулирующим элементам с термовоском.
5. Во избежание протечек при низком давлении устанавливать клапаны-предохранители, особенно при питании от фонтанов или маломощных насосов.

Пошаговая настройка капельницы под нужды конкретного растения

Для обеспечения оптимального водоснабжения каждому растению необходимо точно настроить капельницу. Учитываются вид растения, тип почвы, климат и стадия роста.

1. Определите водные потребности растения

   • Овощи с глубокой корневой системой (помидоры, огурцы) – 2–3 л в день.
   • Кустарники и плодовые деревья – до 10 л в день в жаркий период.
   • Травы и салаты – 0.5–1 л в день.

2. Измерьте производительность капельницы

   • Подставьте мерную ёмкость под капельницу.
   • Включите подачу воды на 10 минут.
   • Измерьте объём воды и пересчитайте на час (например, 200 мл за 10 минут = 1.2 л/час).

3. Настройте поток воды

   • Используйте поворотный регулятор на капельнице.
   • Достигайте нужного значения, ориентируясь на расчётную норму полива и длительность работы системы.

4. Скорректируйте время работы системы

   • Если капельница выдаёт 2 л/час, а растению нужно 1.5 л – полив должен длиться 45 минут.
   • Для автоматизированных систем задайте точную длительность и частоту в контроллере.

5. Проверяйте уровень увлажнённости почвы

   • Через 2–3 полива проверьте влажность на глубине 10–15 см.
   • Если почва слишком влажная – сократите время или поток.
   • Сухая земля – увеличьте продолжительность или подачу воды.

Точная настройка позволяет избежать переувлажнения и дефицита влаги, повышая урожайность и снижая расход воды.

Как учитывать уклон участка при установке капельниц

Определите угол и направление склона: измерьте перепад высот по длине гряды с помощью нивелира или лазерного дальномера. При уклоне до 5 % (разница 5 м на 100 м) давление в системе изменяется примерно на 0,5 бар (50 кПа). Если уклон составляет 5–10 % (5–10 м на 100 м), изменение давления достигает 1 бар (100 кПа). Уклоны более 10 % требуют дополнительных стабилизаторов и редукционных клапанов.

Используйте компенсирующие капельницы при перепаде до 10 м: выбирайте модели с давлением открытия 0,8–1,5 бар и сохранением нормы расхода в диапазоне 0,5 – 3,5 бар. Такие капельницы (PC или PCJ) обеспечивают стабильные 4 л/ч при перепаде давления до 0,7 бар, что гарантирует равномерный полив на склонах до 7 %. При уклоне свыше 7 % устанавливайте линии вдоль горизонталей (контурные ряды), чтобы минимизировать перепады давления.

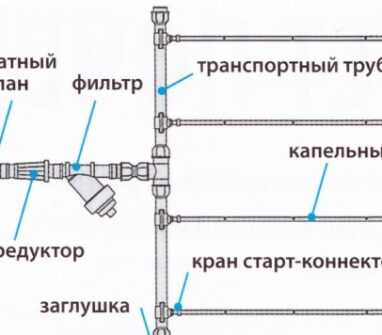

Размещение магистральных и распределительных линий: магистраль прокладывают по верхней кромке участка, поддерживая исходное давление 2,0–2,5 бар. Подсоединяйте распределительные трубопроводы перпендикулярно склону через каждые 10–15 м, что снижает перепады давления до 0,2–0,3 бар на каждом отводе. Максимальная длина одного спуска при уклоне 5 % не должна превышать 20 м без установки регулятора давления.

Подбор регуляторов давления и обратных клапанов: при перепаде высот 10 м давление на низшей точке возрастает на 1 бар. Для профилактики переувлажнения нижних растений устанавливайте редукционные клапаны, настроенные на 1,5 бар, на входе в каждый контур. Обратные клапаны каждые 15–20 м предотвращают самопроизвольный сброс воды в низовую часть при выключении насоса.

Регулировка расстояния между капельницами: на наклонных грядах с интенсивным стеканием воды рекомендуется увеличивать интервал между капельницами до 30 см, чтобы избежать концентрации влаги у основания каждого растения. При уклоне менее 3 % можно использовать стандартный шаг 20 см.

Периодический контроль и корректировка: после запуска системы замерьте фактический расход капельниц в верхней, средней и нижней точках гряды. Разница не должна превышать 10 %. При превышении показателя перенастройте редукторы или установите дополнительные компенсаторы. Осматривайте систему каждые 2–3 недели, проверяйте забитость фильтров и выравнивание трубопроводов.

Чем отличаются модели капельниц по производительности и диапазону регулировки

Производительность капельниц варьируется от 1 до 10 литров в час, что напрямую влияет на скорость полива и количество воды, поступающей к растению. Для низкопроизводительных капельниц (1–3 л/ч) характерно точное и медленное увлажнение почвы, что оптимально для молодых растений и рассад. Высокопроизводительные модели (5–10 л/ч) подходят для взрослых культур с развитой корневой системой и большим потреблением влаги.

Диапазон регулировки обычно составляет от 20% до 100% от максимальной производительности. Модели с узким диапазоном (например, 3–5 л/ч с регулировкой 2–3 л/ч) подходят для участков с равномерным поливом, где нет необходимости резко изменять поток воды. Широкий диапазон регулировки (1–10 л/ч) востребован в условиях переменных требований по увлажнению, позволяя адаптировать подачу воды под разные этапы роста или типы почв.

Важным фактором является стабильность производительности при изменении давления. Капельницы с встроенным компенсатором давления сохраняют заданный расход в пределах ±5% при перепадах давления от 1 до 4 атм. Такие модели рекомендуется использовать в системах с нестабильным давлением воды, чтобы избежать переувлажнения или пересушки.

При выборе капельниц с регулируемой производительностью следует учитывать характеристики конкретной культуры и особенности почвы. Для песчаных грунтов лучше подходят капельницы с меньшей максимальной производительностью и узким диапазоном регулировки, чтобы избежать быстрого стекания воды. На глинистых почвах эффективны модели с высокой производительностью и широким диапазоном регулировки, обеспечивающие равномерное распределение влаги.

Как определить и устранить засоры, влияющие на равномерность подачи воды

Определение засоров начинается с визуального осмотра капельниц на наличие неровностей и снижения объёма подачи воды. Замедленная или прерывистая капля указывает на частичное перекрытие канала. Для точного анализа снимите капельницу и продуйте её под напором воды – снижение давления или слабая струя свидетельствуют о засоре.

Проверка системы фильтрации – важный этап диагностики. Засоры часто образуются из-за мелких частиц в воде, которые задерживаются фильтрами. Очистите или замените фильтры согласно регламенту, чтобы избежать повторных проблем.

Удаление засоров проводят несколькими способами. Для механической очистки используйте тонкую иглу или проволоку, аккуратно прокалывая или прочищая внутренние каналы капельницы. При наличии минеральных отложений рекомендуется замочить капельницу в растворе лимонной кислоты (1-2%) на 30-60 минут для растворения солевых отложений.

После очистки обязательно промойте капельницу под напором, чтобы удалить остатки загрязнений и кислотного раствора. Проверьте подачу воды – равномерная и стабильная струя говорит о восстановлении работоспособности.

Профилактика включает регулярную проверку и очистку капельниц, особенно в жесткой воде. Использование качественных фильтров с мелкой ячейкой и периодическая промывка системы снижают риск засоров и обеспечивают равномерный полив.

Требования к обслуживанию и периодической проверке регулируемых капельниц

Регулируемые капельницы необходимо проверять не реже одного раза в месяц. В процессе осмотра контролируется равномерность подачи воды и отсутствие засоров. Для выявления засоров рекомендуется отсоединить капельницу и промыть ее под напором воды, при необходимости применяя мягкую щетку или иглу диаметром не более 0,5 мм.

После очистки следует проверить корректность настройки расхода: поток воды должен соответствовать заданным параметрам, которые обычно варьируются от 2 до 8 литров в час. Отклонения более чем на 10% требуют перенастройки или замены элемента.

Для предотвращения образования отложений рекомендуется использовать фильтры с ячейкой не крупнее 150 микрон, а также проводить промывку всей системы полива перед началом сезона и после его завершения. В регионах с жесткой водой промывка и очистка капельниц должны проводиться не реже двух раз в сезон.

Особое внимание уделяется герметичности соединений и состоянию уплотнителей. Появление подтеков воды снижает эффективность подачи и приводит к перерасходу ресурсов. При выявлении повреждений уплотнителей или трещин корпуса капельницы необходимо заменить элемент без задержек.

В зимний период капельницы должны быть демонтированы или полностью осушены, чтобы избежать повреждений от замерзшей воды. Хранение рекомендуется осуществлять в сухом помещении при температуре от +5 до +25 °C, избегая прямого солнечного воздействия.

Вопрос-ответ:

Как регулируемые капельницы влияют на расход воды при поливе растений?

Регулируемые капельницы позволяют изменять интенсивность подачи воды, что даёт возможность точно дозировать влагу. Это помогает избежать как переувлажнения, так и пересыхания почвы, благодаря чему растения получают необходимое количество воды в зависимости от их потребностей и условий выращивания.

Каким образом происходит настройка регулируемой капельницы на нужный режим полива?

Регулировка капельницы выполняется обычно поворотом или сдвижением специального элемента — вращающегося диска или клапана. Изменяя положение этого элемента, можно уменьшить или увеличить отверстие, через которое проходит вода, что изменяет её расход. Таким образом можно адаптировать подачу жидкости под конкретные условия участка и вид растений.

Почему регулируемые капельницы считаются более экономичными по сравнению с обычными системами полива?

Потому что они позволяют направлять воду непосредственно к корням растений, минимизируя её потери на испарение и стекание. Кроме того, возможность точной настройки уменьшает ненужный расход воды, что в итоге снижает общие затраты и способствует более рациональному использованию ресурсов.

Какие особенности конструкции регулируемых капельниц обеспечивают стабильную работу при изменении давления воды?

Многие модели оснащены встроенными компенсаторами давления, которые автоматически поддерживают постоянный поток воды, несмотря на колебания давления в системе. Это достигается благодаря специальным мембранам или пружинам, которые регулируют проходное сечение и предотвращают резкие изменения подачи жидкости.

Можно ли использовать регулируемые капельницы в теплицах и открытом грунте, и есть ли в этом отличия?

Да, регулируемые капельницы подходят для обоих вариантов. В теплицах они позволяют поддерживать оптимальный уровень влажности при ограниченном пространстве и специфических условиях микроклимата. В открытом грунте их настройка помогает учитывать неравномерность рельефа и особенности почвы, обеспечивая более точный и равномерный полив.

Как регулируемые капельницы обеспечивают точное дозирование воды при поливе растений?

Регулируемые капельницы устроены так, что позволяют контролировать скорость поступления воды через специальный механизм, который изменяет внутренний диаметр прохода. Это обеспечивает равномерное распределение влаги непосредственно к корням растений, снижая потери воды и позволяя адаптировать полив под разные виды растений и условия почвы.
