Как автоматизировать наполнение емкости водой

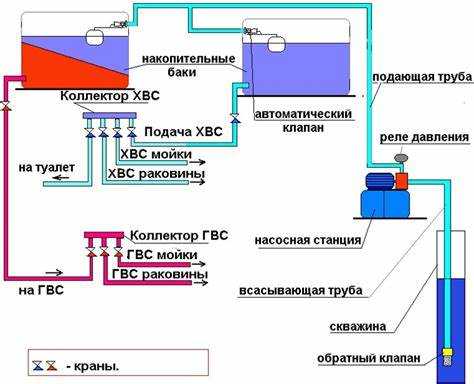

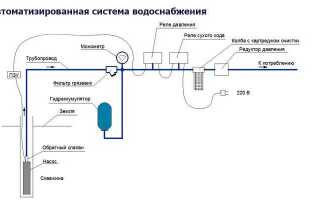

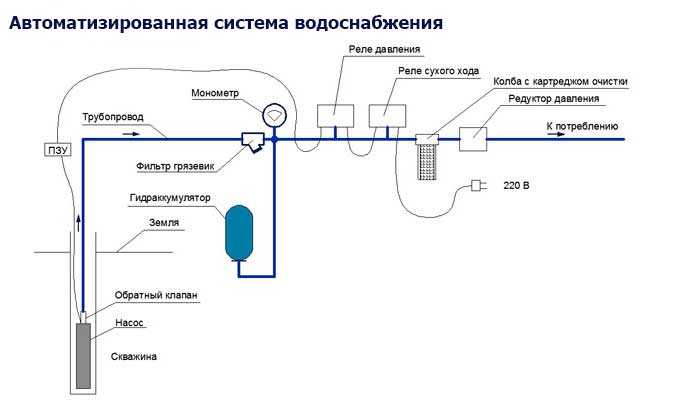

Эффективное управление уровнем жидкости в резервуарах критично для промышленного и бытового использования. В системах капельного орошения, бойлерах, аквариумах и производственных линиях любые отклонения могут привести к сбоям, порче оборудования или ресурсным потерям. Автоматизация этого процесса позволяет устранить человеческий фактор и обеспечить стабильную работу системы при минимальных затратах на обслуживание.

Для точного контроля наполнения применяются датчики уровня: поплавковые, ультразвуковые, емкостные или гидростатические. Ультразвуковые сенсоры обеспечивают бесконтактное измерение и подходят для агрессивных сред. Поплавковые конструкции – бюджетное решение, ограниченное чистыми жидкостями. Подключение к контроллерам, таким как Arduino, PLC или ESP32, позволяет задавать пороговые значения, управлять электромагнитными клапанами и насосами, а также интегрировать систему в IoT-экосистему.

Ключевым параметром является точность поддержания уровня. При использовании шим-регулируемых насосов можно добиться пошагового дозирования воды с погрешностью менее 2%. Для критических применений дополнительно устанавливаются системы аварийного отключения подачи при отклонении от заданных параметров. Также важно учитывать скорость наполнения, чтобы избежать инерции срабатывания датчиков и перелива емкости.

Автоматизация оправдана уже при объеме резервуара свыше 10 литров и циклическом наполнении более двух раз в сутки. В этом случае инвестиции в электронику и датчики окупаются в течение первых месяцев за счет снижения расхода воды и исключения затрат на ручной контроль. Использование готовых решений на базе реле контроля уровня и контроллеров с поддержкой MQTT упрощает внедрение в умные дома и промышленные системы SCADA.

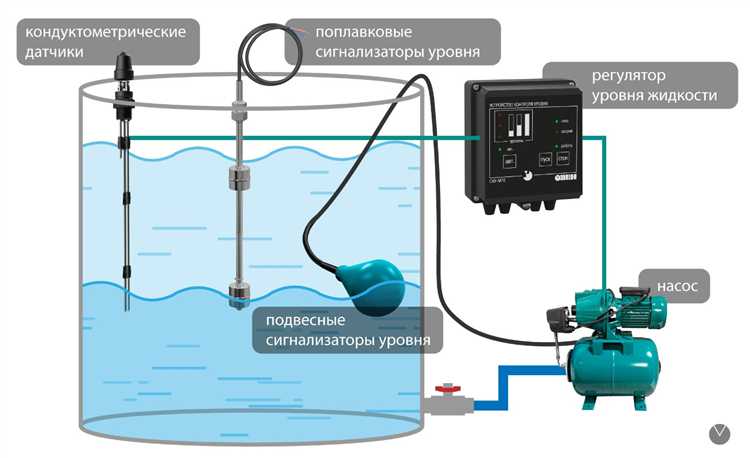

Выбор датчика уровня воды: ультразвук, поплавок или давление

Ультразвуковой датчик измеряет расстояние до поверхности воды с помощью звуковых импульсов. Он не контактирует с жидкостью, что исключает износ и коррозию. Подходит для открытых резервуаров и агрессивных сред. Погрешность измерения – около ±1%. Требует стабильной температуры и отсутствия пены или пара. Диапазон измерения – до 10 метров. Питание – 24 В, интерфейсы – 4–20 мА, RS485.

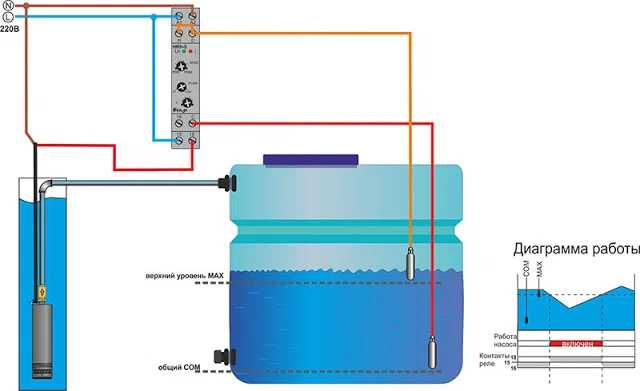

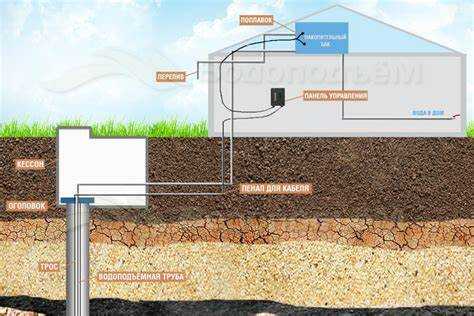

Поплавковый датчик представляет собой механическое устройство с замыкающим контактом. Прост в установке и не требует калибровки. Надёжен при стабильных условиях, но не работает при сильной вибрации, загрязнении или наличии масляной плёнки. Применим для дискретного контроля (уровень выше/ниже). Ресурс – до 1 млн срабатываний. Стоимость – минимальная.

Датчик давления (гидростатический) устанавливается на дно резервуара и определяет уровень по весу столба воды. Обеспечивает точность до ±0,5% при глубине до 20 метров. Не зависит от наличия пены, но требует температурной компенсации. Уязвим к засорению при наличии осадка. Интерфейсы – 4–20 мА, MODBUS. Подходит для ёмкостей с ограниченным доступом сверху.

Для чистой воды и высокой точности – ультразвук. Для простого управления насосом – поплавок. Для подземных резервуаров и закрытых систем – гидростатический датчик.

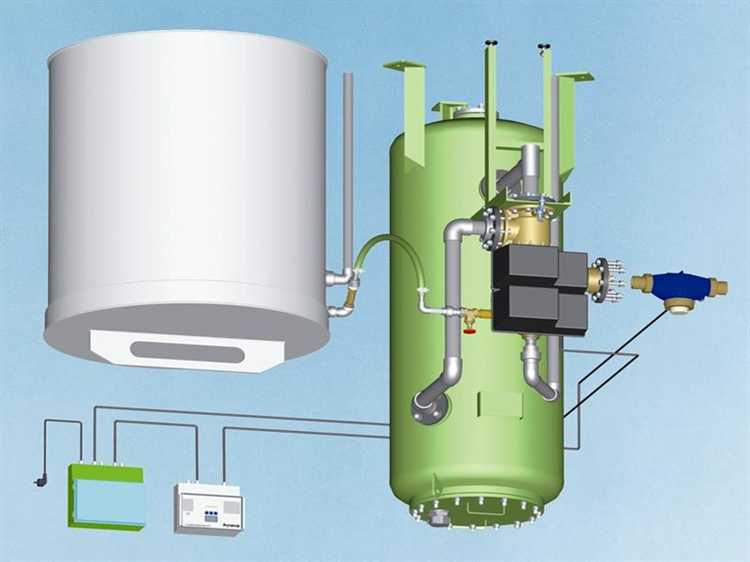

Настройка контроллера для отслеживания заполнения емкости

Контроллер выбирается с учетом числа входов, поддерживаемых типов датчиков и возможности работы с аналоговыми и цифровыми сигналами. Рекомендуется использовать контроллеры с интерфейсами RS-485 или Modbus RTU для стабильной связи с другими компонентами системы.

Подключение датчика уровня производится к аналоговому входу, если используется, например, ультразвуковой или гидростатический датчик, выдающий сигнал 4–20 мА или 0–10 В. Для поплавковых датчиков с сухим контактом используется дискретный вход. Необходимо обеспечить экранирование сигнальных кабелей и подключение заземления для исключения помех.

В программируемой среде контроллера задаются параметры:

Для визуального контроля интегрируется дисплей или HMI-панель, отображающая текущий уровень в процентах, а также статус насосов и аварий. Поддержка протоколов удаленного мониторинга (например, MQTT или HTTP API) позволяет интегрировать систему в SCADA или отправлять данные на сервер.

Важно реализовать программную защиту от «зависания» датчика: при отсутствии сигнала более заданного времени (например, 5 секунд) контроллер переходит в безопасный режим – отключает насос и сигнализирует об ошибке.

Подключение электромагнитного клапана к системе управления

Для управления подачей воды в автоматизированной системе используется электромагнитный клапан с питанием 12 В или 24 В постоянного тока. Подключение выполняется через транзисторный ключ или реле, в зависимости от типа контроллера. Прямое соединение клапана с выходом микроконтроллера недопустимо из-за превышения тока.

При использовании Arduino или ESP32 рекомендуется применять n-канальный MOSFET с минимальным сопротивлением канала, например IRLZ44N. Исток подключается к общему проводу, сток – к минусу клапана, затвор – через резистор 220 Ом к цифровому выходу контроллера. Обязательно включается диод типа 1N4007 параллельно клапану (катод к плюсу) для защиты от выбросов напряжения при отключении.

Питание клапана подается от отдельного источника, способного выдавать ток, превышающий номинальное потребление клапана минимум на 30%. Общий провод источника питания должен быть соединён с «землёй» контроллера.

Для повышения надёжности рекомендуется использовать оптронную развязку при управлении через реле или драйвер ULN2003A. Это исключает помехи и замыкания, способные повредить контроллер.

После подключения необходимо протестировать работу клапана программно, установив управляющий пин в HIGH или LOW, и убедиться в срабатывании. Клапан должен чётко открываться и закрываться без задержек.

Алгоритм отключения подачи воды при достижении заданного уровня

Используется датчик уровня (например, ультразвуковой или поплавковый) с точностью не хуже ±1 см. Опорный уровень записан в контроллере как высота от дна емкости, например 900 мм при общей высоте 1000 мм. Контроллер опрашивает датчик каждые 500 мс. При получении значения ≥900 мм активируется процедура отключения.

После первого срабатывания порога контроллер ожидает две последовательные проверки интервалом 500 мс для исключения ложных пиков. Если оба значения остаются ≥900 мм, формируется команда на закрытие электромагнитного клапана. Время срабатывания клапана не должно превышать 200 мс, иначе возможен избыток воды.

Алгоритм контролирует текущее состояние клапана: при команде на закрытие контроллер читает обратную связь (герконовый датчик или датчик тока на катушке) и ожидает сигнал подтверждения в течение 300 мс. Если обратная связь не поступила, выдается сигнал тревоги и сохраняется статус ошибки в энергонезависимой памяти.

После закрытия клапана производится пауза в 2 с для стабилизации уровня. По истечении паузы выполняется дополнительная проверка показаний датчика: если уровень снизился ниже 880 мм (порог гистерезиса 20 мм), клапан открывается заново для докачки до 900 мм. При устойчивом уровне 900–1000 мм система остается в состоянии «заполнено» до следующей команды на слив или аварийного сброса.

В случае отказа датчика (нет ответа, нестабильные данные или разброс более ±5 см за три подряд измерения) алгоритм переключается в режим «безопасной остановки»: моментально закрывает клапан, запускает резервный таймер 1 минута и передает информацию на верхний уровень управления. Для повторной инициализации требуется ручная калибровка сенсора и сброс ошибки оператором.

Рекомендуется настроить журнал событий: записи о каждом отключении и повторном включении клапана, отметки времени и показания датчика. Это позволяет анализировать частоту срабатываний и выявлять тренды изменения скорости наполнения. Период обслуживания датчика – не реже одного раза в 6 месяцев: очистка от загрязнений и проверка калибровки по эталонной метке на высоте 500 мм.

Предотвращение перелива и защита от сбоев в работе датчиков

Для исключения перелива емкости требуется многорубежный контроль уровня воды. Установка двух независимых датчиков уровня – основного и резервного – позволяет гарантировать отключение подачи воды даже при отказе одного из элементов. Рекомендуется использовать поплавковые и емкостные датчики одновременно: первый работает как основной, второй – как страховочный.

Система должна включать логический контроллер с функцией анализа разногласий между сигналами. При несоответствии данных контроллер автоматически останавливает насос и активирует аварийную индикацию. Это минимизирует риск залива помещения при сбое одного из сенсоров.

Для предотвращения ложных срабатываний важно обеспечить стабильное питание всех компонентов и защиту от электромагнитных наводок. Используйте экранированные кабели, разнесение силовых и сигнальных проводов не менее чем на 20 см, а также фильтры помех на входах контроллера.

Контроль исправности датчиков реализуется циклическим тестированием. Например, при отсутствии изменений уровня за заданный интервал система фиксирует аномалию и сообщает об ошибке. В критически важных системах желательно дублировать не только сенсоры, но и управляющие модули.

Для аварийного отключения насоса необходим отдельный аппаратный реле-контур, не зависящий от программного обеспечения. Он должен срабатывать при срабатывании любого из аварийных датчиков, независимо от состояния основного контроллера.

Реализация удалённого мониторинга уровня воды через Wi-Fi

Для точного контроля уровня воды в емкости применяют ультразвуковые или емкостные датчики, подключённые к микроконтроллеру с поддержкой Wi-Fi, например, ESP32. Датчик непрерывно измеряет расстояние до поверхности воды и передаёт данные на контроллер, который формирует пакет с текущим уровнем в литрах или процентах заполнения.

Связь по Wi-Fi реализуется через встроенный модуль микроконтроллера, подключенный к локальной сети. Передача данных организуется через протокол MQTT или HTTP-запросы к облачному серверу. MQTT обеспечивает минимальную задержку и экономию трафика, что критично при ограниченных ресурсах сети.

Для визуализации и анализа используют веб-интерфейс или мобильное приложение, которое обращается к серверу и получает актуальные показания в реальном времени. Рекомендуется настраивать пороговые значения уровня, при достижении которых формируются уведомления по e-mail или SMS с помощью интеграции с сервисами IFTTT или собственными скриптами.

Особое внимание уделяется обеспечению надёжности подключения: настраивают автоматический повтор попыток передачи и резервное хранение данных в локальной памяти контроллера. Рекомендуется обновлять прошивку через OTA для оперативного устранения ошибок и добавления новых функций.

Питание оборудования следует планировать с учётом продолжительности работы без перебоев, используя аккумуляторы с поддержкой зарядки от солнечных панелей или сетевого адаптера. При проектировании системы важно учитывать особенности Wi-Fi покрытия и применять усилители сигнала в зонах с низкой стабильностью соединения.

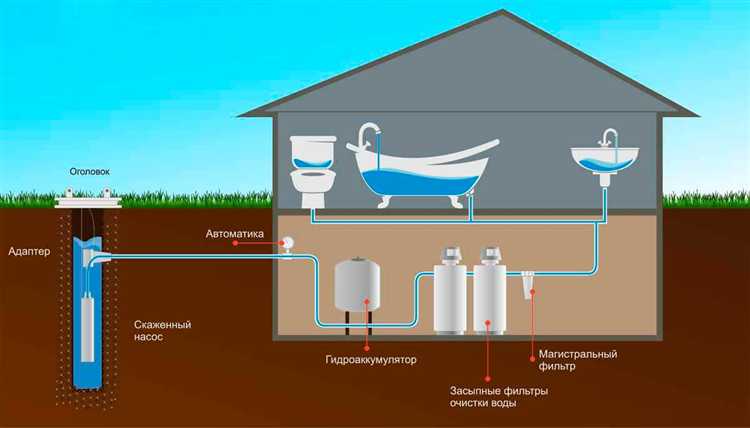

Интеграция системы в умный дом или промышленную автоматику

Для эффективной интеграции системы автоматического наполнения емкости водой в умный дом или промышленную автоматизацию важно учитывать протоколы связи, параметры контроля и совместимость с существующими устройствами.

• Протоколы связи: Используйте Modbus RTU/TCP для промышленных контроллеров (PLC), а в системах умного дома – MQTT или Zigbee. Это обеспечивает надежный обмен данными и возможность удаленного мониторинга.
• Контроллеры: Рекомендуется применять программируемые логические контроллеры с поддержкой цифровых и аналоговых входов/выходов для точного контроля уровня и управления насосами. В умных домах часто используются контроллеры на базе ESP32 или Raspberry Pi с модулем управления реле.
• Обратная связь и безопасность: Интегрируйте датчики давления и расхода воды для предотвращения переполнения и утечек. Используйте аварийные реле отключения при превышении заданных параметров, чтобы исключить повреждения оборудования и аварийные ситуации.
• Программное обеспечение: В промышленных системах реализуйте логику через SCADA-системы с визуализацией текущих параметров и историей событий. Для умного дома настройте мобильное приложение с уведомлениями о статусе наполнения и возможностью удаленного управления.
• Питание и резервирование: Обеспечьте бесперебойное питание контроллеров и насосов через ИБП или аккумуляторы, особенно в промышленных условиях с возможными перебоями в электроснабжении.
• Интеграция с другими системами: Свяжите систему наполнения с системами отопления, пожаротушения и вентиляции, чтобы оптимизировать расход ресурсов и повысить общую безопасность объекта.

Таким образом, интеграция требует выбора соответствующих протоколов, надежного аппаратного обеспечения и комплексного ПО для контроля и управления, что обеспечивает точность, безопасность и удобство эксплуатации системы наполнения.

Вопрос-ответ:

Какие основные методы автоматизации используются для наполнения емкостей водой?

Для автоматизации наполнения емкостей применяются различные технологии, включая датчики уровня жидкости, реле и программируемые логические контроллеры (ПЛК). Сенсоры фиксируют уровень воды, отправляя сигнал системе управления, которая в свою очередь регулирует клапаны и насосы для подачи воды. Такой подход позволяет поддерживать заданный уровень без постоянного контроля со стороны оператора.

Как система определяет момент остановки подачи воды в емкость?

Остановка подачи происходит, когда датчики, установленные на определенной высоте внутри емкости, фиксируют достижение заданного уровня жидкости. Сигнал от датчика поступает в контроллер, который отключает насос или закрывает клапан. Такой контроль помогает избежать переполнения и потерь воды.

Какие преимущества автоматизированного наполнения по сравнению с ручным способом?

Автоматизация сокращает необходимость постоянного присутствия оператора, снижает риск ошибок, таких как переполнение или недолив, и экономит ресурсы за счет точного контроля подачи воды. Кроме того, автоматическая система может работать круглосуточно и интегрироваться с другими производственными процессами, повышая общую производительность.

Какие требования предъявляются к оборудованию для автоматизации наполнения емкостей?

Оборудование должно быть надежным и устойчивым к воздействию влаги и коррозии. Датчики уровня должны обеспечивать точность и быстрое реагирование, а управляющая аппаратура — иметь возможность гибкой настройки и защиты от сбоев. Важно также предусмотреть возможность аварийного отключения и системы сигнализации при нарушениях.

Можно ли интегрировать автоматическую систему наполнения с существующими производственными линиями?

Да, современные системы проектируются с учетом совместимости с разными промышленными стандартами. Они могут взаимодействовать с центральными системами управления, передавать данные о текущем состоянии емкостей и получать команды для синхронизации с другими этапами производства. Такая интеграция помогает оптимизировать общий технологический процесс.

Какие основные способы автоматизации наполнения емкости водой существуют и чем они отличаются?

Существует несколько распространённых методов автоматического наполнения резервуаров водой. Один из самых простых — использование поплавкового клапана, который открывается и закрывается в зависимости от уровня жидкости. Этот способ удобен для небольших емкостей и обеспечивает базовый контроль. Более сложный вариант — установка датчиков уровня, которые сигнализируют контроллеру о необходимости включить или выключить насос. Такой подход подходит для систем с более точным управлением и позволяет интегрировать автоматизацию в общую систему управления. Также применяются таймеры или программируемые логические контроллеры, что даёт гибкость в настройке режимов наполнения. Выбор зависит от требуемой точности, объёма ёмкости и доступных технических средств.
