Мангал можно собрать без использования сварочного аппарата, применяя только базовые инструменты: дрель, болгарку, отвёртку и стандартный набор метизов. Это особенно актуально для тех, у кого нет доступа к сварке или навыков работы с ней. Конструкция получается разборной, что удобно для хранения и транспортировки.
Для основы подойдёт листовая сталь толщиной 2–3 мм. Размеры стандартного мангала: длина – 70 см, ширина – 30 см, высота – 15 см. Этого достаточно для 8–10 шампуров. Боковины и дно соединяются при помощи уголков и болтов М6 или М8 с гайками. Важно заранее просверлить отверстия под крепёж – шаг 15–20 см по периметру обеспечит прочность конструкции.
Нижнюю часть необходимо оборудовать вентиляционными отверстиями диаметром 10–15 мм на расстоянии 5 см друг от друга. Это обеспечит приток воздуха для стабильного горения угля. Для ножек можно использовать мебельные трубы или прутки диаметром не менее 20 мм. Они фиксируются к корпусу съёмно – через болтовое соединение или на резьбовые втулки.
Важно: используйте термостойкий металл, не покрытый краской или цинком. При нагреве такие покрытия выделяют токсичные вещества. Оптимальный материал – «чернуха» (обычная сталь без покрытия) или жаропрочная нержавейка.
Выбор подходящих материалов для корпуса мангала
Основное требование к материалу – термостойкость. Оптимальный вариант – листовая сталь толщиной от 3 до 5 мм. Более тонкий металл быстро деформируется под воздействием высокой температуры, особенно при длительном использовании. Более толстый усложнит работу ручными инструментами и увеличит вес конструкции без ощутимой пользы.
Черная сталь – доступна, легко обрабатывается, выдерживает высокие температуры. При этом быстро ржавеет без обработки, поэтому необходима регулярная чистка и покрытие термостойкой краской.
Нержавеющая сталь устойчива к коррозии, но дороже и сложнее в резке. Для мангала, который планируется использовать постоянно, это оправданный выбор. Рекомендуемая марка – AISI 430: устойчива к нагреву, дешевле прочих, подходит для уличных условий.
Чугун применяется редко из-за хрупкости и веса. Хотя он отлично держит жар, самостоятельно изготовить из него корпус без литья практически невозможно.
Категорически не подходят алюминий, оцинковка, тонкий прокат: при нагреве выделяют вредные вещества или быстро приходят в негодность. Также не рекомендуется использовать окрашенные листы без предварительной зачистки – краска пригорит, выделяя токсичные пары.
Для днища мангала важно использовать такой же металл, как и для стенок. Эксперименты с разной толщиной часто приводят к короблению и растрескиванию конструкции при первом же интенсивном использовании.
Определение оптимальных размеров мангала для дачи или пикника
Размеры мангала напрямую влияют на удобство приготовления и количество одновременно жаримого мяса. Для точного подбора ориентируются на число человек, которых планируется обслуживать за один подход.
Оптимальная длина жарочной зоны – 30 см на каждые 5 шампуров. Один стандартный шампур требует около 6–8 см пространства. Таким образом, мангал на 10 шампуров должен иметь длину не менее 60–80 см.
Ширина должна соответствовать длине шампура минус 10–15 см для удобного размещения. Если использовать шампуры длиной 50 см, то ширина мангала – около 30–35 см. Этого достаточно, чтобы мясо находилось над углями, не выходя за пределы корпуса.
Глубина (высота стенок от дна до верха) – от 15 до 20 см. При меньшей глубине угли перегреваются и быстро прогорают, при большей – мясо готовится медленно. Оптимальная высота от земли до дна – 60–70 см, чтобы не приходилось наклоняться при готовке.
Для выезда на природу удобен складной мангал длиной 50–60 см, шириной 30 см и глубиной 15 см. Такой размер позволяет обслужить до 6 человек за один подход, при этом конструкция остаётся компактной и легко переносится.
Использование болтов и гаек вместо сварки
Для сборки мангала без сварки подойдут болты М6–М8 длиной 20–30 мм и гайки с соответствующей резьбой. Оптимальный материал – нержавеющая или оцинкованная сталь, устойчивые к коррозии и высокой температуре. Необходимо также использовать шайбы для равномерного распределения давления и предотвращения деформации листового металла.
Листовой металл толщиной 2–3 мм просверливается в местах соединения. Диаметр отверстий – на 1 мм больше диаметра болта для свободной посадки. Сверление выполняется сверлом по металлу, лучше с масляным охлаждением, чтобы избежать перегрева и снижения прочности кромок.
Для жёсткости конструкции применяются уголки из стали 25×25 мм, которые соединяются с листами через болтовые соединения. Шаг креплений – не более 10 см по краям и 15 см в центральной части. Это обеспечит устойчивость жаровни и защиту от коробления при нагреве.
Ключевой момент – использование самоконтрящихся гаек или гроверных шайб, исключающих самопроизвольное раскручивание креплений от вибраций или температурных деформаций. После сборки необходимо проверить затяжку каждого болта.
Разборная конструкция с болтовыми соединениями упрощает транспортировку и хранение, а при необходимости отдельные элементы можно заменить без полной разборки мангала.

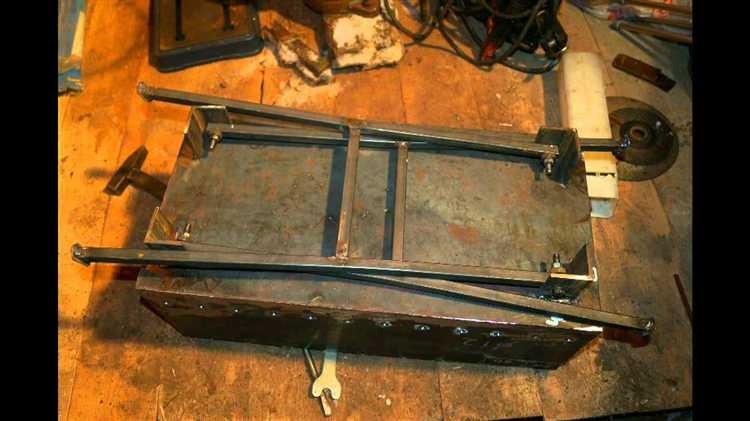

Сборка основы мангала из металлического листа
Для основы потребуется листовая сталь толщиной не менее 2 мм. Оптимальные размеры заготовки: дно – 500×300 мм, боковины – 500×150 мм (2 шт.), торцевые стенки – 300×150 мм (2 шт.). Металл нарезается болгаркой с отрезным кругом по металлу, соблюдая прямые углы.
Соединение элементов выполняется с помощью болтов М6 длиной 20–25 мм и гайками. В углах просверливаются отверстия диаметром 6 мм, совмещаются детали и стягиваются крепежом. Чтобы исключить деформацию при нагреве, рекомендуется использовать плоские шайбы под головки болтов и гайки.
В нижней части боковых стенок просверливаются вентиляционные отверстия диаметром 10 мм с шагом 50 мм. Это обеспечивает приток воздуха к углям. На дне желательно выполнить ряд перфораций для отвода золы. Дополнительно можно закрепить уголки 20×20 мм по внутренним краям для устойчивости конструкции и установки решетки.
После сборки все стыки очищаются от заусенцев напильником. Конструкция проверяется на жесткость: не должно быть люфтов или перекосов. Если требуется мобильность, к основанию крепятся складные ножки из металлических профилей, соединенные болтами с возможностью демонтажа.

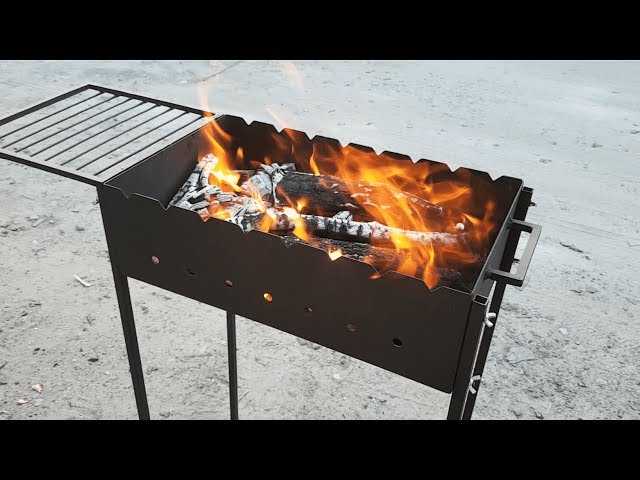

Как сделать отверстия для тяги воздуха без сварки
Оптимальный диаметр вентиляционных отверстий – 10–12 мм. Их делают в нижней части боковых стенок, отступив 3–5 см от дна. Это обеспечивает поступление воздуха к углям и поддержание стабильного горения.
Для разметки отверстий удобно использовать металлическую линейку и маркер. Расстояние между отверстиями – 4–6 см. Сначала делают отметки с одной стороны, затем переносят разметку на противоположную стенку на том же уровне для симметрии тяги.
Для создания отверстий подходит дрель с металлическим сверлом или коронкой нужного диаметра. При работе с тонким металлом (до 2 мм) лучше использовать ступенчатое сверло – оно не рвёт края и не деформирует стенку.
Если дрели нет, применяют пробойник или гвоздь с молотком. Гвоздь раскаляют, фиксируют металл, затем пробивают отверстие. После пробивки заусенцы убирают напильником или надфилем, чтобы исключить травмы и улучшить поток воздуха.
Чтобы усилить тягу при слабом доступе воздуха, можно сделать дополнительные прорези по углам днища, длиной 3–4 см. Их аккуратно вырезают ножовкой по металлу или болгаркой с тонким диском, действуя строго по разметке.

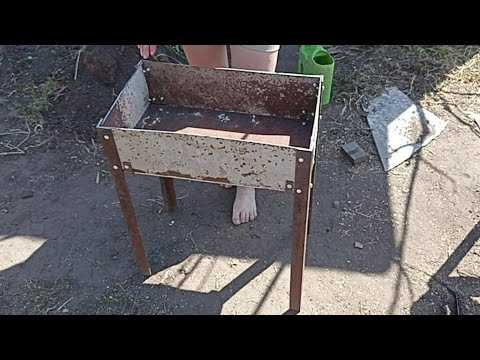

Установка ножек и обеспечение устойчивости конструкции
Для мангала без сварки оптимальным материалом ножек служат стальные профильные трубы сечением 30х30 мм или 40х40 мм толщиной стенок не менее 2 мм. Длина ножек должна обеспечивать удобную высоту рабочей поверхности – обычно 70–80 см. Перед установкой ножек рекомендуется сделать разметку на корпусе мангала, учитывая точки крепления, чтобы сохранить равномерность конструкции.
Фиксация ножек выполняется с помощью болтов и крепежных уголков. Используйте гайки с контргайками или шайбами для предотвращения ослабления крепления под нагрузкой. На каждой ножке закрепите не менее двух болтов через заранее просверленные отверстия диаметром 8–10 мм.
Для повышения устойчивости важно установить поперечные перемычки между ножками. Они могут быть из того же профильного материала или металлической полосы толщиной не менее 3 мм. Расположите перемычки на расстоянии примерно 20–30 см от основания, обеспечивая жёсткость и предотвращая раскачивание.
Рекомендация: для устойчивости на неровной поверхности используйте регулируемые опоры или пластиковые/резиновые накладки под ножки. Это снижает вибрации и защищает покрытие пола от повреждений.
При сборке контролируйте вертикальность ножек с помощью строительного уровня, корректируя положение до окончательного затягивания крепежа. Проверка устойчивости конструкции осуществляется путём лёгких наклонов в разные стороны; отсутствие люфта и скрипа говорит о правильной сборке.
Обработка краёв и защита от коррозии
После сборки мангала без сварки важно тщательно обработать все кромки металла. Неровные, острые края увеличивают риск травм и ускоряют образование ржавчины.
- Удалите заусенцы и неровности с помощью шлифовальной машины или напильника. Обратите особое внимание на места соединений и отверстия.
- Зачистите края металлической щёткой или наждачной бумагой зернистостью от 80 до 120 для создания ровной поверхности, пригодной для нанесения защитных покрытий.
- Обработайте все края антикоррозийным грунтом на основе цинка или эпоксидным грунтом, чтобы создать барьер от влаги и кислорода.
Для повышения срока службы мангала рекомендуется использовать специальные термостойкие краски, устойчивые к температурам до 600 °C. Наносите их в два слоя, давая первому высохнуть минимум 4 часа.
- Перед покраской очистите поверхность от пыли и жира с помощью спиртового раствора.
- Избегайте нанесения толстого слоя краски, чтобы не образовались трещины при нагреве.
- Проверяйте покрытие на предмет трещин и отслоений перед каждым сезоном использования и при необходимости обновляйте.
Влажность и температура значительно влияют на скорость коррозии, поэтому храните мангал в сухом, проветриваемом месте, желательно под навесом.
Разборная конструкция для удобной транспортировки и хранения
Разборный мангал состоит из нескольких основных элементов, которые легко соединяются и фиксируются без сварки. Для создания такой конструкции рекомендуются профильные трубы или уголки с толщиной стенок не менее 2 мм, обеспечивающие прочность и стабильность.
Ключевые узлы разборного мангала:
- Каркас: собирается из четырёх стоек и двух продольных балок. Элементы крепятся с помощью болтов М8 с гайками и шайбами, что гарантирует жёсткость и быстрый монтаж.
- Решётка для гриля: изготовлена из нержавеющей сетки или прутков диаметром 6–8 мм. Решётка фиксируется на каркасе посредством специальных крючков или защёлок, что упрощает её снятие для чистки и хранения.
- Поддон для угля: вырезается из листового металла толщиной 3–4 мм с отверстиями для вентиляции. Поддон вставляется на направляющие, закреплённые на стойках, что обеспечивает его стабильное положение и лёгкость снятия.
Для обеспечения мобильности конструкции рекомендуется предусмотреть следующие решения:
- Использовать соединительные болты с барашковыми гайками – сборка и разборка выполняется без инструментов.
- Изготовить отдельные панели для боковых стенок, крепящиеся на защёлках или крючках, которые уменьшают вес и облегчают упаковку.
- Применять складные ножки с фиксирующими замками, позволяющими быстро менять высоту мангала и уменьшать габариты при хранении.
Рекомендации по материалам и сборке:
- Для крепежа лучше использовать нержавеющие болты и гайки, чтобы избежать коррозии при хранении на улице.
- Рекомендуется покрыть металлические детали термостойкой краской или антикоррозийным грунтом для увеличения срока службы.
- Все элементы должны быть обработаны наждачной бумагой или напильником для устранения острых кромок и улучшения безопасности при сборке.
Такая разборная конструкция обеспечит удобную транспортировку даже в багажнике легкового автомобиля и позволит компактно хранить мангал в кладовке или гараже.
Вопрос-ответ:
Какие материалы нужны для изготовления мангала без сварки своими руками?
Для создания мангала без сварки понадобятся металлические уголки или профильные трубы, листовой металл для стенок и дна, болты и гайки для крепления, а также металлическая сетка или прутья для решетки. Также полезно иметь дрель с набором сверл и гайковёрт для сборки конструкции.
Как обеспечить устойчивость мангала, сделанного без сварки?
Устойчивость достигается за счёт правильного выбора основания и крепления ножек. Рекомендуется использовать толстостенные уголки или трубы для ножек и соединять их болтами с основной рамой. Также стоит следить за равномерной длиной всех ножек и расположением центра тяжести ближе к середине конструкции, чтобы мангал не качался и не опрокидывался.
Насколько надежна конструкция мангала без сварки по сравнению с обычным сварным вариантом?
Мангал, собранный на болтах и гайках, может быть вполне прочным и долговечным, если правильно подобрать материалы и тщательно соединить детали. Он менее чувствителен к деформации при нагревании, так как отсутствуют сварные швы, которые могут трескаться. Однако такой мангал требует периодической проверки и подтяжки крепежа, чтобы избежать расшатывания со временем.
Как сделать решетку для мангала без использования сварки?
Решетку можно изготовить из металлических прутьев или арматуры, которые скрепляют между собой с помощью металлических скоб или специальных зажимов. Другой вариант — использовать готовую решетку от старого мангала или приобрести в магазине. При креплении к корпусу мангала прутья фиксируются болтами через просверленные отверстия или вставляются в специально подготовленные пазы.
Можно ли сделать разборный мангал без сварки, чтобы удобно перевозить и хранить?
Да, конструкция без сварки отлично подходит для сборно-разборных моделей. Все элементы соединяются болтами и гайками, что позволяет быстро разобрать мангал на отдельные части. Для удобства транспортировки стоит предусмотреть ручки и компактные размеры деталей. Такой мангал можно хранить в небольшом пространстве и брать с собой на выезд.
