Для точного измерения мощности электрического тока необходимо понимать основные принципы работы электрических цепей. Мощность тока – это энергия, которая передается или преобразуется в единицу времени, и измеряется в ваттах (Вт). В электрических цепях существуют различные способы измерения мощности в зависимости от типа тока, будь то переменный или постоянный.
Основное определение мощности тока основывается на формуле: Р = U × I, где Р – мощность в ваттах, U – напряжение в вольтах, а I – сила тока в амперах. Для переменного тока учитываются дополнительные параметры, такие как коэффициент мощности, который зависит от фазы тока и напряжения.
Для измерения мощности тока применяются специальные приборы. Наиболее распространенным прибором для измерения мощности является ваттметр, который может быть использован для измерения как активной, так и реактивной мощности в цепях переменного тока. Ваттметры бывают механическими, электронными и цифровыми, и выбор прибора зависит от точности измерений и частоты тока.

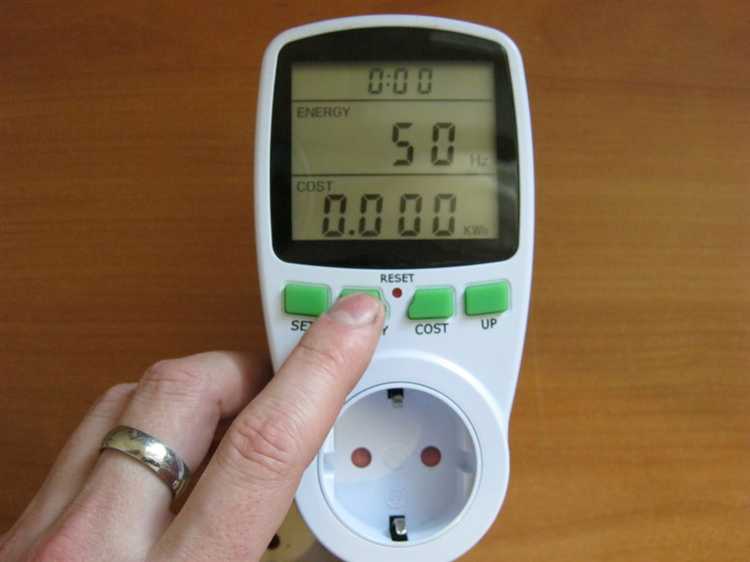

Для постоянного тока мощность часто измеряется с помощью мультиметра, который в режиме измерения мощности может показывать значения тока и напряжения, на основе которых рассчитывается мощность. Также используются энергометры, которые дают информацию о расходуемой или производимой энергии в течение определенного периода времени.
Как определить мощность тока в электрической цепи?

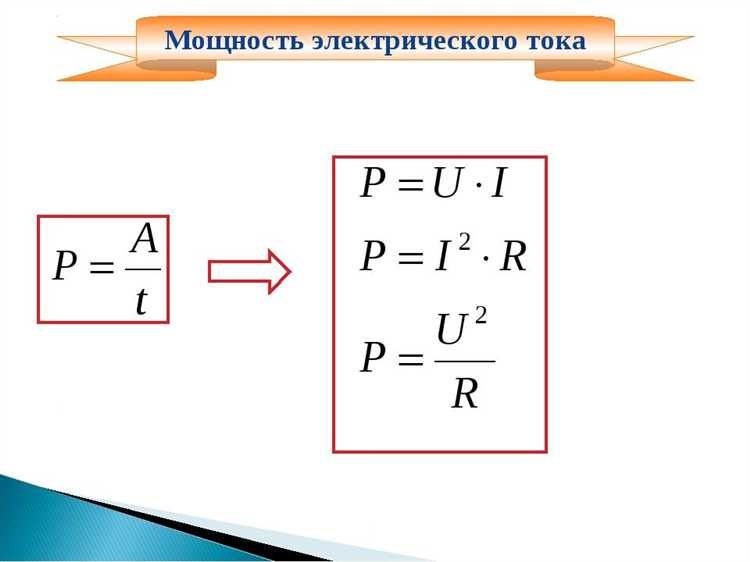

Мощность тока в электрической цепи определяется через продукт напряжения и тока. Формула для расчета мощности имеет вид:
P = U × I
где:
- P – мощность (в ваттах, Вт),
- U – напряжение (в вольтах, В),
- I – сила тока (в амперах, А).
Кроме того, для переменного тока используются другие подходы. Для цепей с переменным током мощность можно вычислить с учетом коэффициента мощности (cos φ), который учитывает фазовый сдвиг между током и напряжением:
P = U × I × cos φ
Коэффициент мощности варьируется от 0 до 1, где 1 соответствует полной передаче энергии без потерь.
Для более точных расчетов используется активная мощность (P), реактивная мощность (Q) и полная мощность (S), которые могут быть связаны через теорему Пифагора:
S² = P² + Q²
Для измерений можно использовать следующие приборы:
- Ваттметр: основной инструмент для измерения активной мощности. Ваттметры могут быть аналоговыми и цифровыми, и они позволяют точно определить мощность в цепях постоянного и переменного тока.
- Амперметр и вольтметр: измеряют силу тока и напряжение, после чего мощность рассчитывается по формуле. Это удобный способ при отсутствии специализированного ваттметра.
- Мультиметр: многофункциональный прибор, который часто включает в себя режим измерения мощности. Для получения точных данных важно правильно настроить прибор для каждого типа тока.
При вычислениях важно учитывать характеристики источников питания и тип цепи, поскольку для переменного тока будут требоваться дополнительные поправки на фазовый сдвиг.
Как выбрать подходящий прибор для измерения мощности?
Для измерения мощности тока важно учитывать несколько ключевых факторов, чтобы выбрать оптимальный прибор, который обеспечит точные результаты. В зависимости от особенностей измеряемой системы, выбираются различные типы устройств.
- Тип мощности: Мощность бывает активной, реактивной и полной. Каждый тип мощности требует специфического подхода к измерению. Если нужно измерить активную мощность, выбирайте приборы с возможностью измерения реальной мощности (Вт), а для реактивной – с функцией измерения реактивной мощности (Вар).
- Диапазон измерений: Убедитесь, что прибор соответствует ожидаемому диапазону значений. Например, для измерения мощности в бытовых устройствах можно использовать мультиметры с функцией измерения мощности, а для промышленных установок – более специализированные приборы, такие как анализаторы мощности.
- Класс точности: Для точных измерений важно выбрать прибор с высоким классом точности. Приборы с высокой точностью часто используют в лабораториях и для калибровки оборудования. Чем выше класс, тем точнее будут результаты.
- Наличие дополнительных функций: Приборы могут быть оснащены различными дополнительными функциями, такими как подсчет энергозатрат, анализ гармоник, мониторинг работы системы в реальном времени. Выбирайте прибор, который удовлетворяет вашим потребностям по функционалу.
- Вид подключения: Некоторые приборы требуют подключения через USB или другие интерфейсы для передачи данных на компьютер или мобильные устройства. Убедитесь, что выбранный прибор совместим с необходимыми интерфейсами для вашего рабочего процесса.
Для бытовых нужд и простых измерений достаточно цифрового мультиметра с функцией измерения мощности. В то время как для более сложных промышленных задач лучше использовать анализаторы мощности, которые способны работать с высокочастотными сигналами и сложными нагрузками.
Выбор прибора зависит от задач, для которых требуется измерение мощности, и уровня точности, который необходим для эффективного контроля и анализа системы.
Принцип работы ваттметра для измерения мощности
Основной элемент ваттметра – это два измерительных устройства: измеритель тока и измеритель напряжения. Эти элементы подключены к цепи через специальные катушки, которые служат для того, чтобы снять показания тока и напряжения в разных точках цепи.
Работа ваттметра заключается в том, что он определяет произведение двух величин – тока и напряжения. Измеряя ток в амперах и напряжение в вольтах, ваттметр вычисляет мощность в ваттах. Однако важно, что прибор учитывает фазовый сдвиг между током и напряжением, что особенно важно для переменного тока, где может возникать разница между моментами пикового значения тока и напряжения.
Принцип работы: Когда ток проходит через катушку тока, он создает магнитное поле, которое взаимодействует с катушкой напряжения. Это взаимодействие вызывает вращение стрелки или движение индикатора, который отображает значение мощности на шкале прибора. Для точных измерений важно правильно откалибровать прибор, чтобы учитывать влияние различных факторов, таких как сопротивление проводников или нестабильность напряжения.
Существуют различные типы ваттметров, включая механические и электронные. Механические приборы используют вращающиеся части и стрелочные индикаторы, тогда как электронные модели обеспечивают более высокую точность и могут отображать данные в цифровом формате, что облегчает их обработку и анализ.
При использовании ваттметра важно учитывать номинальные характеристики прибора, чтобы избежать перегрузок и неточных измерений, особенно в цепях с высоким уровнем мощности. Ваттметры, предназначенные для работы с переменным током, могут учитывать не только активную мощность, но и реактивную, что дает более полное представление о состоянии электрической цепи.
Роль амперметра и вольтметра в расчете мощности

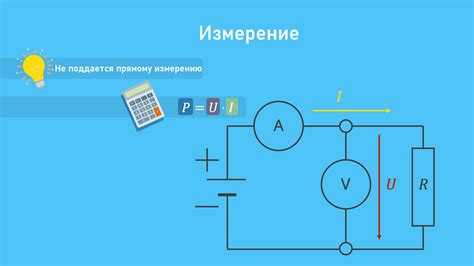

Амперметр используется для измерения силы тока в электрической цепи. Мощность, передаваемая в цепи, напрямую зависит от величины тока, который протекает через проводники. Ток измеряется в амперах (А). Амперметр подключается последовательно в цепь, так как он измеряет ток, который проходит через неё. Для точных расчетов важно учитывать правильное подключение прибора, чтобы избежать ошибок.
Вольтметр измеряет электрическое напряжение, которое существует между двумя точками цепи. Напряжение измеряется в вольтах (В). Вольтметр подключается параллельно участку цепи, напряжение которого нужно измерить. Напряжение влияет на силу тока и, соответственно, на мощность, передаваемую в цепи.
Для расчета мощности используется следующая формула: Р = U * I, где Р – мощность, U – напряжение, а I – сила тока. Зная значения тока и напряжения, можно легко вычислить мощность, протекающую через нагрузку. Правильные показания амперметра и вольтметра – это основа точного расчета.
Важно помнить, что при измерениях нужно учитывать возможные погрешности приборов, а также особенности подключения, чтобы избежать искажений данных и ошибок в расчетах.

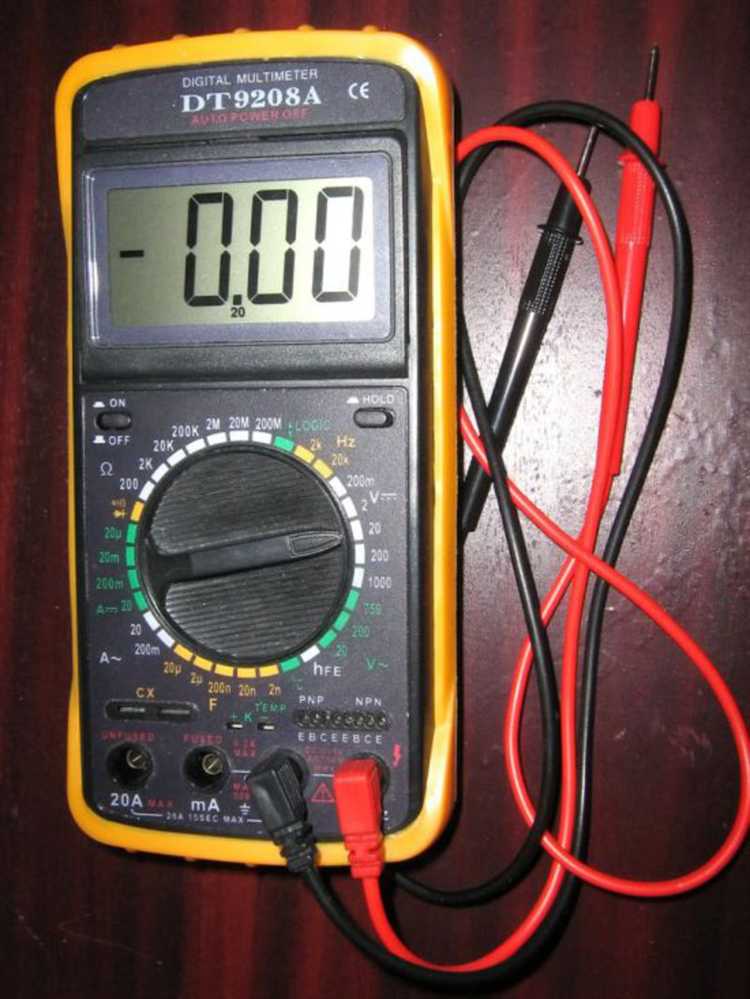

Как использовать мультиметр для измерения мощности?
Мультиметр – универсальный прибор, который позволяет измерять различные электрические параметры, включая напряжение, ток и сопротивление. Однако для измерения мощности требуется использование функции измерения тока и напряжения одновременно, а затем вычисление мощности с помощью формулы.
Для точного измерения мощности с помощью мультиметра необходимо провести несколько шагов:
1. Выбор правильного режима работы мультиметра. Откройте мультиметр и выберите режим измерения тока или напряжения в зависимости от того, какой параметр вам нужно измерить. Убедитесь, что мультиметр настроен на измерение в нужной области, чтобы не повредить устройство и получить точные данные.
2. Измерение тока. Для измерения тока подключите мультиметр последовательно в цепь. Это означает, что он должен быть включен в разрыв цепи, чтобы весь ток проходил через мультиметр. Убедитесь, что мультиметр настроен на правильный диапазон измерений тока (например, миллиампер или ампер), в зависимости от ожидаемой величины тока.
3. Измерение напряжения. Параллельно цепи необходимо измерить напряжение, подключив мультиметр к двум точкам цепи, между которыми будет измеряться разница потенциалов. При этом мультиметр должен быть настроен на соответствующий диапазон напряжения (например, вольты).
4. Вычисление мощности. После получения значений тока (I) и напряжения (U) используйте стандартную формулу для вычисления мощности:
P = U × I
где P – мощность, U – напряжение, I – ток. Убедитесь, что единицы измерений согласованы, например, если ток измеряется в амперах, а напряжение – в вольтах, мощность будет вычисляться в ваттах.
5. Проверка результатов. При измерении мощности важно быть внимательным к возможным погрешностям в приборе. Если мультиметр не поддерживает прямое измерение мощности, можно использовать методы с дополнительными измерениями, комбинируя показатели тока и напряжения.
Измерение активной, реактивной и полной мощности
Активная мощность (P) измеряется в ваттах (Вт) и отражает реальную энергию, которая используется в цепи для выполнения полезной работы. Для её измерения применяют ваттметры, которые могут быть как аналоговыми, так и цифровыми. Ваттметры в основном измеряют ток и напряжение, а также их фазовый сдвиг, что позволяет точно вычислять активную мощность. Важно учитывать, что прибор должен быть настроен на рабочие параметры системы, включая частоту и тип нагрузки.
Реактивная мощность (Q) выражается в вольт-амперах реактивных (ВАр) и отвечает за энергию, которая колеблется между источником и нагрузкой, но не выполняет полезную работу. Для измерения реактивной мощности используется вольт-амперный реактивный метр. Эти приборы фиксируют величину тока и напряжения, а также их фазовый сдвиг, позволяя вычислить количество реактивной энергии. Реактивная мощность необходима для поддержания магнитных полей в электродвигателях и трансформаторах.
Полная мощность (S) выражается в вольт-амперах (ВА) и является комбинацией активной и реактивной мощности. Она рассчитывается по формуле S = √(P² + Q²). Для её измерения используются аналого-цифровые измерители мощности, которые одновременно фиксируют как активную, так и реактивную мощность. Такой прибор показывает общую нагрузку на систему и позволяет контролировать баланс между активной и реактивной мощностью.
Современные приборы, такие как многофункциональные анализаторы мощности, могут измерять все три типа мощности (P, Q, S) с высокой точностью и позволяют контролировать систему в реальном времени. Важно выбирать приборы, которые соответствуют типу сети (однофазной или трехфазной) и требованиям по точности измерений для конкретных условий эксплуатации.
Какие ошибки могут возникнуть при измерении мощности тока?
Основные ошибки при измерении мощности тока могут быть связаны с неправильной настройкой приборов, некорректным выбором измерительных устройств или нарушением условий эксплуатации. Одна из распространенных ошибок – использование амперметра для измерения мощности. Амперметр измеряет только силу тока, но не учитывает напряжение и фазовый угол, что приводит к ошибкам в расчетах мощности.
Ошибка в установке приборов также может повлиять на точность измерений. Например, если измерительный прибор неправильно подключен, это может вызвать искажение показаний. Важно, чтобы приборы для измерения мощности подключались к сети с учетом фазировки, особенно в случае переменного тока, где фаза играет ключевую роль. Неверное подключение может вызвать несоответствие между напряжением и током, что приведет к ошибочным результатам.
Невозможность учесть реактивную мощность при измерениях в системах с индуктивной или емкостной нагрузкой является еще одной частой ошибкой. Реактивная мощность не выполняет полезную работу, но влияет на общую мощность, что нужно учитывать при расчете. Использование однофазных приборов для измерений в трехфазных системах также может привести к значительным погрешностям.
Кроме того, важно учитывать температурные и механические воздействия на приборы. Перегрев или физическое повреждение могут вызвать изменения в характеристиках измерительных устройств, что также снижает точность результатов. Регулярная калибровка приборов и проверка их состояния помогут избежать подобных ошибок.
Еще одной причиной ошибок может быть использование устаревших или низкокачественных измерительных приборов. Современные устройства обеспечивают более высокую точность и широкий диапазон измерений, что делает их предпочтительными для точных измерений мощности тока. Важно регулярно обновлять оборудование и следить за его техническим состоянием.
Как правильно калибровать приборы для точных измерений?
Для калибровки в первую очередь требуется эталонное средство измерений, которое обладает высокой точностью. Это может быть эталонный генератор сигнала, эталонная нагрузка или калибровочный источник напряжения. Эти устройства используются для проверки точности работы измерительных приборов в заданном диапазоне параметров.
Основной этап – это сравнение показаний прибора с эталонными значениями в различных точках диапазона измерений. Например, для мультиметров это могут быть разные уровни напряжения или тока. Важно фиксировать показания на нескольких уровнях, чтобы убедиться в точности работы устройства по всему диапазону.
Необходимо также учитывать температуру, влажность и другие внешние факторы, которые могут влиять на показания прибора. Многим приборам требуются стабильные условия, чтобы исключить погрешности. Поэтому калибровка часто выполняется в лабораторных условиях с контролируемыми параметрами окружающей среды.
После калибровки прибор должен быть настроен на эталонные значения, а погрешности, если они превышают допустимые нормы, необходимо корректировать с помощью настроек устройства или с помощью дополнительных калибровочных элементов, таких как компенсационные резисторы или подстроечные конденсаторы.
Для точных измерений важно также регулярно проверять и повторно калибровать приборы, чтобы исключить влияние износа или старения компонентов. Рекомендуется проводить калибровку как минимум раз в год, но в зависимости от условий эксплуатации этот период может быть сокращен.
Вопрос-ответ:
Какие приборы используются для измерения силы тока?
Для измерения силы тока чаще всего используют амперметры. Это приборы, предназначенные для измерения электрического тока в цепи. Амперметры бывают аналоговыми и цифровыми, и каждый из них может измерять ток в разных диапазонах. Для точных измерений могут использоваться также вольтметры, если требуется косвенная оценка тока, исходя из известного сопротивления.
Как измеряется сила тока в электрической цепи?
Сила тока измеряется при помощи амперметра. Он подключается последовательно с элементами цепи, чтобы ток, проходящий через цепь, также проходил через прибор. При этом важно, чтобы амперметр был подключён правильно — в разрыв цепи. Величина тока отображается на шкале устройства (в случае аналогового амперметра) или на экране (в случае цифрового).
Можно ли измерять ток с помощью мультиметра?
Да, мультиметр — это универсальный прибор, который может измерять как силу тока, так и напряжение и сопротивление. Для измерения тока мультиметр нужно настроить на соответствующий режим (обычно это режим «Ампер»), а затем подключить прибор последовательно с цепью. Важно помнить, что мультиметр обычно ограничен по диапазону измеряемых токов, поэтому для более мощных цепей следует использовать специализированные амперметры.
Какие амперметры бывают и чем они отличаются?
Амперметры бывают двух типов: аналоговые и цифровые. Аналоговые амперметры используют стрелку, которая перемещается по шкале в зависимости от силы тока. Они часто бывают менее точными, но могут показывать изменение тока в реальном времени. Цифровые амперметры, в свою очередь, показывают результат на экране в числовом виде и отличаются более высокой точностью измерений. Некоторые модели могут иметь дополнительные функции, такие как сохранение данных или подключение к компьютеру для дальнейшего анализа.
