Катушки на 220 и 380 Вольт применяются в электромагнитных пускателях, контакторах и реле управления. Основное отличие – рабочее напряжение питания обмотки. Катушки на 220 В предназначены для подключения к однофазной сети, тогда как модели на 380 В рассчитаны на фазное подключение в трёхфазной системе.
У катушек на 220 В ток через обмотку выше при равной мощности, чем у 380-вольтовых. Это связано с соотношением напряжения и сопротивления: чем ниже напряжение, тем выше ток. При расчётах необходимо учитывать нагрев обмотки и нагрузку на управляющие цепи. При подключении катушки на 220 В к 380 В без использования промежуточных трансформаторов или резисторов происходит её выход из строя.
Подключение катушки не по номинальному напряжению недопустимо. Катушка на 380 В при подключении к 220 В не обеспечит надёжного притяжения сердечника, что приведёт к дрожанию контактора и быстрому износу. Рекомендуется строго соблюдать паспортное напряжение и проверять соответствие сети типу используемой катушки при замене или проектировании схемы.
В системах с напряжением управления 220 В часто применяются катушки с дополнительной изоляцией, особенно в условиях повышенной влажности или пыли. Для катушек на 380 В важно контролировать фазное подключение – при перекосе фаз или обрыве одной из них устройство не сработает корректно.
Как устроены катушки на 220 В и 380 В: сравнение конструкции
Катушки на 220 В и 380 В различаются количеством витков, диаметром провода и изоляцией. Для катушки на 220 В используется меньше витков, так как при том же сопротивлении ток выше. Увеличение напряжения до 380 В требует удлинения обмотки и применения провода меньшего сечения для уменьшения тока, что снижает тепловыделение.
Катушки на 380 В чаще изготавливаются с усиленной изоляцией между слоями обмотки. Это обусловлено более высоким пробивным напряжением. В конструкции таких катушек применяются материалы с повышенной термостойкостью – например, эмаль на основе полиэфиримида или полиамидимида. Для 220-вольтовых катушек используется стандартная эмаль на базе полиэстера.
Размер сердечника у катушек на 380 В обычно больше, что связано с необходимостью распределения более длинной обмотки. Это также влияет на массу изделия. У катушек на 220 В сердечники компактнее, конструкция легче.
При проектировании важно учитывать, что при одинаковой мощности напряжение влияет на тепловые и электромагнитные характеристики. Катушки на 220 В нагреваются сильнее при равных условиях, поэтому требуют лучшего охлаждения или ограничения по циклам включения.
Номиналы сопротивлений отличаются: у катушки на 380 В он выше, что снижает потребляемый ток. Это делает такие катушки предпочтительными для промышленного применения, где важно снижать нагрузку на сеть.
Какие параметры указывают на совместимость катушки с конкретным напряжением
Совместимость катушки с напряжением определяется несколькими техническими характеристиками, указанными на маркировке или в паспорте изделия. Игнорирование этих данных может привести к перегреву, нестабильной работе или выходу из строя оборудования.
1. Номинальное напряжение
Это ключевой параметр, обозначающий, на какое напряжение рассчитана катушка. Например, надпись «220V» указывает, что катушка предназначена для работы в однофазной сети с номинальным напряжением 220 вольт. Для трёхфазных систем указывается «380V». Несоответствие приведёт к недоотпиранию или сгоранию обмотки.
2. Частота сети
Указывается в герцах – обычно 50 или 60 Гц. Даже при совпадении напряжения, неправильная частота может вызвать вибрации сердечника и шум, а также снижение срока службы.
3. Диапазон рабочих напряжений
Некоторые катушки допускают отклонения от номинального значения – например, ±10%. Эти данные указываются в технической документации. Если напряжение в сети стабильно выходит за пределы допустимого диапазона, ресурс катушки снижается.
4. Тип тока
Катушки могут быть рассчитаны на переменный (AC) или постоянный ток (DC). Указание «AC220V» или «DC220V» означает, что катушка не взаимозаменяема – переменный ток на DC-катушке вызовет её разрушение, а постоянный на AC-катушке – залипание сердечника.
5. Маркировка и код производителя
Заводы-изготовители используют стандартизированные обозначения, включающие тип напряжения, номинал, частоту и совместимость с конкретными сериями контакторов или пускателей. Наличие полного обозначения позволяет точно определить применимость катушки без риска ошибочного подключения.
Как отличить катушку на 220 В от катушки на 380 В по маркировке
Маркировка катушки указывается непосредственно на корпусе изделия или на прикреплённой табличке. Основной параметр – номинальное напряжение, обозначаемое как «U» или «Un». Для катушек на 220 В чаще всего указано: «220V», «220 В», «AC 220V» или «Un=220V». Катушки на 380 В маркируются аналогично: «380V», «380 В», «AC 380V» или «Un=380V».
Следует обращать внимание на тип тока. Обозначение «AC» указывает на переменный ток. Если указано «DC», то катушка рассчитана на постоянное напряжение. Важно не путать напряжение питания с напряжением коммутируемой нагрузки – смотрят именно на значение возле букв «Un» или «U».
Дополнительно может быть указана частота сети: «50Hz» или «50/60Hz». Это подтверждает, что катушка рассчитана на подключение к бытовой или промышленной сети. Если на корпусе присутствует цифровой код модели, его можно сверить с технической документацией – производители, как правило, шифруют напряжение в нём, например: в маркировке «CJX2-0910-220» цифры «220» в конце обозначают напряжение катушки.
На импортных изделиях может применяться цветовая маркировка или кодировка буквами, например, «B» для 220 В, «D» для 380 В, но эти обозначения зависят от конкретного производителя и стандарта. Проверка маркировки должна выполняться перед подключением, так как визуальные различия между катушками на 220 и 380 В отсутствуют.
Чем грозит установка катушки на неправильное напряжение
Неправильный выбор напряжения катушки приводит к сбоям в работе оборудования и может вызвать аварийные ситуации. Последствия зависят от направления ошибки – заниженное или завышенное напряжение.
- Установка катушки 220 В в цепь 380 В:
- Практически мгновенный пробой изоляции.
- Перегрев и возгорание обмотки.
- Повреждение контактора, автоматическое отключение или короткое замыкание.
- Выход из строя соседних компонентов цепи.
- Установка катушки 380 В в цепь 220 В:
- Недостаточная сила магнитного поля – контактор не втягивается или срабатывает нестабильно.
- Гул, вибрации, залипание подвижной части.
- Повышенный износ механики и контактных групп.
- Отклонения в работе оборудования, которым управляет катушка.
Для проверки соответствия нужно смотреть маркировку на корпусе катушки и сравнивать с фактическим напряжением питания. Использование переходных трансформаторов допустимо только при техническом обосновании. Подключение катушки с ошибкой в напряжении недопустимо даже кратковременно.
Рекомендуется использовать катушки с яркой маркировкой и вести учёт типоразмеров в документации, особенно при эксплуатации систем с разным напряжением питания. При замене – сверяться не только с напряжением, но и с типом тока (AC или DC).

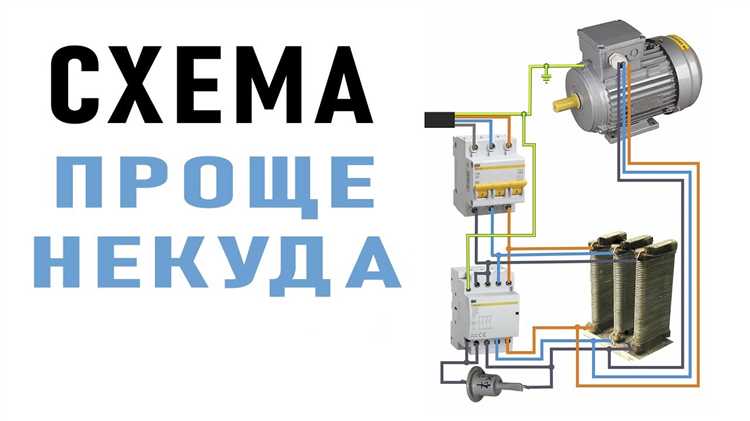

Как влияет напряжение катушки на работу контакторов и пускателей

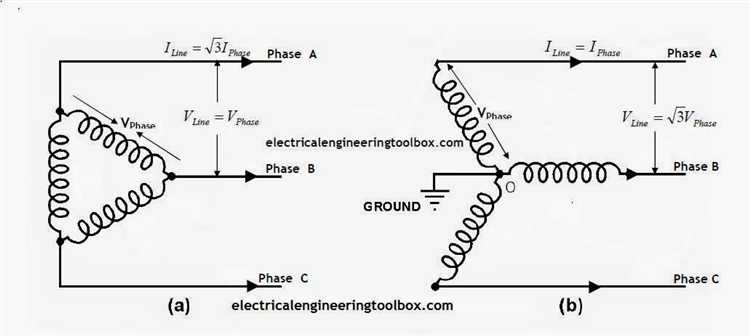

Катушки на 220 и 380 Вольт рассчитаны на подключение к разным фазным напряжениям. При использовании катушки на 220 В в трёхфазной сети её подключают между фазой и нейтралью, а катушку на 380 В – между двумя фазами. Неверный выбор напряжения может привести к нестабильной работе или полному выходу устройства из строя.
Катушка на 220 В чувствительнее к просадкам напряжения. При снижении уровня ниже 190 В возможны самопроизвольные отключения контактора. Особенно это критично в сетях с нестабильным напряжением. При этом катушка на 380 В устойчивее, но требует наличия двух фаз, что ограничивает её применение в однофазных системах.
Контактор с катушкой на 380 В реже перегревается за счёт более равномерного распределения тока в обмотке. Это особенно актуально при продолжительных включениях. Однако при обрыве одной из фаз катушка может не втянуть якорь, что создаёт риск потери управления нагрузкой.
Для минимизации отказов в промышленных условиях предпочтительнее использовать катушки на 380 В при наличии трёхфазного питания. В бытовых и распределённых системах – 220 В с контролем уровня напряжения. При выборе напряжения важно учитывать не только номинал сети, но и режим работы оборудования, длину кабельной линии и вероятность перекоса фаз.
Не допускается замена катушки на другую без согласования с паспортными данными аппарата. Несоответствие приведёт к перегреву, повышенному износу контактов и снижению ресурса контактора.
Можно ли заменить катушку на 220 В катушкой на 380 В и наоборот
Замена катушки на 220 В катушкой, рассчитанной на 380 В, или наоборот, возможна только при строгом соблюдении параметров и условий эксплуатации. Катушки рассчитаны на определённое напряжение и ток, напрямую влияющие на силу магнитного поля и нагрев.
Если подключить катушку на 220 В к сети 380 В без изменений, её обмотка будет перегружена, что приведёт к быстрому перегреву и выходу из строя. Аналогично, при использовании катушки на 380 В в сети 220 В магнитное поле будет ослаблено, что может вызвать ненадёжное срабатывание устройства.

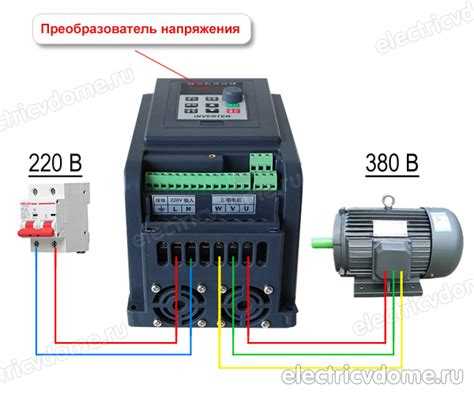

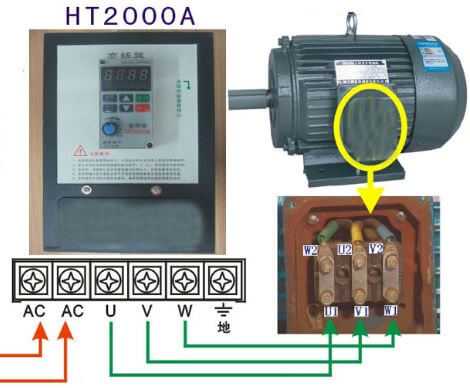

Для замены необходимо учитывать сопротивление обмотки и мощность катушки. При замене катушки 220 В на 380 В целесообразно использовать трансформатор или подходящий преобразователь, чтобы подать нужное напряжение. Обратная замена требует проверки силы тока и теплового режима, чтобы избежать недогрузки или перегрузки.
Важен также тип подключения: катушки 380 В часто рассчитаны на трёхфазное питание, тогда как 220 В – однофазное. Простая замена без учета этого фактора недопустима.
Рекомендуется использовать катушки, полностью соответствующие напряжению и типу питания конкретного оборудования. При необходимости замены лучше выбрать катушку с техническими характеристиками, идентичными оригиналу или проконсультироваться с производителем.
На что обратить внимание при покупке катушки для замены в электрошкафу
Обратите внимание на ток потребления катушки. Он должен совпадать с паспортными данными контактора или реле, чтобы избежать перегрева и повреждения оборудования.
Важен тип подключения: однофазное для 220 В и трехфазное для 380 В. Неправильное подключение приведет к некорректной работе или короткому замыканию.
Диаметр и длина катушки должны подходить под габариты корпуса устройства. Несовпадение размеров затруднит монтаж или вызовет механические повреждения.
Материал и качество изоляции обмотки влияют на срок службы. Рекомендуется выбирать катушки с термостойкой изоляцией класса не ниже F (155°C).
Проверьте наличие сертификатов соответствия и производителя. Катушки от проверенных брендов гарантируют стабильность параметров и защиту от подделок.
Если электрошкаф эксплуатируется в условиях повышенной влажности или пыли, выбирайте катушки с защитой IP20 и выше.
Обязательно уточните время срабатывания катушки – для некоторых задач требуется ускоренный отклик, для других важна стабильность без ложных срабатываний.
Вопрос-ответ:
В чем заключается основное различие катушек, рассчитанных на 220 и 380 вольт?
Главное отличие между катушками на 220 и 380 вольт связано с их рабочим напряжением. Катушка на 220 В предназначена для питания от однофазной сети с таким напряжением, тогда как катушка на 380 В рассчитана на питание от трехфазной сети. Это влияет на конструкцию и внутреннее сопротивление катушки, а также на ее изоляцию и размер проводника.
Можно ли использовать катушку на 220 вольт в сети с напряжением 380 вольт?
Использование катушки, рассчитанной на 220 В, в сети с напряжением 380 В недопустимо. Такая катушка быстро перегреется и может выйти из строя из-за высокого напряжения, что приведет к повреждению изоляции и короткому замыканию. Напряжение питания должно соответствовать параметрам, указанным производителем.
Какие технические параметры влияют на выбор катушки для конкретного напряжения — 220 или 380 вольт?
При выборе катушки учитываются не только номинальное напряжение, но и ток, рабочий режим, длительность включения и механические нагрузки. Катушки для 380 В обычно имеют больший диаметр провода и усиленную изоляцию, что позволяет выдерживать более высокое напряжение и предотвращает перегрев. Также важна совместимость с остальными элементами цепи, чтобы обеспечить надежную и безопасную работу оборудования.
Как влияет напряжение питания катушки на ее срок службы и надежность?
Если катушка используется при напряжении, для которого она не рассчитана, это приводит к повышенной температуре нагрева, ускоренному износу изоляции и механическим повреждениям. Правильный подбор по напряжению обеспечивает стабильную работу и продлевает срок службы. Катушка, работающая при своем номинальном напряжении, не перегревается и не подвергается дополнительным нагрузкам, что положительно сказывается на ее надежности.
