Как устроена рулетка измерительная внутри

Измерительная рулетка – компактный механический инструмент, в котором сочетаются прецизионная намоточная система, пружинный механизм возврата и многослойная лента с маркировкой. Основа конструкции – корпус из ударопрочного пластика или металла, в котором закреплена спиральная пружина из стали с высоким пределом упругости. Именно она отвечает за автоматический возврат ленты внутрь рулетки после измерения.

Лента изготавливается из легированной стали с антикоррозионным покрытием и наносимой методом шелкографии или лазерной гравировки шкалой. Маркировка чаще всего двусторонняя: миллиметры и сантиметры на одной стороне, дюймы – на другой. Для повышения прочности используется нейлоновая или полиэстеровая ламинация, которая защищает от истирания.

Фиксатор представляет собой подпружиненный флажок или скользящий зажим, при помощи которого можно зафиксировать ленту на нужной длине. Он контактирует с лентой через зубчатую или фрикционную поверхность, что исключает самопроизвольное смещение измерения. Положение фиксатора регулируется так, чтобы он не мешал автоматической намотке, но обеспечивал чёткую блокировку.

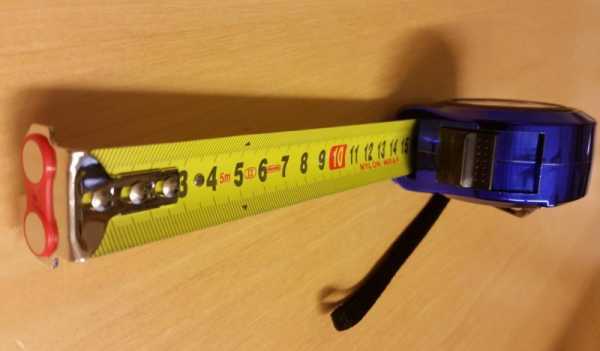

Концевой крюк крепится к ленте с помощью заклёпки с люфтом в пределах 0,5–1 мм – это необходимо для компенсации толщины крюка при измерениях «в упор» и «на вытяжку». Этот элемент часто дополнительно усиливается магнитной вставкой, упрощающей захват металлических поверхностей.

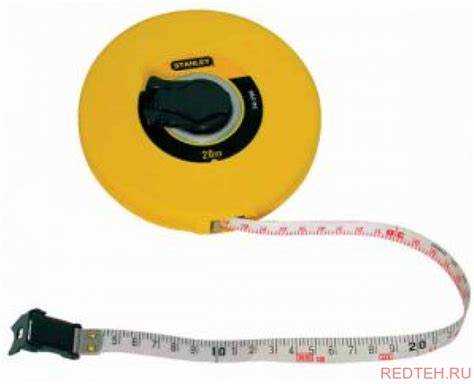

Внутренний механизм рулетки проектируется с учётом конкретного радиуса намотки: чем длиннее лента, тем шире барабан. При этом важно минимизировать трение и обеспечить равномерное распределение напряжения в пружине – от этого зависит срок службы инструмента. Современные модели также комплектуются демпферной системой на основе резины или силикона, предотвращающей удар ленты при резком возврате.

Внутри корпуса измерительной рулетки находится спиральная плоская пружина, изготовленная из закалённой пружинной стали. Один её конец жёстко закреплён в центральной оси барабана, а второй – соединён с началом измерительной ленты. При вытягивании ленты пружина скручивается, накапливая потенциальную энергию.

Пружина размещается в отдельной полости барабана с направляющими, предотвращающими её смещение и заклинивание. Толщина и ширина пружины подбираются в зависимости от длины рулетки: для лент до 5 метров используется пружина толщиной 0,15–0,2 мм, а для более длинных – до 0,3 мм. Недостаточная толщина приводит к слабому возврату, избыточная – к поломке креплений.

Чтобы обеспечить равномерный возврат, важна точная центровка барабана и отсутствие загрязнений. Смазка узла силиконовым составом снижает трение и увеличивает ресурс. При замедленном возврате проверяют целостность витков пружины и отсутствие заусенцев на кромках корпуса, способных повредить металл.

Для замены пружины необходимо полностью извлечь рулетку из корпуса, зафиксировать её от самопроизвольного разворачивания, затем аккуратно отсоединить от ленты и барабана. Установка новой пружины требует предварительной подмотки по направлению намотки ленты – от 3 до 5 оборотов, в зависимости от модели.

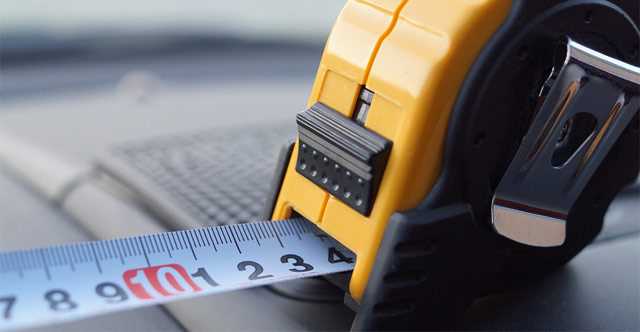

Из чего состоит стопор рулетки и как он работает

Принцип работы следующий: при нажатии на кнопку фиксирующая пластина опускается и прижимается к ленте, создавая достаточное трение для её удержания. Для освобождения ленты достаточно отпустить кнопку, после чего пружина возвращает пластину в исходное положение. При этом лента снова может свободно скользить внутрь корпуса.

При выборе рулетки важно проверить чёткое срабатывание стопора, отсутствие люфтов и устойчивость фиксации. Износ пружины или деформация пластины приводит к неполному прижатию и самопроизвольному смещению ленты.

Материалы и структура измерительной ленты

Измерительная лента изготавливается из стальной полосы холоднокатаного проката толщиной 0,12–0,25 мм. Используется углеродистая пружинная сталь с термообработкой для достижения оптимального сочетания гибкости и упругости. Поверхность ленты защищена антикоррозийным покрытием на основе полиэстера или нейлона, устойчивого к истиранию и воздействию влаги.

Разметка наносится методом термотрансферной или лазерной печати. Лазерная маркировка предпочтительнее для профессионального использования – она не стирается даже при интенсивной эксплуатации. Контрастность шкалы обеспечивается черным или темно-синим пигментом на светлом фоне, что улучшает читаемость при плохом освещении.

Жесткость и форма ленты рассчитываются с учетом её самонесущей способности. Изгиб в поперечном сечении (выпуклая арка) предотвращает провисание при выдвижении более 2 метров без опоры. Радиус изгиба подбирается в зависимости от ширины ленты: при ширине 19 мм оптимальный радиус – около 12 мм.

Конец ленты снабжен подвижным фиксатором, выполненным из нержавеющей стали. Люфт в пределах 0,5–1 мм обеспечивает точность измерений при внутреннем и внешнем замерах. Ревизия состояния фиксатора обязательна при каждом техническом обслуживании рулетки.

Принцип действия демпфера и защита от удара

Демпфер в измерительной рулетке предназначен для гашения кинетической энергии, возникающей при автоматической смотке полотна. Его задача – предотвратить резкий удар металлической ленты о корпус и минимизировать износ внутренних компонентов.

• Основу демпфера составляет пружинный или фрикционный механизм, который поглощает часть энергии обратного хода.
• В более точных моделях применяется демпфер с масляным или силиконовым наполнителем, обеспечивающий равномерное торможение.
• Некоторые рулетки используют инерционные колеса, замедляющие движение полотна при достижении последнего витка.

Эффективная защита от удара реализуется также за счёт специального амортизирующего буфера:

1. Буфер устанавливается на торец корпуса, в месте соприкосновения с крючком полотна при смотке.
2. Материал буфера – чаще всего эластичная резина с высокой степенью восстановления формы.
3. При ударе крючка об буфер энергия распределяется по поверхности, исключая повреждение замка и изгиб полотна.

Для повышения ресурса рекомендуется:

• Избегать полной смотки с большой скоростью – это снижает нагрузку на демпфер.
• Выбирать модели с регулируемым демпфированием, если требуется работа в условиях частого измерения на больших длинах.
• Регулярно проверять целостность буфера и отсутствие следов трещин на демпфирующем элементе.

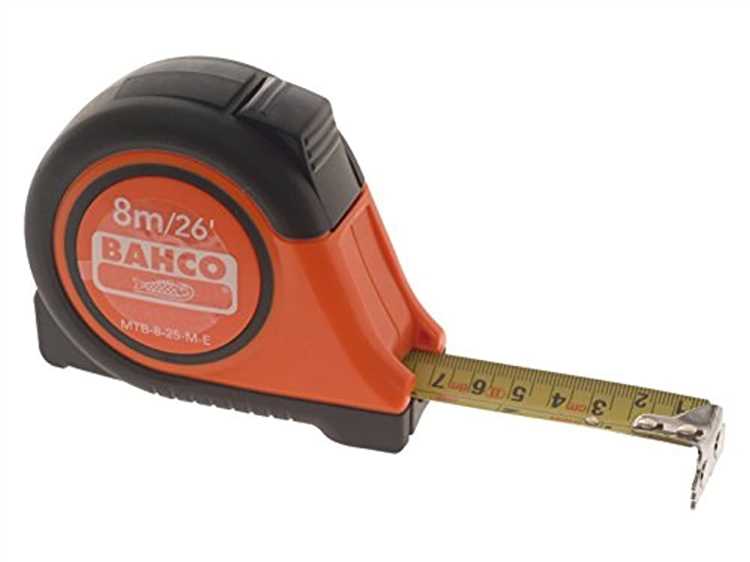

Механизм фиксации нуля на зацепе рулетки

Внутри корпуса крюк закреплён на заклёпке с допуском свободного хода около 1,0–1,5 мм. Это значение соответствует средней толщине зацепа. При внешнем измерении крюк вытягивается наружу, при внутреннем – вдавливается внутрь. Такая конструкция обеспечивает смещение нулевой отметки относительно начала полотна, исключая систематическую погрешность в зависимости от типа замера.

Для надёжности фиксации используется пружинящий элемент – чаще всего это листовая пружина из закалённой стали. Она не только возвращает крюк в исходное положение, но и устраняет люфт при колебаниях рулетки. На профессиональных моделях дополнительно применяются демпферы из полиуретана, гасящие удары и защищающие механизм фиксации при втягивании полотна.

Рекомендуется периодически проверять свободный ход зацепа: при его заедании или излишнем люфте точность измерений снижается. Износ заклёпки, деформация крюка или ослабление пружины – основные причины некорректной фиксации нуля. При выявлении отклонений критичнее ±0,5 мм рекомендуется замена инструмента.

Разборка корпуса рулетки без повреждений

Для безопасной разборки корпуса измерительной рулетки необходим точный подход и правильный инструмент. Ключевая задача – сохранить целостность пластика и механических элементов.

1. Подготовка инструмента:
   • Отвертка с узким плоским лезвием для снятия защёлок.
   • Маленькая крестовая отвертка для винтов.
   • Пинцет для аккуратного извлечения мелких деталей.
2. Осмотр корпуса:
   • Выявите все видимые винты – обычно они расположены на задней панели и под этикетками.
   • Проверьте наличие защёлок по периметру корпуса, осторожно нащупывая их пальцами.
3. Снятие крышки:
   • Перед откручиванием винтов аккуратно подденьте корпус плоской отверткой в местах защёлок, чтобы избежать трещин.
   • Винты выкручивайте поочерёдно, не выкручивая полностью первый, чтобы не смещать внутренние механизмы.
   • После освобождения всех креплений слегка приподнимите крышку, не применяя силу.
4. Извлечение внутренних частей:
   • Обращайте внимание на пружины и мелкие детали – они могут выскочить при неаккуратном движении.
   • Используйте пинцет для аккуратного извлечения механизма тормозной кнопки и ленты.
5. Особенности некоторых моделей:
   • Некоторые рулетки имеют дополнительные винты под наклейками – аккуратно подденьте наклейку ногтем или лезвием, чтобы не порвать её.
   • Модели с металлическим корпусом требуют больше внимания к защёлкам, чтобы избежать деформаций.

После разборки рекомендуется сохранять порядок деталей и фиксировать этапы процесса для облегчения последующей сборки.
