Подключение газового котла к магистральной трубе требует строгого соблюдения нормативных документов: СП 42-101-2003, СП 62.13330.2011 и СНиП 42-01-2002. Нарушение требований грозит не только штрафами, но и угрозой для жизни. Все работы должны выполняться лицензированной организацией, имеющей допуск СРО и соответствующие разрешения от газораспределительной компании.
Для подключения необходимо обеспечить отдельный газовый кран на вводе, наличие запорной арматуры перед котлом и термозапорного клапана, если это предусмотрено проектом. Диаметр трубы рассчитывается индивидуально, исходя из мощности оборудования, протяжённости трассы и допустимых потерь давления. Например, при мощности котла до 24 кВт обычно применяют трубу DN20, но при значительном удалении от ввода возможно увеличение до DN25 или DN32.
Металлическая труба должна быть сварной или соединённой резьбовыми муфтами с уплотнением, стойким к воздействию газа. Гибкие подводки допустимы только при условии использования сертифицированных термостойких шлангов из нержавеющей стали. Медные и пластиковые трубы запрещены к применению для стационарных газовых соединений внутри помещений.
Обязательное условие – наличие проекта газификации, согласованного с местной газовой службой. Самовольное подключение запрещено. Перед запуском оборудования проводится опрессовка системы под давлением 0,3–0,6 МПа и проверка на герметичность мыльным раствором. После успешного теста инспектор ГРО оформляет акт ввода в эксплуатацию.
Только полное соблюдение технических требований и участие профессионалов гарантирует безопасность и долговечность работы газового оборудования.

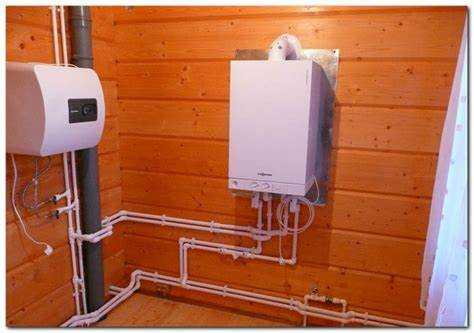

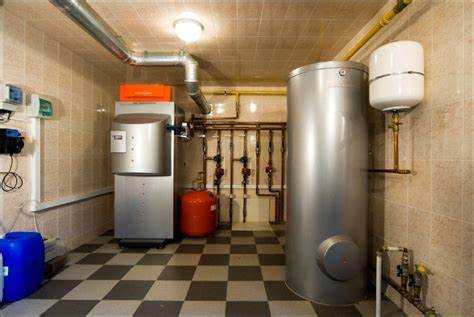

Выбор места установки газового котла с учётом требований безопасности
Расположение газового котла напрямую влияет на безопасность эксплуатации и соответствие нормативам. При выборе места установки необходимо строго учитывать строительные и санитарные требования.
- Котёл размещают в помещении с отдельным входом или в техническом помещении, предназначенном для установки газового оборудования.
- Минимальная площадь помещения – 4 м², объём – не менее 8 м³ для настенных котлов и 15 м³ для напольных.
- Высота потолка – не менее 2,2 м. Исключение – частные дома с ранее построенными помещениями, где допускается 2 м при согласовании с газовой службой.
- Обязательное наличие естественной вентиляции: приточный канал на уровне пола и вытяжной – под потолком. Сечение каждого канала – не менее 0,03 м².
- Окно должно обеспечивать естественное освещение и аварийный выход газа. Площадь остекления: минимум 0,03 м² на каждый 1 м³ объёма помещения.
- Запрещено размещать котёл в жилых комнатах, санузлах и ванных. Допускается установка на кухне при соблюдении всех требований по вентиляции и объёму.
- Минимальное расстояние от корпуса котла до стены – 10 см. Поверхность стены за котлом должна быть выполнена из негорючих материалов или защищена металлическим экраном.
- Пол под напольным котлом – из бетона или покрыт листом металла, выступающим за габариты котла минимум на 10 см по периметру.
- Дымоход должен обеспечивать стабильную тягу и соответствовать диаметру патрубка котла. Запрещены горизонтальные участки более 1 м и отсутствие ревизионного люка.
Выбор места установки должен согласовываться с проектной документацией и газоснабжающей организацией. Несоблюдение требований может привести к отказу в подключении и административной ответственности.
Необходимые документы и разрешения для подключения котла к газовой сети
Для легального подключения газового котла к сети необходимо пройти утверждённую процедуру с получением разрешений и оформлением технической документации. Нарушение порядка грозит штрафами и отключением газа.
- Заявление в газораспределительную организацию – подаётся собственником жилья или уполномоченным представителем. Указывается тип оборудования, предполагаемое место установки, планируемый срок подключения.
- Правоустанавливающие документы на недвижимость – свидетельство о собственности, договор купли-продажи, выписка из ЕГРН.
- Технические условия (ТУ) – выдают в газоснабжающей организации после рассмотрения заявления. В них указаны допустимая мощность, параметры подключения, требования к проекту.
- Проект газоснабжения – разрабатывается лицензированной проектной организацией на основании ТУ. Включает схему прокладки труб, тип оборудования, вентиляцию, расположение узлов безопасности.
- Согласование проекта – проводится в газовой службе. Без утверждённого проекта работы запрещены.
- Договор на технадзор и пуск газа – оформляется с газовой службой до начала монтажа. В договоре фиксируется ответственность сторон и порядок ввода в эксплуатацию.
- Акт приёмки выполненных работ – подписывается после монтажа котла, внутренней разводки и проверки герметичности. Требуется участие представителя газовой службы.
- Сертификаты на котёл и монтажное оборудование – предоставляются при сдаче объекта. Проверяется соответствие установленной модели разрешённому к эксплуатации оборудованию.
После выполнения всех требований оформляется допуск к эксплуатации, осуществляется контрольный пуск и пломбировка счётчика. Только после этого подключение считается завершённым.
Подбор типа соединения: жёсткая подводка или гибкий шланг
Жёсткая подводка из металлических труб (чаще всего – стальная оцинкованная или медная) применяется в системах, где требуется высокая механическая прочность и устойчивость к перепадам давления. Она предпочтительна при стационарной установке котла без последующего перемещения. Соединения выполняются с помощью сварки или резьбы, что обеспечивает герметичность и долговечность при условии качественного монтажа.

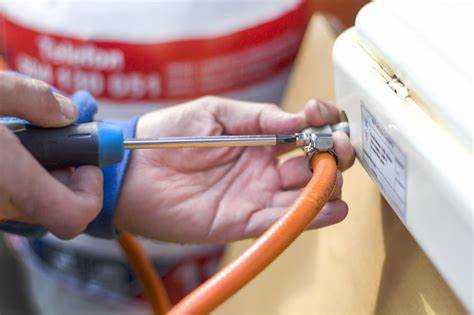

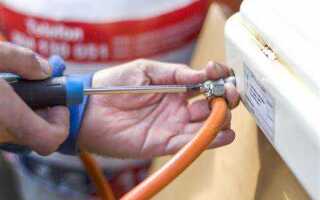

Гибкий шланг, чаще армированный, используется в ограниченных условиях – когда отсутствует возможность провести жёсткую трубу из-за геометрии помещения или вибрации оборудования. Только сертифицированные шланги из нержавеющей стали с маркировкой «для газа» допустимы для подключения газовых котлов. Недопустимо применение водяных или универсальных шлангов – это нарушает требования СП 62.13330.2011 и увеличивает риск утечки.
Максимальная длина гибкого соединения – не более 1,5 метра, изгиб – не менее трёх диаметров шланга. Шланг не должен проходить через стены, натягиваться или соприкасаться с нагревающимися элементами. При любом подключении требуется установка отсечного крана перед точкой ввода, а соединения должны проходить проверку на утечку с применением мыльного раствора или газоанализатора.
При выборе между жёстким и гибким соединением приоритет всегда отдается жёсткому варианту, если нет технических ограничений. Гибкий шланг – мера вынужденная, требующая строгого соблюдения норм и регулярного контроля герметичности.
Установка запорного вентиля перед газовым котлом

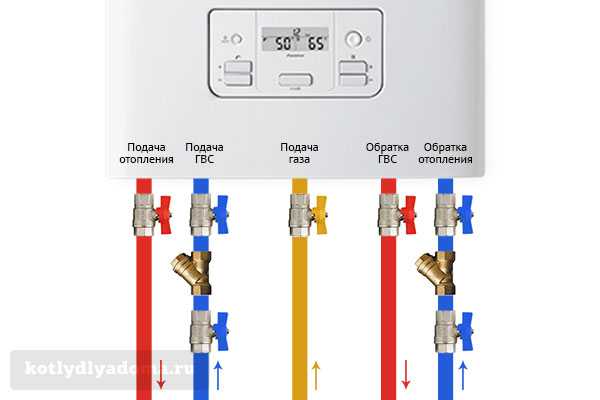

Запорный вентиль монтируется на подводящем газопроводе непосредственно перед входом в котёл. Его основное назначение – возможность оперативного отключения подачи газа в аварийной ситуации или при проведении технического обслуживания оборудования.
Для бытовых газовых котлов используется вентиль с условным проходом не менее DN15, рассчитанный на рабочее давление до 0,6 МПа. Рекомендуется установка латунного вентиля с ручным управлением, сертифицированного по ГОСТ Р 50696.
Вентиль должен устанавливаться строго по направлению потока, обозначенному стрелкой на корпусе. Расположение – в пределах лёгкого доступа, не выше 1,5 м от пола. Допускается установка с накидной гайкой для упрощения демонтажа. Прокладочные материалы – только из фторопласта или графита, исключены любые резиновые уплотнители.
Монтаж выполняется с обязательной проверкой герметичности соединения мыльным раствором после установки. При утечке вентиль необходимо демонтировать и переустановить с заменой уплотнительных элементов.
Перед врезкой вентиля газопровод продувается для удаления пыли и окалины. Сварка в зоне монтажа запрещена после установки вентиля – возможна только резьбовая или фланцевая сборка.
При параллельной установке нескольких котлов монтируется отдельный вентиль для каждого агрегата. Это исключает необходимость отключения всей системы при обслуживании одного котла.

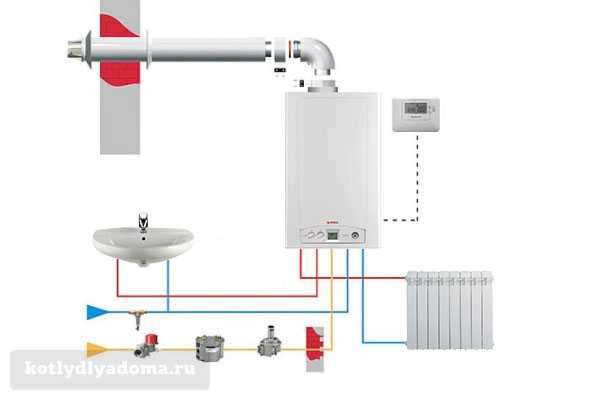

Прокладка газопровода от точки врезки до котла
Для прокладки газопровода от точки врезки до котла следует применять трубы из стальных оцинкованных или специализированных металлических материалов с толщиной стенки не менее 2,5 мм. Диаметр газопровода выбирается на основании расчетного расхода газа и должен обеспечивать давление не ниже нормативного значения на входе в котел – обычно 13 мбар.
Газопровод прокладывается с уклоном не менее 0,005 в сторону котла для предотвращения скопления конденсата. Разрешается монтаж только в помещениях с естественной или принудительной вентиляцией. В местах прохода через стены и перекрытия необходимо использовать металлические гильзы с уплотнением, исключающим проникновение газа в соседние помещения.
Сварка соединений производится электросваркой или газосваркой, после чего каждая сварка проверяется на герметичность методом гидравлического или манометрического испытания при давлении, превышающем рабочее в 1,5 раза. Запрещается применять резьбовые соединения на магистралях длиной более 2 метров.
В обязательном порядке предусматривается установка отсечного крана с прямым доступом в пределах 1 метра от котла. Между точкой врезки и котлом рекомендуется установить фильтр грубой очистки для защиты оборудования от механических загрязнений.
Перед вводом газа в котел газопровод оснащается запорной арматурой и редуктором давления, соответствующими техническим требованиям производителя котла. Все работы проводят специалисты с допуском к газовому оборудованию, после чего оформляется акт технического освидетельствования и разрешение на ввод в эксплуатацию.
Использование уплотнительных материалов на резьбовых соединениях
Для обеспечения герметичности резьбовых соединений газового котла с трубопроводом применяют специализированные уплотнительные материалы, способные выдерживать давление до 0,3 МПа и температуру до 110 °C.
Лен тефлоновый (ФУМ-лента) – наиболее распространённый материал. Используется при сборке с наружной резьбой, наматывается по направлению закручивания соединения в 3–5 оборотов, без чрезмерного натяжения, чтобы не повредить ленту. Лента не должна выходить за пределы резьбы, чтобы избежать попадания в газовый тракт.
Пасты на основе графита или силикона применяются для соединений с внутренней резьбой или при повторном монтаже. Такие пасты обеспечивают эластичное уплотнение и компенсируют мелкие повреждения резьбы, сохраняя герметичность.
Запрещено использовать масляные и битумные составы, а также нитки из натуральных волокон без пропитки, поскольку они разрушаются под воздействием газа и температуры, что приводит к утечкам.
Перед нанесением уплотнителя необходимо очистить резьбу от грязи, масла и коррозии. Монтаж проводят с усилием, рекомендованным производителем оборудования, избегая чрезмерного затягивания, которое деформирует резьбу и снижает эффективность уплотнения.
Проверка герметичности соединений с помощью мыльного раствора
Для выявления утечек газа на стыках труб и фитингов применяют мыльный раствор с концентрацией 2–5% жидкого мыла в воде. Раствор наносят кистью или распылителем на места соединений после полной сборки и затяжки фитингов.
Появление мелких пузырьков на обработанной поверхности указывает на негерметичность. Важно тщательно контролировать все зоны стыков, включая резьбовые соединения и уплотнительные элементы. Пузырьки формируются при минимальном выходе газа и видимы невооружённым глазом при нормальном освещении.
Рекомендуется выдерживать мыльный раствор на соединениях не менее 2 минут для надежного обнаружения медленных утечек. При обнаружении пузырьков необходимо немедленно прекратить работу и устранить дефект: подтянуть фитинг, заменить уплотнитель или применить специализированные герметики для газовых систем.
Использовать спиртовые или агрессивные моющие средства не рекомендуется, так как они могут повредить уплотнительные материалы и исказить результат проверки.
Первичный запуск котла и проверка работы горелки специалистом
Перед запуском газового котла специалист обязательно проверяет герметичность всех соединений газопровода с помощью мыльного раствора или приборов для обнаружения утечек. Затем осуществляется подача газа к горелке и включение электропитания котла.
Проверяется розжиг горелки в автоматическом режиме: контролируется стабильность пламени, его цвет и интенсивность. Оптимальное пламя должно быть голубым с четко выраженной жёлтой зоной у вершины. Наличие сильного желтого или оранжевого пламени указывает на неполное сгорание и требует регулировки подачи воздуха.
Специалист измеряет давление газа на входе котла, которое должно соответствовать параметрам, указанным в технической документации (обычно 13–20 мбар для бытовых котлов). При отклонениях выполняется регулировка давления на газовом клапане.
Проверяется работа системы ионизации или датчика пламени, обеспечивающего безопасное отключение подачи газа при затухании горелки. Нормальное значение тока ионизации – 2–5 мкА.
В процессе работы горелки фиксируется температура теплоносителя и температура на выходе из котла, чтобы убедиться в правильном нагреве и отсутствии перегрева.
После достижения стабильного режима работы выполняется тест на отключение и повторный розжиг горелки для подтверждения надежности автоматики безопасности.
Вопрос-ответ:
Какие требования предъявляются к месту подключения газового котла к газовой трубе?
Место подключения должно обеспечивать удобный доступ для обслуживания и ремонта. Газовая труба должна быть проложена с учётом норм безопасности, исключать возможность подтеков и иметь достаточный диаметр для необходимого расхода газа. Также важно учитывать расстояние от котла до газового счётчика и вентиляционных каналов, чтобы обеспечить правильную работу оборудования.
Можно ли самостоятельно подключить газовый котёл к газовой трубе без вызова специалиста?
Подключение газового котла к газовой системе требует специальных знаний и навыков. Выполнять такую работу без соответствующей квалификации и разрешений запрещено. Неправильное подключение может привести к утечкам газа и серьёзной опасности. Для этого необходимо обращаться в лицензированные организации, которые проведут монтаж с соблюдением всех норм и проведут последующую проверку.
Какие материалы лучше использовать для подключения газового котла к трубе?
Для монтажа газовой трубы применяют стальные или медные трубы, а также специальные гибкие газовые шланги из нержавеющей стали. Все материалы должны иметь сертификаты и соответствовать нормам по газоснабжению. Стальные трубы обычно применяются в стационарных установках, а гибкие шланги удобны для соединения с котлом, обеспечивая небольшую подвижность и снижая нагрузку на соединения.
Как контролируется герметичность соединений при подключении газового котла?
После монтажа выполняется проверка всех соединений с помощью специальных приборов или мыльного раствора. Мыльный раствор наносят на соединения и наблюдают за появлением пузырьков, которые свидетельствуют о протечке. В профессиональной практике используют газоанализаторы и манометры для более точного контроля. Только после успешной проверки разрешается запуск котла.
Какие документы нужны для законного подключения газового котла к системе газоснабжения?
Необходимо получить разрешение от газовой службы, которое включает проект подключения и согласование монтажа. После выполнения работ составляется акт ввода в эксплуатацию, подтверждающий, что оборудование установлено и проверено согласно нормам. Эти документы обязательны для регистрации и будущего технического обслуживания оборудования.
Какие требования безопасности нужно соблюдать при подключении газового котла к газовой трубе?
При подключении газового котла необходимо строго соблюдать правила эксплуатации газового оборудования. Важно обеспечить герметичность всех соединений, использовать только сертифицированные материалы и фурнитуру. Запрещается выполнять работы без квалифицированного специалиста, так как неправильное подключение может привести к утечке газа и возникновению опасных ситуаций. Также нужно соблюдать нормы вентиляции помещения и установить устройство для контроля давления газа. После монтажа обязательно провести проверку на герметичность и правильность работы котла.
Какие этапы включает процесс подключения газового котла к газовой трубе?
Подключение начинается с выбора подходящего места для установки котла, учитывая требования по удалённости от стен и вентиляции. Затем проводится подготовка газовой трубы — очищается и проверяется её состояние. Следующий шаг — монтаж газового крана, который позволит перекрывать подачу газа при необходимости. После этого производится подключение котла к трубе с помощью гибкой или жёсткой подводки, соблюдая углы и размеры. Все соединения обрабатываются герметиком или уплотнителями. В завершение выполняется проверка системы на утечки и тестирование работы оборудования, чтобы убедиться в безопасности и исправности.
