Фановая труба – это вертикальный элемент внутренней канализационной системы, соединяющий стояк с атмосферой. Её основная функция – стабилизация давления в трубопроводе при сбросе сточных вод. Без фановой трубы в системе возникают гидравлические удары, провоцирующие срыв водяных затворов в сифонах. Это ведёт к распространению канализационных запахов в жилые помещения.
Рекомендации по установке: диаметр фановой трубы должен соответствовать диаметру основного стояка – как правило, 110 мм. Не допускается сужение сечения или горизонтальные участки с обратным уклоном. В многоквартирных домах фановая труба обязательна; в частных домах – при наличии двух и более санитарных узлов, длинных горизонтальных участков или септиков с вентиляцией.
Игнорирование установки фановой трубы – частая причина неприятных запахов, медленного слива и шумов в трубопроводе. Это не вспомогательный элемент, а полноценный компонент инженерной системы, влияющий на её надёжность и комфорт проживания.
Зачем нужна фановая труба при подключении унитаза

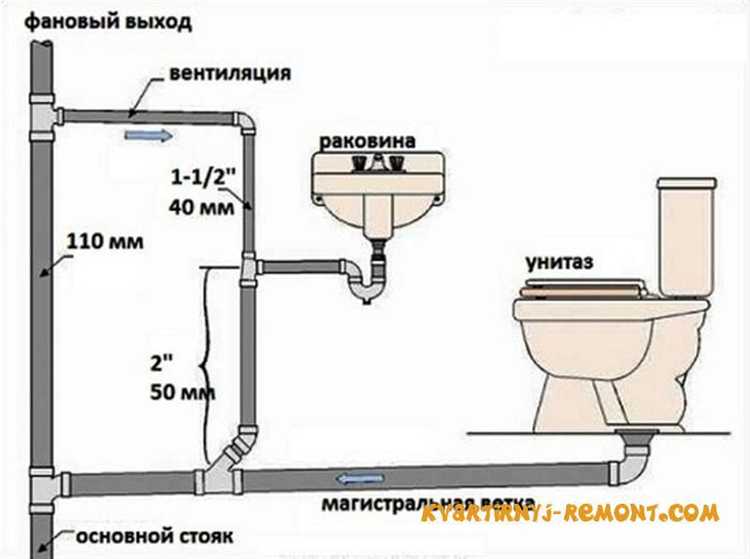

Фановая труба выполняет критически важную функцию в системе канализации при установке унитаза: она обеспечивает стабильное давление воздуха внутри стояка и предотвращает всасывание воды из гидрозатвора.
- При сливе воды из унитаза в стояке создаётся разрежение. Без фановой трубы это вызывает «срыв» гидрозатвора в сифонах соседних сантехнических приборов, что приводит к проникновению канализационных газов в помещение.
- Фановая труба компенсирует давление, создавая воздушную тягу и исключая обратное засасывание воздуха через слив унитаза.
Рекомендуется устанавливать фановые трубы в следующих случаях:
- Количество унитазов и сантехники превышает две точки на один стояк.
- Высота здания более двух этажей – при одновременном использовании сантехники разрежение усиливается.
- Унитаз подключён далеко от основного стояка – увеличенная длина горизонтальных участков повышает риск воздушных пробок.
Диаметр фановой трубы должен быть не менее диаметра основного канализационного стояка – обычно 110 мм. Монтаж должен быть выполнен с уклоном вверх, без участков, где может скапливаться конденсат.
Нельзя заменять фановые трубы обратными клапанами или вакуумными клапанами в многоэтажных зданиях – это допустимо только при недостатке места в одноэтажных постройках, и то с учётом ограничений по объёму стока.
Как фановая труба предотвращает запахи в помещении

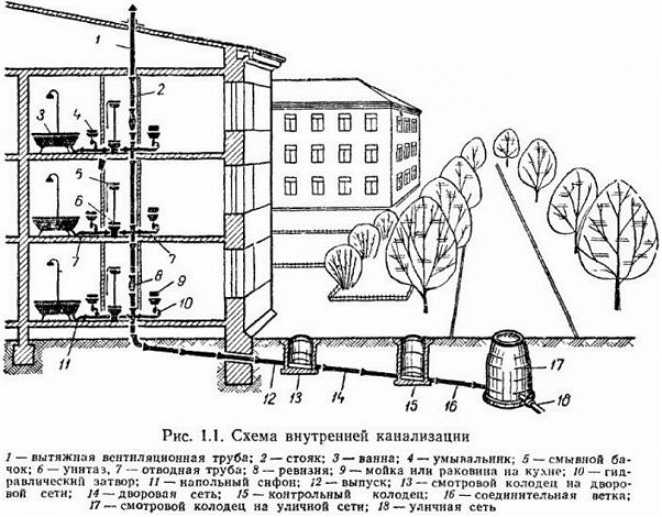

Фановая труба соединяет стояк канализации с наружной атмосферой, обеспечивая выравнивание давления в системе. При сливе воды в унитазе или раковине создаётся разрежение. Без фановой трубы это приводит к срыву гидрозатвора – водяной пробки в сифоне. В результате канализационные газы проникают в помещение.
Правильно установленная фановая труба устраняет эту проблему. Она отводит воздух наружу, компенсируя падение давления при сливе. Это сохраняет герметичность гидрозатворов даже при интенсивном использовании сантехники. Особенно актуально для многоэтажных домов и систем с длинными горизонтальными участками, где гидрозатворы наиболее уязвимы.
Для устойчивой работы в холодном климате требуется утепление или установка дефлектора, предотвращающего обмерзание. Засоры и неверный уклон приводят к нарушению тяги, что возвращает проблему запахов. Регулярная проверка и очистка обязательны для поддержания функционирования системы.
Роль фановой трубы в стабилизации давления в стояке
Фановая труба обеспечивает сброс избыточного давления и компенсацию вакуума в канализационном стояке при резком сбросе сточных вод. Без неё при сливе большого объёма жидкости, например из унитаза или ванны, в стояке возникает разрежение, которое может привести к срыву гидрозатвора в сифонах. Это сопровождается проникновением канализационных газов в жилые помещения.
Для зданий выше двух этажей, а также при наличии нескольких санитарных приборов, работающих одновременно, установка фановой трубы обязательна. В условиях высоких нагрузок на систему она предотвращает резкие скачки давления, обеспечивая стабильную работу гидрозатворов.
Рекомендуется избегать горизонтальных участков в верхней части фановой трубы – они снижают тягу. Также необходимо предусмотреть утепление на участке прохождения через холодные чердаки, чтобы предотвратить обмерзание сечения и блокировку воздухообмена.
Фановая труба должна заканчиваться на высоте не менее 0,5 м над плоской кровлей и не менее 0,3 м – над скатной, если она находится ближе 3 метров от окон. При удалении более 3 метров допустимо снижение высоты до уровня кровли, но с учётом возможности завихрений воздуха.
Минимальное расстояние от выхода фановой трубы до ближайших окон, вентиляционных шахт или балконов – 3 метра. Несоблюдение этого условия может привести к проникновению запахов в жилые помещения при неблагоприятной розе ветров.
Материал и диаметр трубы должны соответствовать диаметру основного стояка, обычно 110 мм. Переход на меньший диаметр на участке выхода приводит к ухудшению тяги и накоплению конденсата.
Если кровля утеплённая, необходимо обеспечить тепловую изоляцию участка трубы внутри чердака, иначе зимой возможно образование конденсата и наледи с последующей закупоркой сечения.
При монтаже сквозь кровельный пирог используют герметичные проходные элементы, соответствующие типу покрытия. Нарушение герметичности приводит к протечкам и повреждению теплоизоляции.
Материалы и диаметр фановой трубы для частного дома
ПВХ – наиболее распространённый материал для фановых труб. Он устойчив к коррозии, не подвержен воздействию агрессивных сред и имеет малый вес, что упрощает монтаж. Диапазон рабочих температур – от -10 до +60 °C, что делает его подходящим для большинства климатических условий.
Полипропилен (ПП) превосходит ПВХ по термостойкости и прочности. Допустимая температура сточных вод – до +90 °C. Рекомендуется при высокой интенсивности эксплуатации и подключении бытовой техники с горячим сливом.
Чугун отличается высокой шумоизоляцией и механической прочностью. Используется в домах с повышенными требованиями к звукоизоляции или при реконструкции старых систем. Однако монтаж требует применения соединительных манжет и значительно больше усилий.
Для частных домов оптимальный диаметр фановой трубы – 110 мм. Он обеспечивает достаточную пропускную способность и предотвращает срыв гидрозатворов. В зданиях с двумя и более санузлами допускается использование трубы диаметром 125–160 мм на основном стояке. Подключение отдельных приборов к стояку производится через отводы диаметром 50–75 мм.
Наружная часть фановой трубы, выходящая на крышу, должна иметь диаметр не менее диаметра стояка, без сужения. Это предотвращает образование конденсата и наледи в зимний период. Материал выхода на крышу должен быть устойчив к ультрафиолету и перепадам температур – предпочтительно использовать тот же ПВХ или полипропилен с защитным колпаком.
Когда установка фановой трубы обязательна по нормам
Фановая труба обязательна при организации внутренней канализации в зданиях с более чем одним санузлом или стояком. Согласно СП 30.13330.2012 и СНиП 2.04.01-85, установка фановой трубы требуется при длине горизонтального участка канализации более 1,5 метра от точки выпуска стояка до ближайшего отвода.
Обязательна установка фановой трубы в следующих случаях:
1. В многоквартирных домах с несколькими санузлами, где необходимо уравнивать давление и предотвращать выход канализационных газов в жилые помещения.
2. В индивидуальных жилых домах с двумя и более санитарными приборами, подключенными к одной системе канализации.
3. При устройстве автономной канализации с глубиной заложения более 1 метра и длиной горизонтальных трубопроводов свыше 3 метров.

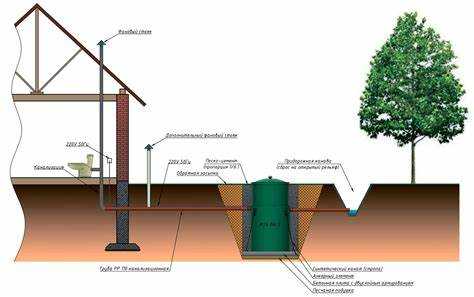

В системах с установкой септика или накопительной емкости также обязательна фановая труба для предотвращения скопления газов и избыточного давления внутри трубопроводов.
Вопрос-ответ:
Для чего нужна фанова труба в системе канализации жилого дома?
Фанова труба служит для вывода избыточных газов из канализационной системы наружу. Она предотвращает накопление неприятных запахов внутри дома и обеспечивает правильное давление в трубах, чтобы вода и отходы свободно перемещались без перебоев.
Как влияет отсутствие фановой трубы на работу канализации в доме?
Без фановой трубы в трубах канализации может возникать вакуум, который затрудняет слив воды. Это приводит к тому, что вода из сифонов может всасываться обратно, и в помещении появляются неприятные запахи. Кроме того, из-за недостаточного воздухообмена возможны засоры и нарушение работы всей системы.
Где обычно устанавливается фанова труба и какие требования к её монтажу?
Фанова труба устанавливается вертикально и выводится выше крыши здания, чтобы газы могли безопасно выходить в атмосферу. Важно, чтобы труба не была закрыта или перекрыта, и была достаточно высокой, чтобы не доставлять дискомфорт жильцам или соседям. Монтаж должен обеспечивать герметичность и не мешать работе других систем.
Из какого материала лучше выбирать фановые трубы для частного дома?
Чаще всего используют пластиковые трубы из ПВХ или полипропилена, так как они устойчивы к коррозии, легко монтируются и не подвержены разрушению от агрессивных газов. Металлические трубы применяются реже из-за риска коррозии и более сложного монтажа.
Как проверить, правильно ли функционирует фановая труба в доме?
Одним из признаков исправной работы является отсутствие неприятных запахов в помещениях с сантехникой и нормальный слив воды без бульканья. Если слышны звуки всасывания воздуха при смыве или появляется запах, это может свидетельствовать о проблемах с вентиляцией канализации и необходимости проверки трубы.
