Что такое модуляция пламени в газовой колонке

Модуляция пламени в газовых колонках – это технология, позволяющая автоматически регулировать интенсивность горения в зависимости от текущего водоразбора. В отличие от старых моделей с фиксированной мощностью, модулируемые горелки адаптируют подачу газа, уменьшая его расход и предотвращая резкие перепады температуры на выходе.

Принцип работы основан на датчике протока воды и шаговом изменении мощности газовой горелки. При снижении водоразбора автоматика уменьшает подачу газа, и пламя ослабевает. Это предотвращает перегрев теплообменника и продлевает срок его службы. При повторном увеличении водоразбора интенсивность пламени возрастает, обеспечивая стабильную температуру воды.

Точная модуляция требует корректной настройки давления газа и чистого жиклёра. Рекомендуется ежегодная профилактика с проверкой состояния термопары, мембраны и вентиляционного канала. Использование колонок с электронным управлением дополнительно повышает точность модуляции и снижает инерцию температурной реакции.

Преимущество модулируемых моделей очевидно при нестабильном напоре воды: пользователь получает постоянную температуру на выходе даже при включении нескольких кранов. Это особенно важно в многоквартирных домах с переменным давлением в системе водоснабжения.

Как модуляция пламени регулирует температуру воды в реальном времени

Модуляция пламени в газовой колонке осуществляется за счёт изменения расхода газа к горелке в зависимости от протока воды. При открытии крана датчики фиксируют объём и скорость потока, после чего модулятор регулирует мощность горелки – от 20% до 100% в зависимости от модели. Это позволяет точно поддерживать заданную температуру, независимо от колебаний давления в водопроводе.

Например, при снижении напора воды автоматика уменьшает подачу газа, снижая интенсивность пламени. Это исключает перегрев и позволяет избежать добавления холодной воды вручную. В колонках без модуляции температура скачет с разницей до 10 °C при тех же условиях. В модулируемых системах отклонения не превышают 1–2 °C.

Корректная работа модуляции зависит от регулярной очистки теплообменника и наличия стабильного давления газа. Рекомендуется проверять состояние датчиков протока не реже одного раза в год. Для точной настройки температуры следует использовать модели с цифровым управлением, где шаг регулировки составляет 0,5 °C, а корректировка осуществляется в течение 1–2 секунд после изменения параметров потока.

Чем отличается газовая колонка с модуляцией от обычной

Газовая колонка с модуляцией пламени регулирует мощность горелки в реальном времени в зависимости от расхода воды и температуры на выходе. В обычной колонке мощность фиксирована: при включении горелка работает на одном уровне независимо от условий.

Это приводит к конкретным различиям в эксплуатации:

Выбор модели с модуляцией особенно оправдан при переменном давлении воды в системе и при наличии современной сантехники с точной терморегуляцией.

Влияние давления воды на уровень пламени в колонке

Давление воды напрямую влияет на интенсивность и высоту пламени в газовой колонке за счёт изменения протока через теплообменник и, соответственно, потребности в тепловой энергии. Это особенно критично для моделей с гидравлической модуляцией пламени.

• При пониженном давлении (ниже 0,1 МПа) снижается расход воды, что приводит к уменьшению потребности в тепле. Колонка автоматически снижает подачу газа, и пламя становится ниже. В некоторых моделях при критически низком давлении розжиг пламени не происходит вовсе.
• При нормальном давлении (0,2–0,4 МПа) достигается стабильная работа горелки, пламя полностью охватывает теплообменник, и температура воды поддерживается на заданном уровне без резких перепадов.
• Повышенное давление (выше 0,5 МПа) приводит к увеличению протока. Колонка реагирует увеличением подачи газа, пламя усиливается, но при недостаточном КПД теплообменника вода может не успевать нагреваться до нужной температуры.

1. Для точной модуляции пламени используйте регулятор давления воды на входе в колонку.
2. Регулярно проверяйте фильтр грубой очистки: его загрязнение снижает фактическое давление.
3. Не допускайте скачков давления из-за неисправностей в системе водоснабжения – это провоцирует нестабильность пламени и резкие перепады температуры.
4. Используйте модели колонок, оснащённые датчиками давления и плавной регулировкой пламени, особенно при нестабильном водоснабжении.

Правильный подбор давления на входе и его контроль обеспечивают стабильное пламя, эффективный нагрев воды и предотвращают перегрев теплообменника.

Как работает газовый клапан при модуляции пламени

Газовый клапан в колонке с модуляцией пламени регулирует объем подачи газа в горелку в зависимости от текущей потребности в тепле. Управление осуществляется посредством сигнала от электронной платы, которая анализирует температуру воды на входе и выходе, а также расход воды в реальном времени.

При увеличении расхода воды или снижении температуры на выходе, плата управления подаёт команду на увеличение открытия клапана. Это приводит к поступлению большего объёма газа в горелку и, соответственно, увеличению мощности пламени. При снижении нагрузки, клапан частично закрывается, уменьшая подачу газа и стабилизируя температуру воды без резких перепадов.

Современные модулирующие клапаны оснащаются шаговыми электродвигателями или электромагнитами, которые позволяют точно дозировать поток газа. Это особенно важно при низком давлении в магистрали или при малом расходе воды, где важно избежать погасания пламени или перегрева.

Оптимальная работа клапана возможна только при исправных датчиках температуры и протока, а также стабильном электропитании. Нарушения в этих компонентах приводят к неправильной модуляции, скачкам температуры и снижению ресурса нагревателя.

Для точной настройки клапана при обслуживании следует использовать сервисный режим, позволяющий контролировать шаг модуляции и отклик системы на изменение параметров. Игнорирование заводских алгоритмов управления снижает эффективность и безопасность работы газовой колонки.

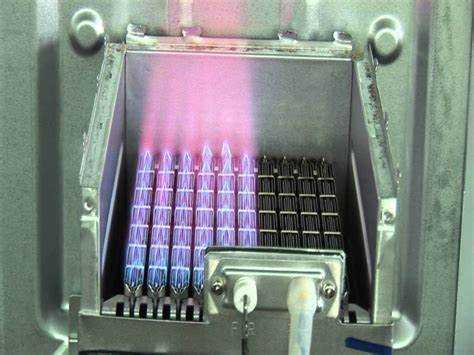

Зависимость расхода газа от степени модуляции пламени

При снижении мощности пламени на 50 % расход газа уменьшается в среднем на 45–48 %. Это связано с тем, что модулируемая горелка способна гибко подстраиваться под текущую тепловую нагрузку, поддерживая минимально необходимый объем сгораемого топлива.

Например, при потреблении 2,4 м³/ч на максимальной мощности, при пониженной модуляции до 30 % расход снижается до 0,7–0,8 м³/ч. Это особенно эффективно при нагреве воды с небольшим перепадом температур или при низком напоре воды в системе, где полная мощность не требуется.

Оптимальная настройка модуляции достигается при балансе между температурой воды на выходе и фактическим расходом. Избыточная мощность при слабом водоразборе ведет к перерасходу газа и нестабильной работе автоматики. Низкая модуляция предотвращает «перегрев» теплообменника и уменьшает циклы включения-выключения горелки, что снижает износ компонентов.

Рекомендуется использовать модели колонок с автоматической модуляцией в диапазоне от 30 до 100 % мощности. Это обеспечивает точную дозировку газа в зависимости от водоразбора и экономию до 20 % по сравнению с немодулируемыми устройствами.

Модуляция позволяет избежать характерных потерь, связанных с резкими скачками давления и избыточным нагревом, что делает её критически важным параметром для современных газовых колонок.

Роль датчиков температуры в управлении модуляцией

Датчики температуры – ключевой элемент системы модуляции пламени в газовых колонках. Они обеспечивают точное измерение температуры теплоносителя или выходящего горячего газа, что позволяет контроллеру корректировать мощность горелки в режиме реального времени.

Основной тип используемых датчиков – терморезисторы (RTD) и термопары. RTD обладают высокой точностью (погрешность не более ±0,5 °C) и стабильностью сигнала, что важно для поддержания заданного температурного режима с шагом модуляции до 1%. Термопары быстрее реагируют на изменения, что актуально для предотвращения перегрева при резких скачках нагрузки.

Размещение датчиков критично: оптимальная точка – в зоне смешивания газов перед горелкой или на выходе теплообменника. Это обеспечивает получение наиболее релевантных данных для поддержания температуры воды в диапазоне ±2 °C от заданной.

Контроллер, получая данные с датчика, изменяет подачу газа и воздуха, минимизируя пульсации пламени и снижая расход топлива. При снижении температуры ниже заданной мощности увеличивается плавно, что исключает резкие включения и отключения горелки, продлевая срок службы оборудования.

Рекомендуется регулярная калибровка датчиков и проверка проводки для исключения ложных срабатываний и сбоев в работе модуляции. Наличие резервного датчика повышает надежность системы и предотвращает аварийные ситуации.

Частые неисправности системы модуляции и способы диагностики

Основные сбои в системе модуляции пламени связаны с неправильной работой датчиков давления и температуры, а также с износом электронного блока управления. При заниженных показателях датчика давления газа происходит нарушение пропорций подачи топлива, что приводит к нестабильному горению или полному гашению пламени.

Для диагностики давления необходимо проверить манометр на входе газового клапана и сравнить показания с паспортными значениями оборудования. Если данные расходятся более чем на 10%, стоит заменить датчик или очистить фильтр подачи газа.

Нарушение работы термодатчика вызывает неправильное регулирование температуры пламени. Для выявления неисправности измеряют сопротивление датчика при холодном и нагретом состоянии, сверяя с нормативами производителя. При отклонении более чем на 15% требуется замена датчика.

Электронный блок управления модуляцией подвержен перепадам напряжения и механическим повреждениям. Для проверки выполняют визуальный осмотр на предмет повреждений и тестируют контакты мультиметром. Часто причиной сбоев становится окисление контактов или нарушение пайки, что устраняется очисткой или перепайкой.

При обнаружении нерегулярного изменения пламени рекомендуется провести калибровку системы, используя специализированное оборудование, которое анализирует частоту и амплитуду модуляции. Несоблюдение точных параметров калибровки приводит к повышенному расходу газа и ускоренному износу оборудования.

Периодический осмотр и обслуживание системы модуляции позволяют своевременно выявлять и устранять неисправности, минимизируя риск аварий и снижая эксплуатационные расходы.

Как выбрать газовую колонку с модуляцией пламени по параметрам эксплуатации

• Мощность: рассчитывается исходя из потребностей горячей воды. Для квартиры с 1-2 точками водоразбора достаточно 16-20 кВт. Для больших домов и нескольких точек стоит выбирать модели мощностью от 24 кВт и выше.
• Диапазон модуляции пламени: важен для экономии газа и поддержания стабильной температуры. Оптимальный диапазон – от 30% до 100% мощности. Узкие диапазоны ограничивают плавность регулировки, что снижает комфорт и увеличивает расход.
• Способ розжига: автоматический пьезорозжиг удобнее и безопаснее, особенно в системах с постоянным подачей воды. Электронный розжиг позволяет дополнительно контролировать работу горелки через плату управления.
• Датчики безопасности: наличие датчика контроля тяги и контроля пламени обязательно. Для условий с нестабильным давлением газа стоит выбирать модели с датчиком давления и функцией самодиагностики.
• Максимальное давление газа и воды: колонка должна соответствовать техническим характеристикам системы водоснабжения и газопровода. Обычно для бытовых моделей пределы: давление газа до 13 мбар, давление воды до 0,6 МПа.
• Работа при низком давлении: если давление воды или газа нестабильно, выбирайте модели с функцией поддержания стабильного пламени и адаптивной модуляцией.

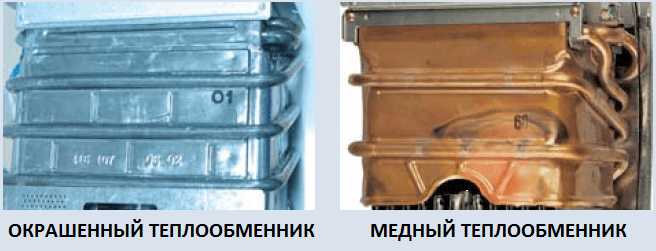

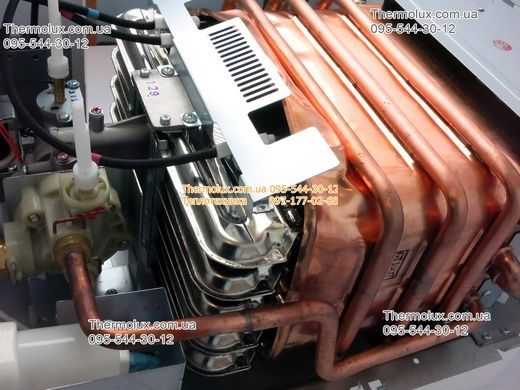

• Материал теплообменника: для долговременной эксплуатации предпочтительнее медь или нержавеющая сталь, устойчивые к коррозии и накипи.
• Условия эксплуатации: для помещений с ограниченной вентиляцией выбирайте модели с закрытой камерой сгорания и дымоходом. На открытом воздухе или в неотапливаемых помещениях – с морозозащитой и антикоррозийным покрытием.

Учет этих параметров при выборе обеспечит надежную работу газовой колонки с модуляцией пламени и оптимальный расход топлива в конкретных условиях эксплуатации.

Вопрос-ответ:

Что такое модуляция пламени в газовой колонке и зачем она нужна?

Модуляция пламени — это способ регулирования силы и высоты пламени в газовой колонке. Она позволяет автоматически изменять интенсивность горения в зависимости от нужд пользователя, например, температуры воды или расхода газа. Благодаря этому устройство работает экономичнее, а нагрев воды становится более комфортным и стабильным.

Как модуляция пламени влияет на безопасность эксплуатации газовой колонки?

Регулировка пламени способствует более точному контролю горения, что снижает вероятность возникновения неполного сгорания газа и уменьшает выделение опасных веществ, таких как угарный газ. Кроме того, современные системы модуляции часто оснащены датчиками, которые автоматически уменьшают подачу газа или полностью отключают колонку при сбоях, повышая уровень безопасности.

Какие технические элементы отвечают за модуляцию пламени в газовой колонке?

Основными компонентами, обеспечивающими модуляцию пламени, являются датчики температуры и давления, а также электронный контроллер, который регулирует подачу газа через клапан. В некоторых моделях применяются модули с микропроцессорами, которые анализируют параметры работы и корректируют подачу газа в режиме реального времени, обеспечивая плавное изменение мощности горелки.

Чем модуляция пламени отличается от традиционной ступенчатой регулировки газа в колонках?

В традиционных колонках регулировка осуществляется в несколько фиксированных положений, что приводит к резкому переключению мощности горелки. Модуляция пламени позволяет плавно изменять интенсивность горения, подстраиваясь под текущие потребности. Это обеспечивает более ровный нагрев, снижает расход топлива и уменьшает износ оборудования.

Как модуляция пламени влияет на срок службы газовой колонки?

Благодаря плавному регулированию пламени уменьшается частота резких перепадов температуры и нагрузки на внутренние элементы колонки. Это снижает вероятность преждевременного износа и повреждений, что в итоге продлевает срок службы устройства. Кроме того, более экономичное использование газа снижает нагрузку на горелку и другие узлы.
