Что такое рекуперация воздуха в вентиляции

Рекуперация воздуха позволяет вернуть до 90% тепловой энергии, теряемой при традиционном воздухообмене. Это особенно актуально для зданий с высокой герметичностью, где потери через ограждающие конструкции минимальны, а вентиляционные – критичны. В таких условиях применение рекуператоров снижает теплопотери без ущерба для качества воздуха.

На практике используются два основных типа рекуператоров: пластинчатые и роторные. Пластинчатые не имеют движущихся частей, работают за счёт теплообмена между двумя воздушными потоками через теплообменник. Они не допускают смешивания вытяжного и приточного воздуха. Роторные конструкции работают иначе – вращающийся барабан накапливает тепло от вытяжного воздуха и передаёт его приточному. Этот тип эффективнее в условиях высокой влажности, поскольку способен частично восстанавливать и влагу.

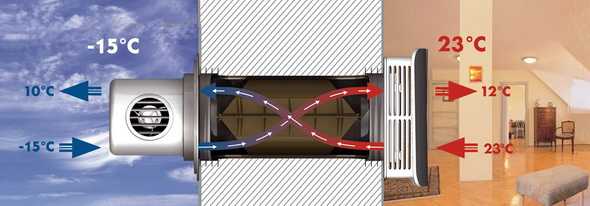

Рекуператоры устанавливаются как в централизованных, так и в децентрализованных системах. В индивидуальном строительстве часто применяют компактные настенные модели с керамическими теплообменниками. Их эффективность зависит от качества герметизации помещения, точности монтажа и режима эксплуатации. Необходимость регулярной очистки фильтров и самого теплообменника напрямую влияет на срок службы и производительность оборудования.

При проектировании важно учитывать сезонность, баланс потоков и сопротивление воздуховодов. Неверно подобранная система может создать избыточное давление и вызвать обратную тягу в вытяжных каналах. Чтобы этого избежать, рекомендуется использовать автоматику с контролем давления и температур, а также предусматривать байпас-регуляторы на случай перегрева или обледенения теплообменника.

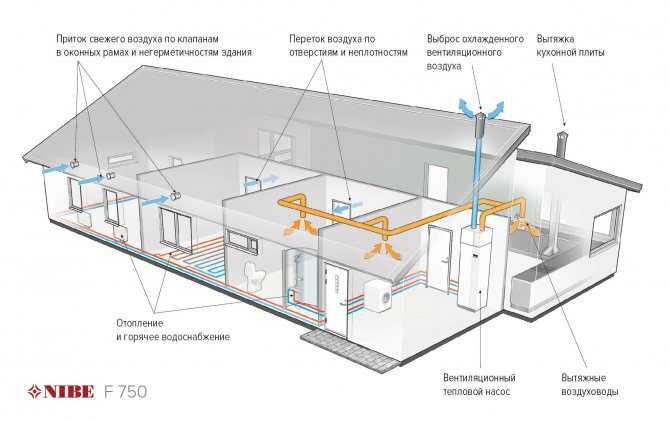

Рекуперация воздуха в вентиляции: принципы и применение

Рекуперация основана на передаче тепла от удаляемого воздуха приточному потоку без их смешивания. Это позволяет уменьшить теплопотери в холодный период и снизить затраты на охлаждение летом. Энергообмен осуществляется через теплообменники пластинчатого, роторного или энтальпийного типа.

Пластинчатые рекуператоры работают за счёт теплопроводности алюминиевых или полимерных пластин. КПД таких устройств достигает 70–85%. Они не имеют движущихся частей и требуют минимального обслуживания, но не позволяют восстанавливать влагу.

Роторные рекуператоры содержат вращающийся барабан, накопливающий тепло и влагу. КПД – до 90%. Такие системы повышают уровень влажности в помещении зимой, но требуют регулярной очистки из-за подвижных компонентов и возможного переноса запахов.

Энтальпийные теплообменники используют мембрану, пропускающую водяной пар, но не газы. Это позволяет частично восстанавливать влажность и снижать расходы на увлажнение воздуха. Подходят для регионов с сухим климатом и активным использованием увлажнителей.

Рекуперация применяется в многоквартирных домах, офисах, образовательных учреждениях, медицинских и промышленных зданиях. При проектировании учитывают:

• расход воздуха и давление в каналах;
• влажностный режим помещений;
• уровень загрязнённости воздуха на выбросе;
• требования к уровню шума и энергопотреблению;
• необходимость фильтрации входящего и выходящего потока.

Для корректной работы необходима герметичная система воздуховодов и регулярная замена фильтров. Нарушения в балансировке потоков снижают КПД и могут привести к обмерзанию теплообменника в зимнее время. Установка байпаса и автоматического управления позволяет избежать таких ситуаций.

Как работает теплообмен в системе рекуперации

В системе рекуперации теплообмен происходит между тёплым вытяжным и холодным приточным воздухом без их прямого смешивания. Основной элемент – теплообменник, в котором происходит передача тепла через теплопроводные поверхности.

• Пластинчатые теплообменники используют алюминиевые или полимерные пластины, через которые проходят потоки. КПД достигает 60–75% при стандартной эксплуатации.
• Роторные теплообменники работают за счёт вращающегося барабана с ячеистой структурой. За счёт накопления тепла и влаги они передают не только температуру, но и часть влажности, увеличивая КПД до 85%.
• Трубчатые и кожухотрубные конструкции встречаются реже, чаще применяются в промышленных установках. Обеспечивают надёжную теплопередачу при высоких объёмах воздуха.

На производительность влияет скорость воздуха, температурная разница между притоком и вытяжкой, а также уровень загрязнения каналов. При падении температуры наружного воздуха ниже -5 °C возможна наледь, особенно в пластинчатых системах. В таких случаях применяют байпас или предварительный подогрев приточного потока.

Для устойчивой работы рекомендуется:

1. Проверять состояние фильтров не реже одного раза в месяц.
2. Очищать теплообменник минимум дважды в год.
3. Следить за герметичностью каналов и отсутствием перетоков воздуха.

При проектировании важно учитывать не только тепловую мощность, но и допустимое аэродинамическое сопротивление. Неправильно подобранный теплообменник может снизить общий КПД вентиляции и увеличить энергозатраты на вентиляторы.

Чем отличается роторный рекуператор от пластинчатого

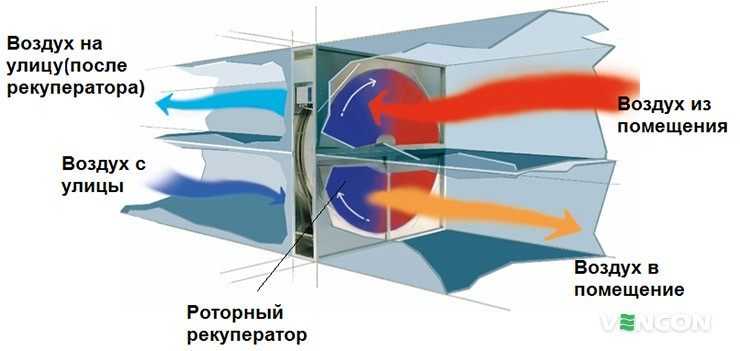

Роторный рекуператор представляет собой вращающийся цилиндр с ячеистой структурой, выполненной из металла с высокой теплопроводностью. При вращении ротор поочередно проходит через потоки вытяжного и приточного воздуха. Он аккумулирует тепло и влагу от теплого воздуха и передаёт их холодному.

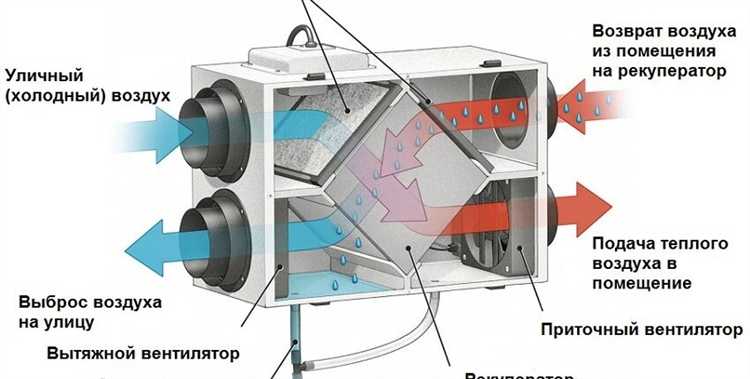

Пластинчатый рекуператор состоит из набора тонких металлических или полимерных пластин, образующих каналы для приточного и вытяжного воздуха. Воздух проходит в этих каналах параллельно, но не смешивается. Передача тепла происходит только через стенки пластин. Влага при этом не возвращается в помещение – она уходит вместе с вытяжным воздухом.

Преимущество роторных моделей – способность частично восстанавливать влажность, что снижает пересушенность воздуха зимой. Кроме того, их КПД стабильно держится на уровне 75–85 % даже при низких температурах. Однако они требуют питания для привода ротора и могут не подойти для помещений с высокими требованиями к гигиене, поскольку допускают частичное смешивание потоков.

Пластинчатые рекуператоры полностью исключают контакт воздушных потоков. Их КПД достигает 60–75 %, но зимой возможно образование конденсата и наледи, особенно при отсутствии байпаса или подогрева. Они не требуют электричества, что снижает энергозатраты и упрощает обслуживание.

Выбор между типами зависит от приоритетов: для жилых помещений с потребностью в увлажнении лучше подойдёт роторный вариант; в зданиях с высокой чистотой воздуха – пластинчатый.

Какие типы вентиляционных установок поддерживают рекуперацию

Рекуперация реализуется в приточно-вытяжных установках с теплообменниками, где тепловая энергия отработанного воздуха передаётся приточному. Ниже перечислены основные типы таких установок:

• С пластинчатыми теплообменниками. В основе – алюминиевые или полимерные пластины. Эффективность теплопередачи – до 70%. Подходят для жилых и офисных помещений с невысокими требованиями к влажности.
• С роторными регенераторами. Вращающийся ротор накапливает и передаёт тепло и влагу. КПД до 85%. Применяются в административных зданиях, торговых центрах, промышленных объектах. Могут передавать влагу, что снижает потребность в увлажнении.
• С энтальпийными теплообменниками. Мембраны пропускают не только тепло, но и влагу. Эффективность – около 65–75%. Подходят для помещений с постоянным пребыванием людей, где важно сохранять уровень влажности.
• С гликолевыми контурами. Прямой контакт потоков исключён, тепло передаётся через замкнутый контур с теплоносителем. Используются, если потоки воздуха нельзя смешивать или установить теплообменник в одном корпусе невозможно. Эффективность – 45–60%.
• С двухступенчатой рекуперацией. Сочетание пластинчатого и роторного теплообменников или комбинации с гликолевым контуром. Применяются на объектах с высоким уровнем теплопотерь. Эффективность – до 90%.

При выборе типа установки учитываются климат, режим эксплуатации, габариты оборудования, требования к микроклимату и возможность обслуживания. Для помещений с повышенной влажностью (например, бассейны) не рекомендуются пластинчатые рекуператоры без защиты от конденсата.

На что обратить внимание при расчёте рекуператора для квартиры

Минимальный воздухообмен должен соответствовать требованиям СП 60.13330.2016. Для жилых комнат – не менее 30 м³/ч на человека, для кухни – от 60 м³/ч, для санузла – от 25 м³/ч. Подсчёт ведётся по наибольшему из значений: кратности воздухообмена или по количеству людей.

Рекуператор должен обеспечивать производительность не ниже требуемого объёма воздухообмена. Если в квартире проживают 3 человека, а кухня и санузел требуют повышенного воздухообмена, суммарная потребность может достигать 120–150 м³/ч. Устройство с меньшей пропускной способностью приведёт к недостаточной вентиляции.

Эффективность теплообмена рекуператора указывается в процентах. Для квартир подходят модели с КПД не ниже 70 %. Чем выше показатель, тем меньше теплопотери в зимний период.

Тип теплообменника также влияет на расчёт: роторные модели обеспечивают высокий КПД, но требуют больше места и подключения к электросети; пластинчатые компактнее, но могут обмерзать при температуре ниже –5 °C без преднагрева.

Уровень шума должен быть не выше 30–35 дБ в жилых зонах. При превышении этого порога понадобится дополнительная шумоизоляция или выбор модели с низкооборотным вентилятором.

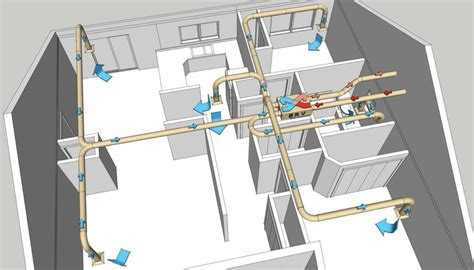

Диаметр воздуховодов и их длина влияют на сопротивление воздушному потоку. При протяжённости более 10 метров и наличии изгибов рекомендуется закладывать дополнительный запас по мощности – не менее 15 % от расчётного объёма.

Необходимо учитывать влажность. В квартирах с повышенной влажностью (например, при наличии сушильной машины без отвода в вентиляцию) стоит использовать рекуператоры с возможностью регулировки воздухообмена или с датчиком влажности.

Фильтры – отдельная статья расчёта. Для городских условий необходима как минимум ступень G4 на притоке, а лучше F7. Наличие фильтра повышает аэродинамическое сопротивление, что также следует учитывать при выборе мощности вентилятора.

Как влияет влажность на работу рекуперационной системы

Влажность воздуха оказывает прямое воздействие на эффективность теплообмена в рекуператорах. При высокой относительной влажности (выше 70%) увеличивается риск конденсации влаги на теплообменных поверхностях, что снижает теплопередачу и может вызвать коррозию материалов.

Конденсат, образующийся внутри рекуператора, требует организации системы отвода влаги. Без своевременного удаления жидкость накапливается, ухудшая проходимость воздуха и вызывая рост микробиологических загрязнений, что влияет на качество воздуха в помещении.

Оптимальная влажность воздуха для большинства рекуперационных систем находится в диапазоне 30–60%. В условиях пониженной влажности (ниже 30%) повышается риск пересушивания внутреннего воздуха, что снижает комфорт и может негативно воздействовать на слизистые оболочки.

При проектировании систем с рекуперацией необходимо учитывать климатические особенности региона и задавать параметры работы с учетом влажности наружного воздуха. Для помещений с повышенной влажностью (бани, бассейны) рекомендуется использовать рекуператоры с противокоррозионными покрытиями и встроенными дренажными системами.

Использование пластинчатых теплообменников из материалов с высокой гидрофобностью снижает накопление влаги и повышает долговечность оборудования. В системах с роторами рекомендуется контролировать влажность воздуха, чтобы избежать замерзания конденсата при низких температурах.

Рекомендуется регулярно проводить техническое обслуживание для удаления влаги и предотвращения накопления грязи, что сохраняет производительность рекуператора на уровне проектных значений.

Когда установка рекуперации в частном доме оправдана

Рекуперация воздуха эффективна в домах с высокой степенью теплоизоляции и герметичными окнами, где естественная вентиляция ограничена. В таких условиях без притока свежего воздуха повышается уровень углекислого газа и влажности, что негативно сказывается на микроклимате и здоровье жильцов.

Оптимальная площадь дома для установки рекуператора – от 100 м² и выше, особенно если в доме проживает более 3 человек. При меньших объемах и низкой плотности заселения система может оказаться неоправданно дорогой и сложной в обслуживании.

Установка рекуперации оправдана при наличии отопительных систем с высоким расходом топлива, например, газовых или электрических котлов. Использование рекуператора позволяет снизить теплопотери за счет возврата тепла из вытяжного воздуха, что сокращает расходы на отопление до 30%.

Также система показана в домах с повышенной влажностью, например, при частом использовании душа или наличии сауны, где требуется быстрое удаление влаги без охлаждения приточного воздуха.

Важно учитывать климатическую зону: в регионах с холодными зимами рекуперация обеспечивает поддержание комфортной температуры, снижая риск промерзания стен и появления конденсата. В теплых регионах эффективность снижается, но сохраняется польза от фильтрации и вентиляции без потерь тепла.

Суммарно, установка рекуператора рациональна при высокой теплоизоляции дома, плотном проживании, наличии затратных отопительных систем и потребности в контроле влажности. В остальных случаях традиционная вентиляция может быть предпочтительнее с точки зрения стоимости и простоты.

Вопрос-ответ:

Что такое рекуперация воздуха в системах вентиляции и как она работает?

Рекуперация воздуха — это процесс возврата тепла из отработанного воздуха, который выходит из помещения, для нагрева свежего приточного воздуха. В вентиляционных установках применяется специальный теплообменник, который позволяет передавать тепло между потоками воздуха без их смешивания. Это снижает теплопотери и помогает экономить энергию на обогрев помещения.

Какие основные типы рекуператоров используются в вентиляционных системах?

Существуют несколько видов рекуператоров: пластинчатые, роторные и трубчатые. Пластинчатые устроены из множества тонких пластин, через которые проходят потоки воздуха, отделённые друг от друга. Роторные рекуператоры имеют вращающийся элемент, который аккумулирует тепло и переносит его между потоками. Трубчатые представляют собой набор параллельных труб, по которым движется теплоноситель. Каждый тип подходит для разных задач и условий эксплуатации.

В каких случаях установка рекуператора в системе вентиляции является оправданной?

Рекуператоры выгодны в зданиях с круглогодичной вентиляцией, где необходимо сохранять комфортную температуру и снижать расходы на отопление. Они особенно полезны в жилых домах, офисах, школах и других помещениях, где часто происходит воздухообмен. Однако в некоторых случаях, например, при коротком времени эксплуатации или небольших объёмах воздуха, затраты на установку и обслуживание могут не окупиться.

Как рекуперация влияет на качество воздуха внутри помещения?

Рекуперация сама по себе не улучшает качество воздуха, она лишь позволяет вернуть тепло из вытяжного воздуха. Для поддержания чистоты воздуха в вентиляционных системах устанавливаются фильтры, которые очищают поступающий приточный воздух от пыли, аллергенов и других загрязнений. При правильном обслуживании рекуператор не влияет на загрязнение воздуха, а наоборот, способствует созданию комфортного микроклимата.

Какие существуют ограничения и недостатки рекуперации воздуха в вентиляции?

Одним из ограничений является то, что рекуператоры не способны восстанавливать влагу, что может приводить к сухости воздуха в помещении. Кроме того, эффективность передачи тепла снижается при сильных загрязнениях теплообменника, поэтому необходим регулярный уход. В некоторых случаях установка рекуператора усложняет конструкцию вентиляционной системы и требует дополнительного пространства.

Как работает рекуперация воздуха в системах вентиляции и почему она выгодна?

Рекуперация воздуха основана на возврате тепла из отработанного вытяжного воздуха к свежему приточному. В специальном теплообменнике, где потоки не смешиваются, тепло передается от теплого воздуха к холодному. Это позволяет значительно снизить затраты на отопление или охлаждение помещений, так как часть энергии возвращается обратно. Такой подход уменьшает нагрузку на климатическое оборудование и снижает расходы на энергию, что полезно в регионах с холодным или переменным климатом.
