Уровень модуляции горелки в газовом котле – это соотношение между её максимальной и минимальной мощностью. Например, если котел способен работать в диапазоне от 5 до 25 кВт, его уровень модуляции составляет 1:5. Этот параметр оказывает прямое влияние на эффективность работы системы отопления, частоту включений/выключений и срок службы оборудования.
Котлы с низким уровнем модуляции (например, 1:2 или 1:3) чаще достигают минимального значения мощности, не соответствующего текущей потребности в тепле. Это вызывает частые пуски горелки, снижение КПД, перерасход газа и неравномерный прогрев. Оптимальным считается уровень модуляции не менее 1:5, при котором котел способен стабильно работать на низкой мощности без отключения горелки.
В современных системах отопления с низкотемпературными режимами (например, тёплыми полами или радиаторами с температурой подачи 40–50 °C) особенно важно выбирать котел с высоким уровнем модуляции, вплоть до 1:10. Это позволяет избежать перегрева, обеспечить равномерную подачу тепла и снизить износ компонентов, включая насос и трёхходовой клапан.
При выборе котла необходимо учитывать не только паспортную мощность, но и минимально возможную. Если минимальная мощность превышает фактическую потребность в тепле в межсезонье, возникает эффект «перетопа». Подбор оборудования по уровню модуляции позволяет избежать этих потерь и адаптировать систему под реальные условия эксплуатации.
Как уровень модуляции влияет на расход газа при частичной нагрузке
При частичной тепловой нагрузке газового котла уровень модуляции горелки напрямую влияет на эффективность сгорания и расход топлива. Чем выше диапазон модуляции, тем точнее котёл подстраивается под текущие потребности в тепле без частых включений и выключений.
- Котёл с модуляцией 1:10 способен снижать мощность до 10% от номинальной, что позволяет ему стабильно работать при минимальной нагрузке без перегрева системы и без отключения горелки.
- Котлы с модуляцией 1:3 или 1:4 при снижении потребности в тепле вынуждены чаще отключать и включать горелку, что увеличивает расход газа на розжиг и снижает КПД.
- При работе на частичной мощности в пределах 20–30% от номинала котёл с модуляцией 1:10 экономит до 15–20% газа по сравнению с моделями, не способными стабильно работать в этом диапазоне.
- Частые циклы включения/выключения ведут к потерям энергии на прогрев теплообменника и выбросу не полностью сгоревшего топлива в момент старта горелки.
- Низкий уровень модуляции (например, 1:1.5) делает невозможной работу при малой нагрузке без существенного перерасхода газа или перегрева системы отопления.
Оптимальный выбор котла с модуляцией от 1:7 и выше позволяет достичь стабильной экономии топлива в межсезонье и в ночной период, когда тепловая нагрузка минимальна. Это особенно важно для домов с хорошей теплоизоляцией, где потребность в тепле большую часть времени не превышает 30–40% от мощности котла.
Зависимость модуляции горелки от температуры обратной линии отопления
Температура обратной линии напрямую влияет на степень модуляции горелки. Чем выше температура обратного теплоносителя, тем меньше теплопотери в системе, и тем ниже тепловая нагрузка, необходимая от котла. Это приводит к снижению мощности горелки вплоть до минимального уровня модуляции.
- При температуре обратной линии выше 50 °C котел чаще работает на минимальной мощности. Это снижает частоту включений/выключений и повышает КПД.
- Если температура обратки опускается ниже 40 °C, автоматика увеличивает мощность горелки для компенсации тепловых потерь, особенно в системах с высокоинерционными радиаторами.
- На котлах с широкой модуляцией (от 10 до 100 %) при температуре обратной линии 45–48 °C достигается оптимальное соотношение между мощностью и потреблением газа.
Для корректной работы модуляции необходимо обеспечить устойчивую циркуляцию. При недостаточном расходе воды температура обратной линии может расти из-за плохого теплоотбора, что приведёт к преждевременному снижению мощности.
- Установите правильно настроенный циркуляционный насос с учетом гидравлического сопротивления системы.
- Избегайте чрезмерного ограничения подачи воды с помощью термостатических клапанов без байпаса – это вызывает локальный перегрев и искажает показания датчиков.
- Настройте погодозависимую автоматику для динамической корректировки модуляции по наружной температуре и температуре обратной линии.
Температура обратной линии – один из ключевых параметров, влияющих на алгоритм модуляции. Ее стабильное удержание в пределах 45–50 °C позволяет котлу работать в конденсационном режиме, снижая расход газа до 10–15 % по сравнению с режимом максимальной мощности.
Минимальный уровень модуляции и риск частых запусков котла
Минимальный уровень модуляции определяет, насколько сильно котёл может снизить мощность без полной остановки. Например, если минимальный предел составляет 8 кВт при общей мощности 24 кВт, а теплопотери дома в межсезонье – всего 3–4 кВт, котёл будет работать с избытком, что приведёт к частым включениям и выключениям.
Частые старты сопровождаются термическими ударами, повышенным износом теплообменника, увеличением потребления газа и сокращением срока службы. Один запуск может потреблять до 10–20 секунд газа на розжиг без тепловой пользы, особенно в холодных условиях, когда требуется прогрев камеры сгорания.
Оптимальным считается минимальный уровень модуляции не выше 2–3 кВт для домов с высокой теплоизоляцией. Это позволяет котлу работать стабильно при низком расходе тепла, поддерживая температуру без перегрева и лишнего шума.
Рекомендуется подбирать котёл с широким диапазоном модуляции, например 1:7 или выше. Такой агрегат способен снижать мощность до 2 кВт при номинале в 14 кВт, что значительно уменьшает количество запусков в переходные периоды.
При уже установленном котле с высоким минимальным порогом модуляции возможен частичный выход – снижение тепловой нагрузки через погодозависимую автоматику, увеличение инерционности системы (например, буферная ёмкость) или понижение температуры подачи.
Сравнение моделей котлов по диапазону модуляции горелки
Уровень модуляции горелки – ключевой параметр, определяющий способность котла точно подстраиваться под текущую теплопотребность. Чем шире диапазон модуляции, тем выше эффективность работы при частичных нагрузках и стабильнее температура теплоносителя.
Vaillant ecoTEC plus VU INT 246/5-5 предлагает модуляцию в пределах от 3,6 до 24 кВт. Это обеспечивает точную работу в диапазоне 1:6,7, что снижает частоту включений и уменьшает износ теплообменника.
Buderus Logamax plus GB172i-24 имеет диапазон от 4 до 24 кВт, с модуляцией 1:6. Он менее чувствителен к малым теплопотерям, что делает его менее эффективным в энергоэффективных домах с низкой нагрузкой.
Viessmann Vitodens 200-W B2HF 19 кВт демонстрирует один из лучших показателей – от 1,9 до 19 кВт, то есть 1:10. Такой диапазон обеспечивает минимальный расход газа и точное соответствие потребностям в тепле даже при температуре наружного воздуха выше нуля.
Baxi Luna Platinum+ 1.24 работает в пределах 3,5–24 кВт (1:6,8), уступая более продвинутым моделям в точности регулировки, но оставаясь оптимальным вариантом для стандартных отопительных систем без тёплых полов.
Ariston Alteas One Net 24 обладает модуляцией 1:10 (от 2,4 до 24 кВт), эффективно справляется с системами низкотемпературного отопления и демонстрирует стабильную работу без частых циклов включения-выключения.
Рекомендация: для систем с высокими требованиями к температурной стабильности (тёплые полы, комбинированные схемы отопления) целесообразно выбирать котлы с модуляцией не ниже 1:8. В домах с постоянной средней нагрузкой разумно использовать модели с диапазоном от 1:6 и выше.
Роль автоматики в управлении уровнем модуляции горелки
Современные газовые котлы оснащаются автоматикой, регулирующей уровень модуляции горелки в диапазоне от минимальной до максимальной тепловой мощности. Это позволяет точно соответствовать текущему теплопотреблению объекта, снижая частоту включений и отключений котла, что критично для ресурса теплообменника и эффективности всей системы.

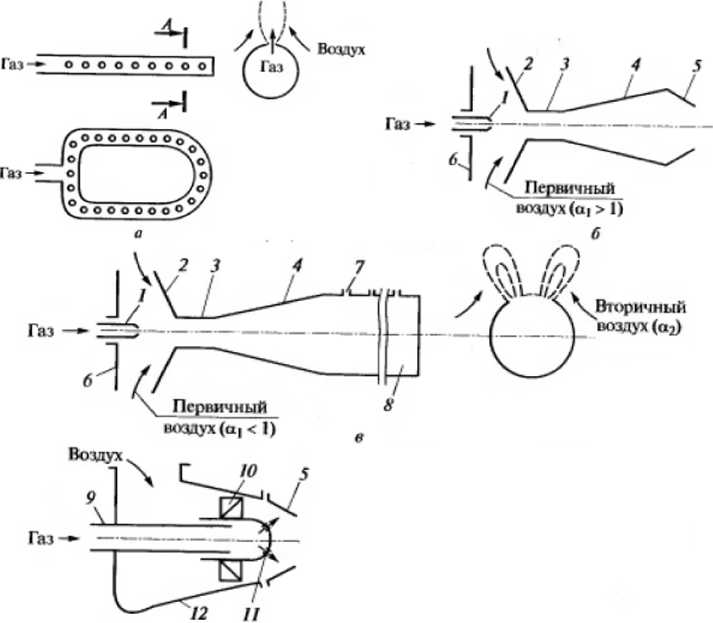

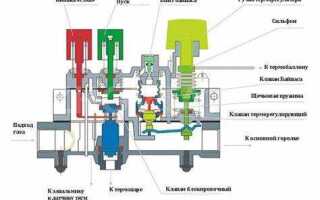

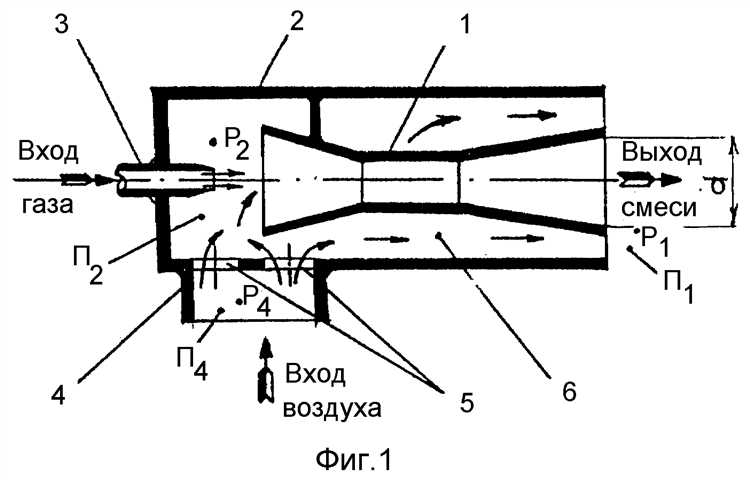

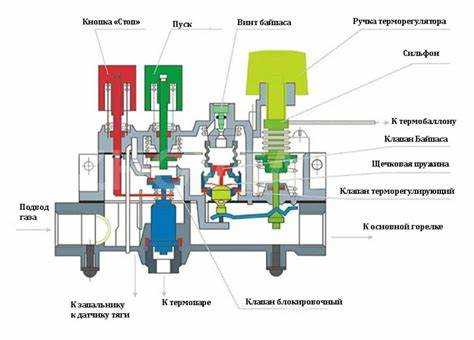

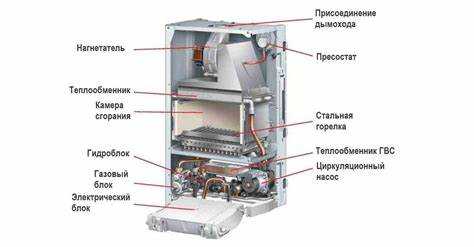

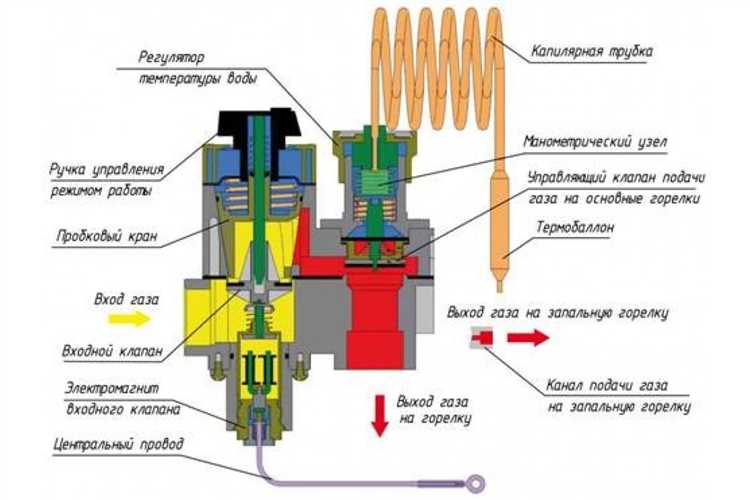

Основным элементом системы автоматического регулирования является модулирующий газовый клапан, управляемый сигналом от электронной платы. В большинстве котлов используется широтно-импульсная модуляция (ШИМ), преобразующая данные от датчиков температуры и давления в точную дозировку газа. Например, при температуре обратной линии выше заданной автоматика снижает открытие клапана до минимального уровня модуляции, обычно около 20–30% от номинальной мощности.
Дополнительную роль играет датчик температуры наружного воздуха (в погодозависимом режиме). Он влияет на алгоритм управления мощностью: при потеплении автоматика заранее снижает уровень модуляции, предотвращая перегрев теплоносителя и перегрузку системы. Важно, чтобы управляющая плата имела адаптивные настройки, позволяющие точно калибровать отклик горелки при изменении внешних условий.
Для достижения максимальной эффективности требуется правильная настройка параметров модуляции через инженерное меню котла: минимальная мощность, градиент прироста, чувствительность к перепадам температуры. При некорректной настройке автоматика будет реагировать с задержкой, провоцируя частые переключения между режимами, что увеличивает расход газа и снижает КПД.
Рекомендация: при пусконаладке системы обязательно проверять реакцию автоматики на различные сценарии нагрузки – открытие контуров теплого пола, запуск бойлера, изменение температуры наружного воздуха. Оптимизированная работа автоматики может снизить годовое потребление газа на 10–15% без дополнительных вложений в оборудование.
Как определить реальный диапазон модуляции по паспорту котла
Для точного определения диапазона модуляции горелки необходимо внимательно изучить технический паспорт котла. В разделе характеристик оборудования обычно указывается минимальная и максимальная тепловая мощность, выраженная в киловаттах (кВт) или мегакалориях в час (Мкал/ч).
Минимальная мощность – это значение, с которого горелка может стабильно работать, не допуская прерывания пламени и обеспечивая экономичное сжигание топлива. Максимальная мощность – максимально допустимый уровень нагрузки, при котором котел функционирует без перегрузок.
Реальный диапазон модуляции рассчитывается как отношение минимальной мощности к максимальной, выраженное в процентах. Например, если паспорт указывает мощность 10 кВт в минимуме и 40 кВт в максимуме, диапазон модуляции равен 25% (10/40 × 100%).
В паспорте также следует искать указания на тип модуляции – плавная (ступенчатая) или двухступенчатая. Для плавной модуляции минимальная мощность обычно достигает 20-30% от максимальной, для двухступенчатой – минимальная мощность часто выше, что сужает реальный диапазон.
Важно учитывать, что номинальные значения в паспорте отражают лабораторные условия. Реальный диапазон может изменяться из-за характеристик топлива, состояния горелки и условий эксплуатации. Поэтому техническая документация дополнительно содержит рекомендации по настройке горелки для достижения оптимальной модуляции.
Влияние условий установки на работу модулируемой горелки
Правильное размещение модулируемой горелки напрямую влияет на стабильность пламени и точность регулировки мощности. Ключевые параметры установки включают расстояние до камеры сгорания, ориентацию по отношению к воздушному потоку и качество подключения газовой магистрали.
Минимальное расстояние от горелки до камеры сгорания должно составлять не менее 100 мм, чтобы избежать обратного удара пламени и обеспечить равномерное распределение смеси. При большем расстоянии ухудшается реакция на изменение модуляции, что приводит к задержкам в регулировке мощности.
Ориентация горелки должна совпадать с направлением основного потока воздуха. Отклонение более 15° вызывает нарушение смешивания газа и воздуха, что снижает КПД и увеличивает выбросы CO и NOx. Рекомендуется использование направляющих элементов для стабилизации воздушного потока.
Качество газового подключения определяет стабильность подачи топлива. Давление газа на входе горелки должно соответствовать техническим требованиям производителя и поддерживаться в пределах ±5% от номинала. Перепады давления вызывают скачки пламени и нестабильность модуляции.
Использование фильтров тонкой очистки газа предотвращает засорение форсунок, что критично для модуляции с малой нагрузкой (от 20% номинальной мощности). Загрязнение снижает чувствительность датчиков пламени и может привести к аварийным отключениям.
При монтаже необходимо предусмотреть виброизоляцию и защиту от конденсата. Вибрации передаются на чувствительные элементы управления, ухудшая точность модуляции. Конденсат вызывает коррозию и сбои в работе электронных компонентов.
Вопрос-ответ:
Что означает уровень модуляции горелки в газовом котле?
Уровень модуляции горелки — это диапазон мощности, с которой котел может работать, снижая или увеличивая подачу газа в зависимости от потребности в тепле. Чем выше уровень модуляции, тем плавнее и точнее котел регулирует мощность, что позволяет экономить топливо и поддерживать комфортную температуру.
Какие преимущества у котлов с высоким уровнем модуляции по сравнению с моделями без такой функции?
Котлы с высоким уровнем модуляции могут работать на минимальной мощности длительное время, что снижает количество циклов включения и выключения. Это уменьшает износ оборудования и повышает экономию газа, а также обеспечивает более стабильный микроклимат в помещении без резких перепадов температуры.
Как уровень модуляции влияет на срок службы газового котла?
Плавное регулирование мощности снижает частоту пусков и остановок горелки, что уменьшает нагрузку на основные узлы котла. Это способствует меньшему износу деталей и, следовательно, продлевает срок эксплуатации устройства.
Какие параметры нужно учитывать при выборе котла с определённым уровнем модуляции?
В первую очередь, важно смотреть на диапазон модуляции — соотношение минимальной и максимальной мощности. Хороший показатель — от 1:3 и выше. Также стоит учесть объем и теплоизоляцию помещения, в котором установлен котел, а также ваши потребности в отоплении и горячей воде.
Можно ли установить котёл с высоким уровнем модуляции в старом доме без дополнительной модернизации системы отопления?
Это зависит от состояния и конструкции системы отопления. Если трубы и радиаторы подходят для работы с модулирующим котлом и позволяют обеспечить правильную циркуляцию теплоносителя, установка возможна. В некоторых случаях требуется небольшая доработка, чтобы оптимизировать работу оборудования и получить максимальную пользу от модуляции.
Что означает уровень модуляции горелки в газовом котле и как он влияет на работу системы отопления?
Уровень модуляции горелки показывает, насколько плавно и точно котел может изменять мощность пламени в зависимости от потребности в тепле. Чем выше уровень модуляции, тем более точно котел подстраивается под текущие условия, поддерживая комфортную температуру и снижая расход газа. Это помогает уменьшить частые включения и выключения устройства, что продлевает срок службы оборудования и снижает нагрузку на систему.
