Переделка углошлифовальной машины (УШМ) в циркулярную пилу – решение, оправданное при ограниченном бюджете и наличии базовых слесарных навыков. Главное преимущество – высокая скорость вращения шпинделя, достигающая 11 000 об/мин, что позволяет получить ровный и чистый рез по дереву и ЛДСП. Однако такая модернизация требует продуманного подхода к безопасности и точности конструкции.
Для переделки потребуется УШМ мощностью не менее 1 200 Вт, желательно с плавным пуском. Также необходимо подготовить: металлический лист 3–4 мм для основания, направляющие из профильной трубы, крепёж М6–М8, кожух от старой циркулярной пилы либо самостоятельно изготовленный из листовой стали. Пильный диск подбирается строго под диаметр шпинделя УШМ, чаще всего это 115 или 125 мм, с посадочным отверстием 22,2 мм.
Перед началом работ важно зафиксировать УШМ на опорной плите. Рекомендуется использовать хомуты и дополнительную стяжку болтами через корпус редуктора. Направляющие устанавливаются с учётом глубины пропила и необходимой жёсткости. Особое внимание уделяется изготовлению защитного кожуха: он должен перекрывать не менее 70% окружности диска и иметь направленный выброс опилок.
При тестировании готовой конструкции необходимо использовать защитные очки, перчатки и прижимной механизм для обрабатываемого материала. В процессе эксплуатации категорически запрещено снимать кожух или работать без надёжной фиксации заготовки. Переделанная УШМ позволяет выполнять продольные и поперечные резы в доске до 30 мм толщиной, но не заменяет полноценную стационарную циркулярную пилу по точности и ресурсу.
Выбор подходящей модели УШМ для переделки
Для безопасной и эффективной переделки УШМ в циркулярную пилу критически важно правильно выбрать модель. Основной критерий – мощность двигателя. Минимально допустимое значение – 1200 Вт. Менее мощные устройства перегреваются и не обеспечивают стабильный крутящий момент при нагрузке.
Диаметр диска имеет ключевое значение. Оптимальные модели рассчитаны на круги 180–230 мм. Меньшие диски не позволяют достичь нужной глубины реза, а слишком большие требуют более прочного основания и создают риск вибрации.
Форма корпуса должна обеспечивать надежное крепление к основанию. Идеальны модели с цилиндрическим корпусом без выступающих элементов в зоне переделки. Желательно наличие вторичной ручки – она упрощает фиксацию и повышает точность реза.
Частота вращения – не более 6600 об/мин. Более высокие значения увеличивают износ диска и риск его разрушения. Оптимальны модели с регулируемой скоростью и плавным пуском, например, Makita GA9020SF или DeWalt DWE492.
Расположение вентиляционных отверстий не должно совпадать с зоной будущего защитного кожуха. Выдув воздуха в зону реза снижает видимость и приводит к перегреву.
Дополнительно обратите внимание на тип крепления кожуха. Модели с винтовым зажимом подходят лучше: они надежнее фиксируются и не требуют доработки при установке самодельной базы.
Определение оптимального диаметра диска и глубины реза
Для переделки УШМ в циркулярную пилу важно правильно подобрать диаметр диска, от которого напрямую зависит максимальная глубина реза и безопасность эксплуатации.
- УШМ с диаметром круга 115 мм обеспечивает глубину реза до 28–30 мм. Подходит только для тонких материалов: фанера, вагонка, ламинат.
- Диски 125 мм – глубина реза до 35–38 мм. Это наиболее универсальный вариант для бытовой циркулярки. Подходит для доски 25–30 мм, ДСП, ОСБ.
- 150 мм – глубина до 45 мм. Требует более мощной УШМ (от 1,2 кВт). Можно использовать для резки бруса 40–50 мм.
- Диски 180 мм и больше устанавливаются только на мощные болгарки (от 2 кВт) и требуют усиленной базы. Глубина до 60–65 мм.
При выборе диска учитывайте:
- Мощность УШМ. Недопустимо ставить диск большего диаметра, чем предусмотрено производителем – это создаёт опасность перегрева и потери оборотов.
- Назначение циркулярки. Для резки бруса или балок нужен диск от 150 мм, для тонких материалов достаточно 125 мм.
- Размер кожуха. Некоторые модели УШМ требуют модификации кожуха под диск нестандартного размера.
- Число оборотов. Диск должен быть рассчитан на высокие обороты (не ниже 10 000 об/мин), иначе возможен разрыв.
Оптимальный выбор для переделки – диск 125 мм, обеспечивающий баланс между глубиной реза и стабильной работой. Установка диска большего диаметра оправдана только при наличии достаточной мощности и доработки конструкции.

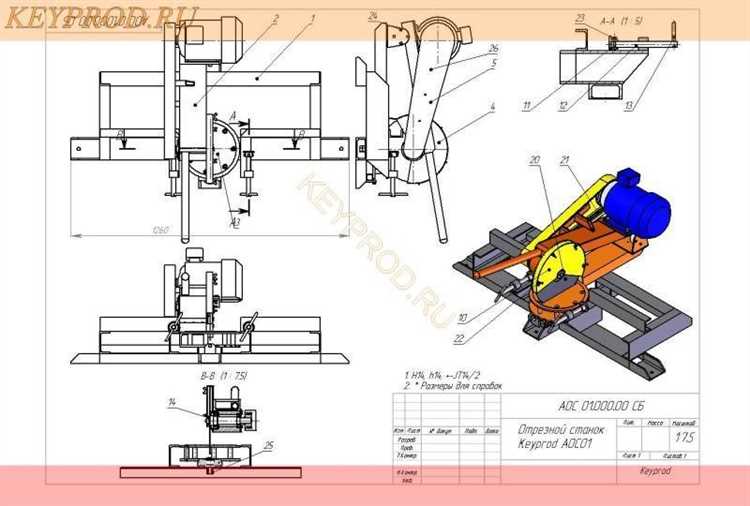

Изготовление или подбор защитного кожуха и основания
Для безопасной работы циркулярки, переделанной из УШМ, необходим кожух, полностью закрывающий верхнюю часть диска и обеспечивающий направленный отвод опилок. Оптимально использовать алюминиевый или стальной кожух толщиной не менее 2 мм. Заводские кожухи от стационарных циркулярок подойдут при условии совпадения диаметра посадочного отверстия и глубины посадки. Если подходящего варианта нет, кожух изготавливается из металла с изгибом в форме сектора окружности. Крепёж – винтовой, с возможностью регулировки угла наклона относительно диска. Обязательное условие – наличие отбойника для опилок и возможное подключение пылесоса.

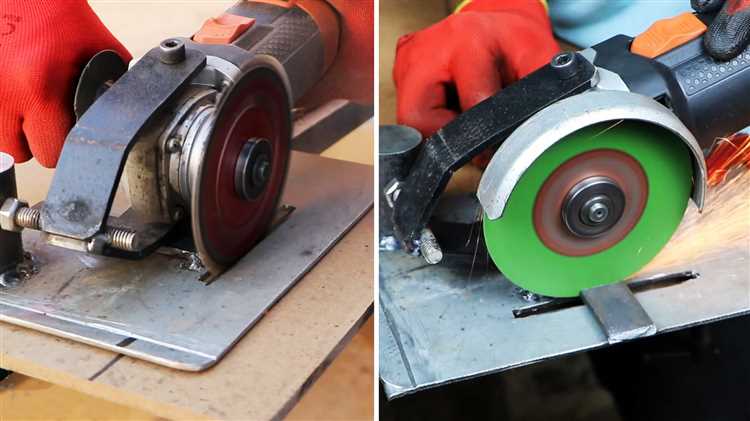

Основание выполняется из фанеры толщиной не менее 18 мм или стального листа 3–4 мм. Размер подбирается с учётом устойчивости конструкции: минимально 400×500 мм. Отверстие для диска вырезается строго по диаметру с зазором не более 3 мм. Болтовое крепление УШМ к основанию должно исключать люфт. Для точного пропила целесообразно установить направляющую шину или упор с регулируемой шириной. Все острые кромки обрабатываются напильником. Основание оснащается антивибрационными ножками или крепёжными отверстиями для фиксации на верстаке.

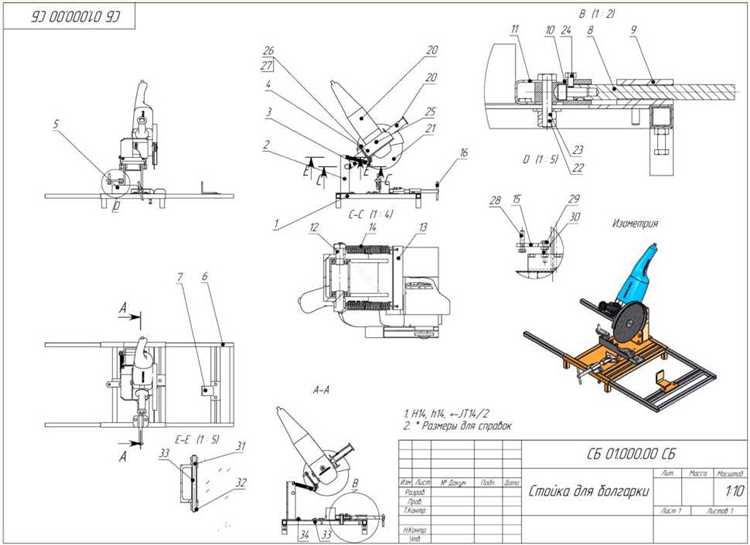

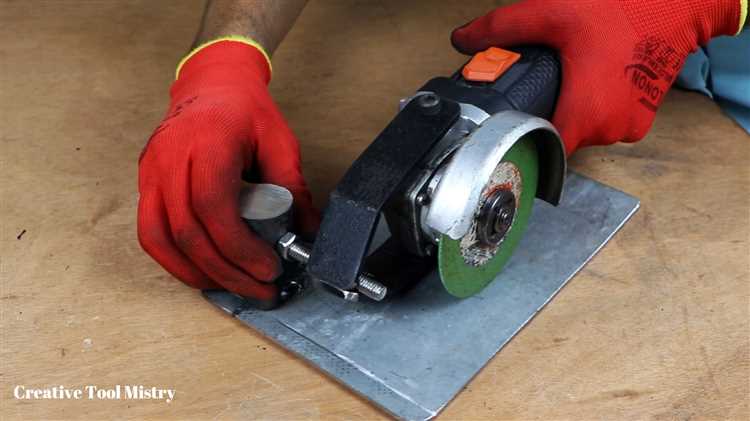

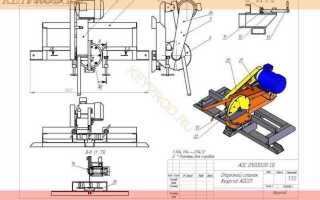

Крепление УШМ к самодельной или заводской платформе
Для надёжного крепления УШМ к платформе требуется обеспечить жёсткую фиксацию корпуса, исключающую люфт и вибрации при работе. Основание платформы должно быть выполнено из фанеры толщиной не менее 18 мм или металлического листа от 3 мм. При использовании заводской платформы необходимо предварительно сверить диаметр фланца и посадочное место кожуха с моделью УШМ.

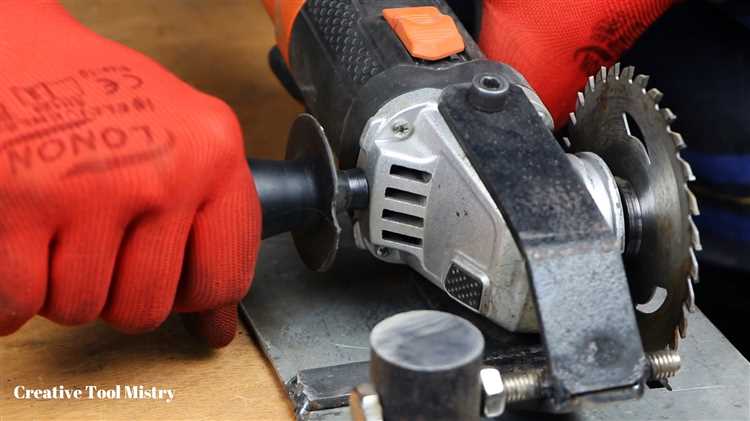

Для фиксации корпуса УШМ целесообразно использовать хомуты из стальной полосы шириной 20–25 мм и толщиной 2–3 мм, с болтовым соединением. Место фиксации – передняя часть редуктора и тыльная часть корпуса, при этом необходимо учитывать расположение вентиляционных отверстий, чтобы не нарушить охлаждение мотора.
На самодельной платформе УШМ крепится через установочные кронштейны, выполненные из уголка 40×40 мм с прорезями под регулировку. Кронштейны фиксируются к платформе болтами М8 с гайками и шайбами. Дополнительную жёсткость обеспечивают растяжки из прутка диаметром 6 мм, идущие от корпуса к основанию под углом 45°.
Важно исключить контакт диска с краями монтажного окна: зазор должен составлять не менее 5 мм по всему периметру. При этом ось вращения диска должна быть строго перпендикулярна плоскости платформы – проверить можно с помощью угольника и щупов.
Если УШМ снабжена функцией плавного пуска, её удобно включать дистанционно – через выносную кнопку, подключённую к удлинителю с фиксатором. В случае отсутствия фиксатора клавиши на самой УШМ, её фиксируют в нажатом положении хомутом с мягкой подкладкой.
Монтаж направляющей шины для прямолинейного реза
Для обеспечения точности продольного распила при переделке УШМ в циркулярную пилу необходимо установить направляющую шину. Оптимальная длина шины – 1–1,5 метра, в зависимости от габаритов заготовок. Материал – алюминиевый профиль П-образного или Т-образного сечения, исключающий деформацию под нагрузкой.
Перед монтажом проверьте геометрию основания самодельной пилы. Шина должна быть параллельна диску с точностью до 0,5 мм на всю длину. Для фиксации шины используйте болтовые соединения с прорезями под регулировку или прижимные эксцентрики с фиксацией к столу. При временном использовании можно обойтись струбцинами, но только с металлическими губками и обязательной подкладкой во избежание повреждения кромки материала.
Если УШМ установлена на поворотной платформе, шину монтируют к ней с жёсткой фиксацией в нулевой позиции. Допускается установка ограничительных упоров по краям для предотвращения смещения при работе. Проверка точности выполняется с помощью металлической линейки и щупа: зазор между диском и направляющей не должен превышать 0,2 мм.
При первом пуске сделайте контрольный рез по фанере или ЛДСП. Проверьте, не уводит ли диск в сторону. При отклонении скорректируйте угол наклона шины и повторите тест. Точная регулировка обеспечит повторяемость и высокое качество кромки без сколов и отклонений.
Подключение и проверка питания с учетом техники безопасности
Перед подключением переделанной УШМ в качестве циркулярной пилы необходимо убедиться в исправности электрической цепи и надежности изоляции.
- Выключите УШМ из розетки и отключите питание на распределительном щите.
- Проверьте целостность сетевого шнура и вилки, отсутствие повреждений изоляции и оголенных проводов.
- Используйте трехконтактную вилку с заземлением для подключения, что снижает риск поражения током при замыкании корпуса.
- Подключите УШМ к отдельной розетке с автоматическим выключателем номиналом не более 16 А и устройством защитного отключения (УЗО) с током срабатывания 30 мА.
- Перед включением измерьте сопротивление изоляции мультиметром: значение должно превышать 1 МОм.
- Проверьте правильность работы выключателя на корпусе УШМ, он должен надежно разрывать цепь при нажатии.
После подключения выполните тестовое включение без нагрузки:
- Держите УШМ за изолированные ручки.
- Убедитесь в отсутствии искр и посторонних звуков.
- Проверьте отсутствие перегрева вилки и розетки.
- При обнаружении любых неисправностей отключите питание и устраните их до повторной проверки.
Никогда не используйте удлинители без заземления или с поврежденной изоляцией. Работайте в сухом помещении с отсутствием стоячей воды на полу.
Проверка работоспособности и контроль устойчивости конструкции
После сборки необходимо проверить плотность крепления всех узлов и деталей. Ослабленные крепления увеличивают вибрацию и риск разрушения. Используйте динамометрический ключ для контроля момента затяжки: крепежные болты должны быть затянуты с усилием не менее 15 Н·м.
Перед включением установите диск с минимальным диаметром и толщиной, рекомендованными производителем УШМ, чтобы снизить нагрузку на двигатель и предотвратить дисбаланс. При вращении диска исключите люфт и зазоры между валом и крепежом, которые могут вызвать биение.
Проверка устойчивости конструкции выполняется на вибростенде или путем анализа вибраций вручную. Допустимый уровень вибраций не должен превышать 2,5 мм/с по виброметру в точках крепления корпуса. При превышении необходимо увеличить жесткость соединений или установить амортизирующие прокладки.
Обязательно проведите тест включения на холостом ходу в течение 1–2 минут. Следите за отсутствием посторонних звуков и перегрева мотора. Контроль температуры корпуса должен показывать не более 60 °C после указанного времени работы.
Для устойчивости платформы используйте основание с шириной не менее 300 мм и толщиной металла не менее 3 мм. Применение дополнительных ребер жесткости увеличит прочность и снизит деформации при нагрузках. Все сварные швы должны быть без трещин и пористости.
После проверки механической части проведите контроль работы защитных элементов: кожуха и выключателя. Защитный кожух должен плотно закрывать зону резания и не иметь зазоров более 1 мм. Выключатель должен мгновенно размыкать цепь питания при отпускании рычага.
Вопрос-ответ:
Какие инструменты и материалы нужны для преобразования УШМ в циркулярную пилу?
Для переделки угловой шлифовальной машины в циркулярную пилу потребуются несколько основных инструментов и материалов: сама УШМ с рабочей площадкой, защитный кожух или подходящий корпус для пилы, направляющая линейка или упор для точного реза, крепежные элементы (болты, гайки), а также пильный диск, подходящий по диаметру и посадочному отверстию. Дополнительно понадобятся отвертки, гаечные ключи, возможно, дрель для сверления отверстий в корпусе. Не стоит забывать о средствах индивидуальной защиты — очках и перчатках.
Как обеспечить безопасность при использовании переделанной циркулярной пилы из УШМ?
Безопасность — один из самых важных аспектов при работе с инструментом, переделанным из УШМ. Первое — обязательно установить надежный защитный кожух над пильным диском, который предотвратит попадание пыли и искр на оператора. Во-вторых, нужно проверить крепление пильного диска: оно должно быть плотным, без люфта. Рабочая поверхность должна быть устойчивой и ровной, чтобы минимизировать риск смещения заготовки. При работе важно использовать защитные очки и перчатки, избегать попадания рук в зону реза. Также стоит позаботиться о том, чтобы кабель не мешал движению, а место работы было хорошо освещено.
Какие ограничения по размеру и мощности существуют у циркулярной пилы, сделанной из угловой шлифмашины?
Преобразованная из УШМ циркулярная пила имеет определённые ограничения, связанные с техническими характеристиками исходного инструмента. Мощность шлифовальной машины обычно варьируется от 500 до 2000 Вт, что накладывает пределы на глубину и скорость реза. Кроме того, диаметр пильного диска ограничен размером посадочного отверстия и максимальными оборотами УШМ — обычно это диски диаметром до 125 мм. Использование более крупных дисков опасно и может привести к перегрузке мотора или даже к поломке. Также важно учитывать, что УШМ не рассчитана на длительную работу с большими нагрузками, поэтому длительные и крупные распилы лучше делать специализированным инструментом.

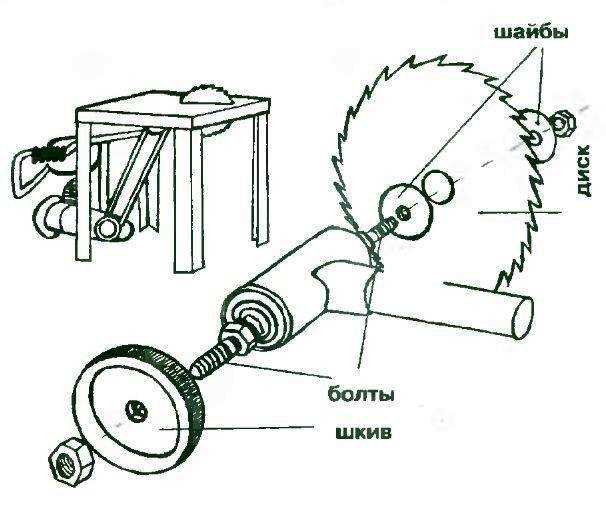

Какие шаги необходимо выполнить, чтобы правильно закрепить пильный диск на угловой шлифовальной машине?
Для корректного крепления пильного диска следует сначала отключить инструмент от сети. Затем снять защитный кожух и стандартный шлифовальный круг, если он установлен. После этого установить пильный диск на шпиндель, убедившись, что он правильно садится на посадочное место без перекосов. Далее закрепить диск фиксирующей гайкой, затягивая её ключом с умеренным усилием, чтобы избежать деформации диска. Важно проверить, чтобы диск не имел люфта и вращался ровно. После крепления следует вернуть защитный кожух, настроить направляющую линейку и проверить работу без нагрузки, прежде чем начать резать материал.
Можно ли использовать переделанную циркулярку для резки твердых пород дерева и металла?
Использовать такую переделанную циркулярную пилу для твердых пород дерева возможно, если подобрать подходящий пильный диск с соответствующим зубом и диаметром. Однако нужно учитывать, что мощность и конструкция УШМ не предназначены для длительной работы с твердыми и плотными материалами, поэтому инструмент может быстро перегреться или выйти из строя. Что касается металла, резка возможна только тонких листов при использовании специальных дисков для металла и с очень аккуратным подходом. В целом, для работы с тяжелыми материалами лучше использовать специализированные пилы, так как переделанная УШМ имеет ограниченные возможности и не рассчитана на высокие нагрузки.
