Профильная труба – один из наиболее рациональных материалов для изготовления каркаса под столешницу. Она обладает высокой жесткостью при небольшом весе, легко режется и сваривается. Для стандартной кухонной столешницы длиной до 2,5 метров и глубиной до 60 см подойдут трубы сечением 40×20 мм и толщиной стенки 1,5–2 мм. Более массивные конструкции, например, для мастерских или столов под тяжелое оборудование, требуют сечения 50×25 мм и выше.

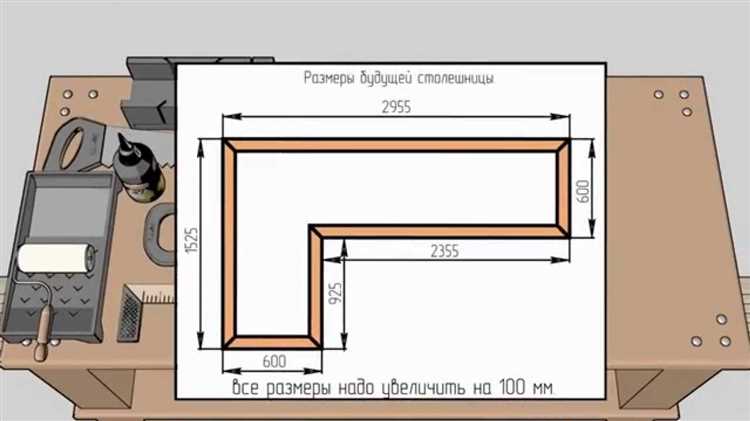

Перед началом работ необходимо точно определить габариты будущего каркаса с учетом толщины самой столешницы и высоты опор. Рекомендуемая высота столешницы – 85 см от пола. При этом сам каркас должен быть на 3–5 см ниже, если используется плита толщиной 30–40 мм. Стоит предусмотреть горизонтальные перемычки каждые 40–60 см для предотвращения прогиба столешницы под нагрузкой.
Сварка – оптимальный способ соединения элементов каркаса. Она обеспечивает максимальную жесткость конструкции. В качестве альтернативы можно использовать болтовые соединения, но они потребуют дополнительной точности и усиления в местах стыков. При сварке важно избегать перегрева трубы, особенно в углах, чтобы не допустить коробления. Все швы необходимо зачистить и покрыть антикоррозионной грунтовкой.
Особое внимание стоит уделить опорам. Если столешница будет установлена на неровном полу, необходимо предусмотреть регулируемые ножки. Для монтажа к стене следует приварить или прикрутить специальные крепёжные элементы, обеспечивающие надёжную фиксацию конструкции без смещения при эксплуатации.
Финишная отделка каркаса – не только вопрос эстетики, но и защиты от влаги. Оптимальным решением будет окраска порошковым методом либо применение антикоррозионной эмали. Перед покраской все поверхности следует обезжирить, особенно в местах сварных соединений и шлифовки. Это обеспечит долговечность покрытия и аккуратный внешний вид всей конструкции.
Выбор типа и сечения металлического профиля для каркаса

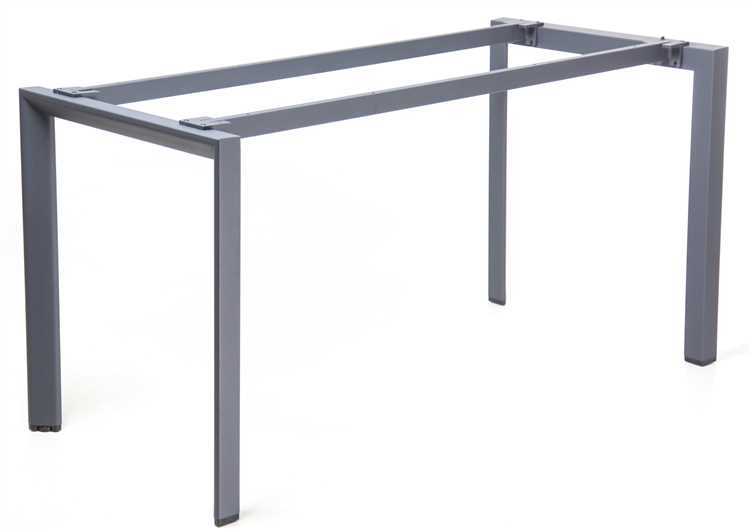

Для изготовления прочного и стабильного каркаса под столешницу оптимально использовать профильную трубу прямоугольного или квадратного сечения. Основной критерий выбора – расчетная нагрузка и габариты столешницы.
Для стандартной кухонной столешницы длиной до 2000 мм и глубиной до 600 мм при установке на четыре опоры рекомендуется труба:
| Сечение | Толщина стенки | Применение |
|---|---|---|
| 40×20 мм | 1.5–2.0 мм | Поперечные и продольные связи |
| 40×40 мм | 2.0 мм | Опорные стойки и угловые элементы |
| 25×25 мм | 1.5 мм | Дополнительные ребра жесткости |
При использовании каменной или иной тяжелой столешницы минимальное сечение стоек увеличивается до 50×50 мм с толщиной стенки от 2.0 мм. Для уменьшения прогиба на пролётах более 1200 мм обязательно добавлять поперечины из трубы не менее 40×20 мм с промежутком не более 600 мм.
Не рекомендуется использовать трубы с толщиной стенки менее 1.5 мм – они плохо держат сварку и деформируются при нагрузке. Горячекатаный профиль надёжнее холоднокатаного, но требует антикоррозионной обработки перед покраской. Для сварки подойдут обычные стальные трубы марки Ст3.
Необходимые инструменты и расходные материалы для сборки
Для изготовления каркаса потребуется профильная труба сечением 40×40 мм или 40×20 мм толщиной стенки не менее 2 мм. Такой профиль обеспечивает достаточную жёсткость конструкции при умеренном весе.
Основной инструмент – сварочный инвертор с возможностью работы на токе 80–120 А. Подойдут электроды марки МР-3 Ø2.5 мм для сварки конструкционной стали. Необходима болгарка (углошлифовальная машина) с отрезными кругами по металлу 125 мм. Для зачистки швов – лепестковые круги или металлическая щётка-насадка.
Рулетка минимум на 3 метра, угольник, строительный уровень и малярный шнур обязательны для точной разметки. Маркер или кернер используется для нанесения разметки на металле. Зажимы типа «струбцина» обеспечивают фиксацию деталей во время сварки.
Для защиты необходимы сварочная маска-хамелеон, перчатки с термостойкой вставкой, плотная одежда из натуральных тканей. Не забудьте про респиратор при зачистке швов и работающую вентиляцию.
Из расходных материалов: грунт по металлу (например, ГФ-021) и эмаль (ПФ-115 или аналог) для защиты каркаса от коррозии. Растворитель 646 для обезжиривания поверхностей перед окраской. Бумажная малярная лента пригодится для защиты сопрягаемых поверхностей от случайной окраски.
Подготовка деталей каркаса: разметка и резка профиля
Для каркаса столешницы применяется металлический профиль прямоугольного или квадратного сечения. Оптимальный вариант – профиль 40×20 мм с толщиной стенки 2 мм. Он обеспечивает достаточную жёсткость при умеренном весе конструкции.
Разметка выполняется на ровной поверхности с помощью угольника и маркера. Каждый элемент обозначается в соответствии с чертежом: продольные балки, поперечные перемычки, опоры. При разметке обязательно учитывать толщину отрезного диска, чтобы избежать накопления погрешностей в размерах. Для угловых соединений под 45° используется малка с фиксацией.
Резка производится болгаркой с отрезным кругом по металлу толщиной 1–1,6 мм. Для повышения точности заготовку фиксируют в тисках или струбциной. Резать нужно строго по линии, не отклоняясь от направления. После каждой резки торец профиля зачищается напильником или лепестковым диском от заусенцев и металлической стружки. Это обеспечит точное прилегание деталей при сварке и исключит перекосы.
Контроль геометрии – обязательный этап. После нарезки каждый элемент проверяется по длине и углу среза. Отклонение свыше 1 мм по длине или 1° по углу недопустимо. Такие детали необходимо перерезать, чтобы не нарушить геометрию всего каркаса.
Сборка каркаса столешницы при помощи сварки или крепежа
Каркас из профильной трубы можно собрать двумя способами: сваркой или механическим крепежом. Выбор зависит от доступного инструмента, опыта и требований к прочности конструкции.
- Сварка обеспечивает жесткое соединение элементов. Рекомендуется использовать полуавтоматическую сварку (MIG/MAG) с проволокой диаметром 0,8–1 мм. Для профиля 40×20×2 мм достаточно тока 70–90 А.
- Перед сваркой обязательно зафиксируйте детали струбцинами на ровной поверхности. Проверьте диагонали каркаса – отклонение более 2 мм приведёт к перекосу столешницы.
- Сначала прихватите точки соединения, затем проваривайте полностью. Охлаждение – естественное, без воды. После сварки – зачистка швов лепестковым кругом.
- Крепёж подходит при отсутствии сварочного оборудования. Используются мебельные уголки, перфорированные пластины, болты М6–М8, саморезы по металлу с пресс-шайбой.
- Для отверстий применяйте ступенчатое сверло. Диаметр – на 1 мм больше крепежа. Центры отверстий должны совпадать, иначе каркас «поведёт» при затяжке.
- Все соединения подтягиваются только после предварительной сборки и проверки геометрии. Обязательна установка усилителей в местах крепления столешницы и опор.
При любом способе соединения каркас нуждается в антикоррозийной обработке: грунтовка по металлу и окраска в два слоя. Это особенно важно при установке в помещениях с повышенной влажностью.
Защита металла от коррозии: грунтовка и покраска
Перед нанесением защитного покрытия профиль необходимо тщательно очистить от ржавчины, окалины и масла. Для этого используют металлическую щетку, наждачную бумагу с зернистостью P80–P120 или болгарку с насадкой-крацовкой. После механической обработки поверхность обезжиривают ацетоном или растворителем 646.
Грунт наносят сразу после обезжиривания. Оптимален антикоррозионный грунт на эпоксидной или цинконаполненной основе. Он обеспечивает плотное сцепление с металлом и создает барьер от влаги. Наносить грунт следует кистью или краскопультом в один-два равномерных слоя. Время сушки – 6–12 часов в зависимости от температуры и состава.
После высыхания грунта переходят к покраске. Для каркаса, который будет эксплуатироваться в помещении, подойдет алкидная или полиуретановая эмаль. При нанесении краски важно обеспечить полное покрытие всех сварных швов и углов – именно там чаще всего начинается коррозия. Рекомендуется наносить два слоя с промежуточной сушкой не менее 4 часов.
При окрашивании в неотапливаемом помещении температура воздуха должна быть не ниже +10 °C, влажность – не выше 75 %. Нарушение этих условий снижает адгезию и срок службы покрытия. При правильной подготовке и нанесении защита металла сохраняется до 10 лет без обновления.
Крепление столешницы к металлическому каркасу
Для надежного крепления столешницы к каркасу из профильной трубы используют анкеры или саморезы по металлу с пресс-шайбами диаметром от 4,8 мм. Отверстия в столешнице сверлят на 3–4 мм меньше диаметра крепежа, чтобы компенсировать расширение материала. Рекомендуется применять резиновые или пластиковые шайбы для защиты поверхности и равномерного распределения нагрузки.
Перед сборкой на внутреннюю часть каркаса наносится слой монтажного клея или силиконового герметика, что повышает жесткость конструкции и снижает вибрации. Саморезы фиксируют столешницу через заранее подготовленные отверстия в каркасе с шагом 30–40 см, чтобы избежать деформации и провисания.
При использовании толстых столешниц (более 30 мм) оптимально крепить через металлические уголки, сваренные с каркасом, что увеличивает площадь контакта и усиливает соединение. В местах крепления уголков сверлят отверстия с анкерными гайками, которые позволяют быстро и надежно фиксировать столешницу без повреждений.
Для предотвращения коррозии места сверления и контакта металла с древесиной обрабатывают антикоррозийным грунтом и влагостойким лаком. Важно контролировать равномерность прижатия столешницы к каркасу – избегать точек напряжения, способных вызвать растрескивание или прогибы.
Вопрос-ответ:
Какие материалы лучше всего подходят для изготовления каркаса столешницы из профиля?
Для создания каркаса часто используют металлические профили из стали или алюминия. Стальные профили отличаются высокой прочностью и устойчивостью к нагрузкам, но требуют защиты от коррозии. Алюминиевые легче и не подвержены ржавчине, однако могут уступать в жёсткости. Выбор зависит от предполагаемой нагрузки и условий эксплуатации.
Как правильно рассчитать размеры и расположение профилей для каркаса столешницы?
Расчёт начинается с определения размеров самой столешницы. Обычно профиль размещают по периметру с дополнительными поперечными ребрами жёсткости через каждые 40-50 см, чтобы распределить нагрузку равномерно. Ширина и длина каркаса должны точно соответствовать габаритам столешницы, чтобы обеспечить её надёжную поддержку и избежать деформаций.
Какие инструменты потребуются для самостоятельной сборки каркаса из металлического профиля?
Понадобятся болгарка или ножницы по металлу для резки профиля, дрель с набором сверл, шуруповёрт или гаечный ключ для крепежа. Также полезно иметь угольник для контроля углов и рулетку для точных измерений. Для безопасной работы обязательно используйте защитные очки и перчатки.
Какие способы соединения профилей лучше применять, чтобы конструкция была прочной и долговечной?
Чаще всего используют сварку, болтовые соединения или специальные соединительные элементы. Сварка обеспечивает максимально жёсткое крепление, но требует опыта и оборудования. Болтовые соединения удобны для сборки и демонтажа, если это нужно. Важно тщательно подбирать крепёж, чтобы он выдерживал нагрузки и не ослаблялся со временем.
