Лазерный уровень – инструмент, необходимый для точной разметки и выравнивания поверхностей в строительстве и ремонте. Сборка устройства своими руками позволяет сэкономить средства и адаптировать его под конкретные задачи. Для создания простого лазерного уровня потребуется лазерный модуль с длиной волны 650 нм, источник питания 3-5 В, а также платформа с возможностью точной настройки угла.

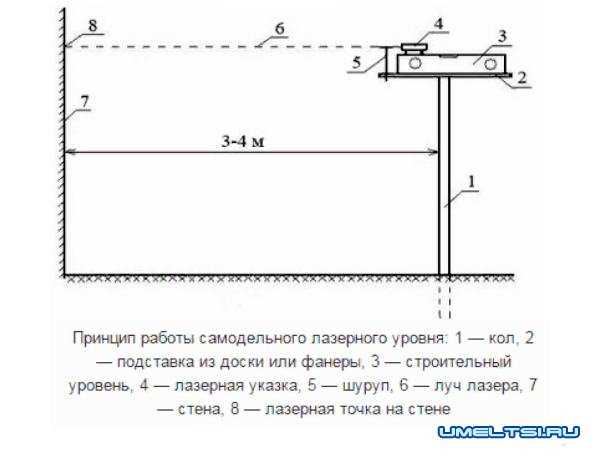

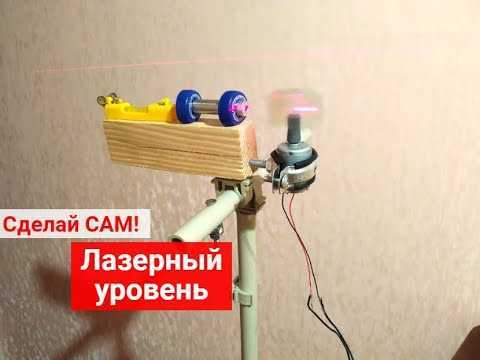

В основе конструкции лежит закрепленный на регулируемой опоре лазерный диод, который при включении создаёт тонкую световую линию. Ключевым элементом является стабилизация положения модуля – для этого используют небольшой подвес или амортизаторы, минимизирующие вибрации. Практически все детали доступны в магазинах радиодеталей, а монтаж выполняется за 1-2 часа без специального инструмента.
Важный этап – проверка точности устройства. Для этого лазер направляют на вертикальную и горизонтальную поверхности, после чего регулируют положение модуля до минимального отклонения. Простой лазерный уровень, собранный самостоятельно, подходит для внутренних работ и обеспечивает погрешность не более 1 мм на 1 метр.
Выбор подходящего лазерного диода для уровня
Диоды с мощностью свыше 10 мВт требуют дополнительного охлаждения и строгого соблюдения техники безопасности. Лучше выбирать модули с коллиматорной оптикой для получения узкого и четкого луча без рассеивания.
Обратите внимание на напряжение питания: типичный лазерный диод работает от 3 В, что удобно для питания от стандартных аккумуляторов или батареек. Для стабильности работы предпочтительны диоды с встроенной стабилизацией тока или использование драйвера с ограничением тока.
Рекомендуется выбирать диоды известных производителей, например Osram, Nichia или Sharp. Они отличаются стабильной характеристикой и долговечностью. Дешёвые аналоги часто нестабильны, быстро деградируют и требуют частой замены.
Для самостоятельной сборки оптимальны лазерные диоды в корпусе TO-18 или похожем, так как их удобно монтировать и охлаждать. При выборе учитывайте размеры и форму корпуса, чтобы он соответствовал конструкции уровня и обеспечивал надежное крепление.
Подготовка корпуса и крепежных элементов
Для корпуса лазерного уровня оптимально использовать прочный, лёгкий материал – пластик ABS толщиной 3–5 мм или алюминиевый сплав с анодированным покрытием. Корпус должен обеспечивать жёсткость конструкции и защиту внутренних компонентов от пыли и влаги.
Вырежьте из выбранного материала две основные панели: переднюю с отверстием для лазерного диода и заднюю, закрывающую электронику. Отверстия под оптику следует делать с допуском не более 0,1 мм для точного выравнивания.
Для крепления используйте металлические стойки с резьбой М3 длиной 20–25 мм, что обеспечивает надёжное соединение и минимальный люфт. Для фиксации плат и источника питания подойдут пластиковые стойки с винтами.
Соберите основу, закрепив панели на стойках с применением контргайк, чтобы предотвратить самоотвинчивание при вибрациях. В местах установки лазерного диода и линз добавьте уплотнители из силиконовой резины толщиной 1–2 мм для снижения вибраций и герметичности.

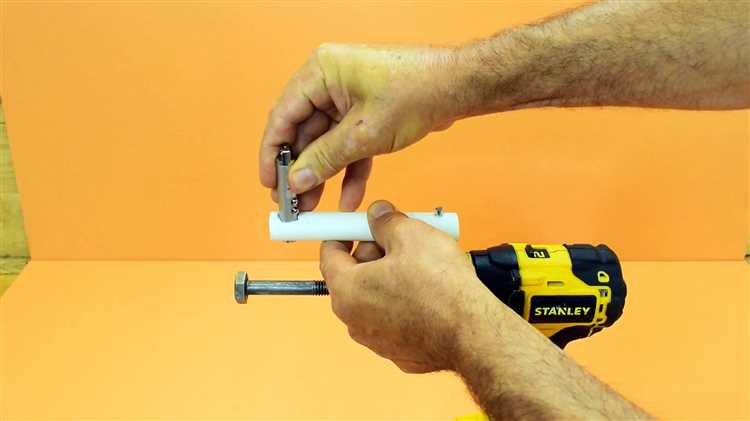

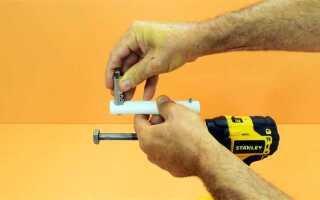

Крепёж для лазерного модуля должен предусматривать возможность точной регулировки угла наклона – используйте небольшие винты с пружинными шайбами. Для монтажа источника питания рекомендуется предусмотреть съёмный отсек с направляющими, упрощающими замену батарей.
Все элементы корпуса обрабатывайте на токарном или фрезерном станке с точностью до 0,05 мм для обеспечения идеальной посадки и минимизации люфтов, влияющих на точность уровня.
Сборка электрической схемы питания лазера
Для питания лазера необходим стабильный источник напряжения 3-5 В с силой тока не менее 20 мА. Оптимально использовать литиевую батарею 3,7 В или 3 батарейки типа АА последовательно с понижающим стабилизатором на LM317 или микросхеме типа AMS1117-3.3.
В схему включается переключатель для включения и отключения питания. Между источником питания и лазером устанавливается резистор ограничения тока. Его значение рассчитывается по формуле: R = (U_питания − U_лазера) / I_лазера. Например, при 3,7 В питания, падении напряжения на лазере 2,8 В и токе 20 мА резистор должен быть около 45 Ом.
Для защиты от переполюсовки следует добавить диод в разрыв цепи питания, например, шоттки с низким падением напряжения. Это увеличит надежность и защитит лазер от выхода из строя.
Проводка должна быть выполнена тонкими проводами сечением не менее 0,2 мм², чтобы избежать перегрева. Соединения рекомендуется паять, чтобы обеспечить устойчивый контакт и минимальное сопротивление.
Для контроля работы схемы можно дополнительно подключить светодиод с резистором в параллель к лазеру, что позволит визуально удостовериться в наличии питания.

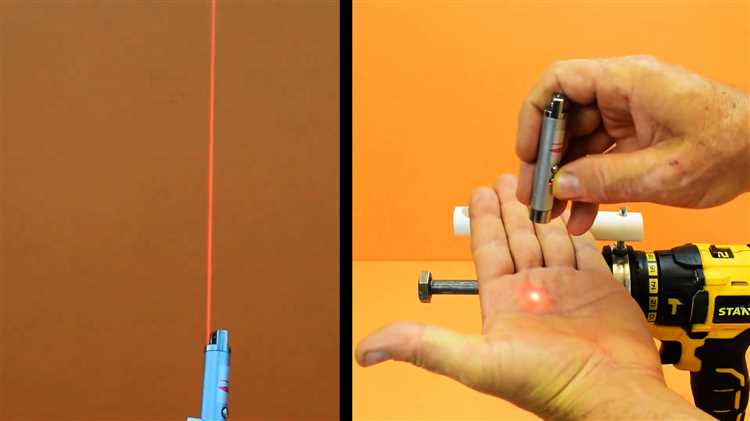

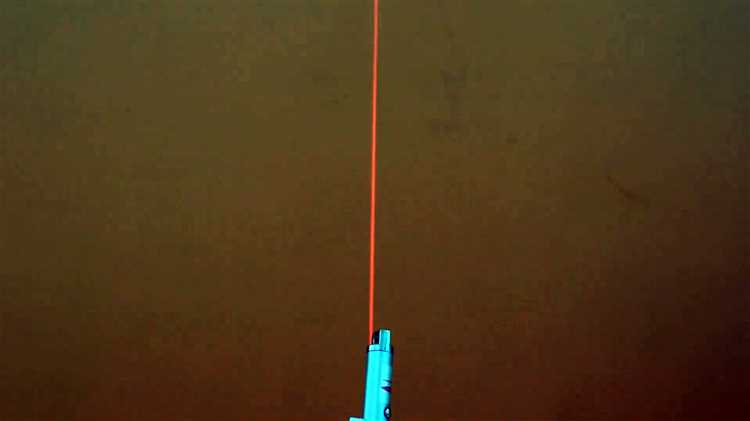

Настройка оптической части и выравнивание лазерного луча
Для точной работы лазерного уровня важно правильно отрегулировать оптическую систему и обеспечить горизонтальное расположение луча.
- Проверка положения лазерного диода:
- Установите диод на неподвижной платформе с возможностью микрорегулировки.
- Используйте линейку или оптический рефлектор, чтобы убедиться в отсутствии смещения луча относительно центра корпуса.
- Регулировка фокусного расстояния:
- Перемещайте линзу с небольшим шагом (0,5–1 мм), пока точка на стене не станет максимально четкой и малой.
- Оптимальное расстояние фокусировки обычно находится в пределах 1–3 метров от источника.
- Выравнивание по горизонту:
- Установите устройство на ровную поверхность или штатив.
- Используйте пузырьковый уровень, закрепленный на корпусе, и настройте положение до центрирования пузырька.
- Если уровень отсутствует, замените его на лазерный приемник или отвес с ниткой, чтобы проверить горизонтальность.
- Фиксация настроек:
- После регулировки закрепите все движущиеся элементы винтами или клеем с минимальным запасом, чтобы избежать сдвига при эксплуатации.
- Проверьте устойчивость положения, несколько раз повторив проверку горизонтальности.
- Тестирование точности:
- Направьте лазерный луч на стену на расстоянии 5 метров.
- Отметьте точку попадания, поверните устройство на 180° и проверьте совпадение луча с отметкой.
- Если отклонение превышает 1 мм, повторите настройку выравнивания.
Эти этапы обеспечат устойчивый, четкий и ровный лазерный луч, необходимый для точных измерений и разметок.
Установка и проверка источника питания и кнопок включения
Для питания лазерного уровня обычно используют литий-ионные аккумуляторы с напряжением 3,7 В или батарейки типа AA/AAA на 1,5 В, подключённые последовательно для достижения нужного напряжения. Рекомендуется выбирать источник с током не ниже 500 мА для стабильной работы лазера и электроники.
Аккумулятор или батарейный отсек закрепляют внутри корпуса с помощью винтов или крепежных зажимов, обеспечивая плотный контакт и исключая смещение при работе. Контакты питания необходимо припаяать к печатной плате, используя провода с минимальным сопротивлением, желательно сечением не менее 0,5 мм².
Кнопка включения должна быть герметичной и рассчитана на ток нагрузки источника питания. Для удобства монтажа применяют тактовые или переключающие кнопки с фиксацией. Кнопочный контакт подключается последовательно с источником питания и схемой управления лазером.
После установки проверяют напряжение на выходе источника питания мультиметром в режиме постоянного тока. Оно должно соответствовать заявленному значению с отклонением не более ±0,1 В. При нажатии кнопки включения напряжение подаётся на лазерный модуль и индикатор работы.
Проверка работоспособности включает многократное включение и выключение, фиксацию кнопки и контроль отсутствия прерывистых контактов. Если используется аккумулятор, важно проверить время автономной работы и стабильность напряжения под нагрузкой.

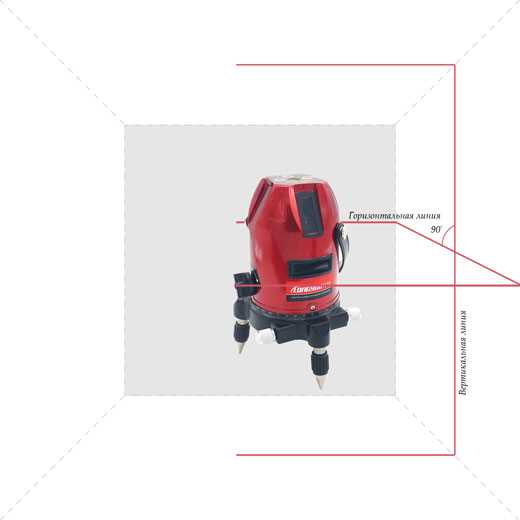

Калибровка уровня для точной горизонтали и вертикали
После сборки лазерного уровня необходимо проверить точность горизонтального и вертикального лучей. Для этого установите устройство на ровную поверхность или штатив. Включите лазер и отметьте точку пересечения луча на стене или другой плоской поверхности.
Поверните уровень на 180° и снова отметьте точку пересечения. Если точки совпадают, горизонталь откалибрована верно. При расхождении более 2 мм необходимо отрегулировать положение лазерного модуля внутри корпуса. Обычно регулировка выполняется с помощью мелких винтов или подвижных креплений, которые смещают лазерный диод.
Для вертикальной калибровки повторите процедуру на перпендикулярной плоскости. Точки пересечения должны совпадать с той же точностью. Если точка сдвигается, отрегулируйте положение вертикального лазера аналогичным образом.
Для контроля используйте уровень с пузырьком или цифровой нивелир с точностью не хуже 0,5 мм/м. Важно проводить проверку на нескольких дистанциях – от 1 до 5 метров – чтобы убедиться в отсутствии искажений.
После завершения калибровки закрепите все регулировочные элементы, чтобы исключить смещение во время работы. Рекомендуется повторять процедуру калибровки после каждой транспортировки или значительного перемещения устройства.
Тестирование готового лазерного уровня и проверка стабильности работы
Установите устройство на ровную поверхность на расстоянии не менее 2 метров от стены. Включите лазер и отметьте положение луча на стене. Зафиксируйте точку пересечения лазера с поверхностью с помощью маркера или малярного скотча.
Поверните уровень на 180° по горизонтали, не смещая его основания. Луч должен пройти через ту же точку. Допустимое отклонение – не более 1–2 мм. При превышении этого значения проверьте параллельность креплений лазера и плотность фиксации корпуса.
Повторите тест в вертикальной плоскости. Для этого направьте луч вверх вдоль двери или угла стены и зафиксируйте линию. Затем смените положение уровня, не изменяя наклона, и снова проверьте совпадение линий. Вертикальное отклонение более 2 мм свидетельствует о нарушении положения диода или неточной установке оптического элемента.
Для проверки устойчивости работы оставьте устройство включённым на 15–20 минут. Наблюдайте за положением луча: он не должен смещаться или пульсировать. Если отмечается дрожание линии, возможна проблема с источником питания или перегрев лазера.
Завершающий этап – проверка дальности. В затемнённом помещении измерьте, на каком расстоянии лазер остаётся видимым и чётким. Для самодельных моделей приемлемый результат – от 5 до 10 метров. Если луч рассеивается раньше, проверьте чистоту линзы и стабильность тока на диоде.
